常用的电流互感器检测电路分析

高中物理电流互感器概述及解释说明1. 引言1.1 概述电流互感器是一种广泛应用于电力系统和工业领域的重要电气设备，用于测量和监测电路中的电流。

它通过基本原理、分类、性能指标等方面的介绍来提供一个全面的了解。

本文将对电流互感器进行概述及详细解释说明，以增加读者对该设备的认识。

1.2 文章结构本文共分为五个部分，每个部分都有特定的主题内容。

首先，在引言部分，我们对整篇文章进行了概述和简要介绍。

接下来，在第二部分，我们将探讨电流互感器的基本原理，包括互感器的定义、磁场与电流之间的关系以及其工作原理。

在第三部分，我们将深入讨论电流互感器的分类及其在能源领域和工业领域中的应用。

然后，在第四部分，我们将重点介绍该设备的性能指标和参数测量方法，包括精度、负载误差、频率响应等方面的内容。

最后，在结论部分，我们将总结回顾所研究内容，并展望未来对电流互感器发展趋势提出展望，并提出可能的问题和可进一步探讨的方向。

1.3 目的本文旨在为读者提供关于高中物理电流互感器的全面概述和详细解释说明。

通过对电流互感器的基本原理、分类及应用领域、性能指标和参数测量方法等方面进行阐述，希望读者能够对该设备有更深入的了解和认识。

此外，通过对未来发展趋势的展望和提出问题以及可进一步探讨的方向，鼓励读者进行更多深入研究和思考，促进该领域的发展。

2. 电流互感器的基本原理：2.1 互感器的定义：电流互感器是一种用于测量或检测电流的装置，它能够根据远离其所测量的电路的线圈中通过的电流来产生相应的输出信号。

互感器通过相邻线圈的磁场耦合来实现这一转化过程。

2.2 磁场与电流的关系：根据安培定律，通过一条导体所产生的磁场与通过该导体中传送的电流成正比。

当电流变化时，其周围产生一个可检测到变化的磁场。

这就是基本原理：通过检测由待测电路产生的磁场，可以推断出该电路中正在流动的电流。

2.3 电流互感器的工作原理：电流互感器通常由两个线圈组成：主线圈和副线圈。

变频器中常见的检测与保护电路您好，欢迎来到阿里巴巴变频器中常见的检测与保护电路(2011/06/01 18：47)1引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。

检测电路是变频调速系统的重要组成部分，它相当于系统的"眼睛和触觉"。

检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。

2变频器常用检测方法和器件2.1电流检测方法图1电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。

电流信号的检测主要有以下几种方法。

(1)直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。

(2)电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。

如图1所示。

图1中，r为取样电阻，取样信号为：us=i2r=i1r/m(1)式中，m为互感器绕组匝数。

电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。

在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。

电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。

由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。

图2电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。

处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。

如图3(c)所示。

图3电流取样信号的处理(3)霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。

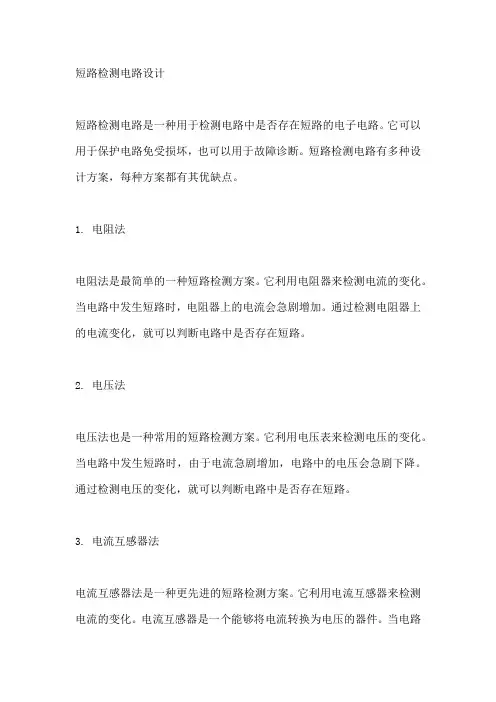

短路检测电路设计短路检测电路是一种用于检测电路中是否存在短路的电子电路。

它可以用于保护电路免受损坏，也可以用于故障诊断。

短路检测电路有多种设计方案，每种方案都有其优缺点。

1. 电阻法电阻法是最简单的一种短路检测方案。

它利用电阻器来检测电流的变化。

当电路中发生短路时，电阻器上的电流会急剧增加。

通过检测电阻器上的电流变化，就可以判断电路中是否存在短路。

2. 电压法电压法也是一种常用的短路检测方案。

它利用电压表来检测电压的变化。

当电路中发生短路时，由于电流急剧增加，电路中的电压会急剧下降。

通过检测电压的变化，就可以判断电路中是否存在短路。

3. 电流互感器法电流互感器法是一种更先进的短路检测方案。

它利用电流互感器来检测电流的变化。

电流互感器是一个能够将电流转换为电压的器件。

当电路中发生短路时，由于电流急剧增加，电流互感器上的电压也会急剧增加。

通过检测电流互感器上的电压变化，就可以判断电路中是否存在短路。

4. 数字信号处理法数字信号处理法是一种最先进的短路检测方案。

它利用数字信号处理器（DSP）来检测电流或电压的变化。

DSP是一种能够对数字信号进行处理的微处理器。

通过对电流或电压信号进行数字信号处理，DSP可以准确地判断电路中是否存在短路。

5. 短路检测电路的设计要点在设计短路检测电路时，需要考虑以下几点：检测灵敏度：短路检测电路的灵敏度是指它能够检测到的最小的短路电流或电压。

检测灵敏度越高，短路检测电路能够检测到的短路越小。

检测速度：短路检测电路的检测速度是指它能够检测到短路的时间。

检测速度越快，短路检测电路能够更快地保护电路免受损坏。

抗干扰能力：短路检测电路应该具有良好的抗干扰能力，以防止误检测。

抗干扰能力越强，短路检测电路越不容易受到外界干扰。

成本：短路检测电路的成本应该适中。

成本越低，短路检测电路的性价比越高。

6. 短路检测电路的应用短路检测电路广泛应用于各种电子设备中，如电源、电机、变压器等。

短路检测电路可以保护这些电子设备免受短路损坏。

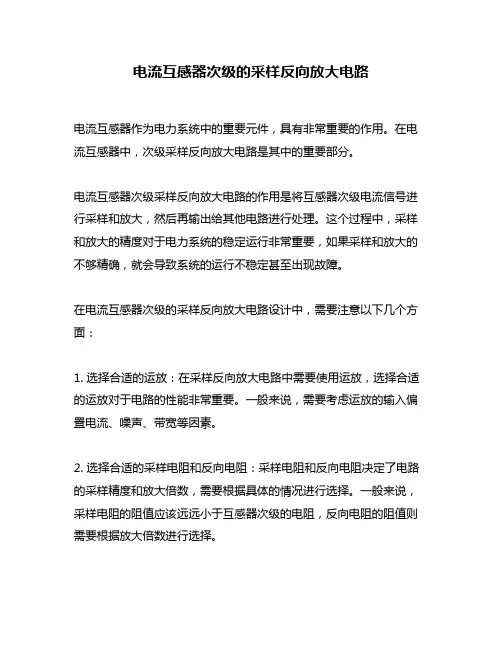

电流互感器次级的采样反向放大电路
电流互感器作为电力系统中的重要元件，具有非常重要的作用。

在电流互感器中，次级采样反向放大电路是其中的重要部分。

电流互感器次级采样反向放大电路的作用是将互感器次级电流信号进行采样和放大，然后再输出给其他电路进行处理。

这个过程中，采样和放大的精度对于电力系统的稳定运行非常重要，如果采样和放大的不够精确，就会导致系统的运行不稳定甚至出现故障。

在电流互感器次级的采样反向放大电路设计中，需要注意以下几个方面：
1. 选择合适的运放：在采样反向放大电路中需要使用运放，选择合适的运放对于电路的性能非常重要。

一般来说，需要考虑运放的输入偏置电流、噪声、带宽等因素。

2. 选择合适的采样电阻和反向电阻：采样电阻和反向电阻决定了电路的采样精度和放大倍数，需要根据具体的情况进行选择。

一般来说，采样电阻的阻值应该远远小于互感器次级的电阻，反向电阻的阻值则需要根据放大倍数进行选择。

3. 设计良好的供电电路：运放和其他电路需要稳定的供电电压才能正常工作，在电流互感器次级的采样反向放大电路设计中需要设计良好的供电电路，保证供电电压的稳定性。

4. 良好的线路排布：在电路设计中，良好的线路排布可以有效的避免信号干扰和电磁干扰，提高电路性能和精度。

总之，电流互感器次级的采样反向放大电路设计需要考虑很多因素，并且要保证电路的精密度和可靠性。

只有设计合理、制造精良的电路才能保证电力系统的稳定运行和高效运转。

浅谈霍尔电流传感器ACS785/ACS712系列电流检测方式电流检测方式一、检测电阻+运放优势：成本低、精度较高、体积小劣势：温漂较大，精密电阻的选择较难，无隔离效果。

分析：这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。

检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。

运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。

二、电流互感器CT/电压互感器PT在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。

而CT 和PT 就是特殊的变压器。

基本构造上，CT 的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。

PT 相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。

CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A 或1A 的变换设备。

它的工作原理和变压器相似。

也称作TA 或LH（旧符号）工作特点和要求：1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4、变换的准确性。

PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。

电磁式电压互感器的工作原理和变器相同。

也称作TV 或YH（旧符号）。

工作特点和要求：1、一次绕组与高压电路并联。

2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。

3、二次绕组有一点直接接地。

互感电路的测量数据处理一、引言互感电路是电子工程中常见的电路之一，它在各种电子设备中都有广泛的应用。

在实际应用中，我们需要对互感电路进行测量和数据处理，以确保其正常工作。

本文将介绍互感电路的测量数据处理方法。

二、互感电路的基本概念1. 互感器互感器是一种用于测量电流和磁场的传感器。

它由一个铁芯和线圈组成。

当通过线圈中的电流变化时，铁芯内部的磁场也会发生变化，从而产生一个感应电动势。

2. 互感互感是指两个线圈之间相互作用而产生的电压或电流变化。

当一个线圈中有交变电流时，它会产生一个交变磁场，这个磁场会穿过另一个线圈并在其中产生一个交变电动势。

3. 互感系数互感系数是指两个线圈之间相互作用时所产生的比例关系。

它等于两个线圈之间所产生的磁通量与其中一个线圈所通过的磁通量之比。

三、测量方法1. 串联法测量互感系数串联法是一种常用的测量互感系数的方法。

它利用串联电路中的电流和电压关系来计算互感系数。

具体实验步骤如下：（1）将两个线圈串联在一起，并连接到交流电源上。

（2）通过一个示波器观察两个线圈中的电压波形。

（3）通过一个电流表测量两个线圈中的电流大小。

（4）根据测得的电流和电压数据，计算出互感系数。

2. 感应法测量互感系数感应法是另一种常用的测量互感系数的方法。

它利用一个线圈产生磁场，另一个线圈在其中产生感应电动势来计算互感系数。

具体实验步骤如下：（1）将一个线圈连接到交流电源上，产生磁场。

（2）将另一个线圈放置在磁场中，并通过一个示波器观察其产生的感应电动势波形。

（3）根据观察到的波形数据，计算出互感系数。

四、数据处理方法1. 去除噪声在进行数据处理前，需要先对原始数据进行去噪处理。

可以使用数字滤波器或模拟滤波器来去除噪声。

2. 数据分析数据分析是指对测量数据进行分析和处理，以获取有用的信息。

可以使用各种数学方法来分析数据，如傅里叶变换、小波变换、自相关函数等。

3. 数据可视化数据可视化是指将处理后的数据以图形的形式呈现出来，以便更好地理解和分析。

电流互感器的作用
电流互感器（Current Transformer，简称CT）是一种常用的电力测量和保护装置，主要用于测量和监测电路中的电流，并将其转化为绝缘可靠、标准化的小电流输出。

电流互感器的主要作用有以下几个方面：
1. 电流测量：电流互感器可用于精确测量电路中的电流大小，通过对电流信号的变换和放大，将高电流转化为安全的小电流输出，便于进行电能计量和负荷控制。

2. 电流保护：在变电站和电力系统中，电流互感器用于检测和保护电路中的过电流和短路故障。

当电路中的电流超过设定值或突然增大时，电流互感器会立即产生告警信号，并触发保护装置进行断电操作，保护电力设备的安全运行。

3. 系统监测：电流互感器的输出信号可以用于系统监测和数据采集。

通过连接到电流采集监控设备，可以实时监测电力系统中的电流大小和负荷变化，对电力系统的状态进行实时分析和评估，提高系统的稳定性和可靠性。

4. 负荷控制：电流互感器可以用于实现电力系统的负荷控制和调节。

通过监测电路中的电流变化，可以及时调整负荷分配和供电方式，以提高电能利用效率和功率因数。

5. 泄漏电流检测：电流互感器还可用于检测和测量电路中的泄漏电流。

泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流，通常是非常小的电流值。

借助电流互感器，可以对泄漏电流进行快速准确的测量和检测，及时发现和处理潜在的安全隐患。

在电力系统中，电流互感器是一项非常重要的设备，广泛应用于各种场合。

它的作用不仅限于电流测量和保护，还涉及到电能计量、负荷控制、故障检测等方面，对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。

电流检测方法介绍一、串电阻检测优点：电路结构清晰，成本低，实时性好，精度较高；缺点：温漂较大，无隔离效果，量程较大时，需要分多个挡来处理结果，容易受GND地的干扰；总结：一般的产品都可以用该方案解决。

实际调试过程中，信号容易受地线干扰，通过PCB合理的布局跟软件的滤波处理，能解决干扰的问题。

另外，当电流量程较大时，需要做两级甚至两级以上的处理（原因：采样电阻小，小电流的时候，信号很难采集到；采样电阻曾大时，大电流的时候超过运放的电压）二、电流互感器检测电磁式电流互感器优点：结构简单可靠，寿命较长，便于维护。

价格较低。

电磁式电流互感器缺点：重量大。

不能用于高频检测。

精度较低。

三、其他检测方式（这里不做详细介绍）AVAGO的光耦隔离放大器。

TI的电容式隔离放大器ADI的西格玛德尔塔式隔离放大器。

四、基于霍尔感应原理的电流检测专用芯片（ACS712为例讲解）1)命名说明：ACS712ELCTR-20A-T为例A AllegroCS current sensor712 part numberE 温度等级， Allegro温度等级常用的S(-20~85) E(-40~85) K(-40~125) L(-40~150) LC 封装TR 包装，TR为卷带盘装20A 量程T 符合环保要求2)ACS712主要特点●80KHZ带宽●总输出误差为1.5％●采用小型贴片SOIC8封装● 1.2mΩ内部电阻●左侧大电流引脚（PIN1-4）与右侧低电压引脚（PIN5-8）最小绝缘电压为2100V●5V单电压工作●出厂时精准校准●该器件不可应用于汽车领域3)原理与应用领域原理与简介：该芯完全基于霍尔感应的原理设计，由一个精确的低偏移线性霍尔传感器电路与位于接近IC表面的铜箔组成（如下图所示），电流流过铜箔时，产生一个磁场,霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、斩波与修正电路，输出一个电压信号，该信号从芯片的第七脚输出，直接反应出流经铜箔电流的大小。

直流电流互感器工作原理
直流电流互感器（DCCT）是一种用于测量大电流直流信号的传感器。

其工作原理是基于法拉第电磁感应定律。

在直流电路中，只要电流通过一根导线，就会产生一个磁场。

如果将这根导线穿过一个铁芯，磁场就会导致铁芯中的磁通量发生变化。

这种变化会在铁芯中产生一个电动势，根据法拉第电磁感应定律，这个电动势与电路中的电流成正比。

DCCT利用这个原理来测量大电流直流信号。

DCCT由一根直流电流感应线圈和一个高精度运放电路组成。

感应线圈把直流电路中的电流转换成一个小的交流信号，而运放电路将这个信号放大，输出一个与电路中电流成正比的电压信号。

这个输出信号可以接入数据采集设备或其他测量系统，以便进行进一步的处理和分析。

DCCT的感应线圈通常由高导电率的材料制成，如银或铜。

线圈的截面积和长度是根据所需的灵敏度和精度来确定的。

当直流电流通过线圈时，它在线圈周围产生一个磁场。

这个磁场在铁芯中产生了一个磁通量变化，这个变化导致了感应线圈中的一个交流信号。

感应线圈中的信号电压大小与电路中的电流成正比。

总的来说，DCCT是一种非常精确的直流电流测量传感器，常用于电力系统、电池管理和工业自动化等领域。

其工作原理基于法拉第电磁感应定律，并利用感应线圈和运放电路来测量电路中的电流。

DCCT具有高精度、低漂移、低噪声和高稳定性等优点，可以满足许多高要求的应用要求。

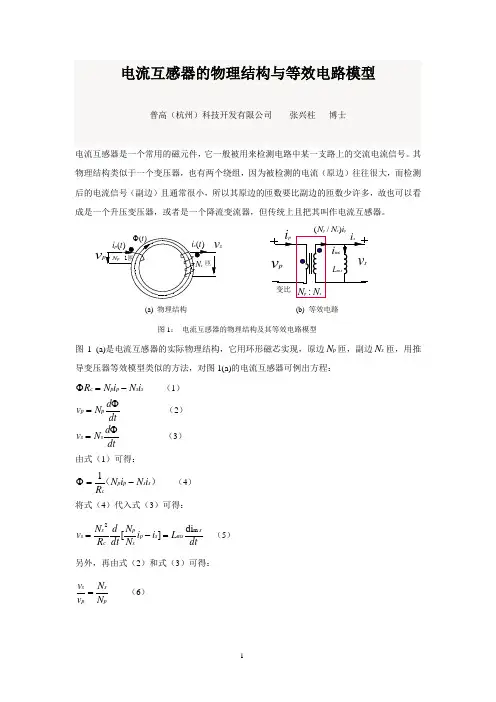

电流互感器的物理结构与等效电路模型
普高（杭州）科技开发有限公司 张兴柱 博士
电流互感器是一个常用的磁元件，它一般被用来检测电路中某一支路上的交流电流信号。

其物理结构类似于一个变压器，也有两个绕组，因为被检测的电流（原边）往往很大，而检测后的电流信号（副边）且通常很小，所以其原边的匝数要比副边的匝数少许多，故也可以看成是一个升压变压器，或者是一个降流变流器，但传统上且把其叫作电流互感器。

(a) 物理结构 (b) 等效电路
图1： 电流互感器的物理结构及其等效电路模型
图1 (a)是电流互感器的实际物理结构，它用环形磁芯实现，原边p N 匝，副边s N 匝，用推导变压器等效模型类似的方法，对图1(a)的电流互感器可例出方程： s s p p c i N i N R −=Φ （1）
dt
d N v p
p Φ= （2） dt d N v s s Φ= （3） 由式（1）可得：
）（s s p p c
i N i N R −=Φ1 （4） 将式（4）代入式（3）可得：
dt
L i i N N dt d R N v s ms s p s p c s s m 2di ][=−= （5） 另外，再由式（2）和式（3）可得：
p
s p s N N v v = （6）。

交流输入电压、电流监测电路设计引言电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。

工频交流电压、电流的大小，通常是利用它的有效值来度量的。

有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。

但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。

大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。

当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。

利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。

下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。

真有效值数字测量的基本原理电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。

所谓真有效值亦称真均方根值(TRMS)。

众所周知，交流电压有效值是按下式定义的：分析式(1)可知，电路对输入电压u进行“平方→取平均值→开平方”运算，就能获得交流电压的有效值。

因这是由有效值定义式求出的，故称之为真有效值。

若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=式(3)中，Avg表示取平均值。

这表明，对u依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压有效值。

式(3)比式(2)更具有实用价值。

由于同时完成两步计算，与分步运算相比，运算器的动态范围大为减小，既便于设计电路，又保证了准确度指标。

美国模拟器件公司(ADI)的AD536、AD637、AD737系列单片真有效值/直流转换器，即采用此原理设计而成。

而凌力尔特公司的单片真有效值/直流转换器LT1966、LT1967、LT1968在RMS-DC的转换过程中采用一个∆∑调制器作除法器，一个简单的极性开关作乘法器。

基于电流互感器的电流采样电路的制作方法电流互感器是一种用于对电路中的电流进行监测和测量的装置。

电流采样电路是基于电流互感器进行电流采集和信号处理的电路。

本文将介绍基于电流互感器的电流采样电路的制作方法。

1.确定采样电路的需求和参数：首先需要确定采样电路的需求和参数，包括测量范围、精度要求、输出方式等。

这将有助于选择合适的电流互感器和设计相应的电流采样电路。

2.选择合适的电流互感器：根据实际需求，选择合适的电流互感器。

电流互感器的型号和参数应满足电流采样电路的设计要求。

一般情况下，电流互感器的额定电流应大于被测电路的最大电流，而准确度要求应高于电流采样电路的设计要求。

3.设计电流采样电路的输入端：电流互感器的输出为交流信号，需要将其转换为直流信号进入后续的信号处理电路。

一种常用的方法是使用电流变送器，将交流信号转换为直流电压信号。

这个电流变送器可以是包括一个运算放大器和相应的电阻、电容等元件的电路。

4.设计电流采样电路的输出端：根据实际需求，设计电流采样电路的输出电路。

常见的输出方式包括模拟输出和数字输出。

模拟输出一般使用运算放大器等元件进行信号处理，以获得所需的测量结果。

数字输出常使用模数转换器（ADC）将模拟信号转换为数字信号，然后再经过处理和显示。

5.进行电流采样电路的组装和调试：将所设计的电流采样电路进行组装和焊接。

在组装过程中要注意元件的排布和连接的正确性。

组装完成后，对电流采样电路进行调试。

首先进行电源供电测试，确保电压和电流稳定。

然后进行输入与输出信号的测试，检查是否能获得符合设计要求的信号。

6.进行电流采样电路的校准：校准是确保电流采样电路准确输出的关键。

使用已知电流进行校准，比较所测量的电流和已知电流的差异，并根据差异进行调整。

一般情况下，可以在电流采样电路上设置一个可调的校准电位器，通过调整这个电位器来实现校准。

7.进行电流采样电路的性能测试：在完成校准后，可以进行电流采样电路的性能测试。

大电流测量是指对电路中的大电流进行测量和分析的过程。

以下是几种常用的大电流测量方法：
1.电阻测量法：通过在电路中串联电阻来限制电流，然后测量电阻值和电流值，从而计算
出电路中的大电流。

2.电桥测量法：利用电桥电路的平衡原理，通过测量电桥的平衡状态来确定电路中的大电
流。

3.电流互感器测量法：将电流互感器串联在电路中，通过测量电流互感器中的感应电流大
小来计算电路中的大电流。

4.电流放大器测量法：利用电流放大器将电路中的微小电流放大到可以测量的范围内，然
后测量放大后的电流值来计算电路中的大电流。

5.示波器测量法：将示波器连接到电路中，通过观察示波器上的波形来确定电路中的大电
流。

以上方法各有优缺点，选择合适的方法需要根据具体情况进行综合考虑。

一起电流互感器内部开路故障原因分析电流互感器是电力系统中常用的一种测量设备，用于测量电流信号并转变为标准的测量信号输出。

在使用过程中，有时会遇到内部开路故障，导致测量不准确或无法正常工作。

下面将对电流互感器内部开路故障的原因进行分析。

1. 电流互感器绕组损坏：电流互感器绕组是实现电流互感的关键部分，如果绕组出现损坏，如绝缘破损、导线断裂等，就会导致电流无法得到正确的采集和处理，从而造成开路故障。

2. 磁芯断裂或脱落：电流互感器中的磁芯承担着传导磁场的作用，如果磁芯发生断裂或脱落，就会导致磁通无法正确地通过绕组，进而影响电流的测量准确性，最终导致开路故障发生。

3. 联轴器脱离或磨损：电流互感器中的联轴器用于连接主回路和次回路，如果联轴器脱离或磨损，就会导致次回路无法得到主回路准确的电流信号，从而造成开路故障。

4. 转换电路损坏：电流互感器中的转换电路是将电流信号转换为可读取的电压或电流输出的重要部分，如果转换电路出现故障，就会导致输出信号不准确或无法产生输出信号，最终导致开路故障的发生。

5. 外部电源故障：有些电流互感器需要外部电源供电才能正常工作，如果外部电源发生故障或供电不稳定，就会导致电流互感器无法正常工作，从而出现开路故障。

针对以上可能的故障原因，我们可以采取以下措施来避免或解决电流互感器内部开路故障：1. 定期检查绕组和磁芯的状况，一旦发现绕组损坏或磁芯断裂、脱落等问题，及时进行修复或更换。

2. 检查联轴器的连接状态，定期润滑和更换磨损的联轴器，保证其正常运转。

3. 定期检查和维护转换电路，避免电路损坏或故障，保证准确的测量信号输出。

4. 避免外部电源故障，确保供电稳定可靠，定期检查电源线路和开关设备的运行状态。

电流互感器内部开路故障可能由多种原因引起，定期检查和维护电流互感器的各个部分，及时发现和解决问题，是确保电流互感器正常工作的关键。

电流检测方法介绍一、串电阻检测优点：电路结构清晰，成本低，实时性好，精度较高；缺点：温漂较大，无隔离效果，量程较大时，需要分多个挡来处理结果，容易受GND地的干扰；总结：一般的产品都可以用该方案解决。

实际调试过程中，信号容易受地线干扰，通过PCB合理的布局跟软件的滤波处理，能解决干扰的问题。

另外，当电流量程较大时，需要做两级甚至两级以上的处理（原因：采样电阻小，小电流的时候，信号很难采集到；采样电阻增大大时，大电流的时候超过运放的电压）二、电流互感器检测电磁式电流互感器优点：结构简单可靠，寿命较长，便于维护。

价格较低。

电磁式电流互感器缺点：重量大。

不能用于高频检测。

精度较低。

三、其他检测方式（这里不做详细介绍）AVAGO的光耦隔离放大器。

TI的电容式隔离放大器ADI的西格玛德尔塔式隔离放大器。

四、基于霍尔感应原理的电流检测专用芯片（ACS712为例讲解）1)命名说明：ACS712ELCTR-20A-T为例A ：AllegroCS ：current sensor712 ：part numberE 温度等级，Allegro温度等级常用的S(-20~85) E(-40~85) K(-40~125) L(-40~150) LC ：封装TR ：包装，TR为卷带盘装20A ：量程T ：符合环保要求2)ACS712主要特点●80KHZ带宽●总输出误差为1.5％●采用小型贴片SOIC8封装●1.2mΩ内部电阻●左侧大电流引脚（PIN1-4）与右侧低电压引脚（PIN5-8）最小绝缘电压为2100V●5V单电压工作●出厂时精准校准●该器件不可应用于汽车领域3)原理与应用领域原理与简介：该芯完全基于霍尔感应的原理设计，由一个精确的低偏移线性霍尔传感器电路与位于接近IC表面的铜箔组成（如下图所示），电流流过铜箔时，产生一个磁场,霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、斩波与修正电路，输出一个电压信号，该信号从芯片的第七脚输出，直接反应出流经铜箔电流的大小。
