直流电流检测

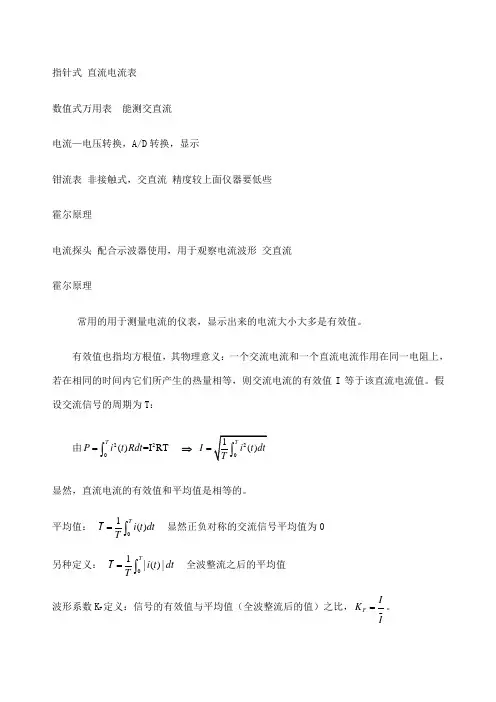

指针式 直流电流表数值式万用表 能测交直流电流—电压转换，A/D 转换，显示钳流表 非接触式，交直流 精度较上面仪器要低些霍尔原理电流探头 配合示波器使用，用于观察电流波形 交直流霍尔原理常用的用于测量电流的仪表，显示出来的电流大小大多是有效值。

有效值也指均方根值，其物理意义：一个交流电流和一个直流电流作用在同一电阻上，若在相同的时间内它们所产生的热量相等，则交流电流的有效值I 等于该直流电流值。

假设交流信号的周期为T ：由220()=I RT TP i t Rdt =⎰ ⇒ I =显然，直流电流的有效值和平均值是相等的。

平均值： 01()T I i t dt T =⎰ 显然正负对称的交流信号平均值为0 另种定义： 01|()|T I i t dt T=⎰ 全波整流之后的平均值 波形系数K F 定义：信号的有效值与平均值（全波整流后的值）之比，_F IK I =。

显然，不同类型信号的波形系数不同。

波峰系数Kp 定义：信号的峰值与有效值之比， pp I K I =下表为一些常见信号的一些参数知道了波形系数和波峰系数之后，对特定信号可以很容易的进行不同值之间的转换。

实际上，直接获取信号的有些仪表就利用了这一转换原理进行有效值的测量。

一. 直接测量法在被测电电路中串入适当量程的电流表，让被测电流流过电流表，从表上直接读取被测电流值。

中学实验室里常用的直流电流表是指针式磁电系电流表，它由灵敏电流计（俗称表头）改装而成。

灵敏电流计主要由永磁铁、可动线圈、螺旋弹簧（游丝）和指针刻度盘等组成。

如下图：图 2-1 电流计原理图当线圈通以电流时，线圈的两边受到安培力，设导线所处位置磁感应强度大小为B 、线框长为L 、宽为d 、匝数为n ，当线圈中通有电流时，则安培力的大小为：F=nBIL 。

安培力对转轴产生的力矩： M1=Fd= nBILd 。

不论线圈转到什么位置，它的平面都跟磁感线平行，安培力的力矩不变。

在这一力矩的作用下，线圈就会顺时针转动。

直流检测的原理及方法目录直流检测的原理及方法 (1)1.直接式测量 (1)2.非直接式测量 (2)2.1.霍尔传感器 (2)2.2.直流电流互感器 (5)2.3.电流比较仪 (8)3.总结 (9)测量电流的方法一般分为直接式和飞直接式两种。

直接式一般通过串联电阻进行，根据欧姆定律电流的大小和电压成正比，因此可以测量一个小电阻的电压差得到所经过电流的大小。

非直接式测量一般通过监控电流产生的磁场得到，由于电流周围本身会产生磁场，电流的大小和它自身产生的磁场成正比，因此可以通过测量磁场的大小得到经过电流的大小。

比较：直接式用于电压不高，电流相对较小的情况；非直接式不带有任何导电关系，可用于电压较高，电流较大的情况。

1.直接式测量如前所述，直接式测量一般都是通过测量串接在电路中电阻两端的电压信号来计算得到所测的电流的大小，测量电流的上限一般为十几安培。

直接得到的电信号是模拟信号，一般都比较微弱，还会外接放大电路将信号放大，再通过A/D 转换电路将其转换为数字信号。

这一类电流传感器对串接的测量电阻和外接的信号放大电路有一定的要求。

首先，这一电阻要有较高的精度和较好的温漂特性。

测量电阻的电阻值在一定的环境下是不变的，可以通过使用一些较好的测量仪器及较先进的测量方法得到所需的精度要求；但是温度漂移不可预测，补偿也比较困难。

因此，对于电流传感器而已，温漂特性是最应该关注的问题之一。

如：一个电阻R=1mΩ，精度为1%，电阻的温漂系数TCR=±200ppm/℃，当输出电流I=33A，输出功率P=1W；当I=45A 时输出功率P=2W，这种情况下电阻温度会有所改变。

假设温度漂移是75℃，如果TCR=20 ppm/℃，输出精度改变=（75℃）×（20 ppm/℃）×（0.0001%/ppm）=0.15%；如果是普通电阻，温漂特性达800ppm/℃，则输出精度改变=（75℃）×（800ppm/℃）×（0.0001%/ppm）=6%，可见，传感器中电阻的温漂系数对测量精度影响还是比较大的，要尽可能地选电阻温度系数小的材料。

直流电的测量原理与使用直流电是指电流方向不变的电流。

在电气工程和电子技术领域，对直流电进行准确的测量是非常重要的。

本文将介绍直流电的测量原理和使用，并探讨一些常用的直流电测量方法和仪器。

一、直流电的测量原理直流电的测量原理基于欧姆定律，即电流等于电压与电阻之比。

在直流电路中，电流只流动方向不变，因此可以通过测量电压和电阻来准确测量直流电流。

二、直流电的测量方法通常使用的直流电测量方法有以下几种：1. 电压分压法电压分压法是一种常用的测量较高电压的方法。

通过将待测电压与已知电阻串联，利用欧姆定律计算电流，再通过测量电阻两端的电压，求得待测电压值。

2. 电流放大法电流放大法适用于测量小电流。

通过将待测电流引入放大电路，并通过放大器放大信号，再测量放大后的电流值来求得待测电流。

3. 示波器测量法示波器是一种常用的电子测量仪器，可以用于直接测量电流和电压的波形。

通过连接待测电路和示波器，可以直接观察到电流和电压的变化情况，从而得到直流电的准确测量结果。

4. 数字多用表测量法数字多用表是一种常见的多功能电路测量仪器，可以用于测量电流、电压和电阻等参数。

通过选择合适的测量档位和连接待测电路，可以方便地进行直流电的测量。

三、直流电的测量仪器在实际测量中，常用的直流电测量仪器有以下几种：1. 电压表电压表是用来测量电压的仪器，分为指针式和数字式两种。

它可以直接连接待测电路并测量电压值。

2. 电流表电流表是用来测量电流的仪器，同样分为指针式和数字式。

电流表可以通过串联在电路中，测量电流的数值。

3. 示波器示波器是用来显示电压和电流波形的仪器，适用于观察信号的变化情况。

它可以直接连接待测电路，并将电流和电压的波形图显示在屏幕上。

4. 数字多用表数字多用表是一种多功能的测量仪器，可用于测量电压、电流和电阻等参数。

它具有测量范围广、精度高和操作简便等特点。

四、直流电的使用直流电广泛应用于各个领域，包括电子设备、通信系统、工业自动化、能源传输等。

ac9型直流复射式检流计使用说明书标题：深入理解ac9型直流复射式检流计使用说明书一、前言在工程技术领域，ac9型直流复射式检流计是一种重要的测量仪器，广泛应用于电力系统、新能源领域等。

本文将深入探讨ac9型直流复射式检流计的使用说明书，帮助读者全面理解并正确使用该仪器。

二、ac9型直流复射式检流计简介ac9型直流复射式检流计是一种基于复射原理工作的直流电流检测仪器，具有高精度、稳定性强的特点。

它能够准确测量直流电流，并通过内置的微处理器对测量数据进行处理，输出精准的电流数值。

在电力系统中，ac9型直流复射式检流计广泛应用于电流监测、保护装置等方面。

三、深入理解ac9型直流复射式检流计使用说明书1. 规格和参数在使用ac9型直流复射式检流计之前，首先要详细了解其规格和参数，包括测量范围、精度等。

只有全面了解仪器的性能特点，才能更好地进行使用和操作。

2. 电路连接根据ac9型直流复射式检流计的使用说明书，正确进行电路连接是非常重要的。

仪器的电路连接错误可能会导致测量数据不准确甚至损坏仪器。

3. 操作步骤在使用ac9型直流复射式检流计时，必须严格按照其使用说明书中的操作步骤来进行。

任何不当的操作都可能影响到测量结果的准确性，甚至对仪器造成损害。

4. 数据处理ac9型直流复射式检流计具有数据处理功能，使用说明书详细说明了如何进行数据处理和输出。

在实际应用中，合理利用数据处理功能可以更好地满足测量需求。

5. 维护保养仪器的维护保养对于其长期稳定运行是至关重要的。

在使用说明书中，对于维护保养的内容也有详细介绍，用户应该严格按照要求进行维护保养工作。

四、对ac9型直流复射式检流计的个人观点和理解在使用说明书的基础上，我个人认为对ac9型直流复射式检流计的深入理解还需要结合实际应用场景，灵活运用其测量功能。

不断学习和积累实际操作经验也是十分重要的。

通过不断实践，才能更好地掌握ac9型直流复射式检流计的使用技巧，并发挥其最大的作用。

直流电机电流检测电路的设计作者：王振亚来源：《电子技术与软件工程》2017年第04期摘要本设计选用飞思卡尔的32位微控制器MK60DN512（简称K60）为核心控制模块，用IR2104和NMOS搭建H桥电机驱动电路，使用LTC6102直接监视和测量电机电流。

该电路可以准确测量电路电流并将电流转换成电压，可实现电压的放大，调节和测量。

经实验分析，该电路结构简单，易于实现，适合小功率电机驱动电路的电流检测。

【关键词】MK60DN512 H桥电机驱动电路 LTC6102 电流检测随着对直流电机控制精度的提高，直流电机的电流检测成为双闭环控制和检测电机工作状态的重要因素。

目前，比较流行的电流检测方法有功率管检测、并联电流镜检测和串联电阻检测这三种。

功率管检测受温度影响较大，并联电流镜检测电路复杂，响应时间较慢，串联电阻检测的精度高，电路简单。

本设计采用超精准的LTC6102电流检测放大器可把误差降低到毫安级，同时降低了检测电阻，减少了功耗。

1 设计原理本设计采用飞思卡尔的微控制器产生20Khz的PWM的脉冲来控制电机驱动电路驱动电机，调节PWM脉冲的占空比可实现电动机的调速。

回路中串联一个采样电阻，回路中电流和采样电阻两端的电压成正比，用LTC6102把采样电阻两端的电压比较放大，再使用K60的模数转换（ADC）模块把电压信号转换成数字信号进行数据处理。

直流电机在不同转速或负载的情况下电流不同，直流电机采样电流可与转速实现双闭环控制，提高电机的控制精度，可实时监测电机扭矩和功率等信息。

2 电路设计2.1 控制单元本电路采用飞思卡尔k60系列的32位单片机MK60DN512作为核心控制器，K60外设丰富，主频可达100Mhz，使用k60的FTM模块产生20KHZ的PWM脉冲，为提高精度使用K60的16位的ADC模块采集采样电阻放大的电压。

采集的电压再经过计算得到电流。

2.2 电机驱动电路电机驱动电路使用N沟道MOSFET和专用栅极驱动芯片设计，N沟道MOSFET选用IR 公司TO-252 封装的IRLR7843，IRLR7843具有极低的导通电阻RDS=3.3mΩ，耐压值可达30V，电流可达161A，使用四个IRLR7843可构成H桥驱动电路，实现电机正反转。

用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验一、用直流法检测并判断电流互感器、电压互感器的极性及进行绝缘试验：1、用万用表测量互感器极性的步骤：首先询问考官互感器是否退出运行⑴、准备材料：绝缘手套、放电棒、毛巾、三根测试线，一块万用表，一块2500V兆欧表、螺丝刀一把、短接线、电池、沙纸。

⑵、检查绝缘手套是否完好，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。

⑶、检查接地线，两端都要检查，如一端掉，戴绝缘手套接好。

⑷、对电流互感器进行放电，先放一次侧，后放二次侧，各个接线端纽都要进行放电，放电后，手套放在放电棒上以备下次再用。

⑸、用沙纸对电流互感器一次、二次接线端纽进行除锈，用毛巾对电流互感器一次、二次接线端纽和外壳进行清扫。

⑹、检查万用表，用螺丝刀对万用表进行静态调0。

⑺、把红色测试线接在万用表+端纽上，黑色测试线接到＊端纽上，两线搭接，表计打到Ω档和100Ω档位上进行动态调0。

⑻、用仪表对电流互感器一次、二次接线端纽进行导通。

⑼、把万用表红色测试线另一端接二线的S1接线桩上，黑色测试线的另一端接到S2接线桩上。

⑽、把电池的红色线接到电流互感器一次P1接线桩上，黑色线接到P2接线桩上。

按红色电池按纽三次，看表指针偏转方向，正偏为减极性。

把测试结果写在答题纸上。

⑾、戴绝缘手套双手握放电棒未端进行放电，一次、二次各接线桩都要进行放电。

拆除接线。

处，用完后打到空档装好。

⑶、测量前必须挂接地，进行放电处理。

⑷、测量完取下接线时戴上绝缘手套。

⑸、测三次极性。

2、测量互感器的绝缘电阻：⑴、在测量极性后已经对电流互感谢器进行放电，先对2500V兆欧表外观进行检查，红色测试线接仪表L端纽上，黑色测试线接在仪表E端纽上，摇动兆欧表先进行开路检查，指针是否指向∞，后慢摇请监考老师帮忙进行短路检查，看指针是否回零。

然后用熔丝将一次侧和二次侧分别短接起来。

⑵、把兆欧表黑色测试线的一端接在电流互感器的二次接线桩上，摇动仪表请监考老师戴好绝缘手套帮忙在把红色的测试线另一端接在一次接线桩上测试1分钟读出指针所指的数值，把红色测试线拿开，停止摇动仪表。

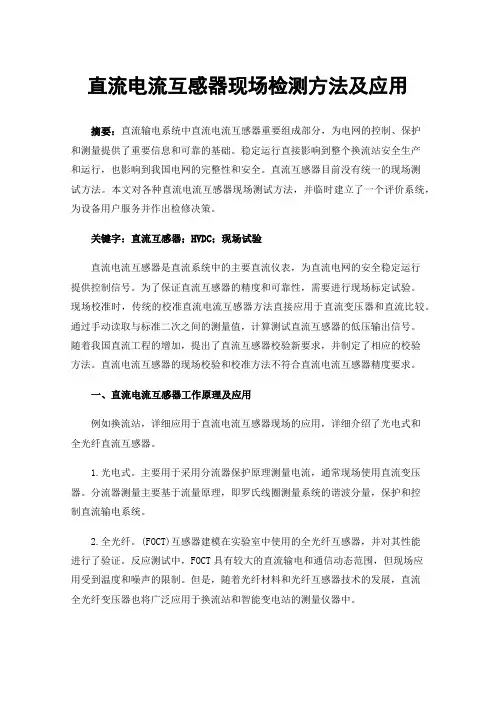

直流电流互感器现场检测方法及应用摘要：直流输电系统中直流电流互感器重要组成部分，为电网的控制、保护和测量提供了重要信息和可靠的基础。

稳定运行直接影响到整个换流站安全生产和运行，也影响到我国电网的完整性和安全。

直流互感器目前没有统一的现场测试方法。

本文对各种直流电流互感器现场测试方法，并临时建立了一个评价系统，为设备用户服务并作出检修决策。

关键字：直流互感器；HVDC；现场试验直流电流互感器是直流系统中的主要直流仪表，为直流电网的安全稳定运行提供控制信号。

为了保证直流互感器的精度和可靠性，需要进行现场标定试验。

现场校准时，传统的校准直流电流互感器方法直接应用于直流变压器和直流比较。

通过手动读取与标准二次之间的测量值，计算测试直流互感器的低压输出信号。

随着我国直流工程的增加，提出了直流互感器校验新要求，并制定了相应的校验方法。

直流电流互感器的现场校验和校准方法不符合直流电流互感器精度要求。

一、直流电流互感器工作原理及应用例如换流站，详细应用于直流电流互感器现场的应用，详细介绍了光电式和全光纤直流互感器。

1.光电式。

主要用于采用分流器保护原理测量电流，通常现场使用直流变压器。

分流器测量主要基于流量原理，即罗氏线圈测量系统的谐波分量，保护和控制直流输电系统。

2.全光纤。

(FOCT)互感器建模在实验室中使用的全光纤互感器，并对其性能进行了验证。

反应测试中，FOCT具有较大的直流输电和通信动态范围，但现场应用受到温度和噪声的限制。

但是，随着光纤材料和光纤互感器技术的发展，直流全光纤变压器也将广泛应用于换流站和智能变电站的测量仪器中。

3.直流电流互感器应用现状。

应用是在直流输电系统的扩展中扩展的，直流互感器目前主要用于换流站。

直主要由直流分流器和罗氏线圈组成，直流分流器主要测量直流分量，罗氏线圈测量谐波分量。

中性电流通常测量是霍尔传感器。

一般情况下，中性线只测量直流元件，而直流分流器主要用作电流测量装置。

也可以测量直流输电系统中滤波器的不良电流。

电动汽车用永磁无刷直流电机电流检测技术的研究摘要：本文通过两种电流检测方法，研究了电动汽车用永磁无刷直流电机电流检测系统，并进行对比分析优缺点。

关键词：采样法；闭环控制1.电流检测研究思路由永磁无刷直流电机基本公式可以知道电磁转矩与相电流成正比，只需控制无刷直流电机的相电流，就可以控制无刷直流电机的转矩。

因而对转矩的闭环控制实际上就是对电机相电流的闭环控制。

另外，不但需要考虑电池的瞬时最大放电电流，电池输出功率，还要考虑逆变器功率开关器件的最大允许电流。

2.电流检测方法1）两相电流采样法，要对电流进行闭环控制就必须对电流进行采样。

在电动状态时，由于无刷直流电机为两相导通方式，任意时刻只有两相导通，导通的两相电流大小相等，方向相反，因而只需要检测一相电流就可以知道另一相电流；由导通的逻辑可以知道，只需采样电机两相电流，就可以对电机的三相电流进行控制，这是因为第三相的电流可以由被采样的两相电流得到。

由发电回馈制动原理可以知道，当无刷直流电机工作在发电回馈状态时，仍然满足任意时刻只有两相导通，另一相悬空，且导通的两相电流大小相等，方向相反的关系。

因此，同样可以只采样两相电流就可以满足对电机相电流进行控制的要求。

为了满足电动汽车电机控制系统的要求，除了要对电机相电流进行控制，还需要知道流过逆变器开关器件的瞬时电流的大小，防止逆变器过流；知道直流母线电流的大小，并将直流母线电流控制在蓄电池允许的范围之内。

逆变器器件上流过的电流是和电机相电流一致的，逆变器上瞬时电流最大的时刻出现在对电流导通相电流进行控制的时间段。

因而采用这种检测方式可以很方便的对逆变器瞬时峰值电流进行限制。

电机驱动系统对直流母线电流的大小，要求没有电机相电流高，只需要控制直流母线电流的平均值就可以满足要求。

而直流母线电流可以通过功率守恒来求得，这是因为电动机的输入功率等于其电磁功率与铜耗之和，也就是：P1=Pcu+Pem 其中P1 表示蓄电池输入电机的功率也就是永磁无刷直流电机的输入功率，Pem表示电机的电磁功率，Pcu表示电机铜耗。

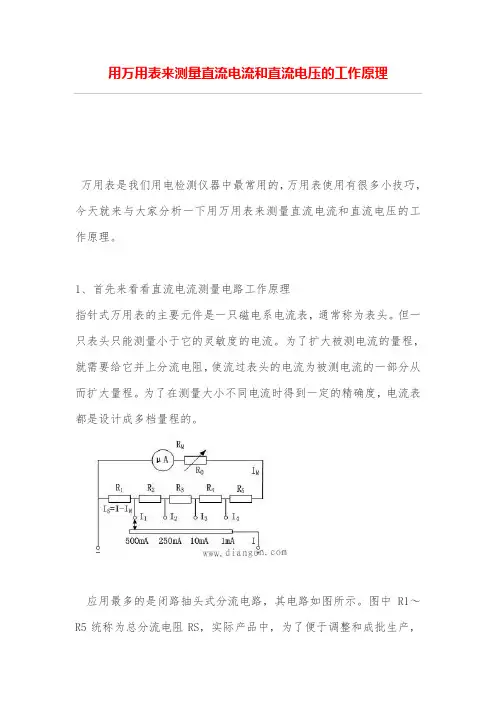

用万用表来测量直流电流和直流电压的工作原理万用表是我们用电检测仪器中最常用的，万用表使用有很多小技巧，今天就来与大家分析一下用万用表来测量直流电流和直流电压的工作原理。

1、首先来看看直流电流测量电路工作原理指针式万用表的主要元件是一只磁电系电流表，通常称为表头。

但一只表头只能测量小于它的灵敏度的电流。

为了扩大被测电流的量程，就需要给它并上分流电阻，使流过表头的电流为被测电流的一部分从而扩大量程。

为了在测量大小不同电流时得到一定的精确度，电流表都是设计成多档量程的。

应用最多的是闭路抽头式分流电路，其电路如图所示。

图中R1～R5统称为总分流电阻RS，实际产品中，为了便于调整和成批生产，总分流电阻RS大多采用较大的整数千欧的阻值，表头上再串联一只可变线绕电阻R0，当表头参数有变化时仍可以得到补偿并方便调整。

2、直流电压测量电路工作原理根据欧姆定律U=IR，则一只灵敏度为I、内阻为R的电流表，本身就是一只量程为U的电压表，如一只100μA的电流表，它的内阻为1.5KΩ，能用来测量的电压量程为0.15V, 显然是不实用的，但是我们可以给它串接一只电阻，来扩大它的量程范围。

如串接一只8.5 KΩ的电阻，量程就可扩展为1V，这时该电压表的内阻为10KΩ。

这就引出直流电压灵敏度这一概念了；针对该例，这只电压表测量每伏直流电压时需要10KΩ内阻，即：10KΩ／V。

有了电压灵敏度就个概念，就可以很方便的将电压表各档的内阻计算出来。

同时，直流电压灵敏度越高，测量直流电压时分去的电流越小，测量结果越准确。

直流电压测量电路如图2所示。

图中RS为直流电流档的分流电阻，R6～R10为各电压测量档的降压电阻。

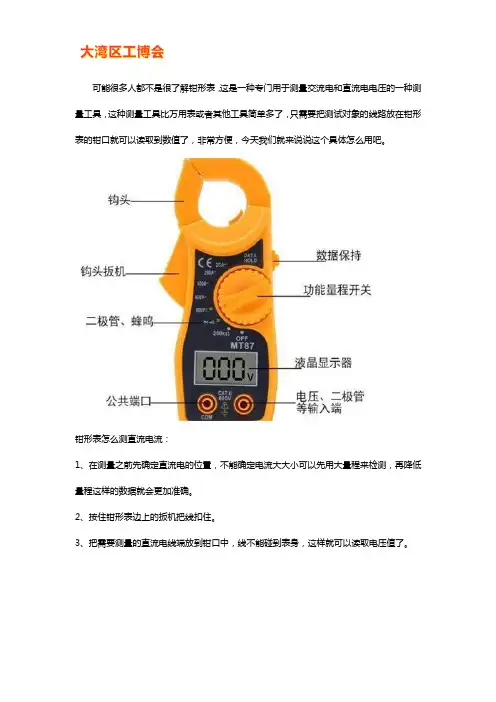

可能很多人都不是很了解钳形表，这是一种专门用于测量交流电和直流电电压的一种测量工具，这种测量工具比万用表或者其他工具简单多了，只需要把测试对象的线路放在钳形表的钳口就可以读取到数值了，非常方便，今天我们就来说说这个具体怎么用吧。

钳形表怎么测直流电流：1、在测量之前先确定直流电的位置，不能确定电流大大小可以先用大量程来检测，再降低量程这样的数据就会更加准确。

2、按住钳形表边上的扳机把线扣住。

3、把需要测量的直流电线端放到钳口中，线不能碰到表身，这样就可以读取电压值了。

使用钳形表测直流电流要注意什么：1、在测量未知电流大小的电器时，电流的档位应该由大到小原则来进行调试，不能随意使用。

2、不能再测电流是，要把档位拨回到原位，这样就能够避免表盘损坏。

3、钳形表不能用来测试高压电流，以防触电发生危险。

4、测量的时候只能用一根线放入钳口中间，不能碰到表身，这样数据才会准确，而且不能同时测两根线，这样电流值为零。

万用表和钳形表有什么区别：1、钳形表可以不用断电的情况下测试电流，而万用表一定要断电才能操作。

要是经常遇到需要测电流的情况可以购买钳形表。

2、钳形表必须拿到手上才能测量，而万用表后面有支架可以直接放在地面或者桌面测量，如果是固定在一个位置维修就可买万用表。

3、在价格方面，钳形表同时具有万用表的功能基础上还增加了电流互感器，因此价格比万用表高很多。

扩展资料：钳形电流表用途：通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

总结：至于这两种表那个更好用小编也不好直接评论，大家可以根据自身的需要来购买合适自己的，关于钳形表怎么测直流电流的内容就简单介绍到这里了，希望对大家有帮助。

如何测试直流电流测直流电流相对测直流电压方法要麻烦一些，测直流电压是并联测试方法，把万用表打到直流电压档，红表笔放在直流电源正极，黑表笔放在直流电源负极上就可以测试电压了。

测试直流电流是一种串联测试方法，把测试档设置为直流电流档，红表笔要移到电流插孔。

（说明：万用表上电流表针插孔一般两个，一插孔是测试mA（毫安）和uA（微安）级,另一插孔是测试A（安培）级别，一般万用表最大电流量程是10A，测试前要预估电流多大再测），表笔不能直接接在电源正负极之间，直接接正负极会造成短路。

必须要在正负极中间串入设备或者串入负载电阻才能测电流，电压充电源正极流向设备，再流过万用表，再回到地。

测试出来的电流是设备工作电流，或者是负载电阻工作电流。

如下图所示：大家常说产品的功耗多大，就是测试产品的电压和电流，电压乘电流就是功率。

P=UI，初中物理学的基础知识。

一般测试设备电流，串个万用表到电源正极或者串到电源负极就可以测出电流了。

但是要测电源适配器的功率有多大，比如常见的5V/2A适配器，计算出来是10W，那这个适配器是合格适配器吗？功率有10W吗？那就需要测试电源的电压和电流两个指标。

测试方法，用两个万用表外加1个电阻，一个万用表来监测电压，另外一个万用表来监测电流，电阻一般采用0-5欧姆15瓦可调电阻，即可以测出电压电流。

如果电压5V(电压可以±5％误差)，电流2A是合格的适配器。

如果电流2A，电压超出±5％范围的误差，比如低于4.75V或者高于5.25V那这个适配器就是个不合格的适配器。

检测适配器是否合格，比较老的方法就是用电压表和电流表外加1个可调电阻或者电阻丝来检测适配器是不是虚标容量，一般公司会购买比较贵的电子负载仪。

如下图，这种仪器一般价格在2-3000，甚至价格有更贵上几万的都不等，一般普通用户还是买不起。

作者原来工作需要，经常要检测适配器的电压电流，检测适配器的质量，开始是用比较老的方法，采用电阻来测试功率，后来有次在论坛上看到有人DIY自己制作的电子负载测试电压电流，可以省除各种不同规格，不同型号，不同尺寸的电阻了，可以用一个电位器调电流，用一个电压电流表头可以一目了然的监测这些数据。

直流数字电流表试行检定规程Verification Regulation of DC Digital Amperemeter本检定规程经国家技术监督局于1989年4月6日批准，并自1990年2月6日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人冯占岭(中国计量科学研究院)白仲元(中国计量科学研究院)张力力(中国计量科学研究院)直流数字电流表试行检定规程一概述本规程适用于新生产、使用中和修理后的直流数字电流表(DC-DIM)，以及数字多用表(DMM)和数字面板表(DPM)中的直流电流测量部分的检定。

本规程还适用于将一些物理量变换为直流电流而进行数字测量的有关部件的检定。

直流数字电压表(DC-DVM)是直流数字电流表的主体，DC-DIM是先通过直流电压-电压(I/V)变换器，将电流量转换成量压量再用DC-DVM进行数字化测量，显示单位一般是A或mA。

因此，对于数字多用表一般是先检定直流电压功能，然后再进行直流电流的检定。

二技术要求1 检定要求为了正确使用并保证测量结果的准确一致，必须对各种DC-DIM进行检定。

DC-DIM的检定工作一般分为周期检定、首次检定和随后检定三种类型。

受检的直流数字电流表，应符合本规程所规定的各项技术要求。

2 外观和通电检查为了确保仪器安全可靠和正常工作，检定前应对被检表进行外观和通电检查。

2.1 外形结构完好，面板指示、读数机构、制造厂家、仪器型号、编号等均应有明确标记。

2.2 仪器外观、外露件不应损坏或脱落，机壳、端钮等不应有碰伤或松动现象。

2.3 仪器可调节机械要正常工作，仪器附件、连接电缆应齐全。

仪器供电电源电压、频率标志等要正确无误。

2.4 外观检查后，应通电进行一般性功能检查。

按说明书规定，检查电气工作性能。

2.5 按被检表的量程和测量范围，从低到高依次输入适当的直流电流信号，检查手动、自动量程切换和仪器工作是否正常。

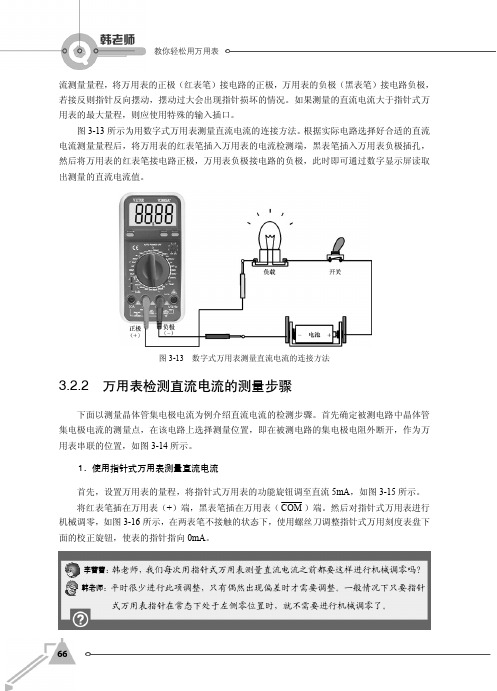

教你轻松用万用表
66 韩老师
流测量量程，将万用表的正极（红表笔）接电路的正极，万用表的负极（黑表笔）接电路负极，若接反则指针反向摆动，摆动过大会出现指针损坏的情况。

如果测量的直流电流大于指针式万用表的最大量程，则应使用特殊的输入插口。

图3-13所示为用数字式万用表测量直流电流的连接方法。

根据实际电路选择好合适的直流电流测量量程后，将万用表的红表笔插入万用表的电流检测端，黑表笔插入万用表负极插孔，然后将万用表的红表笔接电路正极，万用表负极接电路的负极，此时即可通过数字显示屏读取出测量的直流电流值。

图3-13 数字式万用表测量直流电流的连接方法
3.2.2 万用表检测直流电流的测量步骤
下面以测量晶体管集电极电流为例介绍直流电流的检测步骤。

首先确定被测电路中晶体管集电极电流的测量点，在该电路上选择测量位置，即在被测电路的集电极电阻外断开，作为万用表串联的位置，如图3-14所示。

1．使用指针式万用表测量直流电流
首先，设置万用表的量程，将指针式万用表的功能旋钮调至直流5mA ，如图3-15所示。

将红表笔插在万用表（+）端，黑表笔插在万用表（COM ）端。

然后对指针式万用表进行机械调零，如图3-16所示，在两表笔不接触的状态下，使用螺丝刀调整指针式万用刻度表盘下面的校正旋钮，使表的指针指向0mA 。

李蕾蕾：韩老师，我们每次用指针式万用表测量直流电流之前都要这样进行机械调零吗？
韩老师：平时很少进行此项调整，只有偶然出现偏差时才需要调整。

一般情况下只要指针
式万用表指针在常态下处于左侧零位置时，就不需要进行机械调零了。

直流电电流测量方法测量直流电电流是电学领域中的基本问题之一。

在电力系统、电子设备和电气工程中，测量直流电电流是必不可少的。

本文介绍了几种常见的直流电电流测量方法，包括直接测量和间接测量方法。

下面是本店铺为大家精心编写的4篇《直流电电流测量方法》，供大家借鉴与参考，希望对大家有所帮助。

《直流电电流测量方法》篇1一、直接测量方法直接测量方法是通过将测量设备连接到直流电路中，直接测量电流的大小。

下面介绍几种常见的直接测量方法。

1. 电流表测量法电流表是一种专门用于测量电流的仪器。

在直流电路中，将电流表串联在电路中，可以测量电路中的电流大小。

电流表的读数可以直接表示电流的大小。

2. 伏安法测量法伏安法是一种通过测量电压和电流来计算功率的方法。

在直流电路中，可以将一个电阻连接到电路中，通过测量电阻上的电压和电流，可以使用伏安法来计算电路中的电流大小。

3. 欧姆定律测量法欧姆定律指出，在恒定温度下，通过一个电阻的电流与电压成正比。

在直流电路中，可以将一个已知电阻连接到电路中，通过测量电阻上的电压和电流，可以使用欧姆定律来计算电路中的电流大小。

二、间接测量方法间接测量方法是通过测量与电流相关的其他物理量，例如电压、电阻、功率等，来计算电流的大小。

下面介绍几种常见的间接测量方法。

1. 功率测量法功率是电流和电压的乘积。

在直流电路中，可以通过测量电路中的功率和电压，使用功率测量法来计算电路中的电流大小。

2. 电阻测量法在直流电路中，可以通过测量电路中的电阻和电压，使用欧姆定律来计算电路中的电流大小。

3. 电流传感器测量法电流传感器是一种专门用于测量电流的传感器。

在直流电路中，可以将电流传感器连接到电路中，通过测量传感器输出的电压或电流信号，可以使用电流传感器来测量电路中的电流大小。

以上是几种常见的直流电电流测量方法。

《直流电电流测量方法》篇2直流电电流测量方法可以分为直接检测和间接检测两种。

直接检测的方法是将直流电流表直接串入被测量回路中进行测量。
