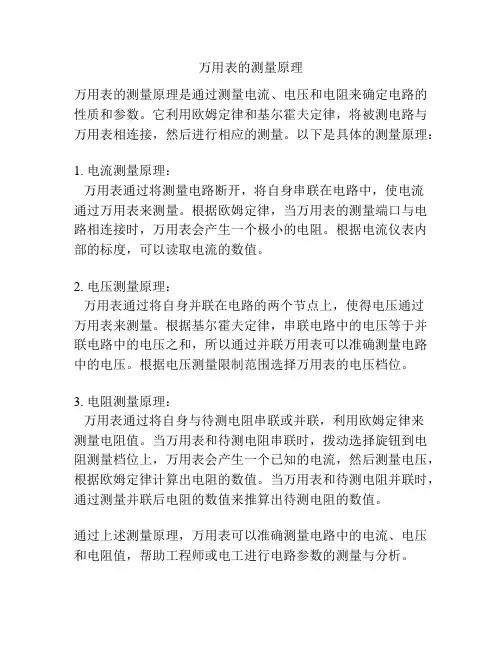

万用表的测量原理
万用表的测量原理是通过测量电流、电压和电阻来确定电路的性质和参数。
它利用欧姆定律和基尔霍夫定律,将被测电路与万用表相连接,然后进行相应的测量。
以下是具体的测量原理:
1. 电流测量原理:
万用表通过将测量电路断开,将自身串联在电路中,使电流
通过万用表来测量。
根据欧姆定律,当万用表的测量端口与电路相连接时,万用表会产生一个极小的电阻。
根据电流仪表内部的标度,可以读取电流的数值。
2. 电压测量原理:
万用表通过将自身并联在电路的两个节点上,使得电压通过
万用表来测量。
根据基尔霍夫定律,串联电路中的电压等于并联电路中的电压之和,所以通过并联万用表可以准确测量电路中的电压。
根据电压测量限制范围选择万用表的电压档位。
3. 电阻测量原理:
万用表通过将自身与待测电阻串联或并联,利用欧姆定律来
测量电阻值。
当万用表和待测电阻串联时,拨动选择旋钮到电阻测量档位上,万用表会产生一个已知的电流,然后测量电压,根据欧姆定律计算出电阻的数值。
当万用表和待测电阻并联时,通过测量并联后电阻的数值来推算出待测电阻的数值。
通过上述测量原理,万用表可以准确测量电路中的电流、电压和电阻值,帮助工程师或电工进行电路参数的测量与分析。

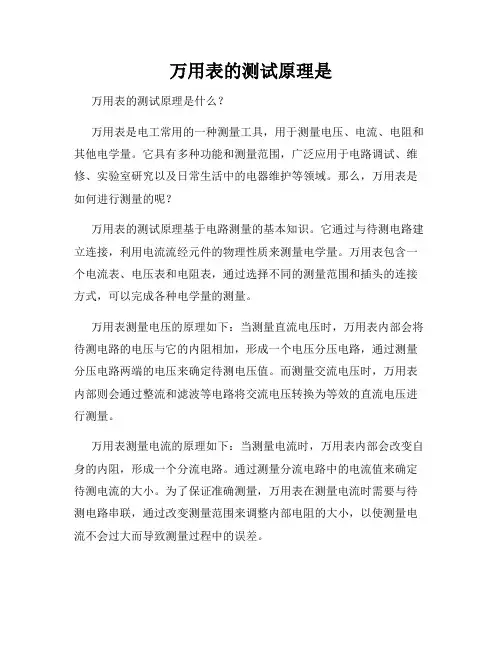

万用表的测试原理是 万用表的测试原理是什么? 万用表是电工常用的一种测量工具,用于测量电压、电流、电阻和其他电学量。它具有多种功能和测量范围,广泛应用于电路调试、维修、实验室研究以及日常生活中的电器维护等领域。那么,万用表是如何进行测量的呢?
万用表的测试原理基于电路测量的基本知识。它通过与待测电路建立连接,利用电流流经元件的物理性质来测量电学量。万用表包含一个电流表、电压表和电阻表,通过选择不同的测量范围和插头的连接方式,可以完成各种电学量的测量。
万用表测量电压的原理如下:当测量直流电压时,万用表内部会将待测电路的电压与它的内阻相加,形成一个电压分压电路,通过测量分压电路两端的电压来确定待测电压值。而测量交流电压时,万用表内部则会通过整流和滤波等电路将交流电压转换为等效的直流电压进行测量。
万用表测量电流的原理如下:当测量电流时,万用表内部会改变自身的内阻,形成一个分流电路。通过测量分流电路中的电流值来确定待测电流的大小。为了保证准确测量,万用表在测量电流时需要与待测电路串联,通过改变测量范围来调整内部电阻的大小,以使测量电流不会过大而导致测量过程中的误差。 万用表测量电阻的原理如下:当测量电阻时,万用表内部会通过接入待测电阻形成一个电桥电路。万用表会在待测电阻两端施加一个已知的直流电压,通过测量电桥平衡时的电压差来确定待测电阻的值。电阻越大,电桥平衡时的电压差越小。
除了上述基本原理,万用表还可通过选择合适的测量范围和功能来完成其他电学量的测量,如频率、电容、电感等。不同的测量原理和电路设计使得万用表能够适应不同的测量需求。
总结起来,万用表的测试原理是通过与待测电路建立连接,在内部建立相应的电流、电压、电阻等测量电路,利用这些电路测量电学量。在进行测量时,根据待测电学量的特性选择合适的测量范围,并注意连接方式和外部干扰等因素,以保证测量结果的准确性。它的便携性、多功能和准确性使得万用表成为电工领域不可或缺的测试工具。
万用表的原理及使用方法一、万用表的原理万用表(Multimeter),也称为多用途仪表或电表,是一种测量电流(A)、电压(V)和电阻(Ω)等物理量的仪器。
它由一个数字显示屏和多个旋钮组成,可以通过选择不同的测量范围和功能来进行各种测量。
1.1 基本原理万用表的基本原理是利用其内部的电路来测量待测量之间的电压差、电流和阻抗。
它使用了不同类型的传感器和放大器来将待测信号转换为可读取的数字形式。
1.2 测量电压在测量电压时,万用表将自身连接到待测电路中,并通过内部电路将待测电压转换成相应的数字值。
当选择正确的测量范围后,万用表会自动调整内部放大倍数以保证准确度。
1.3 测量电流在测量直流电流时,万用表需要作为一个中间设备插入到待测线路中。
根据欧姆定律,万用表会通过其内部的低阻抗回路来引导通过它的全部或部分电流,并将其转换为相应的数字值。
1.4 测量电阻测量电阻时,万用表通过在待测电阻两端施加一个已知的电压,然后测量通过待测电阻的电流来计算电阻值。
万用表会根据欧姆定律计算出电阻值,并显示在屏幕上。
1.5 其他功能除了上述基本原理外,万用表还可以进行其他类型的测量,如频率、容量、温度等。
这些功能是通过内部的传感器和特殊的测量模式实现的。
二、万用表的使用方法2.1 准备工作在使用万用表之前,需要先进行一些准备工作:•确保待测设备或线路处于断开状态,以避免短路或触电等危险。
•检查并选择正确的测量范围,确保不会超出万用表所能承受的最大值。
•确认测试引线和探头连接正确并牢固。
2.2 测量电压以下是使用万用表测量直流和交流电压(分别称为直压和交压)的步骤:a) 测量直流电压(直压)1.将功能旋钮选择到“V”或“DCV”档位。
2.将红色测试引线连接到“VΩmA”插孔,将黑色测试引线连接到“COM”(公共地)插孔。
3.将红色测试引线的探头接触待测电路的正极,黑色测试引线的探头接触负极。
4.读取显示屏上的数值,即为待测电压值。
万用表AC-DC测量原理同其他数字万用表一样,dt830型数字万用表的核心也是直流数字电压表dvm(基本表)。
它主要由外围电路、双积分a/d转换器及显示器组成。
其中,a/d转换、计数、译码等电路都是由大规模集成电路芯片icl7106构成的。
(1)直流电压测量电路图1为数字万用表直流电压测量电路原理图,该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mv的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶,起连接作用。
图1数字万用表直流电压测量电路原理图(2)直流电流测量电路图2为数字万用表直流电流测量电路原理图,图中vd1、vd2为保护二极管,当基本表in+、in一两端电压大于zoomv时,vd1导通,当被测量电位端接入in一时,vd2导通,从而保护了基本表的正常工作,起到“守门”的作用。
r2~r5、rc.分别为各挡的取样电阻,它们共同组成了电流-电压转换器(i/u),即测量时,被测电流△在取样电阻上产生电压,该电压输人至in+、in—两端,从而得到了被测电流的量值。
若合理地选配各电流量程的取样电阻,就能使基本表直接显示被测电流量的大小。
图2数字万用表直流电流测量电路原理图(3)交流电压测量电路图3为数字万用表交流电压测量电路原理图。
由图可见,它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交-直流(ac/dc)转换电路、环形滤波电路及icl7l06芯片组成。
图中,c1为输入电容。
vd11、vd12是c)的阻尼二极管,它可以防止c1两端出现过电压而影响放大器的输入端。
r21是为防止放大器输入端出现直流分量而设计的直流通道。
vd5、vd6互为反向连接,称为钳位二极管,起“守门”作用,防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大,放大后的信号经c5加到二极管vd7、vd8上,信号的负半周通过vd7,正半周通过vd8,完成对交流信号进行全波整流。
如何用指针式万用表测量直流电流
————————————————————————————————作者:————————————————————————————————日期:
如何用指针式万用表测量直流电流
作为电子入门者,正确使用万用表是最基本的技能,本文主要讲解如何用指针式万用表测量直流电流。
第一步:测量时转动开关至所需电流挡,测试笔应串接于被测电路中。
挡位的选择应使指针位于满刻度的2/3处,测量精度最高。
如果不知道被测电流的范围,可先用较大的量程试测出大致数值后,再转到相应量程测量。
第二步:测量5A时,红表笔插头则插到对应的插座中。
第三步:测量5A时,转动开关可放在500mA直流电流量程上。
注意:测量时红表笔要接高电位点;严禁用电流挡去测量电压;转换量程必须先将表笔从被测电路中断开。

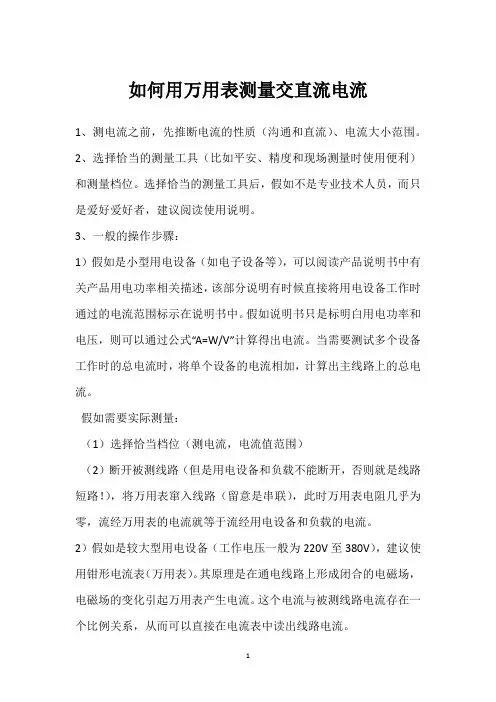

如何用万用表测量交直流电流
1、测电流之前,先推断电流的性质(沟通和直流)、电流大小范围。
2、选择恰当的测量工具(比如平安、精度和现场测量时使用便利)和测量档位。
选择恰当的测量工具后,假如不是专业技术人员,而只是爱好爱好者,建议阅读使用说明。
3、一般的操作步骤:
1)假如是小型用电设备(如电子设备等),可以阅读产品说明书中有关产品用电功率相关描述,该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。
假如说明书只是标明白用电功率和电压,则可以通过公式“A=W/V”计算得出电流。
当需要测试多个设备工作时的总电流时,将单个设备的电流相加,计算出主线路上的总电流。
假如需要实际测量:
(1)选择恰当档位(测电流,电流值范围)
(2)断开被测线路(但是用电设备和负载不能断开,否则就是线路短路!),将万用表窜入线路(留意是串联),此时万用表电阻几乎为零,流经万用表的电流就等于流经用电设备和负载的电流。
2)假如是较大型用电设备(工作电压一般为220V至380V),建议使用钳形电流表(万用表)。
其原理是在通电线路上形成闭合的电磁场,电磁场的变化引起万用表产生电流。
这个电流与被测线路电流存在一个比例关系,从而可以直接在电流表中读出线路电流。
万用表测电流图列。
万用表的工作原理
首先,我们来了解一下万用表的组成部分。
万用表主要由电压测量部分、电流
测量部分、电阻测量部分和功能选择部分组成。
在测量电压时,万用表会通过电压测量部分将待测电路与万用表内部的电压测量电路连接起来,从而实现对电压的测量。
在测量电流时,万用表会通过电流测量部分将待测电路与万用表内部的电流测量电路连接起来,从而实现对电流的测量。
在测量电阻时,万用表会通过电阻测量部分将待测电阻与万用表内部的电阻测量电路连接起来,从而实现对电阻的测量。
功能选择部分则用于选择测量的参数类型,例如直流电压、交流电压、直流电流、交流电流、电阻等。
万用表的工作原理主要是基于电路原理和电学知识。
当我们在测量电压时,万
用表会将待测电路与内部的电压测量电路连接起来,通过内部的测量电路将待测电路的电压值转换成相应的电信号,然后通过显示屏显示出来。
在测量电流和电阻时,万用表也会通过类似的原理将待测电路的电流值和电阻值转换成相应的电信号,然后显示出来。
除了基本的电压、电流、电阻测量外,现代的万用表还具有许多其他功能,如
测量温度、频率、电容等。
这些功能的实现也是基于万用表内部的电路原理和传感器原理。
总的来说,万用表的工作原理是基于电路原理和电学知识,通过内部的测量电
路将待测电路的参数值转换成相应的电信号,然后显示出来。
通过功能选择部分的调节,我们可以实现对不同参数的测量,使得万用表成为一种方便、实用的电学测量工具。

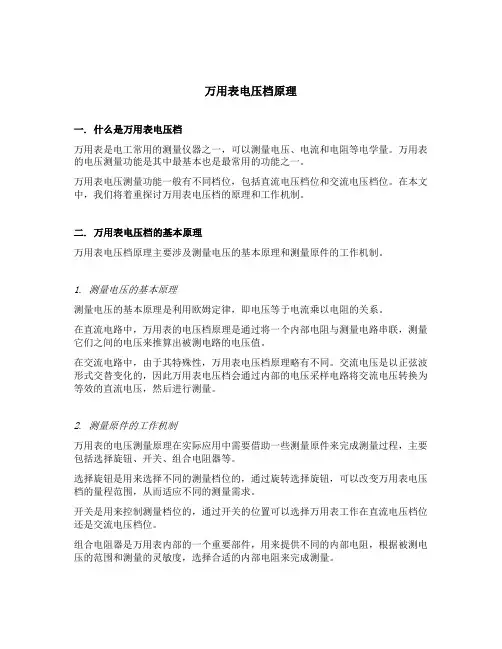

万用表电压档原理一. 什么是万用表电压档万用表是电工常用的测量仪器之一,可以测量电压、电流和电阻等电学量。
万用表的电压测量功能是其中最基本也是最常用的功能之一。
万用表电压测量功能一般有不同档位,包括直流电压档位和交流电压档位。
在本文中,我们将着重探讨万用表电压档的原理和工作机制。
二. 万用表电压档的基本原理万用表电压档原理主要涉及测量电压的基本原理和测量原件的工作机制。
1. 测量电压的基本原理测量电压的基本原理是利用欧姆定律,即电压等于电流乘以电阻的关系。
在直流电路中,万用表的电压档原理是通过将一个内部电阻与测量电路串联,测量它们之间的电压来推算出被测电路的电压值。
在交流电路中,由于其特殊性,万用表电压档原理略有不同。
交流电压是以正弦波形式交替变化的,因此万用表电压档会通过内部的电压采样电路将交流电压转换为等效的直流电压,然后进行测量。
2. 测量原件的工作机制万用表的电压测量原理在实际应用中需要借助一些测量原件来完成测量过程,主要包括选择旋钮、开关、组合电阻器等。
选择旋钮是用来选择不同的测量档位的,通过旋转选择旋钮,可以改变万用表电压档的量程范围,从而适应不同的测量需求。
开关是用来控制测量档位的,通过开关的位置可以选择万用表工作在直流电压档位还是交流电压档位。
组合电阻器是万用表内部的一个重要部件,用来提供不同的内部电阻,根据被测电压的范围和测量的灵敏度,选择合适的内部电阻来完成测量。
三. 万用表电压档的使用方法万用表电压档的使用方法主要包括选择合适的测量档位、连接测量电路、读取测量结果等步骤。
1. 选择合适的测量档位根据被测电压的范围选择合适的测量档位,通常选择最接近被测电压的量程范围。
2. 连接测量电路将万用表的测量引线正确连接到被测电路的电压端子上,注意引线的极性正确连接。
3. 读取测量结果根据万用表的显示屏上的读数,可以直接读取到被测电路的电压值,注意读数的单位和精度。
四. 万用表电压档的注意事项在使用万用表电压档时,需要注意一些事项,以确保测量的准确性和安全性。

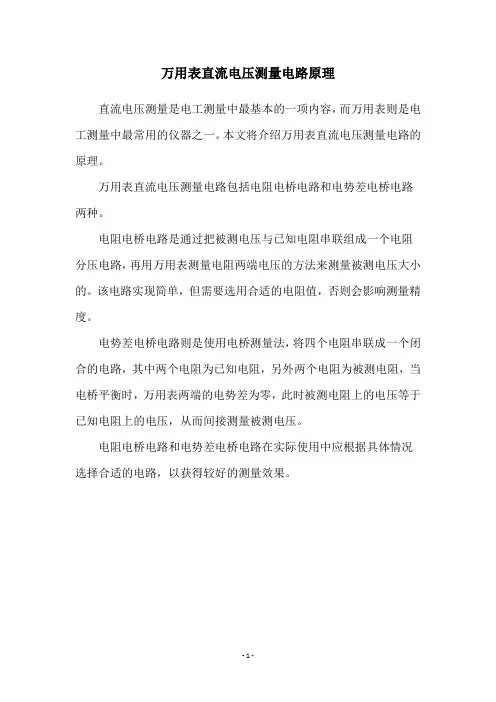

万用表直流电压测量电路原理
直流电压测量是电工测量中最基本的一项内容,而万用表则是电工测量中最常用的仪器之一。
本文将介绍万用表直流电压测量电路的原理。
万用表直流电压测量电路包括电阻电桥电路和电势差电桥电路两种。
电阻电桥电路是通过把被测电压与已知电阻串联组成一个电阻分压电路,再用万用表测量电阻两端电压的方法来测量被测电压大小的。
该电路实现简单,但需要选用合适的电阻值,否则会影响测量精度。
电势差电桥电路则是使用电桥测量法,将四个电阻串联成一个闭合的电路,其中两个电阻为已知电阻,另外两个电阻为被测电阻,当电桥平衡时,万用表两端的电势差为零,此时被测电阻上的电压等于已知电阻上的电压,从而间接测量被测电压。
电阻电桥电路和电势差电桥电路在实际使用中应根据具体情况选择合适的电路,以获得较好的测量效果。
- 1 -。

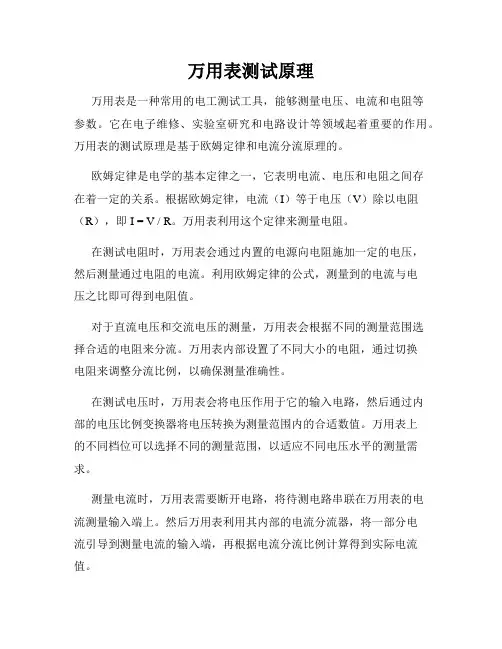

万用表测试原理万用表是一种常用的电工测试工具,能够测量电压、电流和电阻等参数。
它在电子维修、实验室研究和电路设计等领域起着重要的作用。
万用表的测试原理是基于欧姆定律和电流分流原理的。
欧姆定律是电学的基本定律之一,它表明电流、电压和电阻之间存在着一定的关系。
根据欧姆定律,电流(I)等于电压(V)除以电阻(R),即I = V / R。
万用表利用这个定律来测量电阻。
在测试电阻时,万用表会通过内置的电源向电阻施加一定的电压,然后测量通过电阻的电流。
利用欧姆定律的公式,测量到的电流与电压之比即可得到电阻值。
对于直流电压和交流电压的测量,万用表会根据不同的测量范围选择合适的电阻来分流。
万用表内部设置了不同大小的电阻,通过切换电阻来调整分流比例,以确保测量准确性。
在测试电压时,万用表会将电压作用于它的输入电路,然后通过内部的电压比例变换器将电压转换为测量范围内的合适数值。
万用表上的不同档位可以选择不同的测量范围,以适应不同电压水平的测量需求。
测量电流时,万用表需要断开电路,将待测电路串联在万用表的电流测量输入端上。
然后万用表利用其内部的电流分流器,将一部分电流引导到测量电流的输入端,再根据电流分流比例计算得到实际电流值。
万用表也可以用来测试电容和频率。
测试电容时,万用表会利用内部的交流电流源,通过测量电压和电流之间的相位关系来计算电容值。
测试频率时,万用表会通过测量周期或频率来得到精确的频率数值。
总的来说,万用表通过内部的电源、电阻、电流分流器和电压比例变换器等电路组件,根据欧姆定律和电流分流原理,实现对电压、电流、电阻、电容和频率等电学参数的测量。
它是一种灵活、实用且准确的测试工具,为电工和电子工程师提供了方便和便捷的测试手段。
万用表测电流原理一、引言万用表是电工、电子工程师和学生们经常使用的一种便携式测试仪器,它可以测量电压、电流、电阻等多种参数。
其中,测量电流是万用表的一个重要功能之一,本文将详细介绍万用表测电流的原理。
二、直流电流和交流电流在讲解测量电流之前,需要先了解一下直流电流和交流电流的概念。
直流电路中,电子从正极到负极的方向始终保持不变,因此称为直流电路。
而在交流电路中,正负极之间的方向是不断变化的,因此称为交流电路。
三、万用表测量直流电路中的电流1. 测量范围万用表可以测量多个范围内的直流电路中的电流。
不同范围对应着不同的精度和分辨率。
通常情况下,万用表会提供多个档位以供选择。
2. 选择档位在进行测量之前,需要先选择合适的档位。
如果选择了过小或过大的档位,则会导致数据失真或者无法读取数据。
因此,在选择档位时需要根据实际情况进行选择。
3. 测量方法万用表测量直流电路中的电流需要将表笔接入电路中,其中红色表笔连接正极,黑色表笔连接负极。
在接入电路之前需要确保电路已经关闭,并且万用表已经设置为直流电流测量模式。
四、万用表测量交流电路中的电流1. 测量范围与直流电路相比,万用表测量交流电路中的电流时需要考虑到频率等因素。
因此,在进行交流电路的测量时需要选择合适的档位。
2. 选择档位在进行交流电路的测量时,需要根据实际情况选择合适的档位。
如果选择了过小或过大的档位,则会导致数据失真或者无法读取数据。
3. 测量方法万用表测量交流电路中的电流需要将表笔接入电路中,其中红色表笔连接正极,黑色表笔连接负极。
在接入电路之前需要确保电路已经关闭,并且万用表已经设置为交流电流测量模式。
五、注意事项1. 在进行任何测试之前,请务必确认测试仪器和被测试设备处于安全状态。
2. 在使用万用表进行测试时,请务必按照正确的操作方法进行,以免发生意外。
3. 在测试过程中,请务必注意保护测试仪器,避免碰撞、摔落等情况。
六、总结万用表是一种非常实用的测试仪器,可以用于测量多种参数。

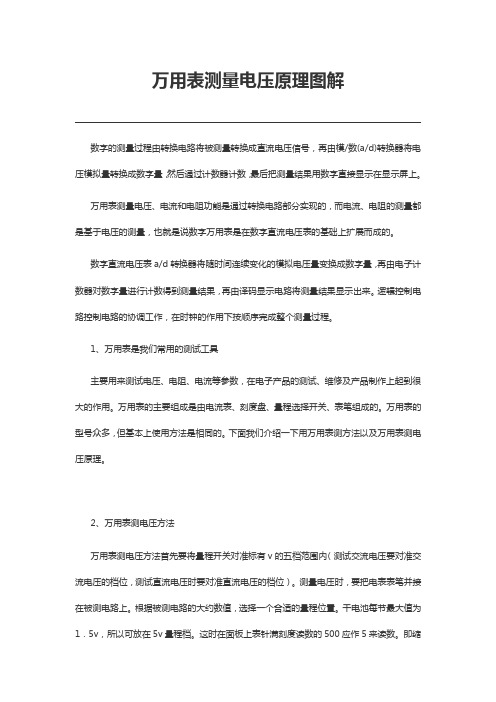

万用表测量电压原理图解数字的测量过程由转换电路将被测量转换成直流电压信号,再由模/数(a/d)转换器将电压模拟量转换成数字量,然后通过计数器计数,最后把测量结果用数字直接显示在显示屏上。
万用表测量电压、电流和电阻功能是通过转换电路部分实现的,而电流、电阻的测量都是基于电压的测量,也就是说数字万用表是在数字直流电压表的基础上扩展而成的。
数字直流电压表a/d转换器将随时间连续变化的模拟电压量变换成数字量,再由电子计数器对数字量进行计数得到测量结果,再由译码显示电路将测量结果显示出来。
逻辑控制电路控制电路的协调工作,在时钟的作用下按顺序完成整个测量过程。
1、万用表是我们常用的测试工具主要用来测试电压、电阻、电流等参数,在电子产品的测试、维修及产品制作上起到很大的作用。
万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。
万用表的型号众多,但基本上使用方法是相同的。
下面我们介绍一下用万用表测方法以及万用表测电压原理。
2、万用表测电压方法万用表测电压方法首先要将量程开关对准标有v的五档范围内(测试交流电压要对准交流电压的档位,测试直流电压时要对准直流电压的档位)。
测量电压时,要把电表表笔并接在被测电路上。
根据被测电路的大约数值,选择一个合适的量程位置。
干电池每节最大值为1.5v,所以可放在5v量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处,则读为3v。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值,读表时只要据此折算,即可读出实值。
除了电阻档外,量程开关所有档均按此方法读测量结果。
在实际测量中,遇到不能确定被测电压的大约数值时,可以把开关先拨到最大量程档,再逐档减小量程到合适的位置。
测量直流电压时应注意正、负极性,若表笔接反了,表针会反打。
如果不知遭电路正负极性,可以把万田表量程放在最大档,在被测电路上很快试一下,看笔针怎么偏转,就可以判断出正、负极性。
数字式万用表测量电路原理(1)直流电压测量电路
直流电压档电路原理图,如图3所示:
图3 直流电压档电路原理图
(2)沟通电压测量电路
沟通电压档电路原理图,如图4所示:
图4 沟通电压档电路原理图
(3)直流电流测量电路
直流电流档电路原理图,如图5所示:
图5 直流电流档电路原理图
(4)电阻测量电路
电阻档电路原理图,如图6所示:
图6 电阻档电路原理图
3、技术指标DT-830
DT830数字万用表技术指标,如表1所示:
表1 DT830数字万用表技术指标
4、使用及修理说明
(1)在数字万用表中使用的时候应首先依据说明书的技术指标选择正确的功能和量程。
在检查修理的时候应依据故障的现象进行检查修理。
首先必需检查电源。
然后,依据显露出来的故障迹象,可分别检查显示规律、显示器,A/D转换器。
(2)假如有一种功能不正常,比如,测量电流时不能精确读数,而其他的功能在各个量程上都是正确的。
明显,故障肯定消失在电流一电压转换电路。
这一部分还打算于参考信号源,还应对参考信号源进行检查排故。
(3)对数字规律部分,没有必要进行任何校准,而对模拟部分(特殊是A/D转换器,电阻和沟通变直流的变换电路中),每次更换元件后都应进行校准调整。
万用表使用实验原理
万用表使用实验原理:
万用表是一种常用的电测量仪器,可以用于测量电压、电流、电阻等电学量。
其使用原理主要包含以下几个方面:
1. 电压测量原理:
万用表的电压测量是基于欧姆定律进行的。
根据欧姆定律,电压等于电流与电阻的乘积。
万用表通过内部电路将待测电压与内部的电阻串联,然后通过电流测量和计算来得到待测电压的数值。
2. 电流测量原理:
万用表的电流测量依赖于毫伏表原理。
当电流流过被测电路时,会引起电路两点之间的电压降,通过测量电压降并根据欧姆定律计算电流大小。
3. 电阻测量原理:
万用表的电阻测量基于电压和电流的测量。
通过将万用表的电极接触待测电阻两端,测量通过电阻的电流和电压,并根据欧姆定律计算出电阻值。
需要注意的是,使用万用表时应选择适当的量程和测量档位,以保证测量结果的准确性。
另外,万用表的接线要正确,避免短路或接反等错误操作。
在测量前,还需检查万用表是否正常工作,如电池电量是否充足等。

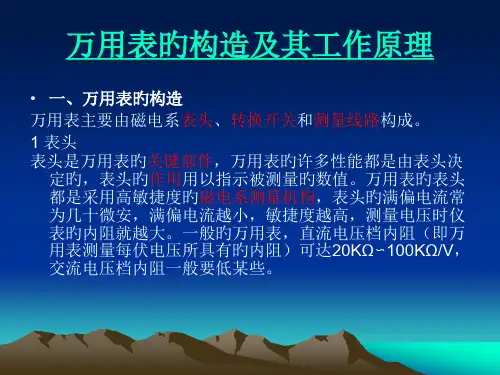

指针式万用表的工作原理指针式万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。
当微小电流通过表头,就会有电流指示。
但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。
指针式万用表的表头一般是一只直流微安表,它是万用表的核心,万用表的灵敏度、准确度等级、阻尼特性等重要性能通常由表头的性能决定。
表头的灵敏度是以满刻度时的测量电流来衡量的,此电流又称满偏电流(满偏电流大多在1 0~100μA范围内),表头的满偏电流越小,灵敏度就越高。
其灵敏度用满偏电流的倒数表示,通常情况下为:20000Ω/V DC;4000Ω/V AC。
指针式万用表工作时通过转换开关来选择不同的挡位,如图1所示。
图1 指针式万用表原理简图万用表的转换开关是一个多挡位的旋转开关。
用来选择测量项目的种类和量程(或倍率)。
一般的万用表测量项目包括直流电流“mA”、直流电压“V”、交流电压“V ~”、电阻“Ω”。
每个测量项目又划分为几个不同的量程(或倍率)以供选择。
测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流。
指针式万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。
当转换开关拨到直流电流挡时,可分别与5个接触点接通,用于500mA、50mA、5mA、0.5mA和50μA量程的直流电流测量。
同样,当转换开关拨到欧姆挡时,可用×1、×10、×100、×1k、×10k倍率分别测量电阻;当转换开关拨到直流电压挡时,可用于0.25V、1V、2.5V、10V、50V、250V、500V和1000V量程的直流电压测量;当转换开关拨到交流电压挡时,可用于10V、50V、250V、500V、1000V量程的交流电压测量。
表笔分为红、黑两支。
使用时应将红色表笔插入标有“+”号的插孔中,黑色表笔插入标有“-”号的插孔中。
用万用表来测量直流电流和直流电压的工作原理
————————————————————————————————作者:————————————————————————————————日期:
用万用表来测量直流电流和直流电压的工作原理
万用表是我们用电检测仪器中最常用的,万用表使用有很多小技巧,今天就来与大家分析一下用万用表来测量直流电流和直流电压的工作原理。
1、首先来看看直流电流测量电路工作原理
指针式万用表的主要元件是一只磁电系电流表,通常称为表头。
但一只表头只能测量小于它的灵敏度的电流。
为了扩大被测电流的量程,就需要给它并上分流电阻,使流过表头的电流为被测电流的一部分从而扩大量程。
为了在测量大小不同电流时得到一定的精确度,电流表都是设计成多档量程的。
应用最多的是闭路抽头式分流电路,其电路如图所示。
图中R1~R5统称为总分流电阻RS,实际产品中,为了便于调整和成批生产,
总分流电阻RS大多采用较大的整数千欧的阻值,表头上再串联一只可变线绕电阻R0,当表头参数有变化时仍可以得到补偿并方便调整。
2、直流电压测量电路工作原理
根据欧姆定律U=IR,则一只灵敏度为I、内阻为R的电流表,本身就是一只量程为U的电压表,如一只100μA的电流表,它的内阻为1.5KΩ,能用来测量的电压量程为0.15V, 显然是不实用的,但是我们可以给它串接一只电阻,来扩大它的量程范围。
如串接一只8.5 KΩ的电阻,量程就可扩展为1V,这时该电压表的内阻为10KΩ。
这就引出直流电压灵敏度这一概念了;针对该例,这只电压表测量每伏直流电压时需要10KΩ内阻,即:10KΩ/V。
有了电压灵敏度就个概念,就可以很方便的将电压表各档的内阻计算出来。
同时,直流电压灵敏度越高,测量直流电压时分去的电流越小,测量结果越准确。
直流电压测量电路如图2所示。
图中RS为直流电流档的分流电阻,R6~R10为各电压测量档的降压电阻。
