上海物理光的折射 透镜单元测试卷(解析版)

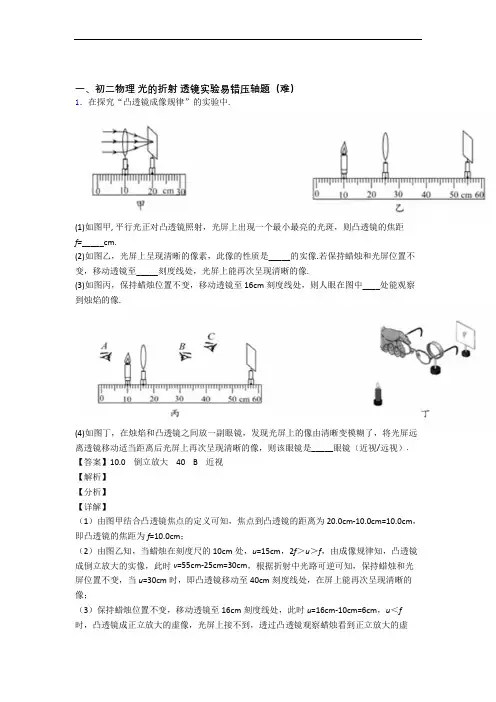

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

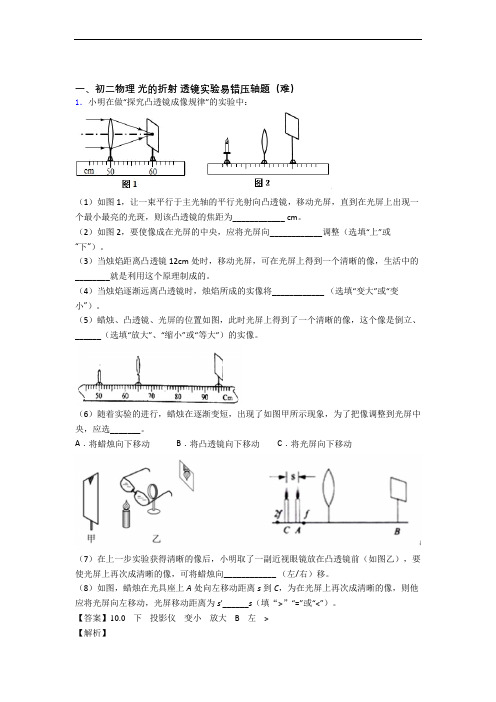

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

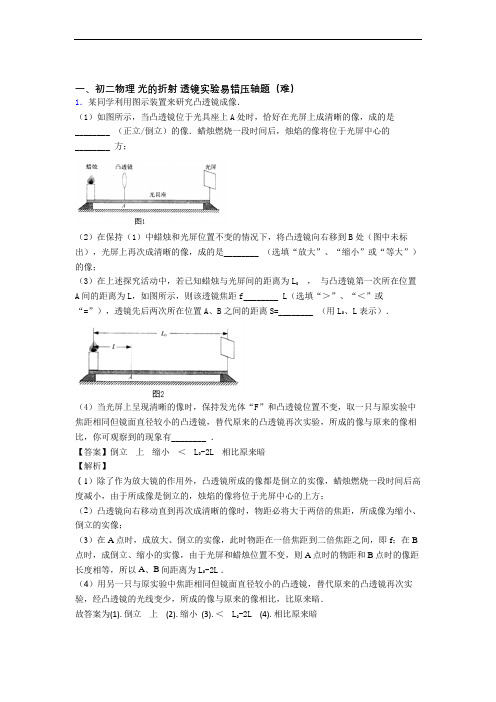

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

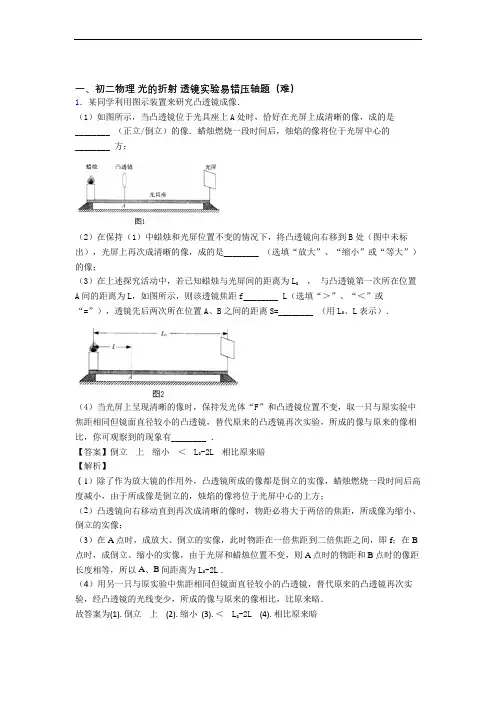

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

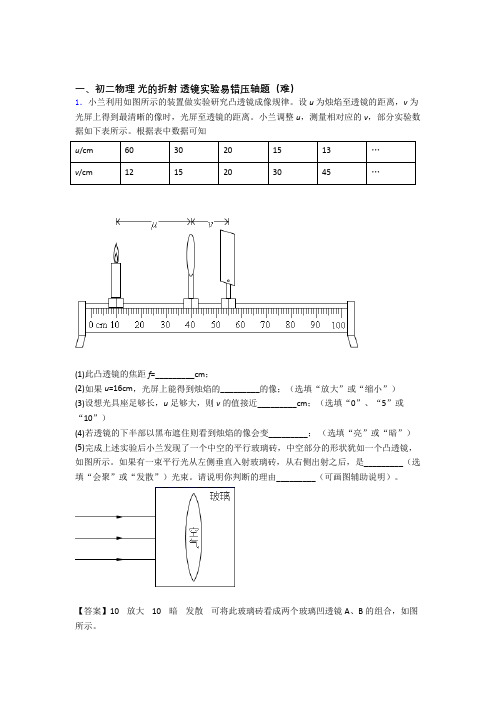

一、初二物理光的折射透镜实验易错压轴题（难）1．小兰利用如图所示的装置做实验研究凸透镜成像规律。

设u为烛焰至透镜的距离，v为光屏上得到最清晰的像时，光屏至透镜的距离。

小兰调整u，测量相对应的v，部分实验数据如下表所示。

根据表中数据可知u/cm6030201513…v/cm1215203045…(1)此凸透镜的焦距f=_________cm；(2)如果u=16cm，光屏上能得到烛焰的_________的像；（选填“放大”或“缩小”）(3)设想光具座足够长，u足够大，则v的值接近_________cm；（选填“0”、“5”或“10”）(4)若透镜的下半部以黑布遮住则看到烛焰的像会变_________；（选填“亮”或“暗”）(5)完成上述实验后小兰发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图所示。

如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是_________（选填“会聚”或“发散”）光束。

请说明你判断的理由_________（可画图辅助说明）。

【答案】10 放大 10 暗发散可将此玻璃砖看成两个玻璃凹透镜A、B的组合，如图所示。

平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的【解析】【分析】【详解】(1)[1]由表格知，当u=20cm，v=20cm时，凸透镜成的是等大的实像，而2f=20cm所以凸透镜的焦距f=10cm(2)[2]u=16cm时，f<u<2f，所以此时所成的是放大的实像。

(3)[3]据凸透镜的成像特点，成实像时物距越远，则像距离越小。

而u足够大时，v会逐渐靠近焦点，但不会越过焦点，所以v的值接近10cm。

(4)[4]若透镜的下半部以黑布遮住，则看到的像会暗，因为黑布遮住了部分射入透镜的光线。

(5)[5][6]因为平行玻璃砖中间是空的，则此玻璃砖相当于两个凹透镜的组合（具体见下图），平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的。

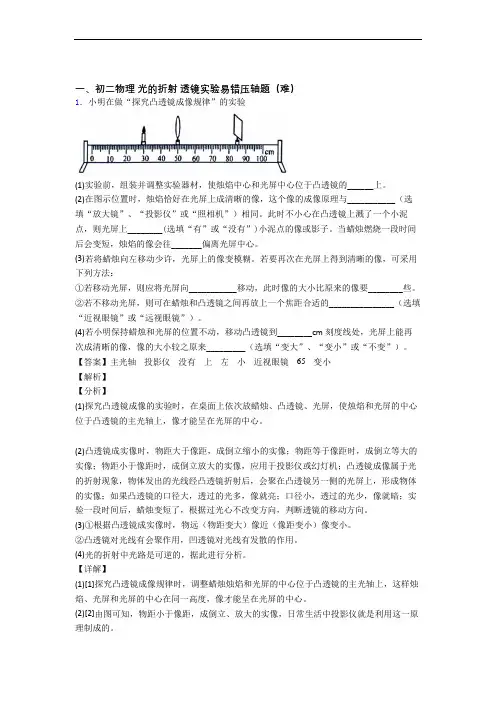

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验(1)实验前，组装并调整实验器材，使烛焰中心和光屏中心位于凸透镜的______上。

(2)在图示位置时，烛焰恰好在光屏上成清晰的像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。

此时不小心在凸透镜上溅了一个小泥点，则光屏上________(选填“有”或“没有”)小泥点的像或影子。

当蜡烛燃烧一段时间后会变短，烛焰的像会往_______偏离光屏中心。

(3)若将蜡烛向左移动少许，光屏上的像变模糊。

若要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏向___________移动，此时像的大小比原来的像要________些。

②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_______________（选填“近视眼镜”或“远视眼镜”）。

(4)若小明保持蜡烛和光屏的位置不动，移动凸透镜到________cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来_________（选填“变大”、“变小”或“不变”）。

【答案】主光轴投影仪没有上左小近视眼镜65变小【解析】【分析】(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，使烛焰和光屏的中心位于凸透镜的主光轴上，像才能呈在光屏的中心。

(2)凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像，应用于投影仪或幻灯机；凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗；实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向。

(3)①根据凸透镜成实像时，物远（物距变大）像近（像距变小）像变小。

②凸透镜对光线有会聚作用，凹透镜对光线有发散的作用。

第4章光的折射透镜单元测试（时间：100分钟共31小题满分：100分）一、选择题（每题2分，共24分）1. 如图所示的现象中，由光的折射形成的是（）A.光污染B.手影C.月亮的“倒影”D.海市蜃楼【答案】D【解析】A、光污染是因为发生了镜面反射，是由于光的反射形成的，A不符合题意；B、手影是由于光的直线传播形成的，B不符合题意；C、月亮的“倒影”属于平面镜成像，是光的反射形成的现象，C不符合题意；D、海市蜃楼是由于光的折射形成的，D符合题意。

故答案为：D。

2. 光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）A. B. C. D.【答案】D【解析】A、图中描述的是光从玻璃斜射入空气中的情境，反射光线的方向错误，不符合反射定律；折射角小于入射角，不符合折射定律，A图不符合题意。

B、图中描述的是光从空气斜射入玻璃中的情境，反射光线的方向错误，不符合反射定律；折射角大于入射角，符合折射定律，B图不符合题意。

C、图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角等于入射角，不符合折射定律，C图不符合题意符合题意。

D、图中描述的是光从空气斜射入玻璃中的情境，反射角等于入射角，符合反射定律；折射角大于入射角，符合折射定律，D图符合题意。

故答案为：D。

3.人们在生活中遇到的透镜及其组合所成的像，其中只能成实像的是（）A.眼睛B.放大镜C.显微镜D.望远镜【答案】A【解析】A、眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏，外界物体在视网膜上所成的像是倒立、缩小的实像。

正确；B、放大镜是利用凸透镜成正立、放大的虚像制成的，错误；C、显微镜的目镜和物镜都是利用凸透镜成放大的像制成的，物镜使物体成倒立、放大的实像，目镜使物体成正立、放大的虚像，错误；D、望远镜是利用两个凸透镜的组合制成的；目镜使物体成正立、放大的虚像，错误。
