高中物理(沪科版选修3-1)学业分层测评：第3章 学习使用多用电表 含答案

学习使用多用电表A组1.(多选)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A.每次换挡必须重新调零后再测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻时,应该把该电阻与电阻断开D.测量阻值不同的电阻时都必须重新调零答案:AC2.图中E为电池,R1、R2为电阻,K为开关。

现用多用电表测量流过电阻R2的电流。

将多用电表的选择开关调至直流电流挡(内阻很小)以后,正确的接法是()A.保持K闭合,将红表笔接在A处,黑表笔接在B处B.保持K闭合,将红表笔接在B处,黑表笔接在A处C.将K断开,红表笔接在A处,黑表笔接在B处D.将K断开,红表笔接在B处,黑表笔接在A处解析:用多用电表测量流过电阻R2的电流时,需将多用电表与R2串联,若保持K闭合,将红、黑表笔接在A、B处,则开关K将电表短路,并没有将电表接入电路,电表中无示数,故选项A、B 错误。

电路中电流方向从A到B,断开K后,电流从电表的正极入、负极出,所以红表笔接在A 处,黑表笔接在B处,选项C正确,选项D错误。

答案:C3.有一个多用电表,其欧姆挡的四个量程分别为“×1”“×10”“×100”“×1 k”,某学生把选择开关旋到“×100”挡测量一未知电阻时,发现指针偏转角度很大,为了减少误差,他应该()A.换用“×1 k”挡,不必重新调整调零旋钮B.换用“×10”挡,不必重新调整调零旋钮C.换用“×1 k”挡,必须重新调整调零旋钮D.换用“×10”挡,必须重新调整调零旋钮答案:D4.(多选)用多用电表的欧姆挡(×1 k)检验性能良好的晶体二极管,发现多用电表的指针向右偏转的角度很小,这说明()A.二极管加有正向电压,故测得电阻很小B.二极管加有反向电压,故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极解析:用欧姆挡进行检查,指针向右偏转的角度很小,说明电阻值接近无穷大,二极管加有反向电压。

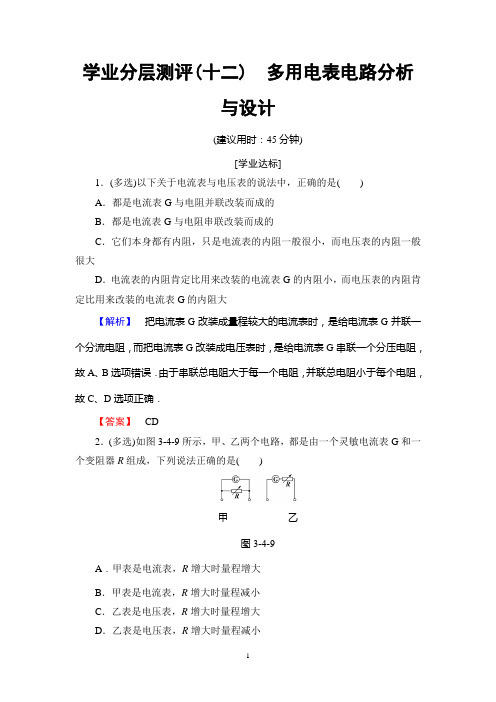

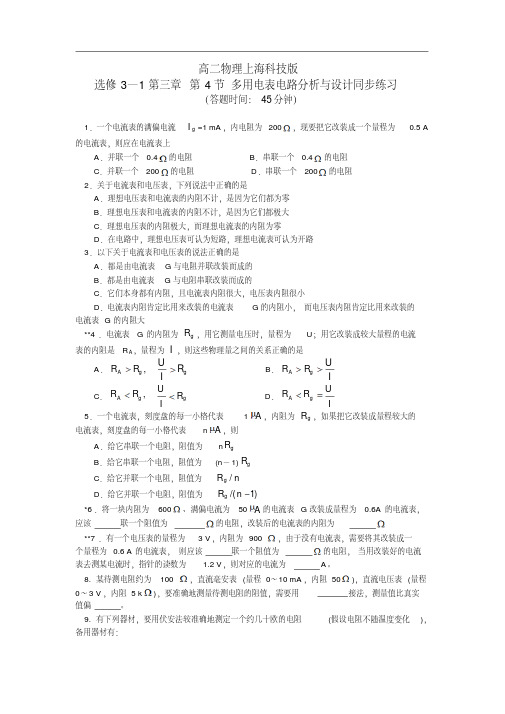

学业分层测评(十二) 多用电表电路分析与设计(建议用时：45分钟)[学业达标]1．(多选)以下关于电流表与电压表的说法中，正确的是()A．都是电流表G与电阻并联改装而成的B．都是电流表G与电阻串联改装而成的C．它们本身都有内阻，只是电流表的内阻一般很小，而电压表的内阻一般很大D．电流表的内阻肯定比用来改装的电流表G的内阻小，而电压表的内阻肯定比用来改装的电流表G的内阻大【解析】把电流表G改装成量程较大的电流表时，是给电流表G并联一个分流电阻，而把电流表G改装成电压表时，是给电流表G串联一个分压电阻，故A、B选项错误．由于串联总电阻大于每一个电阻，并联总电阻小于每个电阻，故C、D选项正确．【答案】CD2．(多选)如图3-4-9所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是()甲乙图3-4-9A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小【解析】由电流表原理可知甲为电流表，且R增大时，干路电流减小，量程减小，B正确．乙为电压表且R越大，量程U＝I g(R g＋R)越大，C正确．【答案】BC3．把一只量程为10 mA、内阻为100欧的电流表改装成一只量程为10 V的电压表，则应该给这只电流表()A．串联一个阻值为900欧的电阻B．串联一个阻值为100欧的电阻C．并联一个阻值为900欧的电阻D．并联一个阻值为100欧的电阻【解析】串联电阻R＝10 V/10 mA－100 Ω＝900 Ω.【答案】 A4．一个电流表的刻度盘的每1小格代表1 μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()【导学号：29682069】A．给它串联一个电阻，阻值为nR gB．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为R g nD．给它并联一个电阻，阻值为R gn－1【解析】电流表的量程变为原来的n倍，故应并联分流电阻R＝1n－1R g.选项D正确．【答案】 D5．如图3-4-10所示，将一个电流计G和一个电阻串联可以改装成电压表，将一个电流计G和一个电阻并联可以改装成电流表，要使它们的量程增大，R1、R2应如何变化()。

姓名，年级：时间：3．1 学习使用多用电表1。

认识多用电表及其表盘．2。

会使用多用电表测直流电压、电流及导体电阻．(重点）3．会用多用电表判断二极管的正、负极．（重点）一、认识多用电表1．组成：多用电表由一个小量程的电流表(俗称表头）和电路元件组成．2．面板:多用电表面板的上半部为表盘，分别标有电压、电流、和电阻的刻度线，用于读取这些电学量的测量值．面板中央的定位螺丝为机械调零旋钮,用于调节指针的“0”位．面板下半部中间的旋钮是功能选择开关，周围标有各种测量功能及量程．面板右边有一个电阻挡的调零旋钮．面板的下方有两个标有“＋”“－”的插孔,用于插红、黑测试表笔．3．符号：“V"表示直流电压挡，“V”表示交流电压挡,“mA”表示直流电流挡，“Ω”表示电阻挡．仔细观察多用电表的刻度盘,电压、电流、电阻的刻度都是均匀分布的吗？电压、电流的零刻度在刻度盘哪一侧？电阻的零刻度又在哪一侧？提示:电压、电流的刻度是均匀分布的，电阻刻度是不均匀的；电压、电流的零刻度在左端,而电阻的零刻度在右侧．二、使用多用电表1．使用多用电表前，应检查指针是否停在刻度线左端的“0”位置．如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮，使指针指“0”．再将红、黑测试表笔分别插入“＋”“－”插孔．2．电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上．测量结束后,要将功能选择开关旋转到交流电压挡的最大量程处或“off”处,以保护多用电表．3．用多用电表判断晶体二极管的极性目前广泛使用的二极管是晶体二极管，它是用半导体材料制成的电子元件．二极管有两根引线，一根叫正极，一根叫负极．二极管具有单向导电性．当给二极管加上一定的正向电压时，它的电阻值很小；当给二极管加上反向电压时，它的电阻值变得很大．晶体二极管的这种导电特性可以概括成“正向导通，反向截止”．二极管的符号:(1)多用电表的所有刻度都是均匀分布的．( ）（2)应用多用电表无论测电压、测电流还是测电阻时,电流都是从红表笔流入电表．( ) (3）欧姆表换挡后不需要再欧姆调零．（)提示：（1)×（2)√（3)×多用电表的使用方法学案导引1．多用电表的常见用途有哪些？2．应用多用电表时的一般原则和步骤是什么?1．多用电表使用的一般规则和说明(1）测量前，应先检查表针是否停在左端“0”位置，如果没有停在“0”位置，要用螺丝刀轻轻转动表盘下方中间部位的调零螺丝，使指针指“0”．然后将红表笔和黑表笔分别插入正(＋)、负(－）测试笔插孔．(2）测量时,应先把功能选择开关旋到相应的测量挡位和量程上,读数时要读跟功能选择开关的挡位对应的刻度盘上的示数．（3）测电流、电压时，被测的电流、电压值不要超过相应的量程,可先选择大量程,再换小量程．尽量让指针指在表盘中央附近，这样可使读数更准确一些．2．测量电阻时还要注意以下几个方面(1）选挡:选择欧姆挡量程时，应尽可能使指针在中央刻度的位置附近．把功能选择开关旋到欧姆挡上，并根据估测电阻的大小，把选择开关旋到相应的挡位．（2)调零：把两根表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零刻度上．(注意：电阻挡的零刻度在刻度盘的右端)（3)测量（读数）:把两只表笔分别与待测电阻的两端相接，进行测量，表针示数乘以量程倍率数，即为待测电阻的阻值．(4)测量时,应先将待测电阻与电路断开，不可用手接触表笔金属部分，防止触电以及引起误差．(5）测量后，实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“off"处或交流电压挡的最大量程处．如果长期不用，应取出表内的电池．（多选）欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是（)A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时,表针偏转角度越大，待测电阻值越大［思路点拨］明确欧姆表测量的是电阻，根据测电阻的操作过程分析是解题的关键．[解析] 每次测量电阻之前都要进行电阻调零，所以A对；由欧姆表内部结构可知B错C 对；测电阻时,表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错．［答案] AC1.用已调零且功能选择开关指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值为________Ω.若将该表功能选择开关置于1 mA挡测电流，表盘仍如图所示，则被测电流为________mA．解析：从电阻刻度线可读出电阻值为22×10＝220 Ω，测直流电流时，从中间一条刻度线读数,用“0~10”这组数据，在此“10”代表“1 mA”，故指针指“4”,则电流为错误!×1 mA＝0.4 mA，注意有效数字位数，所以被测电流为0.40 mA．答案:220 0.40判断二极管的正、负极学案导引1．二极管的特性有哪些？2．用多用电表测正、反向电阻时，阻值有何不同？1．二极管的单向导电性（1)二极管：二极管全称为晶体二极管，它是用半导体材料制成的电子元件,二极管有两根引线，一根叫正极，一根叫负极，电路元件符号如图所示．(2）二极管的特点：当给二极管加上一定的正向电压时如图甲所示，它的电阻值很小，就像一个接通的开关一样;当给二极管加上反向电压时如图乙,它的电阻值变得很大，就像断开的开关一样，二极管只允许电流沿一个方向通过，这就是二极管的单向导电性．（3）导通方向:在图中符号上箭头的指向表示允许电流通过的方向，用多用电表测量它的电阻时，正向电阻很小，反向电阻很大．2．测二极管的正反向电阻(1)测正向电阻：将多用电表的电阻挡量程拨到“×10”位置上，将红表笔插入“＋"插孔，黑表笔插入“－”插孔，然后两表笔短接，进行电阻调零后,将黑表笔接触二极管的正极，红表笔接触二极管的负极，稳定后读取示数，乘倍率求出正向电阻R1。

高中物理学习材料唐玲收集整理第3章 3.1(本栏目内容，学生用书中以活页形式分册装订成册！) 1．下列关于欧姆表测电阻操作的说法中错误的是( )A．测量前必须调零，并且每测一次电阻都要重新调零B．待测电阻如果是连在电路中的，应当首先把它与电路其他元件断开后再进行测量C．为了使测量结果比较准确，应该在读数时小数点后面多估读几位D．测量结束后应当拔出表笔，并把换挡旋钮拨到“OFF”的位置(或交流高压挡)【答案】AC2．在做“用多用电表探索黑箱内的电学元件”的实验中，有这样两步操作：①选择“V —10”挡，将红、黑表笔分别接A、B点时，无电压，红、黑表笔分别接B、A点时，也无电压；②选择“Ω—×100”挡，将红、黑表笔分别接A、B点时，指针几乎没有什么偏转，而将红、黑表笔分别接B、A点时，指针偏转很大角度．据此，我们可以判断黑箱内电学元件接法可能是下图中的 ( )【答案】 D3．使用多用电表测电阻时，下列说法中符合实际的有( )A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多【答案】ABD4．用表盘为图所示的多用电表正确测量了一个13 Ω的电阻后，需要继续测量一个阻值大概是2 kΩ左右的电阻．在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必须的？请选择其中有用的，按操作顺序写出：________.A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零B．将红表笔和黑表笔接触C．把选择开关旋转到“×1 k”位置D．把选择开关旋转到“×100”位置E．调节欧姆调零旋钮使表针指向欧姆零点【答案】D、B、E5.某同学利用多用表的欧姆挡测一电阻，该同学先将多用电表拨至欧姆挡的“×10”挡位，经过调零后将两表笔接被测电阻的两端，结果盘面上指针的位置如右图所示，你认为该同学在测量时应选哪一挡位比较合理？________.【答案】×1006．某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×10”挡测量时，指针指示位置在第11和第12刻度线的正中间(如图甲所示)，则其电阻值________(填“大于”、“等于”或“小于”)115 Ω. 如果要用这只多用电表测量一个约2000 Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是________(填“×10”、“×100”或“×1 k”)．用多用电表测量性能良好的晶体二极管的电阻(如图乙所示)，交换两表笔前后两次测得的电阻差异明显，那么多用电表测得电阻较小的一次，其与____(填“红”或“黑”)表笔相连的一端为二极管的A极．【答案】小于×100 红7．下图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小的是________．【解析】由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流；由题图知选择量程为100 mA，故指针指示读数为50 mA.【答案】乙电阻50 mA8．用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如下图(1)、(2)、(3)所示三个图，由图可知，图________中的二极管是好的，该二极管的正极是________端．【解析】根据二极管加正向电压时，电阻值越小越好，但不能为零，否则二极管已被击穿，加反向电压时，电阻值越大越好，但不能无穷大，否则二极管引线断开．由题图可知，图(1)、(3)二极管是坏的，图(2)中二极管是好的，且左边图加的是反向电压，右边图加的是正向电压，由于红表笔插入的是“＋”测试孔，与内部电池负极相连，故二极管正极是a 端．【答案】(2) a9．一只多用电表的测电阻部分共分“Ω—×1”、“Ω—×10”、“Ω—×100”、“Ω—×1 k”四挡，表面电阻刻度如下图(a)所示．某学生用这只多用电表来测一个电阻的阻值，他选择“Ω—×100”挡，并按使用规则正确地调整好了多用电表．测量时表针的偏转如图(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是______(填步骤前的字母代号)；在应该进行的操作步骤，按顺序应选①________②________③________④________⑤________(填步骤前的字母代号)．A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关旋转到交流电压的最高挡D．在两表笔分离的情况下，调节电表的调整定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上【答案】Ω—×1k D B A F E C10．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)错误一：________________________________________________________________________ 错误二：________________________________________________________________________ 错误三：________________________________________________________________________(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”量程，这时表针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指表针所示的电压值为________V.【答案】(1)错误一：换用“×10”的欧姆挡，应该换用“×1 K”的欧姆挡．错误二：换挡后没有进行欧姆调零．错误三：使用完后没有将选择开关转到“OFF”或交流电压最高挡．(2)1 650 47 23.511．一多用电表的电阻挡三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进一步测量，应换到________挡．如果换挡后立即用表连接电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________Ω.【解析】用×10挡测量时发现指针偏转角较小，即电阻读数较大，所以应换倍率大的×100挡；换挡后要先把电阻调零，然后再测电阻．由题图知读数为22，再乘以100倍，所以电阻为2.2×103Ω.【答案】×100 调零(或重新调零) 2.2×10312．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔．____________.根据下图所示指针位置，此被测电阻的阻值约为________Ω.(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是( )A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【解析】(1)①使用欧姆表时，指针指在“中值”附近较为准确．②由图知，中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．③测量前必须调零．④实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.(2)指针偏角过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．【答案】(1)c、a、b、e 30 k(或30 000) (2)A、C。

第3章从电表电路到集成电路训练1 学习使用多用电表1．关于多用电表的使用，下列说法正确的是________．A．测电流、电压时将多用电表并联在电路中B．测电流、电压时，应使电流由红表笔经“＋”插孔流入电表C．测电阻时，应将选择开关置于合适的倍率挡D．只用多用电表判断二极管的极性时，应将选择开关置于直流电压挡2．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是________．A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确3．一同学使用多用电表测量某一电阻R x的阻值，他在调好多用电表后，用“×100”挡测量，发现指针偏转过大，为了更准确地测量，他又进行了如下的操作．该同学的操作中错误的是________．A．把选择开关拨至“×1 k”挡B．把两表笔接触，然后用螺丝刀轻轻旋动定位螺丝，使指针为零C．把两表笔分别与R x的两端接触，为使它们接触良好，用双手捏住接触处D．把表笔从插孔中拔出，将多用电表放回原处图1(1)某同学连接的电路如图1所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大5．如图2，关于多用电表表盘上的刻度，下列说法正确的是________．图2A．直流电流刻度和直流电压刻度都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．交流电压刻度是不均匀的D．电阻刻度上的零刻度与直流电流的最大刻度相对应6．如图3所示为一多用电表表盘．图3(1)如果用直流10 V挡测量电压，则读数为________ V.(2)如果用直流100 mA挡测量电流，则读数为____________________________________mA.(3)如果用×100挡测电阻，则读数为________ Ω.7．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接D．将两根表笔分别接触待测电阻的两端，记下读数E．调节欧姆调零旋钮，使指针停在0 Ω刻度线上F．将选择开关拨至交流电压最高挡图4将上述中必要的步骤选出来，这些必要步骤的合理的顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图4所示，则此未知电阻的阻值R x＝________.[方法技巧组]8．用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图5中的①、②、③所示．由图可知，图________中的二极管是好的，该二极管的正极是________端．图5[创新应用组]9．(2012·江苏·10)如图6所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．图6(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图7中多用电表的______(选填“A”、“B”或“C”)．图7(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图7所示．两表笔接的接点多用电表的示数a、b________Ωa、c10.0 Ω答案1．BC 2．D3．ABCD4．(1)①R1②R1和R2串联③R2(或电源)(2)D 5．ABD6．(1)6.8(2)68(3)8007．C、A、E、D、F160 Ω8．②a9．(1)A(2)短暂(3)5.0电路如图所示。

自我小测1把电流表改装成电压表时，下列说法正确的是()A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不可能增大2关于电流表与电压表，以下说法正确的是…()A．都是用电流表G与电阻并联改装而成的B．都是用电流表G与电阻串联改装而成的C．它们本身都有内阻，只是电流表的一般很小，而电压表内阻一般很大D．电流表的内阻肯定比用来改装的电流表G的内阻小，而电压表的内阻肯定比用来改装的电流表G的内阻大3用甲、乙两个完全相同的电流表表头改装成量程分别为0～5 V和0～10 V的电压表，串联后接在12 V的电压上，则()A．两表的电压示数相同，均为6 VB．两表头的指针的偏角相同C．两表头的指针的偏角不相同D．两表的电压示数不同4如图所示，将一个改装的电流表接入电路和标准表进行校准，发现待测表的读数比标准表的读数偏大一些，如果通过表头的电流Ig是准确的，出现的误差可能是下述哪种原因引起的？()A．Rg的测量值比真实值偏大B．Rg的测量值比真实值偏小C．所并联的R并比公式R并′＝IgRgI－Ig计算出的R并′偏小D．所并联的R并比公式R并′＝IgRgI－Ig计算出的R并′偏大5如下图所示为一双量程电压表的示意图。

已知电流表的量程为0～100 μA，内阻为600 Ω，则图中串联的分压电阻R1＝________Ω，R2＝________ Ω。

6有一个量程为0～0.5 A的电流表，与阻值为1 Ω的电阻并联后通入0.6 A的电流，电流表的示数为0.4 A，若将该电流表的量程扩大为0～5 A，则应________联一个阻值为________Ω的电阻。

7有一只量程为0～1 mA的电流表，刻度盘共有50格，若给它并联一个10－2Ω的电阻，则可将它改装成一个量程为0～1 A的电流表。

若要把这个量程为0～1 mA的电流表改装成一个量程为0～10 V的电压表，应在电流表上串接一个________ Ω的电阻。

章末过关检测(三)(时间：60分钟，满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分.在每小题给出的四个选项中，只有一个选项正确)1.有关电流的下列说法中正确的是( )A ．在导体中，只要自由电荷在运动，就一定会形成电流B ．电流的方向就是电荷定向移动的方向C ．电流总是从外电路中电势高的一端流向电势低的一端D ．电路中自由电荷定向移动的速度与真空中的光速相等解析：选C ．电荷的定向移动才形成电流，A 错；正电荷定向移动方向为电流方向，B 错；电路中自由电荷的定向移动速度大小的数量级为10－5 m/s ，D 错.2.某一探测器因射线照射，内部气体电离，在时间t 内有n 个二价正离子经过某一截面，同时有2n 个电子也经过该截面，则探测器电路中的电流为( )A ．0B ．2ne /tC ．3ne /tD ．4ne /t 解析：选D ．经过这个截面的有正负两种电荷，所以电量应该等于两种电荷电量绝对值的和，故电流为I ＝q t ＝n ·2e ＋2ne t ＝4ne t， A 、B 、C 错误，D 正确.3.如图所示，均匀的长方形薄片合金电阻板abcd ，ab 边长为L 1，ad 边长为L 2，当端点1、2或3、4接入电路时，R 12∶R 34是( )A ．L 1∶L 2B ．L 2∶L 1C ．1∶1D ．L 21∶L 22解析：选D ．设薄片合金电阻板的厚度为d ，当端点1、2接入电路时，根据电阻定律，电阻R 12＝ρL 1L 2d .当端点3、4接入电路时，根据电阻定律，电阻R 34＝ρL 2L 1d ，则R 12R 34＝L 21L 22，故D 正确，A 、B 、C 错误.4.如图所示的电路中，电源的电动势为E ，内阻为r ，当可变电阻的滑片P 向b 移动时，电压表V 1的示数U 1与电压表V 2的示数U 2的变化情况是( )A ．U 1变大，U 2变小B ．U 1变大，U 2变大C ．U 1变小，U 2变小D ．U 1变小，U 2变大解析：选A ．当变阻器滑片向b 移动时，接入电路的电阻增大，外电路总电阻增大，电流I 减小，则路端电压U 1＝E －Ir ，E 、r 不变，U 1变大，则电压表V 1的示数U 1变大；电压表V 2示数：U 2＝IR ，I 变小，U 2变小.5.图甲所示的电路中，电流表A 1指针指满刻度，电流表A 2的指针指满刻度的23处；图乙中，A 2指针指满刻度，A 1指针指满刻度的13处，已知A 1的内阻为0.45 Ω，则A 2的内阻为( )A ．0.1 ΩB ．0.15 ΩC ．0.3 ΩD ．0.6 Ω解析：选A ．设电流表A 1、A 2满偏电流分别为I 1、I 2；由题意可知，当电流表串联时：I 1＝23I 2① 当电流表并联时：I 2R 2＝13I 1R 1② 由于R 1＝0.45 Ω③将①③式代入②解得：R 2＝0.1 Ω.6.两根材料相同的均匀导线x 和y ，x 的长度为L ，y 的长度为2L ，串联在电路中，沿电流方向电势随长度的变化如图所示，则x 、y 横截面积之比为( )A ．2∶3B ．1∶4C ．1∶2D ．3∶1解析：选C ．由图像可得两导线上的电压相等均为4 V ，由公式R ＝U I得两导线电阻相等；由公式R ＝ρl S ，可得S ＝ρl R.R 、ρ相同，故横截面积S 与长度l 成正比，故面积比为1∶2，故C 正确.二、多项选择题(本题共4小题，每小题6分，共24分.在每小题给出的四个选项中，有多个选项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不答的得0分)7.下列说法正确的是( )A ．一个电阻和一根无电阻的理想导线并联总电阻为零B ．并联电路任一支路电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，总电阻一定减小解析：选ABC ．由并联电路的特点知：并联电路的总电阻比各支路中的任意一个分电阻的阻值都要小，且任一支路电阻增大，总电阻一定增大，所以A 、B 、C 对，D 错.8.有一电流计，内阻R g ＝25 Ω，满偏电流I g ＝3 mA ，现对它进行改装，下列说法正确的是( )A ．把它改装成量程为0.6 A 的电流表，需与它并联一个0.126 Ω的电阻B ．把它改装成量程为0.6 A 的电流表，需与它串联一个0.126 Ω的电阻C ．把它改装成量程为3 V 的电压表，需与它并联一个975 Ω的电阻D ．把它改装成量程为3 V 的电压表，需与它串联一个975 Ω的电阻解析：选AD ．把电流计改装成0.6 A 的电流表需要并联一个分流电阻，分流电阻阻值：R ＝I g R g I －I g ＝0.003×250.6－0.003Ω≈0.126 Ω，故A 正确，B 错误；把电流计改装成3 V 的电压表需要串联分压电阻，串联电阻阻值：R ′＝U I g－R g ＝⎝⎛⎭⎫30.003－25 Ω＝975 Ω，故C 错误，D 正确. 9.用甲、乙两个完全相同的电流表表头改装成量程分别为5 V 和10 V 的电压表，串联后测量12 V 的电压，则( )A ．两表的电压示数相同，均为6 VB ．两表头的指针偏角相同C ．两表头的指针偏角不相同D ．两表的电压示数不同解析：选BD ．将两只电压表串联后测电压，涉及偏角时须考虑内部原理图，如图所示，因流过表头的电流相等，故偏角相同.设改装后V 甲、V 乙的内阻分别为R V1、R V2，满偏电压为U 甲、U 乙，则R V1R V2＝U 甲/I g U 乙/I g ＝U 甲U 乙＝12；串联后电压表的实际读数U 甲′∶U 乙′＝R V1∶R V2＝1∶2，即U 甲′＝4 V 、U 乙′＝8 V.综上知选项B 、D 正确.另外，由于电压表的刻度分布是均匀的，在偏角相同的情况下有U 甲′∶U 乙′＝U 甲∶U 乙＝2∶1.10.有滑动变阻器R ，热敏电阻R 0，二极管D 和电容器组成的电路如图所示，有一个带电液滴静止于电容器两极板之间，电容器下极板接地，闭合开关S ，下列说法中正确的是( )A．若把滑动变阻器的滑动触头向上移动，液滴将会向下运动B．若把开关断开，液滴将会向上运动C．若热敏电阻的温度降低，液滴将会向下运动D．若把上极板向上移动，液滴将静止不动解析：选BD．当变阻器的滑片向上移动时，滑动变阻器接入电阻减小，则总电流增大，内电压及R0两端的电压增大，则滑动变阻器两端的电压减小，由于二极管具有单向导电性，电荷不会向右流出，所以电容器两端的电势差不变，电场强度不变，电场力不变，电荷保持静止，故A错误；开关S断开时，电容器直接接在电源两端，电压增大，电场强度增大，电场力增大，则液滴向上运动，故B正确；热敏电阻降温时，热敏电阻阻值增大，则由闭合电路欧姆定律可知，滑动变阻器两端的电压减小，由于二极管具有单向导电性，电荷不会向右流出，所以电容器两端的电势差不变，液滴仍然静止，故C错误；电容器C的上极板向上移动，d增大，则电容C减小，由于二极管具有单向导电性，电荷不会向右流出，所以电容器两端的电势差增大，由于U＝QC，C＝εS4πkd，E＝Ud，所以：E＝4πkQεS，由于极板上的电量不变，而场强E与极板之间的距离无关，所以电场强度E不变，液滴仍然静止，故D正确.三、实验题(本题共2小题，共14分.将答案填在题中横线上)11.(6分)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：待测电压表V(量程3 V，内阻约为3 000 Ω)，电阻箱R0(最大阻值为99 999.9 Ω)，滑动变阻器R1(最大阻值100 Ω，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关两个，导线若干.(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整.(2)根据设计的电路，写出实验步骤：________________________________________________________________________.(3)将这种方法测出的电压表内阻记为R′V，与电压表内阻的真实值R V相比，R′VR V(填“>”“＝”或“<”)，主要理由是________________________________________________________________________________________________________________________________________________.解析：(1)因滑动变阻器阻值较小，所以选择滑动变阻器的分压接法.实验电路图如图所示.(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小；闭合开关S1、S2，调节R1，使电压表的指针满偏；保持滑动变阻器滑片的位置不变，断开S2，调节电阻箱R0，使电压表的指针半偏；读取电阻箱所示的电阻值，此即为测得的电压表内阻.(3)断开S2，调节电阻箱使电压表成半偏状态，电压表所在支路总电阻增大，分得的电压也增大；此时R0两端的电压大于电压表的半偏电压，故R′V＞R V(其他合理说法也可以).答案：见解析12.(8分)二极管是一种半导体元件，电路符号为，其特点是具有单向导电性，某实验小组要对一只二极管正向接入电路时的伏安特性曲线进行测绘探究.据了解，该二极管允许通过的最大电流为50 mA．(1)该二极管外壳的标识模糊了，同学们首先用多用电表的电阻挡来判断它的正负极；当将红表笔接触二极管的左端、黑表笔接触二极管的右端时，发现指针的偏角比较小，当交换表笔再次测量时，发现指针有很大偏转，由此可判断(选填“左”或“右”)端为二极管的正极.(2)用多用电表的电阻“×1 k”挡，按正确的操作步骤测此二极管的反向电阻，表盘示数如图所示，则该电阻的阻值约为Ω，他还需要换挡重新测量吗？(选填“需要”或“不需要”)(3)实验探究中他们可选器材如下：A．直流电源(电动势3 V，内阻不计)；B．滑动变阻器(0～20 Ω)；C．电压表(量程15 V、内阻约为80 kΩ)；D．电压表(量程3 V、内阻约为50 kΩ)；E.电流表(量程0.6 A、内阻约为1 Ω)；F.电流表(量程50 mA、内阻约50 Ω)；G.待测二极管H.导线、开关.①为了提高测量精度，电压表应选用，电流表应选用Ｗ.(填序号字母)②为了对二极管正向接入电路时的伏安特性曲线进行测绘探究，请在图2中补充连线并完成实验.解析：(1)二极管具有单向导电性，而欧姆表中指针偏转较大说明电阻较小，即为正向电流；而欧姆表内部的电源正极接在黑表笔上，故黑表笔接在二极管的正极处电流较大，故由题意可知，二极管右侧为正.(2)由图示表盘可知，欧姆表示数为：22×1 kΩ＝22 kΩ，由图示表盘可知，指针指在中央刻度线附近，不需要重新换挡测量.(3)①由题意可知，采用的电源电压为3 V，故为了安全和准确，电压表应选取D，3 V的量程；该二极管允许通过的最大电流为50 mA，故电流表应选F.②由题意可知，本实验要求作出伏安特性曲线，故要求多测数据，故应采用分压接法；同时，因二极管电阻较小，故应采用电流表外接法；其实验的原理图如图甲，然后依次连接实验的电路图如图乙.答案：(1)右(2)22 k不需要(3)①D F②如解析图所示四、计算题(本题共3小题，共38分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位)13.(12分)如图所示，A1和A2是两只电阻不同的电流表，V1和V2是两只相同的电压表.电流表A 1的示数是1.4 mA ，电压表V 1和V 2的示数分别是0.6 V 和0.8 V ，试求：(1)电流表A 2的内阻R 2；(2)电流表A 2的示数I 2.解析：设电流表A 1的电阻为R 1，A 2的电阻为R 2，电压表的电阻为R .I 1＝1.4 mA 时，U 1＝0.6 V ，U 2＝0.8 V ，则有： U 2R ＋U 1R＝I 1 U 1R R 2＋U 1＝U 2 解得：R ＝1 000 Ω，R 2＝1 0003Ω 电流表A 2的读数I 2＝U 1R ＝0.61 000A ＝6×10－4 A ． 答案：(1)1 0003Ω (2)6×10－4 A 14.(12分)如图所示的电路中，A 、B 两端的电压为U ＝6 V ，R 1＝2 Ω，R 2＝3 Ω，滑动变阻器R 的最大阻值为5 Ω，小灯泡的电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P 在R 上滑动时，电流表与电压表的示数变化的范围是多少？解析：当P 在最上端时，电路的电阻最小，此时R min ＝R 1＋R 2＋RR L R ＋R L ＝253Ω I max ＝U R min ＝625×3 A ＝0.72 A 电压表示数U max ＝I max ·RR L R ＋R L ＝ 0.72×5×105＋10V ＝2.4 V 当P 在最下端时，电路的电阻最大R max ＝R 1＋R 2＋R ＝10 ΩI min ＝U R max ＝610A ＝0.6 A 电压表示数最小U min ＝0所以电流的变化范围0.6～0.72 A ，电压的变化范围0～2.4 V.答案：0.6～0.72 A 0～2.4 V15.(14分)材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1＋αt )，其中α称为电阻温度系数，ρ0是材料在t ＝0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常量.金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数.利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10－8 Ω·m ，碳的电阻率为3.5×10－5 Ω·m ；在0 ℃附近，铜的电阻温度系数为3.9×10－3 ℃－1，碳的电阻温度系数为－5.0×10－4 ℃－1.将横截面积相同的碳棒与铜棒串接成长1.0 m 的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化).解析：设所需碳棒的长度为L 1，电阻率为ρ1，电阻温度系数为α1；铜棒的长度为L 2，电阻率为ρ2，电阻温度系数为α2.根据题意有 ρ1＝ρ10(1＋α1t )①ρ2＝ρ20(1＋α2t )②式中ρ10、ρ20分别为碳和铜在0 ℃时的电阻率.设碳棒的电阻为R 1，铜棒的电阻为R 2，有R 1＝ρ1L 1S③ R 2＝ρ2L 2S④ 式中S 为碳棒与铜棒的横截面积.碳棒与铜棒连接成的导体的总电阻和总长度分别为R ＝R 1＋R 2⑤L 0＝L 1＋L 2⑥式中L 0＝1.0 m联立以上各式得R ＝ρ10L 1S ＋ρ20L 2S ＋ρ10α1L 1＋ρ20α2L 2St ⑦ 要使R 不随t 变化，⑦式中t 的系数必须为零.即ρ10α1L 1＋ρ20α2L 2＝0⑧联立⑥⑧式得L 1＝ρ20α2ρ20α2－ρ10α1L 0代入数据解得L 1＝3.8×10－3 m.答案：3.8×10－3 m。

物理沪科版3-1第1章第3章从电表电路到集成电路单元检测(时间：45分钟满分：100分）一、选择题(每小题6分，共48分。

在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确)1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0"，投赞成或弃权票时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系()。

A．“与”门B．“非"门C．“或"门D．“与非"门2．关于电流和电阻，下列说法中正确的是()。

A．电流的方向与导体中电荷的定向移动方向相同B．金属导体温度升高时，由于自由电子的热运动加剧，所以电流增大C．由R＝U/I可知，I一定时，导体的电阻R与U成正比,U一定时，R与I成反比D．对给定的导体,比值U/I是个定值，反映导体本身的一种性质3．关于材料的电阻率，下列说法正确的是（)。

A．把一根长导线截成等长的三段，则每段的电阻率都是原来的1/3B．材料的电阻率随温度的升高而增大C．纯金属的电阻率较合金的电阻率小D．电阻率是反映材料导电性能好坏的物理量,电阻率越大的导体对电流的阻碍作用越大4．如图所示,两个横截面积不同、长度相等的均匀铜棒接在电路中,其两端电压为U，则()。

A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2D．细棒的电压U1大于粗棒的电压U25．半径为R的橡胶圆环均匀带正电荷，总电荷量为Q,现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有(）。

A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍B．若电荷量Q不变而使ω变为原来的2倍，则电流也将变为原来的2倍C．若使ω、Q不变,将橡胶环拉伸,使环半径增大，电流将变大D．若使ω、Q不变,将橡胶环拉伸，使环半径增大，电流将变小6．如图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）。

3。

1 学习使用多用电表练习1．用多用电表欧姆挡测电阻,有许多注意事项，下列说法中哪些是错误的（)。

A．测量前必须调整定位螺丝，待指针指零,而且每测一次电阻都要重新调零B．每次换挡后必须欧姆调零C．待测电阻如果连在某电路中，应把它与其他元件断开再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确,为此应当用两手分别将两个表笔与电阻两端紧紧捏在一起E．使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡2．下面关于多用电表的使用中出现的一些现象与事实相符的有()。

A．待测电阻不跟别的元件断开，其测量值偏大B．测量电阻时，用两手碰表笔的金属杆,其测量值偏小C．测量电阻时，如果电路不和电源断开很容易出现烧坏表头的情况D．用多用电表测量60 W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻小3．欧姆表是由表头、干电池和调零电阻等串联而成的,有关欧姆表的使用和连接，正确的叙述是（)。

A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接,黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大4．有一个多用电表，其欧姆挡的四个挡位分别为:“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（）。

A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10"挡，不必重新调整调零旋钮C．换用“×1 k"挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮5．根据试题要求填空。

如图为万用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20～30 Ω的定值电阻，测量的某些操作步骤如下：(1）调节可调部件____,使电表指针停在______位置；（2)调节可调部件______，使它的尖端指向______位置；（3)将红、黑表笔分别插入“＋”“－”插孔,笔尖相互接触，调节可调部件________，使电表指针指向__________位置。
