电控发动机诊断检测注意事项通用范本

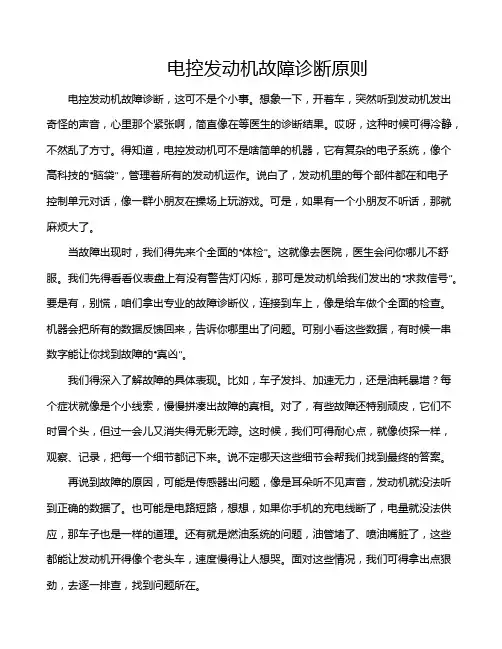

电控发动机故障诊断原则电控发动机故障诊断，这可不是个小事。

想象一下，开着车，突然听到发动机发出奇怪的声音，心里那个紧张啊，简直像在等医生的诊断结果。

哎呀，这种时候可得冷静，不然乱了方寸。

得知道，电控发动机可不是啥简单的机器，它有复杂的电子系统，像个高科技的“脑袋”，管理着所有的发动机运作。

说白了，发动机里的每个部件都在和电子控制单元对话，像一群小朋友在操场上玩游戏。

可是，如果有一个小朋友不听话，那就麻烦大了。

当故障出现时，我们得先来个全面的“体检”。

这就像去医院，医生会问你哪儿不舒服。

我们先得看看仪表盘上有没有警告灯闪烁，那可是发动机给我们发出的“求救信号”。

要是有，别慌，咱们拿出专业的故障诊断仪，连接到车上，像是给车做个全面的检查。

机器会把所有的数据反馈回来，告诉你哪里出了问题。

可别小看这些数据，有时候一串数字能让你找到故障的“真凶”。

我们得深入了解故障的具体表现。

比如，车子发抖、加速无力，还是油耗暴增？每个症状就像是个小线索，慢慢拼凑出故障的真相。

对了，有些故障还特别顽皮，它们不时冒个头，但过一会儿又消失得无影无踪。

这时候，我们可得耐心点，就像侦探一样，观察、记录，把每一个细节都记下来。

说不定哪天这些细节会帮我们找到最终的答案。

再说到故障的原因，可能是传感器出问题，像是耳朵听不见声音，发动机就没法听到正确的数据了。

也可能是电路短路，想想，如果你手机的充电线断了，电量就没法供应，那车子也是一样的道理。

还有就是燃油系统的问题，油管堵了、喷油嘴脏了，这些都能让发动机开得像个老头车，速度慢得让人想哭。

面对这些情况，我们可得拿出点狠劲，去逐一排查，找到问题所在。

故障诊断可不仅仅是机械上的事，有时候还得用点“心机”。

你要了解车辆的工作原理，像一个好厨师知道每种调料的作用。

电控发动机的工作过程就像一场舞蹈，完美的配合才能让它跑得快，开得稳。

每个传感器、执行器都要和谐运作，缺一个都不行。

我们得从整体出发，才能找到症结所在。

电控发动机诊断检测注意事项①测试点火高压线时，必须使用专用的测试探头，不能将示波器探头直接接入点火次级电路。

②使用汽车示波器时，注意远离热源，例如排气管、催化器等，温度过高会损坏仪器。

③汽车示波器在测试时要注意让测试线尽量离开风扇叶片、胶带等转动部件。

④测试时确认发动机舱盖的支撑装置是好的，防止发动机舱盖自动下降时伤及头部或损坏汽车示波器。

⑤路试中，不要将汽车示波器放在仪表台上方，最好是拿在手中测试。

2．信号频率和时基选择示波器中时基/频率表的用途是根据信号频率来选择时基或判断显示波形的频率。

时基/频率表的使用方法，可以通过计算屏幕显示波形的?-环次数(1~5次)的方法用汽车示波器去判定信号频率，时基/频率表内左侧第一列为确定的频率数，其他列为当前时基数。

3．示波器的设置用示波器测试一个未知的信号时，如何设置示波器是一件相当复杂的事情。

用汽车示波器去捕捉波形时，如果掌握了设置示波器的基本方法，可以帮助技术人员理解并掌握波形分析的要领。

（1）设置项目为了显示一个波形，必须对示波器做如下设定：①电压比例。

②时基。

③触发电平(也可以将触发模式置于“自动”挡)。

④耦合方式(AC交流、DC直流或GND接地)。

（2）设置要领设置过程中需要注意如下事项：①当用自动设置功能(AUTORANGE)能够看清楚显示的波形时，可以用手动设置(MANUAL)来进一步微调。

②如果显示屏上仍不能看到清晰的波形，可以根据推断，假设电压比例和触发电平，暂且先不设定时基。

③用数字式万用表测量信号电压，并根据测出的电压来设置电压挡比例。

④将触发电平设定在信号电压的一半以上，在设定电压比例和触发电平后，惟一未设定的就是时基了。

⑤这时手动设定时基，大多数信号应在1ms到1s之间。

⑥时基/频率表可以用来帮助选择时基，可以先用汽车示波器上的游动光标测量信号频率，然后确定所希望的显示波形的?-环次数(个数)，再从表中找到信号频率与?-环次数(个数)的交点，这就是要确定时基数。

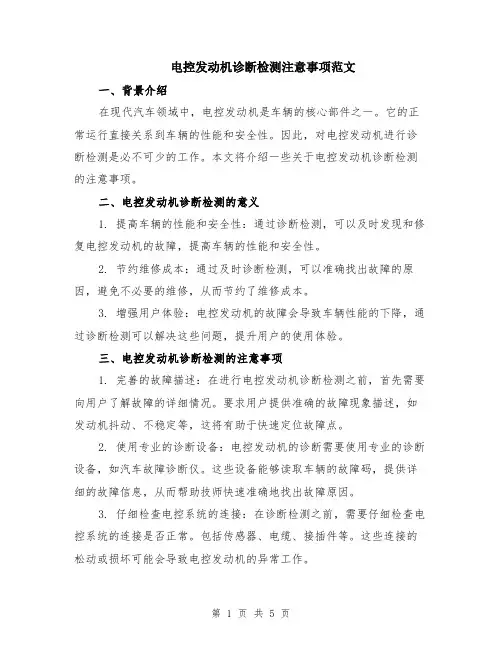

电控发动机诊断检测注意事项范文一、背景介绍在现代汽车领域中，电控发动机是车辆的核心部件之一。

它的正常运行直接关系到车辆的性能和安全性。

因此，对电控发动机进行诊断检测是必不可少的工作。

本文将介绍一些关于电控发动机诊断检测的注意事项。

二、电控发动机诊断检测的意义1. 提高车辆的性能和安全性：通过诊断检测，可以及时发现和修复电控发动机的故障，提高车辆的性能和安全性。

2. 节约维修成本：通过及时诊断检测，可以准确找出故障的原因，避免不必要的维修，从而节约了维修成本。

3. 增强用户体验：电控发动机的故障会导致车辆性能的下降，通过诊断检测可以解决这些问题，提升用户的使用体验。

三、电控发动机诊断检测的注意事项1. 完善的故障描述：在进行电控发动机诊断检测之前，首先需要向用户了解故障的详细情况。

要求用户提供准确的故障现象描述，如发动机抖动、不稳定等，这将有助于快速定位故障点。

2. 使用专业的诊断设备：电控发动机的诊断需要使用专业的诊断设备，如汽车故障诊断仪。

这些设备能够读取车辆的故障码，提供详细的故障信息，从而帮助技师快速准确地找出故障原因。

3. 仔细检查电控系统的连接：在诊断检测之前，需要仔细检查电控系统的连接是否正常。

包括传感器、电缆、接插件等。

这些连接的松动或损坏可能会导致电控发动机的异常工作。

4. 准确选择合适的诊断模式：在使用诊断设备进行电控发动机的诊断检测时，需要根据不同的故障现象选择合适的诊断模式。

比如，如果发动机抖动，可以选择振动分析模式进行检测，从而更好地定位故障。

5. 严格按照操作规程操作：在进行电控发动机的诊断检测时，需要严格按照操作规程进行操作。

比如，连接诊断设备时需要确保电源正常，操作时需要注意操作的顺序等。

这样可以避免错误的操作导致的故障。

6. 充分利用诊断结果：在诊断检测完成后，需要充分利用诊断结果进行故障排除。

根据诊断结果提供的故障信息，可以快速定位问题并采取相应的修复措施。

7. 定期进行预防性维护：除了故障排除之外，定期进行预防性维护也是保持电控发动机正常工作的重要措施。

电控发动机故障诊断的基本方法
嘿，大家知道吗，电控发动机可是现代汽车的核心部件之一呀！那对于电控发动机故障诊断的基本方法，可真是超级重要呢！
首先说说具体的步骤和注意事项哈。

诊断的时候呢，就像医生看病一样，得一步一步来，可不能马虎！要先观察故障指示灯，看看有没有异常信号。

然后呢，利用专业的诊断工具读取故障码，这就好比是找到问题的线索。

接下来检查传感器和执行器，看看它们是不是正常工作。

在这个过程中呀，一定要细心再细心，就像走钢丝一样，稍有不慎可能就会出大问题呢！注意不要随意拆卸零件，不然可能会引发新的故障哦。

再说说这过程中的安全性和稳定性吧。

哎呀呀，这可太重要啦！就好比建房子，根基不稳可不行。

在诊断故障时，要确保操作规范，避免短路等危险情况发生。

只有保证了安全性和稳定性，才能让我们的诊断工作顺利进行呀，不然岂不是乱套啦！
那电控发动机故障诊断的基本方法有啥应用场景和优势呢？哇塞，那可多了去啦！不管是在汽车维修厂还是在路上遇到突发情况，都能派上大用场呢。

它的优势就在于能够快速准确地找到故障点，节省时间和成本呀。

这就好像有了一双火眼金睛，一下子就能把问题给揪出来！
我给大家讲个实际案例哈。

有一次一辆车开着开着突然熄火了，车主着急得不行。

维修师傅用这些方法，很快就发现是一个传感器出了问题，更换之后车子立马就好啦！你说厉不厉害？
总之呢，电控发动机故障诊断的基本方法真的是超级重要，是保障汽车正常运行的关键呀！大家可一定要重视起来哟！。

汽车电控发动机检修室安全操作规程范文1. 检修室的入口和出口应保持畅通，并设置明显的安全标识，以便人员可以迅速找到安全出口。

2. 在进入检修室之前，必须佩戴适当的个人防护装备，包括安全鞋、防护眼镜和耳塞等。

3. 在进行电控发动机检修之前，必须将发动机断电，并确保发动机处于停止状态。

4. 在开始检修之前，应先对电控发动机进行全面的安全检查，包括检查电路连接是否正常，以及是否有损坏的部件等。

5. 在检修过程中，必须使用适当的工具和设备，并确保其处于正常工作状态，以防止意外事故的发生。

6. 在检修期间，不得随意触摸电控发动机内部的零部件，必须按照规定的程序进行操作，并且必须由经过专门培训的人员进行。

7. 在检修过程中，严禁吸烟、使用明火或进行其他可能引起火灾的行为。

8. 在检修完成后，必须对工作区域进行清理，并将所有工具和设备归位，确保检修室的整洁和安全。

9. 在检修室内，必须保持良好的通风，并确保室温适宜，以防止因缺氧或过热引发事故。

10. 在检修期间，必须随时保持警惕，如发现任何异常情况或不安全因素，应立即报告相关负责人，并采取相应的措施进行处理。

11. 在检修室内禁止堆放杂物或其他危险物品，必须保持工作区域的整洁和有序。

12. 在离开检修室之前，必须确保所有设备已关闭，并且将电控发动机的电源断开。

13. 在紧急情况下，应按照相应应急预案进行处理，并保持冷静，迅速有序地撤离检修室。

14. 在检修室内，严禁私自进行非正常工作，必须按照规定的程序和标准进行工作，确保操作的安全和可靠。

15. 检修室的安全操作规程必须经常进行培训和宣传，以提高人员的安全意识和自我保护能力。

汽车电控发动机检修室安全操作规程范文（二）一、检修室入口门的使用1. 在进入检修室之前，必须佩戴安全帽，穿戴好工作服和防护鞋。

2. 打开检修室入口门前应先确认门口没有人员再操作，确保安全。

3. 进入检修室后，及时关闭入口门，防止其他人员未经许可进入。

发动机电控模块故障诊断流程及注意事项发动机电控模块（Engine Control Module，ECM）是现代汽车中的一个重要部件，它通过接收来自各种传感器的信号，控制发动机的燃油喷射、点火时机、进气量等参数，以确保发动机的正常运转。

当ECM出现故障时，会导致发动机性能下降、燃油经济性降低、尾气排放增加等问题，因此需要及时进行故障诊断和维修。

下面是ECM故障诊断流程及注意事项：1. 故障现象分析在进行ECM故障诊断之前，需要先对车辆的故障现象进行分析。

例如，发动机无法启动、怠速不稳、加速不畅、燃油经济性下降等，这些都可能与ECM故障有关。

2. 检查故障码现代汽车的ECM都会存储故障码，可以通过OBD诊断工具读取。

在进行ECM 故障诊断时，首先需要检查故障码，以确定故障类型和位置。

不同的故障码对应不同的故障部件，例如氧传感器故障、节气门位置传感器故障等。

3. 检查传感器信号ECM需要接收来自各种传感器的信号，例如氧传感器、节气门位置传感器、进气温度传感器等。

在进行ECM故障诊断时，需要检查传感器信号是否正常。

可以通过万用表或示波器检测传感器信号，以确定是否存在传感器故障。

4. 检查执行器控制信号ECM不仅需要接收传感器信号，还需要向执行器发送控制信号，例如燃油喷射器、点火线圈等。

在进行ECM故障诊断时，需要检查执行器控制信号是否正常。

可以通过万用表或示波器检测执行器控制信号，以确定是否存在执行器故障。

5. 检查ECM供电电路ECM需要稳定的电源供应，否则会导致ECM工作不正常。

在进行ECM故障诊断时，需要检查ECM供电电路是否正常。

可以通过万用表或示波器检测ECM 供电电路，以确定是否存在供电电路故障。

6. 检查ECM地线ECM需要良好的接地，否则会导致ECM工作不正常。

在进行ECM故障诊断时，需要检查ECM地线是否正常。

可以通过万用表或示波器检测ECM地线，以确定是否存在地线故障。

7. 更换ECM如果经过以上步骤检查后，仍然无法确定ECM故障原因，那么可能需要更换ECM。

电控发动机诊断检测注意事项电控发动机诊断检测是现代汽车维修过程中非常重要的一项技术工作。

通过诊断检测，可以帮助技术人员快速准确地找出发动机故障的原因，并进行相应的修复。

但是，由于电控发动机复杂多样的结构和工作原理，诊断检测也存在一定的难度和注意事项。

本文将从检测前的准备工作、检测过程中的注意事项、故障分析以及检测设备的操作技巧等方面进行详细介绍。

一、检测前的准备工作1. 确认故障描述：在进行发动机诊断检测之前，首先需要准确确认车主对发动机的故障描述。

根据故障描述可以帮助技术人员缩小故障范围，提高故障排除的效率。

2. 确定检测设备：发动机诊断检测需要使用专业的检测设备，如故障码读取仪、数据流读取仪等。

在进行检测前，需要确认所用的检测设备能够完全适配目标车型的电子控制单元（ECU）。

3. 准备工具和配件：检测过程中可能需要使用到一些常用工具和更换一些常见的零部件。

在进行检测前，需要确认所需工具和配件充足，并进行必要的准备工作。

4. 安全措施：在进行发动机诊断检测前，需要确保车辆处于稳定的停放状态，并采取必要的安全措施，如拔掉电池负极线、停用燃油喷射等，以避免意外发生。

二、检测过程中的注意事项1. 阅读技术资料：在进行发动机诊断检测之前，需要仔细阅读有关车型的技术资料和检测手册。

了解发动机的工作原理和故障码的解读方法，以便更好地理解和判断故障的原因。

2. 仔细查看故障码：在进行发动机诊断检测时，首先需要读取和查看发动机控制模块（ECM）中存储的故障码。

通过仔细查看故障码，可以初步判断故障的位置和性质，为后续的检测和修复提供指导。

3. 核对数据流和标准值：在进行发动机数据流检测时，需要对比数据流和相应的标准值。

通过核对数据流和标准值的差异，可以初步判断发动机是否存在异常情况。

4. 谨慎操作检测设备：在进行发动机诊断检测时，需要谨慎操作检测设备，避免误操作导致故障扩大或机械部件损坏。

在操作时，需要根据检测设备的提示进行操作，并保持设备和车辆的正常连接状态。

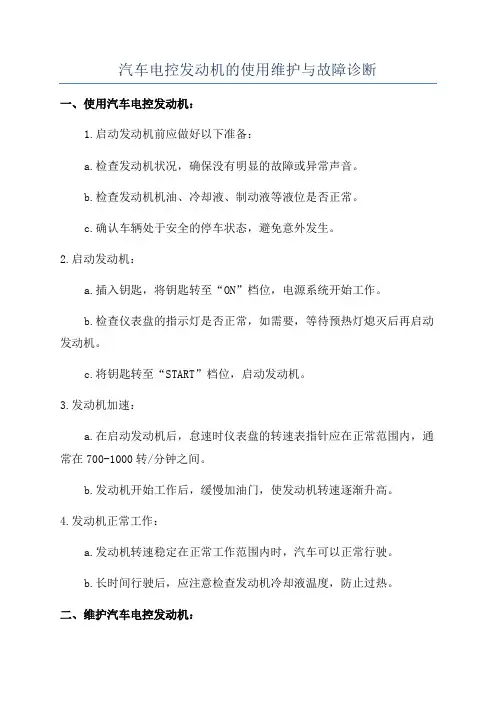

汽车电控发动机的使用维护与故障诊断一、使用汽车电控发动机：1.启动发动机前应做好以下准备：a.检查发动机状况，确保没有明显的故障或异常声音。

b.检查发动机机油、冷却液、制动液等液位是否正常。

c.确认车辆处于安全的停车状态，避免意外发生。

2.启动发动机：a.插入钥匙，将钥匙转至“ON”档位，电源系统开始工作。

b.检查仪表盘的指示灯是否正常，如需要，等待预热灯熄灭后再启动发动机。

c.将钥匙转至“START”档位，启动发动机。

3.发动机加速：a.在启动发动机后，怠速时仪表盘的转速表指针应在正常范围内，通常在700-1000转/分钟之间。

b.发动机开始工作后，缓慢加油门，使发动机转速逐渐升高。

4.发动机正常工作：a.发动机转速稳定在正常工作范围内时，汽车可以正常行驶。

b.长时间行驶后，应注意检查发动机冷却液温度，防止过热。

二、维护汽车电控发动机：1.定期更换机油和机滤：a.根据汽车制造商的推荐，定期更换发动机机油和机滤。

b.更换机油时，注意使用合适的机油品牌和粘度等级，以保证发动机正常润滑。

2.定期检查和调整发动机的点火系统：a.检查和更换火花塞。

b.检查点火线圈和点火线路是否正常。

3.定期检查和清洁发动机舱内部：a.清除发动机舱内的灰尘和杂物，保持散热器良好的散热效果。

b.检查发动机零件的紧固情况，如螺栓是否松动。

三、故障诊断：1.发动机无法启动：a.检查电源系统，如电池是否电量不足、线路是否短路等。

b.检查点火系统，如火花塞是否损坏、点火线路是否正常等。

2.发动机运转不稳：a.检查燃油系统，如喷油嘴是否堵塞、燃油压力是否正常等。

b.检查点火系统，如火花塞是否老化、点火线路是否正常等。

3.发动机动力不足：a.检查进、排气系统，如空气滤清器是否脏堵、排气管是否漏气等。

b.检查燃油系统，如燃油泵是否工作正常、喷油嘴是否堵塞等。

总之，正确使用、定期维护和及时进行故障诊断是保持汽车电控发动机正常工作和延长使用寿命的关键。
