发动机故障的诊断方法发动机故障是指发动机在运行过程中出现的异常现象,如果能够及时发现和诊断故障,就有助于对其进行及时修复,避免可能发生的更大的损害。
下面将介绍几种常用的发动机故障诊断方法。
1.听声音诊断法:通过听发动机运转过程中的声音来判断是否存在异常故障。
一般来说,正常的发动机运转时应该听到均匀、平稳的声音,如发动机出现杂音、敲击声或爆震声等,则可能存在故障。
例如,发动机发出不正常的颤振声,可能是由于曲轴轴承出现问题;发动机散发出嘶嘶声,可能是因为气缸垫片破损或冷却系统出现问题。
2.观察排放物诊断法:通过观察发动机排放的废气和尾气来进行故障诊断。
正常情况下,发动机排放的废气应该是几乎无色、无味的。
如果发现排气管排出黑烟,可能是由于燃油供应不足或点火系统故障。
而如果排出白色烟雾,则可能是由于冷却系统进水或发动机内部密封件存在问题。
3.测量仪器诊断法:使用各种测量仪器对发动机进行监测和检测,以获取相关数据来进行故障诊断。
例如,可以使用发动机诊断仪、数据采集仪或示波器等设备来测量发动机的转速、温度、压力等参数,以判断是否存在异常。
同时,这些仪器还可以帮助检测故障代码,并提供相应的修复建议。
4.探测设备诊断法:借助一些特殊的探测设备,如压力表、真空表等,对发动机的压力值、真空度等进行检测。
通过观察和比较测量结果与正常值的差异,可以判断是否存在故障。
例如,如果发动机进气系统的真空度过低,可能是由于进气管道漏气或空气滤清器阻塞等问题。
5.检查传感器和线路诊断法:发动机故障诊断中,传感器和线路的故障往往是比较常见的。
因此,通过对传感器和相关线路进行检查,可以找出发动机故障的根源。
例如,可以使用万用表或电路测试仪来测试传感器的电压、电阻等数值是否正常,同时检查线路是否有短路、断路等问题。
总结起来,发动机故障的诊断方法多种多样,需要根据具体情况选用不同的方法来进行诊断。
而且,发动机故障的诊断并非一蹴而就,有时需要经过多次检测和分析,才能确定故障原因。
发动机检测诊断发动机检测诊断——提高汽车性能的必要措施随着社会的发展和科技的进步,汽车已经成为人们日常生活中不可或缺的重要交通工具。
在驾驶汽车的过程中,我们不可避免地会遇到一些发动机方面的问题,比如发动机启动失败、动力下降、怠速不稳等。
这些问题都会给我们的驾车体验带来不便,甚至会影响我们的行车安全。
因此,对发动机进行检测诊断,及时发现并解决问题,成为保证汽车性能的必要措施。
一、发动机故障的诊断发动机问题在日常使用中不可避免,在诊断发动机故障时,我们首先需要对故障进行分类,比如:能否启动、熄火、动力下降等。
其次,我们需要选择对应的诊断工具和方法,有以下几种:1. 怠速诊断法:主要针对怠速不稳的问题。
通过读取车辆的怠速控制系统进气量或空气流量信号,来判断问题出在哪里。
在实际的操作过程中,可以使用汽车诊断仪或万用表来进行测量和判断。
2. 行驶诊断法:主要用于动力下降和发动机熄火等问题的诊断。
通过读取车辆传感器的数据,特别是零部件的工作电压、电流和电阻等,来分析故障原因。
3. 故障码诊断法:当出现故障时,车辆控制模块会存储相应的故障码,可以通过读取故障码来诊断出问题的原因。
一些汽车修理厂和4S店都会配备相应的汽车诊断仪,能够快速、准确地读取和解读故障码。
4. 手工诊断法:当汽车诊断仪和万用表都无法诊断出故障时,手工诊断依然是我们的一种选择。
手工诊断主要包括观察、听声辨毛、试探等方式。
二、发动机故障的解决在确定了发动机故障之后,我们需要采取相应的措施来解决问题。
1. 更换零部件:根据故障原因,更换相应的零部件。
比如发动机启动失败的问题,可能由于电瓶老化或电路故障,此时需要更换电瓶或检查电路。
2. 进行清洗和保养:有些故障不是由于零部件的故障引起的,而是由于部件的脏污程度高导致的。
此时,我们可以采取清洗和保养的方法。
比如:清洗进气道和空气滤清器。
3. 更换油品:引擎油在使用过程中会变质、变黑、减少润滑作用等,容易导致发动机故障。
汽车发动机点火系统检测与故障诊断主要流程1. 外观检查
- 检查点火线圈、分电器盖、火花塞和高压线的状况
- 检查连接线路是否松动或损坏
2. 诊断故障码
- 连接诊断仪
- 读取并分析故障码
3. 电路检查
- 使用万用表检查电源电压
- 检查信号及地线电路是否正常
4. 元件测试
- 测试点火线圈电阻及二次电压
- 检查分电器盖内部及转子
- 检查火花塞的间隙及状态
5. 动态测试
- 怠速时检查火花塞火花
- 高速时检查高压火花线
- 检查点火时序
6. 维修更换
- 更换故障元件
- 调整相关设置
7. 验证修复
- 清除故障码
- 路试验证系统正常
8. 记录维修数据
- 记录故障码及维修过程
- 留存维修记录
以上是汽车发动机点火系统检测与故障诊断的主要流程。
要根据具体车型和故障症状有针对性地进行检测和诊断。
电控发动机诊断检测注意事项电控发动机诊断检测是现代汽车维修过程中非常重要的一项技术工作。
通过诊断检测,可以帮助技术人员快速准确地找出发动机故障的原因,并进行相应的修复。
但是,由于电控发动机复杂多样的结构和工作原理,诊断检测也存在一定的难度和注意事项。
本文将从检测前的准备工作、检测过程中的注意事项、故障分析以及检测设备的操作技巧等方面进行详细介绍。
一、检测前的准备工作1. 确认故障描述:在进行发动机诊断检测之前,首先需要准确确认车主对发动机的故障描述。
根据故障描述可以帮助技术人员缩小故障范围,提高故障排除的效率。
2. 确定检测设备:发动机诊断检测需要使用专业的检测设备,如故障码读取仪、数据流读取仪等。
在进行检测前,需要确认所用的检测设备能够完全适配目标车型的电子控制单元(ECU)。
3. 准备工具和配件:检测过程中可能需要使用到一些常用工具和更换一些常见的零部件。
在进行检测前,需要确认所需工具和配件充足,并进行必要的准备工作。
4. 安全措施:在进行发动机诊断检测前,需要确保车辆处于稳定的停放状态,并采取必要的安全措施,如拔掉电池负极线、停用燃油喷射等,以避免意外发生。
二、检测过程中的注意事项1. 阅读技术资料:在进行发动机诊断检测之前,需要仔细阅读有关车型的技术资料和检测手册。
了解发动机的工作原理和故障码的解读方法,以便更好地理解和判断故障的原因。
2. 仔细查看故障码:在进行发动机诊断检测时,首先需要读取和查看发动机控制模块(ECM)中存储的故障码。
通过仔细查看故障码,可以初步判断故障的位置和性质,为后续的检测和修复提供指导。
3. 核对数据流和标准值:在进行发动机数据流检测时,需要对比数据流和相应的标准值。
通过核对数据流和标准值的差异,可以初步判断发动机是否存在异常情况。
4. 谨慎操作检测设备:在进行发动机诊断检测时,需要谨慎操作检测设备,避免误操作导致故障扩大或机械部件损坏。
在操作时,需要根据检测设备的提示进行操作,并保持设备和车辆的正常连接状态。
电控发动机诊断检测注意事项模版一、诊断检测前的准备工作1. 确认故障描述和现象:在进行诊断检测之前,了解故障描述和出现的现象,包括发动机的异响、抖动、喷油器故障等。
这些信息将有助于指导进行诊断检测的步骤和方向。
2. 确认工具准备和使用规范:准备好相应的诊断检测仪器和设备,并了解其正确的使用方法和规范。
确保使用正确的工具和设备进行诊断检测,以避免对发动机造成损坏。
3. 建立完整的故障信息记录:在进行诊断检测之前,建立一个完整的故障信息记录,包括故障的描述、出现的频率、上次维修的情况等。
这些信息将对后续的诊断检测和故障排除起到重要的指导作用。
4. 确认诊断检测的流程和步骤:在进行诊断检测之前,了解诊断检测的流程和步骤。
根据故障的描述和现象,制定合适的诊断检测计划,确保能够准确地找出故障的原因和位置。
二、诊断检测中的注意事项1. 安全第一:在进行诊断检测的过程中,确保自身的安全。
使用合适的防护设备和工具,避免受伤或触电的危险。
2. 重视故障码的读取和分析:故障码是诊断发动机故障的重要依据,应重视对故障码的读取和分析。
根据故障码的含义,可以快速定位故障的位置和原因。
3. 确认相关传感器和执行器的工作状态:在进行诊断检测之前,应先检查和确认相关传感器和执行器的工作状态。
这些传感器和执行器将对发动机的运行起到重要的影响,确保它们正常工作可以提高诊断检测的准确性。
4. 采用合适的诊断方法和工具:根据故障的描述和现象,选择合适的诊断方法和工具。
常用的诊断方法包括观察法、测量法、检查法、试验法等。
根据情况采用合适的方法,能够更快地找出故障的原因和位置。
5. 小心维修操作:在进行诊断检测之后,需要进行相应的维修操作。
在进行维修操作时,要小心谨慎,避免对发动机造成二次损坏。
尽量遵循发动机的维修规程和操作规范,确保维修的质量和安全。
6. 保持良好的沟通和协作:在进行诊断检测的过程中,与相关人员保持良好的沟通和协作。
及时和他们分享诊断检测的结果和进展,以便可以共同解决问题并提出合适的解决方案。
航空发动机故障检测与诊断技术综述航空发动机作为飞机的心脏,它的性能对于飞机的整体性能至关重要。
航空发动机故障是造成飞行安全事故的主要原因之一。
因此,航空发动机故障检测和诊断技术的研究一直是航空工业的热点之一。
本文将从航空发动机故障检测和诊断技术的现状、发展趋势、优缺点以及未来发展方向等方面进行综述分析。
一、航空发动机故障检测和诊断技术的现状1.传统方法传统的航空发动机故障检测和诊断方法主要依靠人工进行。
操作人员通过航空发动机的运转声音、漏油情况、航行数据等手段来判断发动机的状态。
这种方法虽然简单易行,但是因为人的主观性,误判率高,同时也存在着不能发现潜在问题、不能及时准确判断问题症结等缺点。
2.基于故障树的方法基于故障树的方法是一种较为常用的故障诊断方法。
它采用图形化方式表示发动机各部件之间的关系,通过对树状结构的分析,可以快速定位故障,有效减少了故障诊断时间。
但是这种方法也存在着信息预处理和数据分析的困难等问题。
3.基于模型的方法基于模型的方法是一种比较先进的故障检测和诊断技术。
模型通过对发动机进行建模,模拟发动机在不同工作状态下的性能数据,再通过对比计算模型与实际数据之间的差异来诊断故障。
这种方法精度高,能够发现潜在问题,但是也对建模的要求较高,同时需要耗费大量时间来建立模型。
二、航空发动机故障检测和诊断技术的发展趋势1.无人驾驶飞机随着无人驾驶飞机的发展,自动化检测和诊断技术将会逐渐成为航空发动机故障检测的主流方法。
无人驾驶飞机具有自动飞行、自动控制等特点,能够实现对发动机状态的实时监测和故障诊断。
2.大数据对于航空发动机来说,产生的数据量是相当可观的,传统的人工判断很难完全解决发动机故障检测和诊断的问题。
因此,利用大数据技术对海量数据进行分析,挖掘出其中的规律,通过机器学习算法对数据进行分类、维度降低等方法将成为未来的发展趋势。
3.智能化智能化是未来航空发动机故障检测和诊断技术的必然趋势。

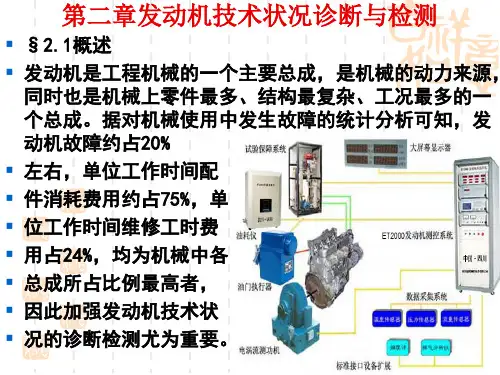

C ONSTRUCTION EQUIPMENT机械广场本文对目前常用的工程机械柴油发动机工作状态检测与故障诊断方式方法进行分类论述,通过科学的状态检测与故障诊断,科学预防机械事故发生,及时发现柴油发动机故障,准确判断故障部位,及时保养维修,延长发动机的使用寿命,提供可靠依据。
柴油发动机是工程机械的心脏,由于工作环境恶劣,转速和负荷经常处于变化之中,是工作故障最多的总成部件,也是工程机械检测的重点。
发动机技术状况变坏有多方面的原因造成的,发动机件的磨损,点火、供油、冷却、润滑、启动等系统的变差,都会引起发动机的动力性、经济性、可靠性,为了恢复柴油发动机良好的工作性能,必须进行必要的维修作业,为防止不必要的拆卸,避免盲目性和提高工作效率,首先对发动机的技术状态进行检测,为其维修提供正确依据,通过科学的故障诊断方法,发现故障,及时排除,保证柴油发动机的技术状况良好,确保工程机械的正常工作。
柴油发动机状态的检测连续检测,运行中的检测,是操作人员和保养人员提供工程机械在运行工作中的各种信息,保证机械正常运转。
使用的检测仪器设备大部分都是原机械设备上驾驶室内的各种仪表。
定期检测,由专业人员按照一定的周期,通过专业仪器,仪表和经验,对设备进行检测、判断,为设备合理的修理方式提供依据。
定期检测又分为三种形式。
日常检测,每个作业台班之后,对设备进行检测,其工作内容为例行保养的作业范围。
周期检测,按一定工作间隔,由机械专业管理技术人员,到机械工作现场,利用仪器仪表对工程机械运行状态进行检测,其内容是定期维修保养的工作内容和作业范围。
检测周期可根据工作环境、工作时间、工作强度、保养维修及操作水平状况而定。
周期过短,检测费用增大;周期过长,达不到检测的目的。
再将定期检测的各项实测值与柴油发动机理论值进行比较,对柴油发动机各系统的工作状况进行识别和评价,从而确定修理对策。
定修检测,即修理前的检测,其目的是进一步确定设备故障部位、性能和变化程度,为修理方式及准备维修配件提供依据。
发动机性能检测及其故障诊断1. 引言发动机性能是指发动机在各种工况下产生的功率和扭矩等关键参数。
准确检测发动机性能并及时诊断故障,对于汽车运行的安全性和经济性至关重要。
本文将介绍发动机性能检测的方法和常见的故障诊断技术。
2. 发动机性能检测方法2.1 油耗检测油耗是评估发动机经济性的重要指标之一。
通过测量单位行驶距离下的燃油消耗量,可以评估发动机燃烧效率和系统的工作状态。
常见的油耗检测方法包括行车记录仪、燃油消耗计、燃油质量分析等。
2.2 动力性检测动力性是指发动机在不同转速和负荷下输出的最大功率和最大扭矩。
通过测量发动机在不同工况下的输出参数,可以评估发动机的性能状态。
常见的动力性检测方法包括惯性测功机、动力性测试仪、发动机荷载试验等。
2.3 排放检测发动机排放是指发动机在运行过程中产生的废气排放物。
通过测量排放物的种类和浓度,可以评估发动机的燃烧效率和尾气处理系统的工作状态。
常见的排放检测方法包括尾气分析仪、排放物采样分析等。
3. 发动机故障诊断技术3.1 OBD系统OBD(On-Board Diagnostics)系统是车辆故障诊断系统的一种标准化接口,可以实时监测汽车发动机及相关系统的工作情况,并记录故障码以供诊断。
OBD系统可以通过读取故障码,提示车主和技师发动机存在的故障,并提供相关的修复建议。
3.2 脉冲检测法脉冲检测法是一种基于发动机工作状态的故障检测方法。
通过测量发动机工作过程中产生的脉冲信号,可以判断发动机的燃烧状态和工作参数是否正常。
常见的脉冲检测法包括火花塞检测、喷油器检测、氧传感器检测等。
3.3 振动分析法振动分析法是一种基于发动机振动信号的故障诊断技术。
通过分析发动机振动信号的频率、幅值和相位等特征参数,可以判断发动机的工作状态和存在的故障。
常见的振动分析法包括轴承故障诊断、平衡性测试、曲轴检测等。
3.4 温度检测法温度检测法是一种基于发动机温度参数的故障诊断技术。
通过测量发动机各部件的温度变化,可以判断发动机的工作状态和存在的故障。
