工业设计中的逆向工程技术随着工业技术水平及人们生活质量、教育水平、审美水平的提高，互联网的普及，普通消费者对产品的质量要求、品味也在不断地提高，人们已不仅仅满足于产品的基本功能，对产品的使用性能和外观的要求也逐年提高，这些因素决定着产品在市场上的销售曲线。
如何快速有效地适应市场的变化，设计出具有优美形态的产品，逆向工程技术的出现，无疑为工业设计注入了新的方法和技术支持。
一逆向工程及其应用概述传统的产品设计开发流程通常是从概念设计到工程图，再制造出产品，我们称之为正向工程(或正向设计)，而产品的逆向工程是根据已有的实物(或零件或模型)生成工程图，再制造产品。
根据逆向对象的不同，逆向工程可分为实物逆向、软件逆向、影像逆向三个类别。
在工业设计领域中逆向工程的实际应用主要有以下几个方面：(1)新产品的设计开发，主要用于新产品的创新设计或改型设计;(2)已有产品的复制，再现原产品的设计意图;(3)损坏或磨损产品的还原;(4)复杂产品的特征断面设计提取;(5)数字化模型的检测，如可以检测产品的形变、焊接质量等以及进行模型的比较;(6)在美学与工程设计同等重要的领域，如交通工具设计领域，广泛采用真实比例的模型来评估产品的美学和工程是否适合批量生产，此时逆向工程起到了关键性的作用。
逆向工程也称为反求工程、反向工程、三坐标点测绘、三坐标的造型、抄数等。
它是由已有产品或实物模型通过关键设备精准测绘，认真剖析其设计意图并构建其CAD模型，从而较快地实施产品设计方案的先进技术手段。
二逆向工程实施的硬件条件和软件条件1.逆向工程硬件条件在应用逆向工程技术设计时，需将设计对象(模型或零件)进行三维数据的采集。
因此，硬件检测设备是逆向工程的核心硬件。
目前的测量技术常用的有坐标测量法、激光线结构光扫描、层切图像法、投影光栅法。
常见的物体三维几何形状的测量方法分为接触式测量与非接触式两大类。
接触式是传统的测量方式，测量过程中探头与模型表面接触，其典型代表为机械三坐标测量仪(CMM)。
CAD软件中的逆向工程技巧逆向工程是一种通过对实物进行扫描和数学建模的过程，以创建物体的CAD模型。
逆向工程在许多领域中都有广泛的应用，如产品设计、汽车工程、航空航天等。
在CAD软件中，可以使用一些技巧来进行逆向工程，下面将介绍几种常用的技巧。
1. 点云数据处理：在逆向工程中，常常会使用3D扫描仪获取物体的点云数据。
这些点云数据可以通过CAD软件进行处理和转换。
首先，将点云数据导入到CAD软件中，并进行初步的清理和预处理操作，如去除杂点、修补缺失的数据等。
2. 点云数据重构：点云数据通常是离散的点集合，无法直接进行建模操作。
为了进行逆向工程，需要将点云数据重构为连续的曲面或实体。
在CAD软件中，可以使用曲面重构工具对点云数据进行处理，以生成光滑的曲面模型。
常用的曲面重构算法有Delaunay三角剖分、最小二乘等。
3. 模型修整：重构后的模型可能会存在一些不完美的地方，如面片之间的缝隙、尖角、凹凸不平等。
在CAD软件中，可以使用模型修整工具进行调整和修复。
通过优化面片的位置和法向量，可以使模型更加平滑和连续。
4. 辅助建模：逆向工程过程中，有时需要参考已有的CAD模型进行建模。
在CAD软件中，可以将已有的模型导入到场景中，作为参考或模板。
通过对参考模型进行调整、旋转或缩放，可以快速生成合适的几何体。
5. 模型拟合：在逆向工程中，有时需要根据已有的几何数据拟合出一个曲面或实体模型。
在CAD软件中，可以使用拟合工具进行拟合操作。
通过选择拟合的几何类型（如直线、曲线、曲面等），然后选择几何数据中的点集合，软件会自动拟合出相应的几何体。
6. 参数化设计：逆向工程常常需要将物体的几何数据转化为CAD软件中的参数化模型。
通过参数化建模，可以方便地修改模型的尺寸、形状等参数，以满足设计需求。
在CAD软件中，可以使用参数化建模工具进行设置和调整，将模型转化为可编辑的参数化模型。
7. 模型修复和检查：在逆向工程过程中，可能会出现模型不完整或有错误的情况。
对逆向工程技术的点云数据处理的研究摘要：几何造型与处理是国际上当前的研究热点，逆向工程技术作为其中一门重要的建模方法，在实际生产生活中有多方面的应用。
简单介绍了逆向工程技术中点云数据的概念，实际操作流程，指出了点云数据处理是逆向过程中不可缺少的一步；重点讲述了点云数据处理的数学模型，数据处理方法，最后通过深入浅出的例子总体表现逆向工程技术。
关键词：逆向工程catia matlab 点云数据消噪平滑滤波点云分层数据拼合精简中图分类号：tp39 文献标识码：a 文章编号：1007-3973（2012）005-008-021 逆向工程技术点云数据概述点云数据是逆向过程中通过三维测量机测出的保留有模型坐标尺寸信息的数据。
由于受一些外界条件还有测量工具等等，点云数据中含有部分的噪声点和大量的冗余的数据，不利于模型的重构，影响模型的质量，所以逆向过程中点云数据处理是不可缺少的，它是模型重构前所必须做的。
2 逆向工程技术的数据处理模型2.1 噪声点的去除和失真点的查找在三维扫描测量过程中，由于测量设备精度不一样、所测量的物体的性质差异、所处外界环境的约束，从而很容易而且不可避免地存在噪声点和失真点。
因此在逆向测量过后的数据处理，就首先要用相关的软件对点云数据进行处理，去除那些误差很大的噪声点和失真点。
主要有以下几种方法：(1)直接观察法，去除那些直接能观察出来的噪声点和失真点，然后删除。
(2)弦高差法，连接检查点前后两点，计算检查点到连线(弦)的距离，如果 (为给定的允差)，则认为是坏点，应予以去除。
(3)角度判断法，检查点沿扫描线方向与前后两点形成的夹角是否小于允许值。
(4)曲线检查法，用最小二乘法拟合得到一条spline曲线，曲线通过截面的首末点，曲线的阶次可以根据曲面具体改变，然后分别计算中间数据点到spline曲线的距离，如果(为给定的允差)，则认为是坏点，去除该点。
2.2 点云数据的平滑处理点云数据的平滑处理是逆向工程模型重构不可缺少的环节，因为点云数据有很大的随机性误差，而且误差很容易累计传递，这对于后期的重构曲面的质量有很大的影响，因此重构曲面之前要对点云数据进行平滑滤波处理，主要的平滑滤波处理方法有以下几种：均值滤波，利用统计平均值，代替原点，使数据光滑，达到平滑处理的效果。

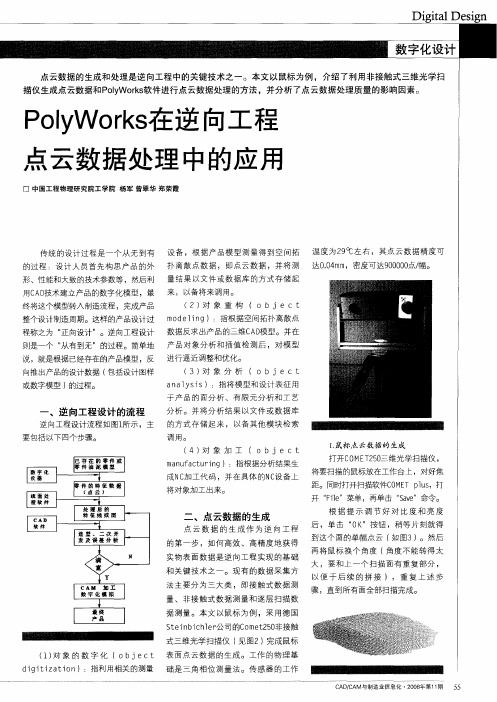

逆向工程中的点云处理逆向工程是一种通过对现有产品进行反向分析，提取和理解其设计、构造和材料等关键信息，进而实现复制、改进或再设计的过程。
在逆向工程中，点云处理是一项非常重要的技术，它涉及到对大量三维坐标数据的采集、预处理、编辑、优化等一系列操作。
本文将详细介绍逆向工程中的点云处理流程及相关技术，并通过案例分析说明其实际应用。
一、点云处理流程1、数据采集点云数据采集是逆向工程的第一步，通常通过三维扫描技术实现。
三维扫描仪可以将物体表面的形状、颜色、纹理等转化为三维坐标数据，为后续的点云处理提供基础数据。
2、数据预处理采集到的点云数据往往存在噪声、冗余数据等问题，因此需要进行预处理。
预处理主要包括数据过滤、降噪、简化等操作，以去除无用信息和改善数据质量。
3、数据编辑在数据预处理之后，需要对点云数据进行编辑以更好地反映物体表面的特征。
编辑操作包括插入、删除、移动点等，以便于更好地表达物体的几何形状和特征。
4、数据优化需要对编辑后的点云数据进行优化，以方便后续的分析和处理。
优化操作主要包括数据分组、网格化、平滑等，以提高数据处理的速度和准确性。
二、关键技术介绍1、点云数据采集技术点云数据采集技术是逆向工程的关键之一，常用的方法包括激光扫描、结构光扫描、断层扫描等。
这些方法的基本原理是利用相应的设备对物体表面进行扫描，获取其表面形状和结构的三维坐标数据。
2、点云数据处理技术点云数据处理技术包括数据预处理、编辑和优化等多个环节，涉及到的技术包括统计方法、几何方法、网格处理等。
这些技术可以对点云数据进行清洗、过滤、降噪、简化等操作，以提高数据质量和处理效率。
三、案例分析本部分将通过一个具体的案例来说明逆向工程中点云处理的实际应用。
本案例中，我们将对一个具有复杂曲面形状的汽车覆盖件进行逆向工程分析。
1、数据采集首先，使用激光扫描仪对汽车覆盖件进行扫描，获取其表面形状和结构的三维坐标数据。
在扫描过程中，需要注意扫描的角度、位置、分辨率等因素，以保证获取数据的准确性和完整性。
