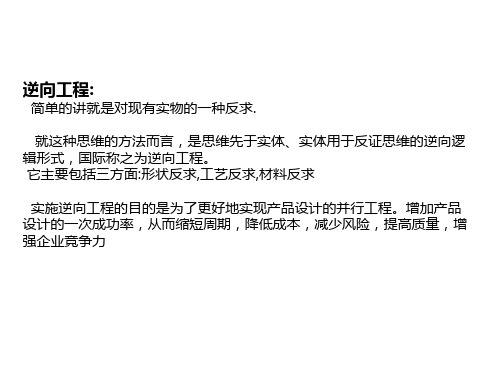

逆向工程实例
这是一个具体的应用实 例，主要步骤如下：
1、根据客户要求制定 相应的数据采集方案。 本案例采用激光扫描仪 一次扫描完成数据采集。
2、对点数据进行去除 杂点、过滤精简等处理。
逆向工程实例
3、根据样件的特点提取 特征线，本案例按照一条 曲线取截面线。
4、对拟合曲线进行误差 分析，确定在允许范围内， 可进行下面的工作，否则 要重新以更多的控制点进 行拟合，直到把误差控制 在允许范围之内。控制点 不宜过多，这样会影响曲 线质量。
光速测距法 结构化光照法 图像分析法
机械手
优点：具有携带方便，测量精度高等特点。
三坐标测量机(CMM)
优点：测量精度较高，价格低廉。 缺点：测量速度慢，对于柔性材料会出现变形而产生测量
误差，在进行半径补偿时也会出现误差。
采用三角几何法的扫描仪
优点：能快速采集物体的表面点数据信息。 缺点：采集精度受目标物体表面质量和扫描仪与目标物
体之间的距离和环境因素等影响。
三维激光扫描仪工作流程
1、 对要扫描的零件做好表面处理,如喷漆或喷砂 处理。
2、规化扫描方法，如果是大的板金件采取平面扫 描方式，如果是回转体可选择旋转扫描方式。尽 量以最少的次数采集最多的数据。
3、将零件固定在工作台上，保证稳定。 4、确定扫描范围，调整激光强度及步进大小。 5、开始扫描数据。 6、保存数据文件，扫描完毕。
Unigraphics NX
Unigraphics(UG),是美国 EDS公司 推出的CAD/CAE/CAM一体化软 件，广泛应用于航空、汽车、机 械、家电等各行各业。
采用结构化光照法的扫描仪
优点：这种扫描仪具有测量速度快、测量范围大、携带方 便等优点 缺点：价格十分昂贵。
