热处理工艺规范

华尔泰经贸有限公司铸钢件产品热处理艺规范随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。

1目的：为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。

2范围本规范适用于本公司生产的各种精铸、砂铸产品的热处理，材质为各种低碳钢、中碳钢、低合金钢、中合金钢、高合金钢、铸铁及有色合金。

3术语3.1退火：指将铸钢产品加热到规定的温度范围，经保温一段时间后，降温出炉的操作工艺。

3.2正火：指将铸钢产品加热到规定的温度范围，经保温一段时间后，从炉中取出，在空气中冷却下来的操作工艺。

3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后，快速冷却的操作工艺。

3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一段时间后出炉，冷却到室温的操作工艺。

3.5调质：淬火＋回火4 职责4.1热处理操作工艺由公司技术部门负责制订。

4.2热处理操作工艺由生产部门负责实施。

4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到热处理记录上。

4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测结论的记录以及其它待检试样的管理。

5 工作程序5.1每次装炉前应对设备进行检查，把炉底板上的氧化渣清除干净，错位炉底板应将其复位后再装，四周应留有足够的间隙，轻拿轻放，装炉应结实，摆放合理。

5.2装炉时大铸件产品放在下面，对易产生热处理变形的铸件，必须作好防变形或反变形处理，力学性能试样应装在高温区，对特别小的铸件采用铁桶或其它框类工装集中盛放。

5.3炉车上的铸钢件入炉时，应缓慢推进，仔细观察铸钢件是否与炉壁碰撞，关闭炉门，通电后应经常观察炉内工作状况。

5.4作好铸件产品后续热处理的准备工作，严格控制出炉温度，对水淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。

5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。

机械工艺设计中的热处理工艺规范要求解析热处理是机械工艺设计中的一个重要环节，旨在改变材料的性能和组织结构，以满足特定的工艺和使用要求。

为了确保热处理工艺的效果和可靠性，各种标准和规范被制定出来，对操作人员进行指导和规范。

本文将对机械工艺设计中的热处理工艺规范要求进行解析，从工艺选择、温度控制、时间控制、处理工区清洁等方面进行讨论。

一、工艺选择在机械工艺设计中，针对不同材料和零件需要选择不同的热处理工艺。

常见的热处理工艺包括淬火、回火、正火、淬硬化、时效处理等。

在选择工艺时，需要根据材料性能要求、零件形状和尺寸等因素进行综合考虑。

同时，还要参考相关的标准和规范，确保所选择的工艺能够满足设计和技术要求。

二、温度控制热处理过程中的温度控制是十分关键的一环。

不同工艺需要控制的温度范围和温度周期各不相同。

在进行热处理前，需要合理选择加热设备和加热介质，确保能够提供均匀、稳定的温度场。

同时，需要配备温度检测仪器，通过实时监测和控制，保证温度在规定的范围内波动较小，以免对材料的性能产生不良影响。

三、时间控制热处理的时间控制也是十分重要的，过短或者过长的时间都会对最终的材料性能产生不利影响。

在进行热处理前，需要制定详细的时间计划，并对加热、保温、冷却等各个阶段进行精确控制。

同时，在工艺参数选择时，也需要考虑时间因素，避免在过短或过长的时间内进行热处理。

四、处理工区清洁热处理过程中，操作人员必须保持处理工区的清洁，防止杂质和污染物对材料产生负面影响。

在进行热处理前，需要对处理设备进行清洁和检查，确保无积碳、杂质等污染物存在。

同时，操作人员需要进行必要的防护措施，如穿戴专用防护服、手套等，避免汗液、指纹等对材料产生质量问题。

除了以上几点要求外，热处理工艺规范还包括了热处理设备和工艺参数的要求、热处理工艺记录和质量检验要求等内容。

在实际操作中，操作人员要严格按照规范要求进行操作，确保各个环节的质量和可靠性。

同时，还要定期对热处理设备进行维护和保养，保证其正常运行和达到预期的处理效果。

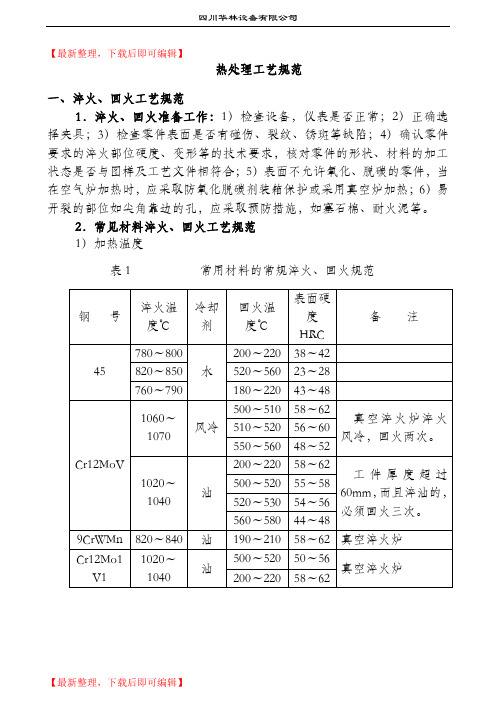

【最新整理，下载后即可编辑】热处理工艺规范一、淬火、回火工艺规范1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具；3）检查零件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。

2．常见材料淬火、回火工艺规范1）加热温度表1 常用材料的常规淬火、回火规范本）、K110（奥地利）；9CrWMn 即 O1（美国）、1.2510（德国）、K460（奥地利）； 4Cr5MoSiV1即 H13（美国）、1.2344（德国）、8407/8402（一胜百）、W302（奥地利）；7Cr7Mo3V2Si 即 LD1； HS-1是高级火焰淬火，多用模具钢；除45号钢或特别说明均采用回火两次的工艺。

2）淬火保温时间t =8～10 min+k αDk ——装炉系数（1～1.5）；α——保温系数（见表2）；D ——零件有效厚度。

表2 淬火保温系数3）回火保温时间①工件有效厚度d<=50mm，保温2小时；②工件有效厚度d>50mm，按照保温时间t=d/25（小时）计算；③每次回火后空冷至室温，再进行下次回火。

4）去应力（入炉时效）①高合金钢550~650℃，热透后，保温时间>3小时；3．淬火和回火设备1）淬火设备——真空淬火炉、中温箱式炉、高温箱式炉。

2）回火设备——真空回火炉、中温箱式炉。

3）冷却设备——水槽、油槽、风箱。

4．操作方法1）零件应均匀摆放于炉内有效加热区，在箱式炉中一般为单层排列加热，工件间适当间隙。

小件可适当堆放，但要酌情增加保温时间。

2）细长零件加热要考虑装炉方法，以减少工件变形，如垂直吊挂，侧立放平支稳等。

3）零件同炉加热,截面尺寸不宜相差过大,厚度10～50mm同一炉,50～80mm同一炉，大截面零件应摆放在炉膛里面,以便小工件先出炉。

热处理工艺规范1 目的本规范适用于本厂钢制零件在周期作业加热炉中的调质、固熔工序。

2 准备工作2.1检查设备及仪表是否正常。

2.2检查零件上的材料是否符合图样要求。

2.3检查零件的尺寸是否符合图样及工艺文件的规定。

2.3.1调质件最好先经粗加工，断面大于100mm 的零件，当有内孔时，应钻孔后再调质，并且防止出现尖角。

2.3.2调质件的加工余量应大于允许的变形量。

2.4熟悉工艺要求，根据零件的毛坯重量、开头确定吊挂形式，吊挂部分可利用零件本身结构，也可在零件上另加。

2.5大型零件调质时必须检查所需的辅助冷却装置，当确认使用可靠后方可装炉。

2.6不同淬火温度的调质件，不得同炉处理，同炉处理件的有效厚度应相近。

3 工艺规范3.1 ASTM A350 LF2调质处理规范见表1。

3.1.2机械性能参数：MPa b 655485-=σ MPa 250≥s σ 22%≥δ 30%≥Φ3.1.3 LF2低温冲击韧性K A 要求：Ⅰ级 试验温度在-45.6℃ 三个试样平均值为K A ≥20J三个试样中一个试样冲击值为K A ≥16JⅡ级 试验温度在-18℃ 三个试样平均值为K A ≥27J三个试样中一个试样冲击值为K A ≥20J3.2 ASTM A182 F316、F321钢3.2.1 热处理工艺：3.2.2 机械性能参数：MPa b 515=σ MPa 205≥s σ 30%≥δ 50%≥Φ3.3 淬火冷却方法3.3.1调质件采用的淬火介质一般为水或油。

3.3.2形状简单、断面厚度不足100mm 的零件在水或油中冷却，终冷温度不予限制，以淬硬为原则。

3.3.3形状复杂、断面厚度大于100mm 的零件在淬火介质中冷至表面温度为150-200℃时取出空冷。

3.3.4采用水淬油冷的零件，水冷时间按每（3-5）mm 以1s 计算，水淬空冷的零件、水冷时间，当有效厚度小于30毫米的以S/2mm 计算，有效厚度大于30mm 的以S/1mm 计算的。

一、热处理代号和材料标注方法（一）热处理代号1. 适用于结构钢和铸件代号：0—自然状态1—正火(或正火+回火)2—退火3—精锻+回火（如精锻或精辊叶片在精锻后只需高温回火）4—淬硬5—调质6—化学热处理（渗碳或氮化）7—除应力（包括活塞环定型处理)9—表面淬火或局部淬火2.适用铸造有色金属和奥氏体钢的代号：0—原始状态1—再结晶退火T—除应力退火T1-人工时效T4—淬火（固溶处理）T5—淬火和不完全时效T6-淬火和完全时效（固溶处理和完全时效到最高硬度）3.压力加工有色金属代号：0—原始状态M—退火C-淬火CZ—淬火和自然时效CS-淬火和人工时效（二）材料的标注方法：1.零件的材料或毛坯（包括铸锻件）如不作任何处理，也不作机械性能检查，则只标材料牌号（其热处理代号“0”在图纸上不标注）如：A3,20，35，ZQSn6—6-3。

2.零件的材料或毛坯在热处理后，不作硬度及机械性能检查者则只标注材料牌号和热处理代号：如:45-1,若有几种热处理，可用热处理代号按工艺路线顺序逐项填写：如:15CrMoA-1+7。

3.有些材料的技术条件，有几种检查组别,但强度等级只有一种或可按材料截面尺寸来决定强度等级，只注明材料牌号，热处理代号和检查组别:如：45—5（Ⅱ) 35CrMoA—5（Ⅱ）4.有些材料的技术条件，有几种组别，在同一热处理状态中有不同的强度等级,则注明材料牌号、热处理代号强度等级和检查组别，不需要规定检查组别时，检查组别可省略。

25Cr2MoVA-5 25Cr2MoVA-5如：735—Ⅲ 7355。

有些零件或者是比较重要或者是技术要求比较复杂，用上述标注方法不能说明全部要求者，则应注明标准号，在同一热处理状态中有不同的强度级别时，还应注明强度级别。

35CrMoA-5 35CrMoA-5如：Q/CCF M 3003-2003 590×Q/CCF M 3003—20036。

大锻件如叶轮、铸造轴、整体转子等的材料标注方法钢号锻件级别×标准编号7。

热处理加工工艺规范1范围本规范规定了热处理的工艺规则，适用于本公司的热处理加工。

2准备工作2.1根据加工路线单核对工件数量，检查材料是否符合要求，并根据图样了解热处理的种类。

2。

2检查工件是否有碰撞伤痕、裂纹等缺陷。

2。

3检查炉子及炉温仪表使用情况是否正常2.4严禁带电进出炉操作，工件离电热体不宜太远，以防局部过热。

一般工件离炉壁应大于100mm，离炉顶大于200mm。

2.5形状复杂或细长轴等工件,在堆放时要按有关操作要求装入炉内,严禁悬空堆放.3退火3。

1对于45＃、40Cr钢件分别加热到800-840℃，830—850℃，保温2—3小时，然后以小于100℃/H的速度缓慢冷却至500—600℃出炉空冷.3.2对于T7-T9，T10-T12钢件分别加热到740—760℃，750-770℃,保温2—4小时,然后以小于200℃/H的速度缓慢冷却至500—600℃出炉空冷。

3.3对于合金钢等特殊材料，按有热处理工艺学有关技术资料要求操作。

3.4一般件可不预热低温进炉，当温度升到500—600℃时，应保温1—2小时后再继续升温. 3.5出炉时对于形状复杂或细长工件，宜用钳子或其他夹具垂直或水平放置在适当地方。

4正火4.1通常用于正火的材料为含碳量不超过0。

5％的碳素钢、低合金钢的锻件、铸钢件。

4。

2对于Q235、20#、Q345等材料加热到880℃-930℃，保温1-3小时后出炉空冷。

4。

3对于45＃、40Cr钢分别加热至830-880℃，850-890℃，保温1—3小时出炉空冷。

4.4保温时间可根据工件的有效厚度决定，参考下表：4.5正火规范相同的零件，可在同炉处理，但截面有效厚度必须相近。

4。

6不同尺寸的零件在同炉处理中，若同时出炉时,其保温时间就按最大截面所需的保温时间计算，但允许小件到达其本身尺寸所需保温时间后单独出炉.4.7多件装炉时工件断面尺寸小于100mm者，其间隙应大于50mm.技术要求较高的零件严禁小件外面套大件。

机械工程中的热处理与表面处理规范要求热处理和表面处理是机械工程领域中非常重要的工艺，它们能够改善材料的力学性能、抗腐蚀性能和使用寿命。

为了确保热处理和表面处理的效果，提高产品质量，机械工程中有一些规范要求需要遵守。

本文将详细介绍机械工程中热处理与表面处理的规范要求。

一、热处理规范要求1. 温度控制要求：在进行热处理过程中，温度是一个非常重要的参数。

温度控制的要求通常由产品的材料和热处理方法决定。

例如，对于低碳钢，常见的淬火温度要求为800-900℃；对于高碳钢，淬火温度要求一般在780-850℃之间。

同时，温度控制的精度也是需要考虑的因素，一般要求精度在±5℃以内。

2. 保温时间要求：保温时间是保证材料充分相变的重要因素。

不同材料和要求有不同的保温时间要求。

一般情况下，保温时间要求在30分钟至2小时之间。

需要注意的是，过长的保温时间会造成能量浪费和产生不必要的成本。

3. 冷却速度要求：冷却速度也是热处理中需要关注的因素之一。

根据材料和要求的不同，冷却速度要求也会有所差异。

例如，对于一些高碳钢的淬火工艺来说，需要快速冷却以获得较好的硬度和强度。

4. 热处理设备要求：进行热处理时，需要使用专门的热处理设备，如炉子、加热元件等。

这些设备需要符合相关的安全和环保要求，保证操作人员的安全和产品质量的稳定。

二、表面处理规范要求1. 表面粗糙度要求：表面粗糙度对于很多机械零件的功能性能和外观质量都有很大影响。

根据不同的应用场景和产品要求，表面粗糙度要求也有所不同。

一般来说，机械工程中表面粗糙度一般要求在Ra 0.4-6.3µm之间。

2. 表面清洁度要求：在进行表面处理之前，必须确保材料表面的清洁度。

表面清洁度的要求通常由应用和处理方法决定。

例如，在电镀过程中，需要清除材料表面的油污、氧化物等杂质，以保证镀层的附着力和光洁度。

3. 表面处理方法要求：不同的表面处理方法对于产品的性能和外观有不同的影响。

热处理作业规范热处理是一种通过改变材料的结构和性能来满足工业和生产需求的方法。

它广泛应用于诸如航空、汽车、造船、船舶、机械、电力、电子和通信等领域。

由于热处理对材料的影响非常大，因此进行热处理时必须遵循一定的程序和规范以确保最终产品能够达到预期的性能要求。

以下是热处理作业规范的一些注意点。

材料准备在进行热处理前，必须对待处理材料进行全面的检查和准备。

材料的外表必须清洁、无油脂和其它污染物，否则会影响热处理质量。

对于复合材料，应该尽可能降低温度或使用特殊的清洗剂来清洗。

对于金属，应该预先除去表面的氧化层、锈迹等。

热处理前的预热在进行正式热处理前，还需要进行一定程度的预热。

预热的目的是降低温度梯度，减小应力和变形，以增加处理后材料的变形度。

预热的时间和温度应根据具体情况确定。

加热加热过程是热处理中最重要的环节。

加热速度和温度控制非常重要，因为它们会影响材料结构和性能的变化。

而且，加热时间取决于材料的质地和厚度。

加热的过程中应该避免材料表面的过度氧化和烧糊。

此外，材料应在空气中进行加热，如果材料处于真空或气氛较弱的环境，则应定期进行气体补充，同时确保温度和加热速度的控制。

保温加热后，材料必须保持在一定时间和温度下进行保温。

这是因为材料经过加热后，结构和性能的变化还需要一段时间来实现。

保温时间要根据材料类型和规格确定。

如果保温时间过长，会导致材料性能变差，过短则会使材料结构和性能未能得到完全改变。

冷却保温后，材料应当通过冷却来加速变化，使其达到更高的性能和质量要求。

冷却的方式有水淬、空气冷却、加水淬、油淬、气体淬等。

不同的冷却方式可得到不同的材料特性。

同时，冷却速度要适中。

如果冷却速度过快，会导致材料结构的不均匀，导致变形，还会产生裂纹和其他缺陷。

总体规范为确保热处理的质量，工艺流程应该严格遵循以下规范：- 严格遵守热处理流程，不要省略任何步骤。

- 热处理时间、温度和冷却速度均应严格控制。

- 合理选择热处理设备和工具，测量仪器和控制装置的准确性要得到保证。
