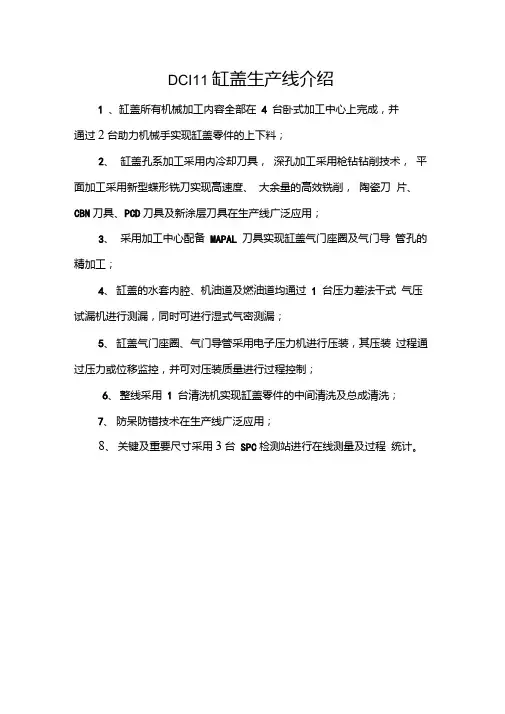

DCI11缸盖生产线介绍
1、缸盖所有机械加工内容全部在4台卧式加工中心上完成，并通过２台助力机械手实现缸盖零件的上下料；
2、缸盖孔系加工采用内冷却刀具，深孔加工采用枪钻钻削技术，平面加工采用新型蝶形铣刀实现高速度、大余量的高效铣削，陶瓷刀片、CBN刀具、PCD刀具及新涂层刀具在生产线广泛应用；
3、采用加工中心配备MAPAL 刀具实现缸盖气门座圈及气门导管孔的精加工；
4、缸盖的水套内腔、机油道及燃油道均通过1台压力差法干式气压试漏机进行测漏，同时可进行湿式气密测漏；
5、缸盖气门座圈、气门导管采用电子压力机进行压装，其压装过程通过压力或位移监控，并可对压装质量进行过程控制；
6、整线采用1台清洗机实现缸盖零件的中间清洗及总成清洗；
7、防呆防错技术在生产线广泛应用；
８、关键及重要尺寸采用３台SPC检测站进行在线测量及过程统计。
- 37 - 汽车发动机缸盖与发动机的配气和点火等重要性能密不可分。而缸盖作为复杂零件，其表述繁杂，容易使人对其机加工艺摸不着头绪。文章以直列4缸发动机铝合金缸盖为例，明晰了缸盖与相关零件的装配关系、机加工艺核心原则及关键部位加工方法。 1 装配关系 发动机缸盖的各个面及相关位置，如图1和图2所 示。 图1 缸盖的缸体结合面及相关位置 图2 缸盖的罩壳结合面及相关位置 1.1 6个外形面1.1.1 缸体结合面 与缸体结合，此面上有燃烧室。气缸的容积与燃烧室容积的比值称为压缩比，这是发动机性能的重要参数。气缸中被压缩的可燃混合气体在燃烧室内被点火和燃烧，燃烧室容积变小，可能引起爆燃，容积变 大，会导致发动机功率不足。一般缸盖的燃烧室都是 () 摘要：发动机缸盖作为复杂零件，表述繁杂，文章从使用功能角度介绍了缸盖各部位重要程度，分析了缸盖与相关零部件装配关系，指出缸盖机加工艺路线的核心原则，同时阐述了其关键部位的加工方法及注意事项。实践表明，该原则及方法有助于把握缸盖加工关键，灵活编排工艺。 关键词：发动机缸盖；装配关系；工艺分析；加工方法 Machining Technology and Difficulties of Engine Cylinder Head Abstract: As a complex parts, it is difficult to draw a clear picture of engine cylinder head. This paper introduces each part’s importance of engine cylinder head and analyzes the assembling of cylinder head and related parts, pointing out that the core principles of cylinder head’s machining technology as well as the processing methods and some notices. The practice proves that this processing method and principles facilitate the holding on the key points of engine cylinder head machining and a flexible arrangement of technology. Key words: Engine cylinder head; Assembling; Technology analysis; Machining methods 发动机缸盖的机加工艺及加工难点 万方数据 默克精密工具（常州）有限公司陈圣

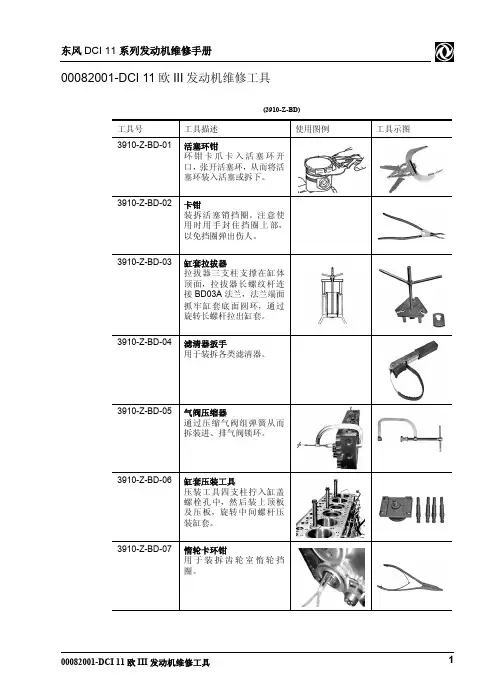

dCi 11发动机使用手册 1 dCi 11系列发动机简介 dCi 11发动机是从法国雷诺卡车引进的直列、六缸、四气门、共轨直喷、增压中冷柴油机，该发动机满足欧三排放、具有低油耗、低噪声等优点。发动机型号有：dCi 420、dCi 375、dCi 340。目前，我公司已根据法国雷诺卡车公司许可证制造dCi 11系列发动机，装备我公司生产的车型，以满足用户对高性能柴油车的需要。 2 发动机铭牌 发动机铭牌位于发动机进气侧气缸体上。如下图所示 发动机铭牌 发动机型号说明： 例如：dCi 420-30 d：Diesel，柴油； C：Common rail，共轨； i：Injection，喷射； 420：420Ps； 30：排放达欧III。
3 dCi 11系列发动机外部总成识别 1机油加注口 2 发电机总成 3 手油泵总成 4 离心式机油滤清器 5 喷射泵总成 6 EECU 及冷却板总成 7 空调压缩机总成8 进气管 9 高压油管总成 10 油轨 11 起动机总成 12 低压油管总成 13 铭牌 14燃油滤清器总成 1 排气歧管（三段） 2 排气制动 3 排气管 4 增压器进油管 5 机油滤清器 6 机油冷却器总成 7 进 气接管（排气侧） 8 增压器总成 9 空压机回水软管 10 空压机进水软管 11 空气压缩机 12 增压器回油管 13 发动机进水管 1 2 3 4 5 6 7 8 9 10 11 12 13 14 进气侧 1 2 3 4 5 6 7 8 9 10 11 12 13 排气侧
1 发动机除气接头 2 发动机线束 3 水泵及节温器总成 4 扭振减振器 5 曲轴皮带轮 6 水泵进水管 7 发电机皮带张紧轮 8 风扇皮带轮 9 惰轮 10 风扇皮带张紧轮 11 曲轴箱通风管 12 空调皮带张紧轮 13 油底壳 1 气缸盖罩盖 2 气缸盖总成 3 气缸体总成 4 飞轮壳 5 曲轴 6 飞轮及信号盘总成 1 2 3 4 5 6 7 8 9 10 11 12 13 前 端 1 2 3 4 5 6 后 端
XX汽车工艺生产线及设备简介 一、车架车间： 1、我们所处的建筑物为联合厂房的车架生产车间，联合厂房为L形建筑，此单体建筑总面积为4.3万多平米，也是XX汽车公司最大的一个单体建筑，南北向为车架生产车间，东西向为中重卡总装车间；车架生产车间共由4个部分组成，从西往东依次为：车架下料车间、车架加工车间、车架铆接车间、车架涂装车间。 2、车架下料车间：一期不上。目前作为车厢装配车间。 3、车架加工车间： 工艺：码料一数控冲孔一折弯一切割、配对-钻孔一抛丸清理一铆接线。 主要设备：3D U形槽梁数控三面冲孔生产线、机械人等离子切割机、纵梁数控折弯、摇臂钻、纵梁钻孔小车、电动平移车。 目前已安装设备：3D U形槽梁数控三面冲孔生产线、摇臂钻、纵梁钻孔小车等。 数控三面冲孔机：比利时索能进口设备：荷兰的DAF卡车、德国的M.A.N.、意大利的IVECO、瑞典的VOLVO、美国的TOWER、韩国的现代等全球著名汽车制造商都在近十年左右使用了索能公司的3D U形槽梁数控三面冲孔生产线。 4、车架铆接车间： 工艺：左右纵梁及支撑板吊装一装合横梁一铆接支撑板、小件，正面铆接角板、托架等，反 转一反向铆接，铆接中间支座一修整、下线。 主要设备：抛丸机、中重卡铆接线、轻卡铆接线、电动平移车等。 目前已安装设备：抛丸机、中重卡铆接线、轻卡铆接线、铆接机。 5、车架涂装车间： 工艺：人工上件一预脱脂（喷）- 脱脂（浸）- 水洗1 （喷）- 水洗2 （浸喷）- 表调（浸）—磷化（浸喷）—水洗3 （喷）—水洗4 （浸）—循环去离子水洗（浸）—干净
去离子水洗（喷）—阴极电泳—槽上超滤水喷淋—超滤水洗I （喷淋）—超滤水洗U （浸）
曲轴的加工工艺、设计步骤、流程 曲轴是引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。曲轴是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。曲轴的旋转是发动机的动力源。也是整个船的源动力。 曲轴制造技术/工艺的进展 1、球墨铸铁曲轴毛坯铸造技术 （1）熔炼 高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水，经炉外脱硫，然后在感应电炉中升温并调整成分。目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。 （2）造型 气流冲击造型工艺明显优于粘土砂型工艺，可获得高精度的曲轴铸件，该工艺制作的砂型具有无反弹变形量等特点，这对于多拐曲轴尤为重要。目前，国内已有一些曲轴生产厂家从德国、意大利、西班牙等国引进气流冲击造型工艺，不过，
引进整条生产线的只有极少数厂家，如文登天润曲轴有限公司引进了德国KW铸造生产线。 2、钢曲轴毛坯的锻造技术 近几年来，国内已引进了一批先进的锻造设备，但由于数量少，加之模具制造技术和其他一些设施跟不上，使一部分先进设备未发挥应有的作用。从总体上来讲，需改造和更新的陈旧的普通锻造设备多，同时，落后的工艺和设备仍占据主导地位，先进技术有所应用但还不普遍。 3、机械加工技术 目前国内曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。粗加工设备多采用多刀车床车削曲轴主轴颈及拐颈，工序的质量稳定性差，容易产生较大的内应力，难以达到合理的加工余量。一般精加工采用MQ8260等曲轴磨床粗磨-半精磨-精磨-抛光，通常靠手工操作，加工质量不稳定。 随着贸易全球化的到来，各厂家已意识到了形势的严峻性，纷纷进行技术改造，全力提升企业的竞争力，近年来引进了许多先进设备和技术，进展速度很快。就目前状况来讲，这些设备和技术基本依赖进口。下面就哈尔滨东安动力、一汽大柴、文登天润曲轴、滨州海得曲轴等公司的情况作以介绍。 哈尔滨东安集团曲轴生产线为全自动柔性流水生产线，粗加工生产线由德国的专机自动线（LINDENMAIER）、数控车-车拉、数控高速随动外铣（BOEHRINGER）、圆角滚压机（HEGENSCHEIDT-MFD）和止推面车滚专机、淬火机（EMA）等组成；精加工生产线由日本的数控高速CBN磨床（TOYODA）、动平衡机、抛光机（IMPCO-NACHI）、检测机、清洗机等组成。连杆轴颈加工则采用了数控高速随动加工技术，全线采用高速CBN砂轮磨削技术，磨削线速度达到120m/s。 文登天润曲轴通过引进德、美、意等发达国家的先进设备，组建了具有当今国
杨涛涛张裕张皓 摘要：发动机缸盖座圈经常与高温高压的燃气相接触，承受着较高的热负荷和机械负荷，这要求座圈有较高的耐磨性和密封性，若发动机缸盖进、排气座圈的环带密封带及对导管孔跳动值不良，将会使气门在工作时发生中心偏移，导致有害的热传导和气门及导管孔的快速磨损，直接影响发动机功率、油耗及性能，故座圈和导管孔的加工精度提出了较高要求。其加工工艺设计也越来越受到重视。 关键词：发动机缸盖工艺设计 近年來，发动机行业作为机械设计的重要方面，在一定范围内取得了实质性的成果。为保证发动机缸盖能够承受很大的热负荷和机械负荷，需要保证缸盖配气的密封性，故在缸盖加工过程，对缸盖进、排气座圈方面的工艺要求也越来越高，如我司生产的LJ465Q-2A缸盖，其座口环带跳动值小于0.05mm，座圈粗糙度小于Ra0.8，环带密封带宽度1.3±0.1。 一、生产工艺流程 发动机缸盖毛坯一般为合金铸铝件，作为发动机上关键零部件之一，加工精度要求较高，加工工艺复杂，而其加工质量直接影响发动机整机性能。通过不断的考察和研究，发动机缸盖加工的生产工艺已经逐渐成熟，基本能满足精度要求。其中对于缸盖关键工序的座圈和导管孔加工工艺，一般采用复合锪座圈底孔及部分导管底孔流程主要是先对缸盖毛坯上线检查——转铰加工导管底孔，座圈底孔——气门导管，气门座圈压装——锪铰气门导管孔，气门座圈——座圈环带试漏——成品下线。整个工艺过程中，在锪铰气门座圈，气门导管孔工序直接关系座圈对导管孔的跳动值的实现。 二、重点工艺 随着现代汽车行业的竞争日益加剧，加工进、排气座圈孔和导管孔的加工已作为衡量发动机缸盖精加工的重要关键工序之一，其形位公差和精度的要求也越来越高，越来越受到各发动机工厂重视。经过较长时间的发展，发动机缸盖进、排气座圈和导管孔的加工工艺已经逐渐成型，一般采用复合锪座圈底孔及枪铰导管底孔，我司缸盖线在工艺规划时吸收了同行的经验和教训，在座圈和导管孔的加工上进行了有效的优化设计。 三、缸盖进、排气座口的工艺改进 在社会经济的推动下，发动机行业在社会发展中的比重有所增加，是现代汽车行业发展必不可少的一部分。发动机缸盖的工艺设计影响着发动机的正常运转，与整个发动机性能之间有着不可分割的联系，因此，对发动机缸盖工艺要求越来越高。 发动机缸盖结构较为复杂，零件表面分布着许多孔特征和槽特征，如排气门座孔、气门导管孔等，作为发动机的重要组成部分，发动机缸盖进、排气座圈加工工艺与发动机整体性能有着不可分割的联系。近年来，发动机缸盖设计工艺虽然缺德了实质性的成果，但也存在一些问题，可以采用对缸盖加工线进行全新设计的方式，对发动机缸盖进、排气座口工艺进行优化改进。
发动机缸盖生产工艺的研究 第一章发动机缸盖生产线分类的研究 (1) 1.1 刚性生产线 (1) 1.2 柔性生产线 (2) 1.2.1 串行柔性线 (4) 1.2.2 并行柔性线 (4) 1.2.3 专机式柔性线 (5) 1.3 试制线 (5) 1.4 成型线 (5) 第二章发动机缸盖加工工艺的研究 (6) 2.1 加工工艺分析及设备 (6) 2.1.1 工艺流程分析 (7) 2.2 加工工序的研究 (7) 2.2.1 粗基准和精基准的选择 (7) 2.2.2 辅助工序及设备 (9) 2.3 加工方法 (10) 2.3.1 凸轮轴孔系 (10) 2.3.2 阀座导管孔系 (11) 2.3.3 缸体结合面 (11) 2.4 柔性加工工艺设计 (12) 2.4.1 工艺流程设计及优化 (12) 2.4.2 工序划分方法 (12) 2.4.3 工艺设计原则 (13) 2.5 加工精度的研究 (14) 第三章数字化技术在发动机缸盖工艺中的应用 (17) 3.1 数字化工厂介绍 (17) 3.2 数字化工艺规划 (17) 3.3 发动机缸盖工艺规划 (18) 3.3.1 资源库 (18) 3.3.2 工艺知识库 (19) 3.3.3 CAD模型导入 (19) 3.3.4 特征识别(Feature Recognition) (19) 3.3.5 工艺规划中的其它工作 (19) 3.4 发动机缸盖生产线仿真与优化 (20) 3.4.1 柔性制造生产线仿真的建立 (20) 3.4.2 仿真与优化 (22)
第一章发动机缸盖生产线分类的研究 1.1 刚性生产线 刚性生产线是指该生产线只能生产某种或生产工艺相近的某类产品，表现为生产产品的单一性。刚性制造包括组合机床、专用机床、刚性自动化生产线等。 刚性生产线是根据特定的生产任务需要将专用机床组合在一起，以取得最优的效益。在大批量生产中至今还是刚性生产线( 如多工位自动线) 占主导地位。刚性线主要适合于成熟期产品的大批量生产，生产成本相对较低。但要求一次投资达到目标产量。 采用专用机床组成的刚性线加工对象单一，可变性差，不能及时适应生产任务的变化。市场产品设计发生变化时需对主轴箱、夹具、输送系统等重新设计、改造，改造的工作量大、费用高、生产准备周期长。对多品种共线加工兼容性差，一般只适应于同系列产品的共线加工。 刚性自动线生产率高，但柔性较差，当加工工件变化时，需要停机、停线并对机床、夹具、刀具等工装设备进行调整或更换（如更换主轴箱、刀具、夹具等），通常调整工作量大，停产时间较长。整个生产线有统一的节拍，一台机床因故停机，全线工作将被迫中断，因此这种加工线不能太长。对于向发动机缸体、缸盖这种加工工序很长的零件，就要把加工线分成几段，各段之间加上储料装置，一段生产线因故停机，其上下段仍然可继续工作。 刚性自动化生产线是用于工件输送系统将各种刚性自动化加工设备和辅助设备按一定的顺序链接起来，在控制系统的作用下完成单个零件加工的复杂大系统。 在刚性自动线上，被加工零件以一定的生产节拍，顺序通过各个工作位置，自动完成零件预定的全部加工过程和部分检测过程。因此，刚性自动线具有很高的自动化程度，具有统一的控制系统和严格的生产节奏。 除此之外，刚性自动化还具有可以有效缩短生产周期、取消半成品的中间库存、缩短物料流程、减少生产面积、改善劳动条件、便于管理等优点。
关于DCi11发动机冷却液进入燃油故障分析 及更换喷油器铜套操作步骤 一、故障现象 整车燃油箱中有发动机冷却液 二、故障原因 缸盖喷油器安装孔中镶嵌有密封铜套（拆除喷油器后可见，在安装孔下部，黄铜色），此铜套的作用是密封缸盖水套的冷却液无法进入缸孔及喷油器安装孔。当更换喷油器时如果没有更换密封铜垫或者安装不当，则会导致密封铜垫密封效果下降，缸内的高温高压燃气窜入喷油器安装孔使O型圈受热碳化破裂，冷却液在水压作用下从破损O型圈处进入喷油器安装孔，即进入缸盖的喷油器回油道，最终进入整车燃油箱。 三、故障判断 将发动机六支喷油器拆除，喷油器安装孔内擦净，通过副水箱加水孔用压缩空气加压，注意加压时将副水箱加水孔密封完好，保证气压作用于发动机冷却液系统。此时观察喷油器安装孔，如某缸铜套处有水珠渗出，即表示该缸喷油器铜套渗水。 四、解决办法 拆除渗水的喷油器铜套，更换新铜套及O型圈即可。 五、维修步骤 1、拆除缸盖，将确定漏水的某缸喷油器安装孔清洗干净，如下图； 2、喷油器铜套拆除工具分四部分，涨套、涨头、拉杆、击锤，如下图：
拉涨击 涨头 、将涨套部分（锥头向下）放入喷油器安装孔，用手向下按压到位：3 4、将涨头部分放入涨套（锥头向下，带螺纹部分向上），顺时针方向将涨头拧入涨套：
5、当手无法再拧动涨头时，取两把活动扳手，分别卡住涨套和涨头上的卡口，相对方向用力，将涨头在涨套内彻底涨开：
6、将拉杆的螺纹部分拧入涨头上端的螺孔，拧到位后锁紧拉杆上的螺母：
7、将击锤套在拉杆上，手握击锤按拉杆垂直方向向上发力，击打拉杆末端台阶： 8、反复击打几次后，铜套即可取出：
论曲轴的加工工艺 曲轴是发动机及气缸式压缩机上的一个重 要的旋转机件，装上连杆后，可承接活寒的上下(往复)运动变成循环运动。曲 轴的材料是由碳素结构钢或球墨铸铁制成的，有几个重要部位：主轴颈、 连杆颈、曲柄等。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。 1确定曲轴的加工工艺法方案 1.1曲轴作为一个重要的旋转机件，其加工方法仍冇一般轴的加工 规律，如铣两端面，钻中心孔，车、磨及抛光，但是曲轴也是有它的特点，它由主轴颈，连杆轴颈与连杆轴颈之间的连接板组成，其结构细长、曲拐多、刚性差，因而安排曲轴加工工艺应采取相应的工艺措施。 1.2在曲轴的机械加工中，采用新技术和提高自动化程度都不 断取得进展。国内以往的曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。粗加工 设备一般采用多刀车床车削曲轴主轴颈及连杆轴颈，工质质量 稳定性差，容易产生较大的加工应力，难以达到合理的加工余量。精加工 普遍采用 MQ8260等普通曲轴磨床进行粗磨、半精磨、精磨、抛光，通常靠人 工操作,加工质量不稳，尺寸一致性差。现在加工曲轴粗加工 比较流行的工艺是：主轴颈采用车拉工艺和高速外铣,连杆颈采用高速外铣，而且倾向于高速随动外铣，全部采用干式切削。在对连杆颈进行随动磨削时， 曲轴以主轴颈为轴线进行旋转，并在一次装夹下磨削所有连杆颈。 在磨削过程中，磨头实现往复摆动进给，跟踪着偏心回转的连杆颈进行磨削加工。 2 确定曲轴的加工工艺过程 2.1 曲轴的结构及其特点。 曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。一个 主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式)。 主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。主轴 承的数目不仅与气缸数目有关，还取决于曲轴的支承方式。 连杆轴颈是曲轴与连杆的连接部分，在连接处用圆 弧过渡，以减少应力集中。 曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力， 曲柄处铸有(或紧固有)平衡重块。平衡里块用来平衡发动机不平衡的离心力矩，有时还用来平衡一部分往复惯性力，从而使曲轴旋转平稳。 2.2曲轴的主要技术要求分析。1)主轴颈、连杆轴颈本身的精度，即尺寸公关等级IT6,表面粗糙度Ra值为1.25~0.63μ m。轴颈长度公差等级为IT9~IT10。轴颈的形状公差，如圆度、圆
发动机缸盖加工关键工艺研究 发表时间：2019-01-04T11:46:06.083Z 来源：《科技研究》2018年10期作者：魏本堂[导读] 本文简要介绍和分析了发动机缸盖机加工艺的技术难点，发动机缸盖是一种比较复杂的零件，其加工精度和质量会直接影响整个发动机的质量。 （安徽江淮汽车集团股份有限公司技术中心安徽合肥 230000）摘要：本文简要介绍和分析了发动机缸盖机加工艺的技术难点，发动机缸盖是一种比较复杂的零件，其加工精度和质量会直接影响整个发动机的质量。在现场加工的过程中还要把握现场工况、生产情况和设备情况，合理的安排加工工艺，保障缸盖的加工质量。 关键词：发动机；缸盖加工；关键工艺引言 缸盖是发动机燃烧室的组成部分，连接许多配气供油装置，是进气、排气的通道。对于发动机而言，缸盖对于供油装置有直观的影响，对于整机的性能与寿命有关键的影响，而且缸盖的结构性状复杂、内部呈腔型结构，加工难度较高，为了确保发动机的使用效果，需要对缸盖加工过程中的关键工艺进行控制，确保缸盖加工精度。 1 发动机缸盖机加工的概述 缸盖使发动机总成中的主要零件之一，位于发动机上部，通过缸垫、螺栓，和气缸体牢固地作用于一体。它主要的功能包含以下三方面：第一，将气缸的上部封闭，让活塞的顶部与汽缸壁共同作用形成燃烧室；第二，定制发动机的气门等配气机构，也是进排气管和出水管的主要装配基体；第三，在气缸内部有冷却水套，气缸面上的冷却水和内部冷却水相互贯通，运用循环水将内部的高温带走。可见，缸盖的加工工艺极为复杂，并对精度有较高的要求，而精度的优劣对发动机的整体性能及可靠性影响极大。缸盖内部关键的部件是进/排气孔和气门座圈。这两个重要部位对缸盖的燃烧质量具有重要的影响，随之也将影响整个发动机的性能以及品质。 2 发动机缸盖的结构特征 要提高发动机缸盖机加工艺的精度，保障发动机缸盖的加工质量，就必须对发动机缸盖的结构特征进行一定的了解。发动机缸盖具有以下几个结构特征：首先，气缸盖对于刚度和强度有着较高的要求，才能在气体的热应力和压力的作用下正常工作，保障气缸盖不会受到气体热应力和压力的损坏。其次，气缸盖一般为六面体状，属于一种多孔薄壁件。气缸的6个外形面可以分为缸体结合面和其他面，其中最重要的是缸体结合面，缸体结合面指的是与缸体进行结合的面，上面具有燃烧室。发动机中最重要的性能参数——压缩比指的是燃烧室的容积和气缸之间的比值。可燃混合气体在气缸中被压缩，然后在燃烧室内被点火和燃烧。要求燃烧室具有一定的容积，否则会造成可燃混合气体的燃爆。如果容积过大又会影响发动机的功率。缸体结合面的位置精度具有较高的要求，对于密封有着较高的要求。 3 发动机缸盖的粗加工工艺 发动机缸盖加工工艺中的第一个流程就是粗加工工艺。粗加工工艺要注意以下几个方面：第一，发动机缸盖材料一般为铝合金、灰铸铁、蠕墨铸件。汽油发动机一般采用铝合金，柴油机一般采用灰铸铁或蠕墨铸铁，部分小型柴油发动机或对重量有较高要求的柴油机也采用铝合金缸盖材料。随着发动机排放的不断提升以及对强度要求越来越高，柴油发动机总成在四气门缸盖中很容易出现气门间的裂纹。因此，需要从缸盖产品结构布置、铸造毛坯浇注工艺、机加工加工工艺、新材料应用等方面进行研究。蠕墨铸铁的应用，就是解决以上致命可靠性的方法之一。对三种不同材质的缸盖，需采用不同的刀具种类及切削参数，且铝合金加工效率最高，蠕墨铸铁加工效率最低。假如刀具及切削参数选择不当，蠕墨铸铁加工效率要比灰铸铁加工效率降低30%以上。第二，加工毛坯件。在选择合适的材料之后就要加工毛坯件。缸盖毛坯件的加工技术要求在于毛坯件上面不能有粘砂、砂眼、气孔、疏松，不能存在热浇不足、冷隔和裂纹的现象，并保障毛坯件的粗传送点、夹紧点和定位基面具有良好的光滑性和一致性。 4 发动机缸盖的机加工工艺 4.1 平面加工 从缸盖的内部结构来看，大平面较多，进、排气面和顶面、底面均为大平面，这就要求平面度及表面粗糙度等精度必须保持较高水平，进而要求机床拥有实现高精度加工的能力，能达到较高的刀具调整精度和几何精度。以前，缸盖大平面主要是运用合金刀片加工，现在由于毛坯情况通常较好，因此常用金刚石刀片加工，这种工艺可以优化缸盖平面，提高加工表面的精度。 4.2 加工发动机缸盖的高精度孔 发动机缸盖中的高精度孔包括凸轮轴孔、挺杆孔、导管孔和气门阀座等孔隙，这些孔隙对于表面粗糙度、位置精度和尺寸精度的要求均较高。因此可以说缸盖机加工艺中的核心工艺就是高精度孔的加工，也成为了发动机缸盖机加工艺中的技术难点。发动机气门与缸盖气门导管和缸盖气门阀座必须能够完整地配合，这对同轴度有着较高的要求。气门锥面和气门阀座之间必须能够密封，因此气门阀座具有较高的圆度要求。当前主要的加工工艺是先进行机床主轴快进，然后进行工进，接着启动主轴，对气门阀座的锥面进行加工。进而将主轴停止并后退，然后重新启动主轴，气门导管进行枪铰加工。在完成枪铰加工之后工进退刀，将主轴回推。这种工艺能够进一步减少重复定位误差，做到一次定位，使得气门阀座和气门导管的同轴度得到提高。但是由于气门导管和气门阀座具有不同的材料因此必须选择不同的刀具，这也进一步提高了加工的难度。 4.3 加工气门导管底孔和缸盖挺杆孔 这两方面的加工具有较高的精度要求，在加工的过程中注意尽量减少不必要的误差，提高气门导管底孔和缸盖挺杆孔的加工精度。 4.4 加工缸盖凸轮轴孔 作为缸盖的最长孔，缸盖的凸轮轴孔如果运用分段或调头加工的方式，虽然对机床设备及刀具相对简单，一般也能基本保障凸轮的轴孔加工精度，但是不能满足凸轮轴孔与同轴度的加工要求。因而，加工时应尽量满足一次成型的要求。对于长杆件而言，有效清除有关刀杆自身的重力是机械加工中一项很重要的难题。实际应用中，需要采用带有镗模架的自动专机生产线或者运用刀具的自导向，清除刀杆对整体加工的重力影响因素。
曲轴介绍及其工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
曲轴介绍及其工艺流程 曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式发动机)；V型发动机曲轴的曲拐数等于气缸数的一半。主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。曲轴的支承方式一般有两种，一种是全支承曲轴，另一种是非全支承曲轴。曲轴的形状和曲拐相对位置(即曲拐的 布置)取决于气缸数、气缸排列和发动机的发火顺序。曲轴的作用:它与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构。同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等。工作时，曲轴承受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，并且承受交变负荷的冲击作用。同时，曲轴又是高速旋转件，因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力。 曲轴加工材料与毛胚： 曲轴毛坯的制造方法有锻造和铸造两种。曲轴采用的材料有45钢、45Mn2和40Cr等。锻造钢件毛坯有好的耐磨性，可得到有利的纤维组织，可获得最佳的截面模量和紧密的细晶粒相组织。曲轴铸件一般是球墨铸铁，球墨铸铁曲轴铸造工艺好，有利于获得较合理的结构形式，在大批量生产中可采用精密铸造，其机械性能以接近一般中碳钢，切削性能好，耐磨性高。
发动机曲轴工艺流程： 1、粗车第四主轴颈 2、粗磨第四主轴颈 3、粗车其余主轴颈、两端面 4、精车1、3、4、6主轴颈及小端面 5、精车2、5、7主轴颈及大端面 6、在后端面打零件号 7、铣削加工6个连杆颈 8、在后端面上铰第一个孔 9、2、7主轴颈上钻直油孔 10、连杆颈上钻斜油孔，油孔倒角去毛刺 11、零件中间清洗
天龙dCi11皆可博发动机制动器操作指南 东风天龙系列车型搭载的dCi11发动机带有发动机制动系统，通过这种辅助制动系统可大大减少刹车的使用频率，从而降低刹车片磨损，提高行车的安全性。我们要让发动机制动器充分发挥作用，还需要正确的使用，下面就是东风天龙dCi11发动机上的皆可博发动机制动器操作指南，大家在使用前务必认真阅读。 1. 启动车辆前应确保发动机制动器处于关闭状态。
2. 当发动机达到工作温度，便可以打开发动机制动器开关。但此时，发动机制动器并不会立刻开始工作 3. 发动机制动器开关打开后，只有当驾驶员 ①松开离合器踏板 ②并且松开油门踏板 3) 并且发动机在档时（不是空档） 发动机制动器才会开始工作（三个条件缺一不可） 4. 当驾驶员踩下离合器踏板或油门踏板时，发动机制动将立即解除。 5. 发动机转速对发动机制动效果具有重要影响：发动机转速越高，发动机制动效果越好。建议：为达到最佳制动效果，请保持发动机转速在额定转速 1900-2000转附近（黄区和红区的交界处）。 6. 发动机制动模式下，发动机停止喷油，发动机转速的高低，不会影响油耗问题。 7. 为提高制动效果，驾驶员可通过降档位来提高发动机转速。 8. 冰雪路面或光滑路面上应小心使用发动机制动器，防止因制动功率过大而导致轮胎抱死或打滑。 9. 驾驶员可通过调整制动器档位开关来选择制动器功率的大小。 10. 当遇到紧急情况时，驾驶员应同时踩下制动踏板（即卡车的脚制动），此时制动功率会叠加，制动效果会更好。 11. 发动机制动器是缓速装置，不是停车装置，不适合用来停车或驻车。 12. 发动机制动器对发动机没有损害，使用绝对安全可靠。发动机制动器关闭时，不影响发动机正常使用工况和油耗。 13. 发动机制动器终身免维护。 皆可博是专注于发动机制动器领域的专家，已经有50年的历史，在北美市场，它的市场占有率已经超过了80%，在国内也已经和多家发动机厂家实现配套。除了先进的技术，我们在使用过程中也要按照操作指南中的说明才能充分发挥它的作用。
引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。 是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。曲轴的旋转是发动机的动力源。也是整个船的源动力。 曲轴制造技术/工艺的进展 1、球墨铸铁曲轴毛坯铸造技术 （1）熔炼 高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水，经炉外脱硫，然后在感应电炉中升温并调整成分。目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。 （2）造型 气流冲击造型工艺明显优于粘土砂型工艺，可获得高精度的曲轴铸件，该工艺制作的砂型具有无反弹变形量等特点，这对于多拐曲轴尤为重要。目前，国内已有一些曲轴生产厂家从德国、意大利、西班牙等国引进气流冲击造型工艺，不过，引进整条生产线的只有极少数厂家，如文登天润曲轴有限公司引进了德国KW铸造生产线。 2、钢曲轴毛坯的锻造技术 近几年来，国内已引进了一批先进的锻造设备，但由于数量少，加之模具制造技术和其他一些设施跟不上，使一部分先进设备未发挥应有的作用。从总体上来讲，需改造和更新的陈旧的普通锻造设备多，同时，落后的工艺和设备仍占据主导地位，先进技术有所应用但还不普遍。 3、机械加工技术 目前国内曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。粗加工设备多采用多刀车床车削曲轴主轴颈及拐颈，工序的质量稳定性差，容易产生较大的内应力，难以达到合理的加工余量。一般精加工采用 MQ8260等曲轴磨床粗磨-半精磨-精磨-抛光，通常靠手工操作，加工质量不稳定。随着贸易全球化的到来，各厂家已意识到了形势的严峻性，纷纷进行技术改造，全力提升企业的竞争力，近年来引进了许多先进设备和技术，进展速度很快。就目前状况来讲，这些设备和技术基本依赖进口。下面就哈尔滨东安动力、一汽大柴、文登天润曲轴、滨州海得曲轴等公司的情况作以介绍。 哈尔滨东安集团曲轴生产线为全自动柔性流水生产线，粗加工生产线由德国的专机自动线（LINDENMAIER）、数控车-车拉、数控高速随动外铣（BOEHRINGER）、圆角滚压机（HEGENSCHEIDT-MFD）和止推面车滚专机、淬火机（EMA）等组成；精加工生产线由日本的数控高速CBN磨床
摘要 汽缸盖是发动机的几大关键之一，零件尺寸较小，但结构形状复杂，有若干精度要求较高的平面和孔系。本文主要分析和设计的是汽缸盖零件的加工工艺和、专用夹具等。通过查阅各种相关书籍，分析缸盖的结构及其功能，编写了发动机缸盖零件的加工工艺；经过计算选择其切削用量、选择机床和工艺设备，设计出了专用夹具。 关键词：加工工艺；发动机缸盖；专用夹具
Abstract The cylinder cover is one of several toll-gates to launch the engine keys, the spare parts size is smaller, but the construction shape is complicated, how many the accuracy request the higher flat surface with the bore department. Analyze primarily here with design of is a cylinder cover the spare parts processes the craft, appropriation tongs and so on .Pass to check every kind of related book, analyze construction and its functions of an urn of covers, weave to write a cover spare parts process the craft; Passing by the calculation chooses its slice the dosage of cut, choice machine tools with craft equipments, design appropriation tongs. Key words: processing technic，Engine cylinder cover; special fixture
dCi11发动机后油封拆装步骤及要求 一、准备工作 1．后油封专用工具，S18梅花套筒，500N.m力矩扳手等； 2．升起驾驶室，关闭总电源； 3．拆下排气管、传动轴、离合器分泵、变速箱、离合器、飞轮总成等零部件，并摆放整齐，保持清洁。 PTO后油封拆装工艺 流程.doc 二、拆后油封 1．检查确认后油封是否漏油？油封是否变形或安装不到位？ 2．拆后油封，用专用工具或一字螺丝刀在曲轴后端垫上纸盒轻轻取下后油封，不得损伤曲轴及飞轮壳。
3．检查曲轴后端面、轴颈、倒角、飞轮壳端面及油封承孔是否损伤、磕碰、毛刺等，并用抛光纸打磨，防止损坏油封油封（注曲轴油封唇口接触面不得用砂纸打磨，以免破坏轴颈的粗糙度）。 4．用干净的绸布或柔软的擦布清理飞轮壳油封承孔、曲轴油封轴颈及后端面，擦净油迹。（上右图） 5．PTO机型如发现曲轴过渡齿轮松动，需拆下曲轴过渡齿轮，清理曲轴后端面和过渡齿轮上的胶、油迹等，并用汽油或煤油擦净。 重新装配注意事项：一是涂胶（厌氧胶），保持均匀，方法如下图。
三、安装后油封 1、后油封准备：擦净后油封专用工具，下图为后油封专用工具的组装顺 序，安装时需先将新后油封扣在底座上。 注意：导向和过渡工具表面不得有磕碰伤和毛刺。
2、后油封装配： a)将油封和导向工具一起固定在曲轴后端面上并拧紧螺栓； b)套上压盘，用旋转手柄慢速旋入将油封压装到飞轮壳油封孔内，并保 压15秒钟以上； c)拆下油封工具，目测检查油封压装是否平整、安装到位； d)用深度尺或游标卡尺测量油封压入深度（下图分别在4个点上测量油 封深度，确保符合工艺要求），要求如下：
