dCi11EDC7电控高压共轨燃油系统讲解

Dci11电控燃油共轨柴油机故障诊断及排除Dci11电控共轨发动机是一款四气门11L大功率，功率覆盖范围340～420PS；低油耗，最低油耗率小于190g/kw.h；低排放满足国Ⅲ、具有满足国Ⅳ的排放潜力，低噪音、长冲程节能型发动机。

独立摇臂，独特的设计，解决了气门发动机摇臂轴支撑和润滑的难题。

Dci11电控共轨发动机采用了目前世界上先进的BOSCH公司电控共轨燃油喷射系统。

电控共轨燃油喷射供油系统是Dci11发动机的重要组成部分，它的技术状况好坏直接影响着电控共轨式燃油喷射Dci1发动机的动力性、经济性和排放性能的好坏。

电控共轨喷射系统的燃油供给系统故障在Dci11电控共轨发动机里占有一定的比例，下面浅谈一下Dci11电控共轨发动机燃油供给系统的组成作用及故障的诊断排除。

一、Dci11高压共轨式发动机燃油供给系统流程示意图：1、燃油箱2、ECU冷却器3、手动注油泵和预滤器4、输油泵5、燃油滤清器6、燃油计量单元7、回油阀8、燃油流量调节电磁阀9、高压油泵10、燃油共轨管11、轨压限制器12、轨压传感器13、流量限制器14、喷油器二、Dci11电控共轨式发动机燃油供给系统的作用及组成：Dci11电控共轨式发动机燃油供给系统的作用是：该燃油供给系统是由电子控制单元ECU、燃油流量计量单元（含燃油流量调节电磁阀）、共轨压力传感器组成闭环控制系统。

电控单元根据发动机运行工况，将收集到轨压传感器信息分析运算，及时精确控制高压油泵工作，通过调节流量计量阀，使共轨管中的高压燃油达到需要的压力数值，并保持程序设定的对应工况所需要的压力，实现喷射压力可调的控制，同时电控单元给电液控制的电子喷油器发出脉冲指令，通过脉冲的宽度，精确地控制喷油器将共轨内的高压燃油以最佳的喷油时刻、最适当的喷油量、最合适的喷油率和良好的喷雾状态喷入发动机燃烧室中，保证发动机在任何工况下均在最佳性能状态工作。

Dci11电控共轨式发动机燃油供给系统组成：按其工作情况可分为：低压油路主要件有燃油箱、低压回路的进、出油管，燃油滤清器、输油泵，供油泵的低压区；高压油路主要件有电控喷油器、高压回路的进、出油管，燃油共轨总成、（流量限制器、燃油压力传感器、共轨压力限制器）供油泵的高压区。

高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。

高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。

高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。

设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。

高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。

高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。

共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。

它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。

共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。

燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。

喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。

喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。

当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。

电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。

通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。

高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。

它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。

高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。

高压共轨燃油喷射系统是一种先进的发动机燃油供应系统，它通过在可调电磁阀和空气控制单元的帮助下，将柴油高压从高压泵输送到一个共轨。

高压共轨燃油喷射系统具有以下特点：高压燃油供应、快速、精确、燃油喷射精细等。

高压共轨燃油喷射系统的主要组成部分包括高压泵、共轨、喷油嘴、传感器和控制单元。

高压泵是高压共轨燃油喷射系统的核心部件，它负责将柴油加压到非常高的压力。

高压泵通常使用柱塞泵的工作原理，通过柱塞上下运动的运动来抽取和加压燃油。

在高压泵中，柴油被压力到巨大的压力，通常可以达到数千个巴。

共轨是一个管道系统，其作用是将高压泵输送的高压燃油储存在其中，在准确的时间和压力下喷射燃油。

共轨的材料通常使用高强度、耐高压的材料，如高强度钢或铝合金。

喷油嘴是燃油喷射系统中负责喷射燃油到发动机燃烧室的部件。

喷油嘴的喷油孔直径非常小，通常在数十微米的范围内，这使得喷油系统可以产生高喷射压力并实现精细的燃油喷射控制。

喷油嘴喷射燃油的时间和数量受到控制单元的精确控制。

传感器是高压共轨燃油喷射系统的关键部件之一，它用于监测和测量各种参数，如油压、燃油温度、水分含量等。

传感器将这些参数的信息反馈给控制单元，以便进行实时调整和控制。

控制单元是高压共轨燃油喷射系统的大脑，它接收来自传感器的参数信息，并根据预设的燃油喷射控制策略来控制高压泵和喷油嘴的工作。

控制单元通常使用微处理器以及相关的软件和算法来实现精确的燃油喷射控制。

高压共轨燃油喷射系统相较于传统的喷油系统有几个显著的优点。

首先，高压共轨燃油喷射系统可以实现更高的喷射压力和更精细的喷油控制，从而提高发动机的效率和动力输出。

其次，高压共轨燃油喷射系统具有更快的响应速度，可以实现更准确的喷油时间和数量控制，从而提高燃烧效率和降低排放。

另外，高压共轨燃油喷射系统还具有更低的噪音和振动水平，提高了驾驶的舒适性。

总之，高压共轨燃油喷射系统是一种现代化的发动机燃油供应系统，它通过高压泵、共轨、喷油嘴、传感器和控制单元等组成部分，实现了高压、快速、准确、精细的燃油喷射控制。

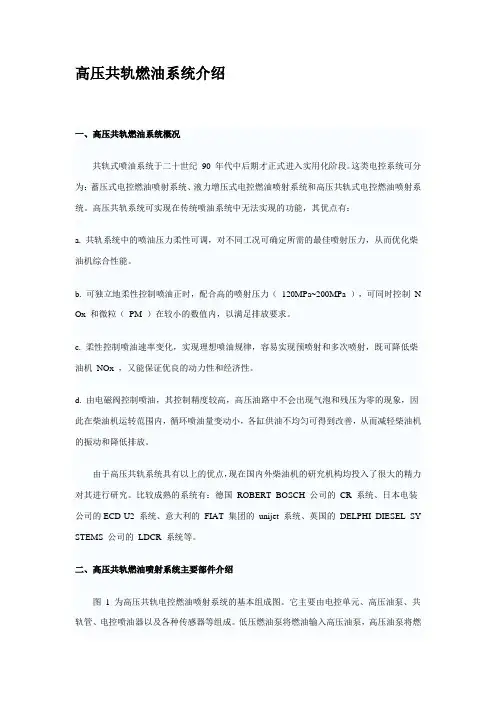

高压共轨燃油系统介绍一、高压共轨燃油系统概况共轨式喷油系统于二十世纪90 年代中后期才正式进入实用化阶段。

这类电控系统可分为：蓄压式电控燃油喷射系统、液力增压式电控燃油喷射系统和高压共轨式电控燃油喷射系统。

高压共轨系统可实现在传统喷油系统中无法实现的功能，其优点有：a. 共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。

b. 可独立地柔性控制喷油正时，配合高的喷射压力（120MPa~200MPa ），可同时控制N Ox 和微粒（PM ）在较小的数值内，以满足排放要求。

c. 柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机NOx ，又能保证优良的动力性和经济性。

d. 由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。

由于高压共轨系统具有以上的优点，现在国内外柴油机的研究机构均投入了很大的精力对其进行研究。

比较成熟的系统有：德国ROBERT BOSCH 公司的CR 系统、日本电装公司的ECD-U2 系统、意大利的FIAT 集团的unijet 系统、英国的DELPHI DIESEL SY STEMS 公司的LDCR 系统等。

二、高压共轨燃油喷射系统主要部件介绍图1 为高压共轨电控燃油喷射系统的基本组成图。

它主要由电控单元、高压油泵、共轨管、电控喷油器以及各种传感器等组成。

低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map 图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。

1 、高压油泵高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。

高压共轨燃油系统的原理及优势高压共轨燃油系统是一种现代化的燃油供应技术，由德国博世公司和日本电装公司联合开发。

它可以有效地克服传统喷油系统存在的高温、高压、低效的弊端，其原理是利用压电陶瓷给油压信号加压，并通过共轨将高压燃油提供给各个汽缸，使汽车发动机达到更高的功率输出和更低的排放。

高压共轨燃油系统的原理是将油泵送的燃油压力提高至200~2000 bar，并将燃油储存在共轨中，再由喷油器在每个气缸进行精确喷射，以满足发动机的燃烧需求。

由于高压共轨系统能够产生更高的燃油压力，喷油器可以以更高的速度和更高的精确度喷射燃油，这使得发动机的燃烧更加充分，功率更强，同时排放量更低。

高压共轨燃油系统的优势主要包括以下几个方面：1. 更高的功率输出：相较于传统喷油系统，高压共轨系统能够产生更高的燃油压力，使发动机的燃烧更加充分，功率更强。

这不仅提高了车辆的性能，还能够满足高速行驶和急加速的需求。

2. 更低的排放量：高压共轨系统可以精确控制燃油喷射量和时间，使得发动机燃烧更为充分，减少了废气中的CO、HC等有害物质排放，从而更加环保。

3. 更高的燃油利用率：高压共轨系统采用了智能控制技术，可以对燃油的使用进行更加精确的控制，从而提高了燃油的利用率。

相较于传统喷油系统，高压共轨系统的燃油经济性更为出色。

4. 更为稳定的性能：高压共轨系统可以实现对燃油喷射时间和量的精确控制，从而使发动机的运行更加平稳。

同时，高压共轨系统还可以减少燃油喷射的噪音和震动，提高车辆的乘坐舒适性。

总之，高压共轨燃油系统是一种先进的燃油供应技术，它的原理和优势都非常明显。

随着技术的不断发展，高压共轨系统还将不断完善，使得汽车的性能和环保性能进一步提高。

高压共轨工作原理介绍
高压共轨系统是现代柴油发动机中常见的燃油系统之一，也是最先进、最复杂的系统之一。

它的工作原理比传统的燃油系统更为复杂，但是其优异的性能表现让它成为了新一代柴油发动机的主流系统。

高压共轨系统的工作原理分为四个步骤：供油、压力调节、喷油和回油。

下面将详细介绍这些步骤。

1. 供油：柴油车的油箱中存储的燃油被高压燃油泵抽入共轨中。

共轨是一个储存燃油的管道，它在发动机的顶部穿过所有气缸。

发动机控制单元(ECU)利用传感器和其他指令来调节燃油泵的输出压力。

燃油泵将燃油推入共轨，使压力升高。

2. 压力调节：压力调节器位于共轨的末端，其作用是保持共轨内的压力恒定。

当压力达到设计最高值时，压力调节器会将多余的燃油流回到油箱以避免共轨过载。

3. 喷油：喷油器是系统的核心部件，它能够将燃油高压喷射到气缸中。

每个喷油器都配有一个电磁阀，阀门的开关受控于ECU。

电磁阀会在ECU发出命令时打开，使高压燃油射入气缸中。

4. 回油：与常规燃油系统不同，高压共轨系统还配有一个回油管道。

当电磁阀关闭时，高压燃油就通过喷油器内部的放油孔流回到共轨中。

由此形成闭合的回路，共轨中的压力被保持在设定值以达到最佳喷油效果。

总的来说，高压共轨系统的工作原理更为精细，能够在较短时间内完成高压喷油、高温燃烧等过程。

它能够更好地实现燃油的节约和排放的降低，是现代柴油车发动机中最先进的燃油系统之一。

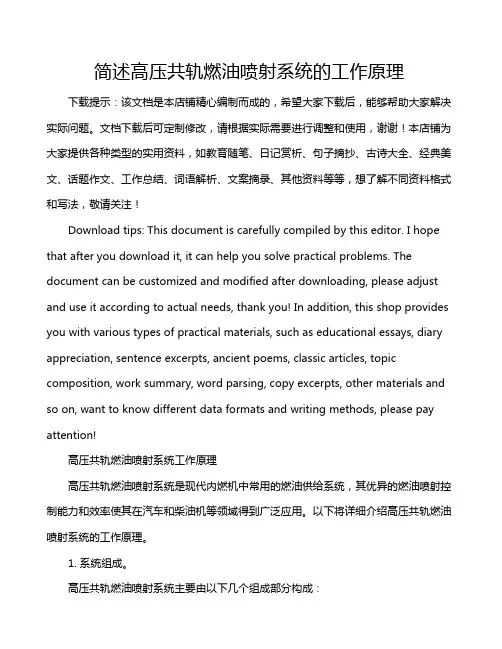

简述高压共轨燃油喷射系统的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压共轨燃油喷射系统工作原理高压共轨燃油喷射系统是现代内燃机中常用的燃油供给系统，其优异的燃油喷射控制能力和效率使其在汽车和柴油机等领域得到广泛应用。

博世EDC17电控高压共轨系统介绍1.系统原理：博世EDC17电控高压共轨系统基于传统的共轨系统原理，通过控制电磁阀和高压泵来实现燃油喷射。

不同于传统的机械喷油泵系统，该系统使用一个称为共轨的高压燃油管，供应恒定的高压燃油给每个喷油器。

喷油器通过电磁阀控制燃油的喷射时间和喷射量，从而实现精确的燃油喷射控制。

2.系统组成：-高压泵：高压泵是系统中最重要的组件之一，负责将燃油加压到非常高的压力，通常在1000至2500巴之间。

该泵由一个电动马达驱动，能够根据控制信号实现不同的压力调节和喷油时间的精确控制。

-高压燃油管：高压燃油管将高压燃油输送到每个喷油器。

这个共轨系统允许每个喷油器获得恒定的高压燃油供应，从而确保了更精准的燃油喷射。

-喷油器：喷油器是系统中最终执行燃油喷射的部件。

它根据电磁阀的控制信号，在喷油孔中形成高压燃油喷雾，喷射到燃烧室中。

精确的控制喷油时间和喷油量，能够提高燃烧效率和动力输出，并减少排放物的产生。

-电磁阀：电磁阀是控制喷油器喷油的关键组件，通过开关来控制燃油的喷射时间和喷射量。

控制单元将根据发动机的工作状态和驾驶员的需求发送信号到电磁阀，从而实现灵活的喷油控制。

3.系统优势：-燃油喷射更精确：通过精确控制电磁阀和高压泵，能够实现更精确的燃油喷射时间、喷射量和喷雾形状，从而提高燃烧效率和动力输出。

-降低排放：通过精确的燃油喷射控制，可以减少氮氧化物（NOx）和颗粒物（PM）的排放，使发动机更环保。

-增加燃油经济性：该系统能够实现对燃油喷射的多次和多阶段控制，在不同工况下优化燃料的燃烧过程，从而提高燃油经济性。

-适应性更强：系统能够根据发动机工作状态和驾驶员需求，实时调整喷油时间和喷油量，以适应不同工况和驾驶方式的变化。

总之，博世EDC17电控高压共轨系统是一种高效、精确、可靠的汽车燃油系统，通过精确的燃油喷射控制，能够提高燃烧效率、减少排放物产生，并提升车辆的燃油经济性。

这种系统在现代柴油发动机中得到了广泛的应用。

简述电控共轨柴油燃料系统柴油的流程
电控共轨柴油燃料系统是一种高压喷射燃油系统，用于柴油发动机。

其流程可以简述如下：
1. 蓄能常压供油：燃油泵将燃油从燃油箱中吸入，并通过过滤系统进行过滤，然后供给给高压泵。

2. 高压供油：高压泵将燃油加压到非常高压，通常可以达到几百到几千巴的压力。

高压泵通常采用柱塞式泵或柱塞式泵加驱动装置。

3. 共轨：在高压泵后面有一个共轨管，它是连接到喷油嘴的高压燃油管道。

共轨的作用是保持燃油的高压稳定，以确保高压喷油器能够准确、快速地喷射燃油。

4. 高压喷射：高压喷油器通过固定的喷油嘴将燃油快速、精确地喷射到柴油发动机的燃烧室中。

喷油量和喷油时刻由发动机控制单元(ECU)根据发动机工况和负载需求来控制。

5. 喷油控制：发动机控制单元(ECU)通过对高压喷油器的电磁控制来控制燃油的喷射量和喷射时刻。

ECU将根据传感器反馈的数据来判断发动机的工作状态，并采取相应的控制策略来实现燃油喷射的精确控制。

整个流程中，燃油经过蓄能供油、高压供油、共轨控制和高压喷射等步骤，最终实现了燃油的高压喷射和精确控制。

这种电
控共轨柴油燃料系统具有喷射压力高、喷射量准确、燃烧效率高等优点，能够提高柴油发动机的性能和经济性。

高压共轨电控燃油喷射系统的工作原理
嘿，朋友们！今天咱来聊聊高压共轨电控燃油喷射系统的工作原理。

想象一下，汽车的发动机就像是一个大胃王，而燃油就是它的食物。

这个高压共轨电控燃油喷射系统呢，就是给大胃王送饭的超级服务员。

首先呀，燃油被油泵抽到一个特别的轨道里，这个轨道就像是一个大仓库，里面储存着高压的燃油。

然后呢，电脑这个聪明的“指挥官”就会根据发动机的各种需求，比如转速啊、负荷啊等等，精确地计算出什么时候该给发动机“喂饭”，喂多少。

当电脑下达命令后，那些小小的喷油嘴就像是精确的投食器，它们会在最合适的时机，把高压燃油以非常细小的雾状喷到发动机的气缸里。

这样一来，燃油就能充分燃烧，给汽车提供强大的动力啦！
就好像我们吃饭要吃得刚刚好才能有力气干活一样，这个系统就是让汽车的“饭”吃得恰到好处，既不浪费，又能发挥出最大的能量。

是不是很神奇呀？总之，高压共轨电控燃油喷射系统就是让汽车变得更高效、更强大的秘密武器哦！。

柴油机电控高压共轨燃油系统的结构与维修 第一节:现代柴油机电控高压共轨燃油喷射系统概述现代柴油机对进一步降低燃油耗、减少废气排放和降低噪声的要求越来越高。

满足这些条件都需要喷油系统具有很高的喷油压力、非常灵活的控制柔性、极准确的喷油过程和计量极精确的喷油量。

因此，喷油压力较低而控制功能有限的电子控制式分配泵已无法满足这些要求。

在这种情况下，电控高压共轨喷油系统就有了“用武之地”。

本章将为您系统、详细地介绍柴油机用电磁阀控制高压共轨喷油系统的组成、结构、工作原理及其各种功能和使用维修注意事项。

柴油机的种类十分繁多，与其配套的喷油系统也多种多样，传统的喷油系统为直列式柱塞泵喷油系统已逐步被电控VE分配泵供油系统、电控高压共轨喷油系统取代。

现代柴油机所采用的VE分配泵供油系统和电控高压共轨喷油系统如图4-1所示图4-1柴油机电控高压共轨喷油系统由于柴油机的负荷和转速调节是在没有进气节流的情况下直接通过改变喷油量来达到的，因此喷油系统必须以35～200MPa之间的压力将燃油喷入柴油机汽缸内，并形成均匀的可燃混合气。

其间喷油量的计量必须尽可能精确，对喷油过程中的喷油压力、喷油时刻和喷油次数的控制必须非常灵活，而且必须能够随运转工况而任意变化。

因此，继续沿用机械调节式喷油系统或喷油压力较低而控制功能有限的电子控制式分配泵已无法满足这些要求，新型的电控高压共轨喷油系统则是最佳选择。

因此近几年来，电控高压共轨喷油系统在车用柴油机上得到了迅速的推广。

第二节：柴油机高压共轨喷油系统一、主要特点电控高压共轨喷油系统与传统的凸轮驱动的机械调节式喷油系统相比，其与柴油机匹配的灵活性要大得多，主要表现在以下几个方面。

⑴宽广的应用领域（用于小型乘用车和轻型载重车，每缸功率可达30 kW；用于重型载重车、内燃机车和船舶，每缸功率可达200 kW左右）。

⑵喷油压力可达135MPa，甚至更高。

⑶喷油始点可变。

⑷可实现预喷射、主喷射和后喷射。

解析柴油机高压共轨电控喷射系统工作原理柴油机高压共轨电控喷射系统是一种现代技术，可以使柴油机更加高效能，经济和环保。

该系统利用高压泵将柴油压缩送入共轨，经过高压电容器的电压信号控制，由喷油器根据需要将柴油以高压喷射到缸内，从而实现燃烧过程的控制。

柴油机高压共轨电控喷射系统由高压泵、共轨、喷油器、高压电容器、ECU等几个基本部分组成。

其工作原理主要分为加压、喷射和控制三个阶段。

1. 加压阶段在加压阶段，高压泵向共轨中注入柴油，并将其压力提高到高压状态，以保证柴油在喷射时能够达到足够的喷射压力。

高压泵是系统的“心脏”，由曲轴驱动泵柱相对转动，从而压送柴油到共轨。

高压泵的高压输出能力较稳定，而且可根据燃油需要的不同而进行调整。

共轨是系统中储存柴油的地方，用于存储高压泵通过测压阀注入的柴油。

共轨的结构设计、直径和长度等都可以根据燃油需要定制。

2. 喷射阶段在喷射阶段，高压电容器通过发射电流的方式，将柴油喷出喷油嘴，在指定的时间内在缸内进行燃烧反应。

喷油嘴是系统中喷射柴油的地方，通过高压电容器控制其喷射时间和喷射量。

由于高压共轨系统可以根据各缸的排气中心角度进行电脉冲调节，因此可以减少漏喷，增加每个喷嘴的精度，同时还可以提高柴油的燃烧效率和功率输出。

高压电容器是控制喷油时间和喷油量的重要部分，由电脉冲进行控制，并能够自适应调节，以适应不同的工作条件。

3. 控制阶段在控制阶段，ECU实时监测车辆运行状态，并根据其反馈信息来调整各部件的工作状态，以保证柴油机在任何工作条件下都能够获得最佳的燃烧效率和性能。

ECU是系统中的中央控制单元，它能够实时监测各个传感器的反馈信息，并根据实时要求来改变喷油时间和量。

此外，它还可以根据车速、负载和环境条件等因素进行自适应调节，以获得更佳的驾驶体验和性能输出。

总之，柴油机高压共轨电控喷射系统是因为其高效、节能、环保和可靠性而受到广泛欢迎的先进技术。

通过高压泵、共轨、喷油器、高压电容器、ECU等几个部分的协同工作，它可以实现喷油量、喷射时间和喷油方式的自适应调整，提高柴油机的性能、可靠性和经济性。
