任务1 有梁楼盖板平法施工图识读■任务目标1．理解有梁楼盖板平法施工图的制图规则2．熟练识读有梁楼盖楼（屋）面板平法施工图■任务内容1．知识点有梁楼盖平法施工图的制图规则2．技能点■知识解读有梁楼盖的制图规则适用于以梁为支座的楼面与屋面板平法施工图设计。

有梁楼盖平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式，楼（屋）面板平法施工图上的平面标注主要有板块集中标注和板支座原位标注，如图9-2所示。

一、板块集中标注板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。

对于普通楼面，两向（X、Y方向）以一跨为一个板块；对密肋楼盖，两向主梁（框架梁）以一跨为一个板块，所有板块应逐一编号。

板块集中标注的内容与规则见表9-1表9-1 板块集中标注标注内容（数据项）制图规则解读板块编号代号：楼面板——LB、屋面板——WB、悬挑板——XB 序号：××加在板块代号后面板厚注写h=×××垂直于板面的厚度，单位为mm注写h=×××/×××：斜线前后分别为悬挑板根部与端部的厚度贯通纵筋（单层或双层）板上部和下部分别注写（单层/双层配置）：B-下部、T-上部、B&T-下部与上部双层配置正交轴线分别注写（单向/双向配置）：X-从左至右的水平方向、Y-从下到上的垂直方向、X&Y-两向相同配置板面标高高差（选注）相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注写，无高差时不注写举例9-1:结施-10，LB3现浇板现浇板钢筋绑扎图3号楼面板块板厚100mmLB3 h=100B：X&Y C8ⓐ150T：X&Y C8ⓐ150(－0.015)板下部为水平与垂直方向都是HRB400、直径8mm、间距150mm的双向贯通筋板面标高比4.470~11.670m低0.015m为4.455~11.655m板上部为水平与垂直方向都是HRB400、直径为8mm、间距150mm的双向贯通筋二、板支座原位标注板支座原位柱注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。

一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。

1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。

对施工图的内容和数量要作全面的安排,防止重复和遗漏。

2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。

建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。

3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。

在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。

若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。

4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。

例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。

2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。

②画墙、柱、门、窗。

③画细部,如入口台阶、散水、门的开启方向等。

④画剖切位置线、尺寸线,安排注字位置。

⑤标注局部详图索引符号。

⑥注写尺寸、文字。

2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。

②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。

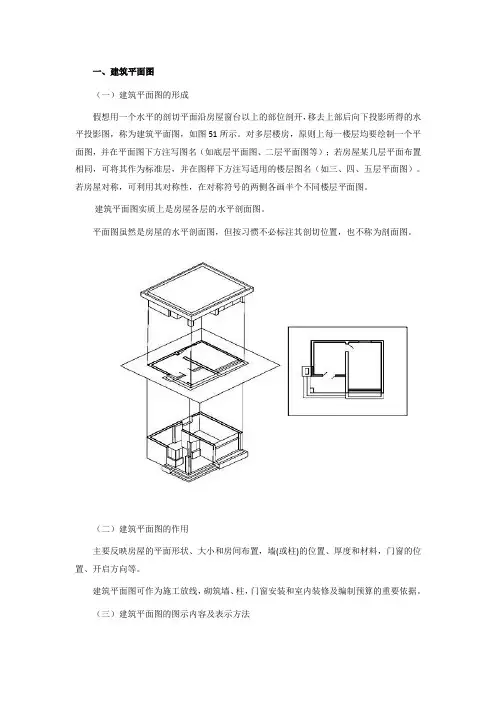

一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。

对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。

若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。

建筑平面图实质上是房屋各层的水平剖面图。

平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。

（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。

建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。

3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。

剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。

9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。

10、门窗的代号与编号，门的开启方向。

11、内部装修做法和必要的文字说明。

（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。

《建筑工程图绘制与识读》学习领域课程标准一、学习领域课程描述建筑立面图、建筑剖面图和建筑详图，穿插相应的构造知识）；�结构施工图（结构制图标准、钢筋混凝土框架建筑结构施工图、钢筋混凝土平面整体表示法）；�设备施工图（给水排水制图标准、暖通空调制图标准和建筑电气制图标准、给水排水施工图、采暖通风施工图和建筑电气施工图）；�CAD软件绘图基本知识（用CAD软件绘制建筑竣工图）；二、学习情境划分及描述1．学习情境划分7.轴测投影2建筑施工图绘制与识读1.建筑制图标准18（10）2.建筑施工图首页3.建筑总平面图的绘制与识读4.建筑平面图的绘制与识读5.建筑立面图的绘制与识读6.建筑剖面图的绘制与识读7.建筑详图的绘制与识读3结构施工图绘制与识读1.结构施工图概述10（4）2.钢筋混凝土框架建筑结构施工图的绘制（1）.传统结构施工图的绘制与识读（2）.钢筋混凝土平面整体表示法4设备施工图绘制与识读1.设备施工图概述122.给水排水施工图的绘制与识读3.采暖通风施工图的绘制与识读4.建筑电器施工图的绘制与识读5CAD软件绘图基本知识1.CAD基础知识18（16）2.基本绘图命令3.基本编辑命令4.文字与尺寸标注实训项目（集中一周）：用CAD软件绘制建筑竣工图1.竣工图概述30 2.CAD绘制竣工图四、考核方式建立过程考评（任务考评）与期末考评（课程考评）相结合的方法，强调过程考评的重要性。

情景情景1情景2情景3情景4情景5情景6考核方式笔试实操实操实操实操实操权重153********合计100。
