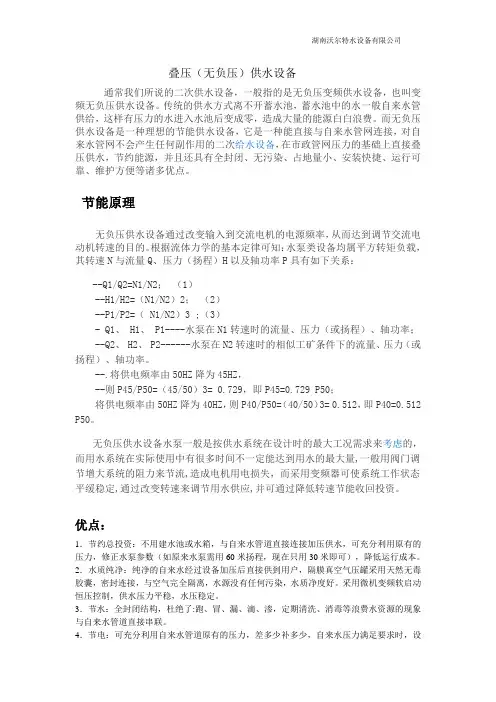

叠压（无负压）供水设备通常我们所说的二次供水设备，一般指的是无负压变频供水设备，也叫变频无负压供水设备。

传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。

而无负压供水设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。

节能原理无负压供水设备通过改变输入到交流电机的电源频率，从而达到调节交流电动机转速的目的。

根据流体力学的基本定律可知：水泵类设备均属平方转矩负载，其转速N与流量Q、压力（扬程）H以及轴功率P具有如下关系：--Q1/Q2=N1/N2；（1）--H1/H2=（N1/N2）2；（2）--P1/P2=（ N1/N2）3 ;（3）- Q1、 H1、 P1----水泵在N1转速时的流量、压力（或扬程）、轴功率；--Q2、 H2、 P2------水泵在N2转速时的相似工矿条件下的流量、压力（或扬程）、轴功率。

--.将供电频率由50HZ降为45HZ，--则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

无负压供水设备水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量,一般用阀门调节增大系统的阻力来节流,造成电机用电损失，而采用变频器可使系统工作状态平缓稳定,通过改变转速来调节用水供应,并可通过降低转速节能收回投资。

优点：1．节约总投资：不用建水池或水箱，与自来水管道直接连接加压供水，可充分利用原有的压力，修正水泵参数（如原来水泵需用60米扬程，现在只用30米即可），降低运行成本。

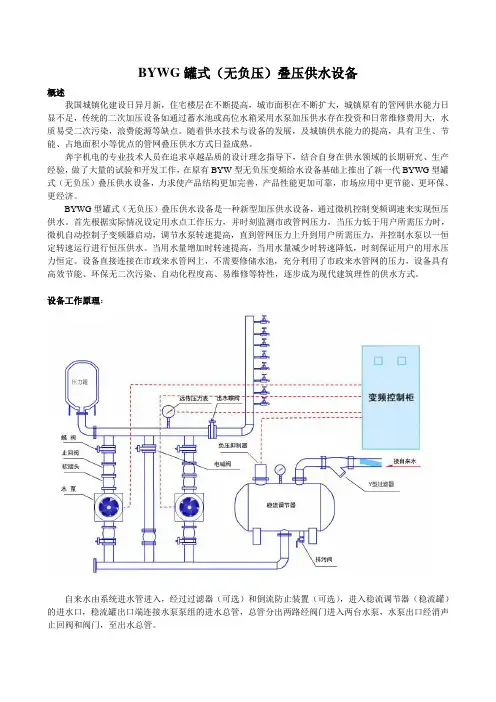

BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。

随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。

奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。

BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。

设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。

稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。

限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。

设备旁路直通管路出口与供水总管相连。

如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。

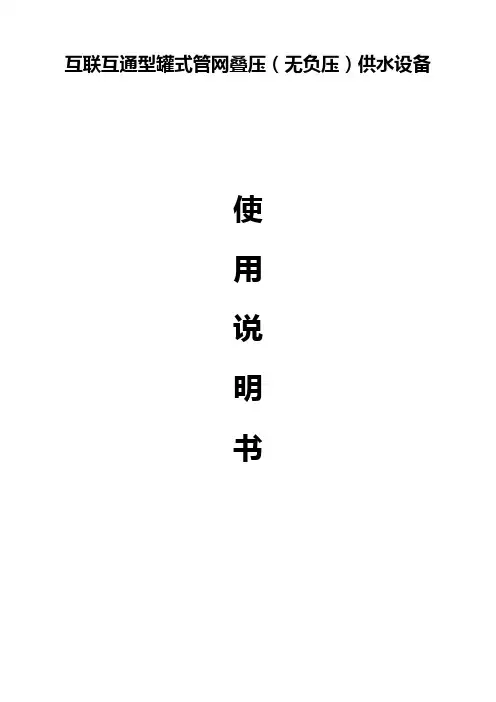

互联互通型罐式管网叠压（无负压）供水设备使用说明书一、概述×××××××公司成立于2006年，本着“上善若水，厚德载物，有所作为，稳健发展”的宗旨，致力于居民生活，公共场所及商用大厦的二次供水。

我公司已在安徽各地市拥有样板工程，先进的技术稳定的设备，快速周到的售后服务得到了用户的一致好评。

在科技日益飞进的今天相信在您的关注下我们会更上一层楼！业精于专，方显卓越！×××××××公司致力于世界先进的二次供水理念，经过不断地探索研究，先后与多家知名高校、科研机构、实验室共同展开二次供水的科研项目合作。

建立起一流的专业化二次供水生产基地。

最终成功的推出了箱式变频供水，互联互通型罐式管网叠压供水（无负压供水）、箱式无负压供水三种当下最先进的供水方式，具备稳定、高效、节能的优势。

满足不同客户的各种需求。

×××××××公司着力打造高品质的品牌产品。

公司运用PRO/E ERP等科技和管理软件及ISO9001；2008的质量管理体系，实现了产品的精湛设计与制造。

在设备配件上公司一律选用ABB、施耐德、西门子、三菱、格兰富、南方等国际名牌，保证了设备的稳定质量。

科技以人为本。

简单、方便、智能、人性化的产品必将是未来工业设计的发展趋势。

上为科技将一如既往的秉承人性化的设计理念，为客户提供先进、稳定、节能的二次供水产品，实现共荣共赢！二、安装1.设备安装前请检查各部件是否齐全、完好；2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现象，发现后应及时紧固好；3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；4.将设备搬放就位、放平，然后进行二次固定，设备应平整，不应有附加机械应力；5.将电源线从柜体底部进线口引入，接与空气开关L1、L2、L3端子N、PE上；6.将水泵电机线从柜体底部接入，按电机序号依次接线；7.接好信号线（如出水压力变送器、液位变送器等），信号控制线建议用RVVP2×1.0屏蔽电缆，屏蔽层接地；8.根据电机功率，调整好热继电器的相应电流整定值；三、调试1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的技术要求（3N~380V/220V 50HZ）;如相序故障灯亮，调换总开关出线的2根线。

叠压（无负压）供水设备叠压(无负压)供水设备产品特点1. 叠压(无负压)供水设备按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 叠压(无负压)供水设备按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 叠压(无负压)供水设备按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

叠压(无负压)供水设备性能特点1、叠压(无负压)供水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、叠压(无负压)供水设备设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。

4、叠压(无负压)供水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、叠压(无负压)供水设备的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)叠压(无负压)供水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

无负压管网叠压供水设备主要功能1、全自动完成多台水泵机组软启动 , 变频到工频运行以及停止的全部操作过程 .2、根据用水量的变化 , 变成多台泵组的启动和停止 .3、有压力设定值和实际压力值的 LED 显示功能 .4、有 LED 频率指示 , 变频异常指示 , 电机故障工况显示 .5、保护功能 :具有欠压保护 , 过压保护 , 过载保护 , 短·保护 , 失速防止 , 烧损防止等功能 .无负压管网叠压供水设备运营环境1、环境温度:5~50℃;相对湿度:≤90%,无凝露。

2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。

3、安装场所的最大海拔高度 1000m 。

无负压管网叠压供水设备使用的领域1、自来水供水、生活小区及消防供水系统,亦可用于热水供应、恒压喷淋等系统。

2、工业企业生活、生产供水系统及工厂其它需恒压控制领域 (如空压机系统的恒压供气、恒压供风。

各种场合的恒压、变压控制,冷却水和循环供水系统。

3、污水泵站、污水处理及污水提升系统。

4、农业排灌、园林喷淋、水景和音乐喷泉系统。

5、宾馆、大型公共建筑供水及消防系统。

无负压管网叠压供水设备使用的领域1、自来水供水、生活小区及消防供水系统,亦可用于热水供应、恒压喷淋等系统。

2、工业企业生活、生产供水系统及工厂其它需恒压控制领域 (如空压机系统的恒压供气、恒压供风。

各种场合的恒压、变压控制,冷却水和循环供水系统。

3、污水泵站、污水处理及污水提升系统。

4、农业排灌、园林喷淋、水景和音乐喷泉系统。

5、宾馆、大型公共建筑供水及消防系统。

无负压管网叠压供水设备的分类1 无负压管网叠压供水设备按供水方式分:(1恒压变量供水系统:水泵的出口压力始终保持一个恒定值,设备的供水量可随用户用水量的需求而变化。

(2变压变量供水系统:系统的控制压力检测点设在用户给水系统的末端,用此测定压力来控制水泵运行的转速,此时水泵的出口压力是变化的,用户的用水量也是变化的。

叠压(无负压)供水设备原理叠压(无负压)供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水;当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0(或设定的管网保护压力)时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响;当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水;当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行;当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。

设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。

叠压(无负压)供水设备技术特点：1、设备全密封运行，不与空气接触，水接触过流部分均为食品级不锈钢材质，杜绝二次污染，保证饮用水的良好水质;2、国际先进的水利模型，独特加工制作工艺和外表面处理，提高系统使用效率和使用寿命;3、系统结构设计紧凑，安装与维护快捷方便，同时节省设备占地面积，节省大量土建投资;4、充分利用管网压力，叠加增压，节省电能，密闭管道运行，避免跑，冒，滴，渗，漏等水资源流失;5、通过自主研发的控制模块进行智能化控制，提高系统使用的稳定性，同时可以选配远程监控模块轻松通过新号传输第一时间掌握系统运行情况。
