管网叠压式（无负压）给水设备设计选用应注意的问题摘要管网叠压式（无负压）给水设备是一种新技术设备。
由于尚缺少产品标准和技术规程，在用和使用中存在一些问题。
从分析和认识该设备出发，再结合已做的工程实例，提出了应引起注意的问题供广大设计人员和使用者参考。
关键词叠压式（无负压）给水设备吸水管管径稳流补偿罐水泵高效区防污染隔断阀气压罐管网叠压式（无负压）给水设备作为一种比普通变频调速给水设备更节能节电，又能避免自来水质二次污染的给水增压新设备已经开始在国内发展起来。
现在，无论是设计者、还是房地产开发商，在讨论设置或改造增压给水设备时，往往先想到的是能否可以采用管网叠压式（无负压）给水设备。
笔者在采用该设备的建筑物和生活小区给水系统的设计方案和施工图的讲座和审查中发现了一些设计缺陷和不合理的地方，这可能与专业设计人员对这一新技术、新设备认识、了解不够有关。
现将有关问题提出来供大家借鉴和讨论。
1、使用该设备对市政供水管网供水可靠性有更高的要求管网叠压式（无负压）给水设备不设储水池，几乎没有储备水量，且一改我国《城市供水条例》中曾规定的“禁止在城市管网公共供水管道上直接装泵抽水”的传统做法，故对市政供水管网有更高的要求，要求市政供水系统供水工况要良好，供水水量要充足，供水水压比较稳定。
对于市政供水管网经常性停水或间隙性供水、供水压力过低、供水水量和水压波动过大，以及使用叠压式（无负压）给水设备会对周边用户用水产生较严重影响的这些区域，不应使用。
2、要把握好能使用管网叠压式（无负压）给水设备的用户不是所有用户都能采用管网叠压式（无负压）给水设备。
该设备较适用于住宅楼、居住小区、集体宿舍、宾馆、幼儿园、办公楼、学校、商场等民用建筑，若用于工业生产、消防用水时需征得企业主管单位、消防监督部门的同意。
而且不应应到用水集中、瞬间用水量过大的用户、供水保证率要求高且不允许停水的用户，以及对有毒物质、药品等危险化学品进行加工、制造、贮存的工厂、科研单位、仓库等用户。
BYWG罐式（无负压）叠压供水设备概述我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。
随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。
奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。
BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。
首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。
设备工作原理：自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。
稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。
限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。
设备旁路直通管路出口与供水总管相连。
如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。

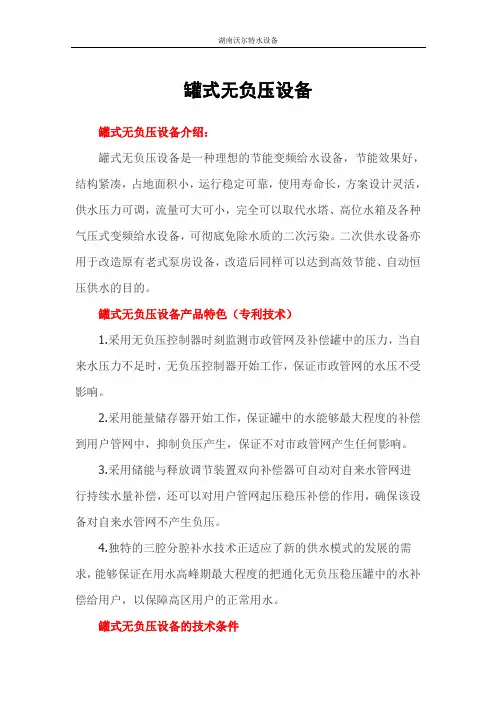

罐式无负压设备罐式无负压设备介绍：罐式无负压设备是一种理想的节能变频给水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式变频给水设备，可彻底免除水质的二次污染。
二次供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。
罐式无负压设备产品特色（专利技术）1.采用无负压控制器时刻监测市政管网及补偿罐中的压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响。
2.采用能量储存器开始工作，保证罐中的水能够最大程度的补偿到用户管网中，抑制负压产生，保证不对市政管网产生任何影响。
3.采用储能与释放调节装置双向补偿器可自动对自来水管网进行持续水量补偿，还可以对用户管网起压稳压补偿的作用，确保该设备对自来水管网不产生负压。
4.独特的三腔分腔补水技术正适应了新的供水模式的发展的需求，能够保证在用水高峰期最大程度的把通化无负压稳压罐中的水补偿给用户，以保障高区用户的正常用水。
罐式无负压设备的技术条件1）、电源可靠，应为双电源或双回路供电方式。
具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10％时，应能正常工作。
2)、设备应具有自动调节水泵转速和软启动的功能。
定压给水时，设定压力与实际压力差不得超过0.01MPa；变压给水时，给水系统工作压力应按管道工作特性曲线改变。
3)、设备应具有水池水位“报警”及水泵控制功能，超过最高水位时“报警”，降至最低水位时“报警”及停机，恢复到启泵水位时，自动启动。
4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。
5)、设备应有对各类故障进行自检、报警，对可恢复的故障应能自动或手动消警，恢复正常运行。
供水设备供水方式普通的给水设备是采用修水池，设置水箱的给水方式二次加压给水。
自来水全部放入水池或水箱中，再二次加压给水。
叠压、无负压供水设备的行业标准
叠压我们指的是管网叠压，即水泵从城镇供水管网直接吸水的供水方式。
叠压、无负压供水设备的行业标准据不完全统计有以下几种：《管网叠压供水设备》CJ／T254．2007(中国建筑金属结构协会给水排水设备分会等23个单位)
《箱式无负压供水设备》CJ／T302．2008(北京威派格)
《稳压补偿式无负压供水设备》CJ／T303．2008(北京威派格)
《高位调蓄叠压供水设备》CJ／T XXX(北京威派格)
《无负压管网增压稳流给水设备》GB／T XXXXX(青岛三利集团) 《箱式叠压给水设备》GB／T 24603．2009(上海熊猫机械集团) 《罐式叠压给水设备》GB／T XXXXX．201X(上海熊猫机械集团) 《变频调速无负压供水设备》CJ／T XXX(北京威派格)
《无负压给水设备》CJ／T XXX(青岛三利集团)
这些标准关于供水设备的名称，以行业协会或设计科研单位为主编写的称为“叠压"的为多,以企业为主编写的称为“无负压的为多。
就其内容实际
上是相似的。
其中《管网叠压供水设备》CJ／T254．2007是最早出台的一本。
该标准于2005年3月建设部以建标函[2005181号文“关于印发((2005年建设部归口工业产品行业标准制订、修订计划的通知》"下达计划，于2007年6月1日发布，于2007年12月1日实施。
几种常见的无负压供水设备————————————————————————————————作者：————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。
通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。
工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。
另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。
当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。
设备结构示意图如下ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:主要组成部件1.双稳态压力补偿系统自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。
用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。
2 .管阀防回流系统自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。
罐式叠压供水设备罐式叠压无负压供水设备概述：罐式叠压无负压供水方式取消了传统供水方式必须的蓄水池，节省了建筑供水系统一次性投资，使自来供水厂到用户水龙头成为一个密闭系统，完全避免了来自外界的第二次污染，并使得市政管网的剩余压力得到直接利用，近年已经在国内很多大中城市推广应用，国家建设部从2003年开始将管网叠压供水设备列为科技成果推广项目，并于2007年将《管网叠压供水设备》(CJ/T254-2007)和《无负压给水设备》(CJT265-2007)批准为城镇建设行业产品标准。
罐式叠压无负压供水设备环境和工作条件：环境温度：4℃一40℃；相对湿度：<90%(20t)，室外可允许95%，无凝霜；振动：<0.5g，振动频率10Hz-50Hz，最大振动加速度不应超过5m/s2；倾斜：<50：电派频率：50Hz±5%；电派电压：380V±10%；海拔高度：不超过1000m；设备运行地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
压力精度：<0，OlMpa压力范围：0一2，0Mpa流一范围：0一600m3/h罐式无负压叠压供水设备特点：1.具有超压、欠压、过载、短路、断相、低液位等功能。
2.调节精度高，一般可达到0.01MPa，系统压力始终维持在设定值不变。
3.操作简单方便，具有故障自动存储、故障显示。
压力可从键盘直接设定。
4.具有高效节能的优点，如与气压罐配套使用，效果更佳，节能率为20%～50%。
5.双泵定时切换功能。
一用一备控制。
6.结构紧凑，占地面积小，维护方便。
罐式叠压供水设备三大优势：1、给水方式普通的给水设备室采用修水池、设置水箱的给水方式二次加压给水，自来水全部放入水池或水箱中，再二次加压给水。
叠压补偿式内江箱式变频供水设备可以叠压市政管网的压力进行加压供水。
不需要再另外进行水箱供水。
2、节水普通给水设施像水池、水箱都会有渗、跑、冒、滴、漏等现象，大量的水白白流失，一年下来，流出的都是白花花的银子。

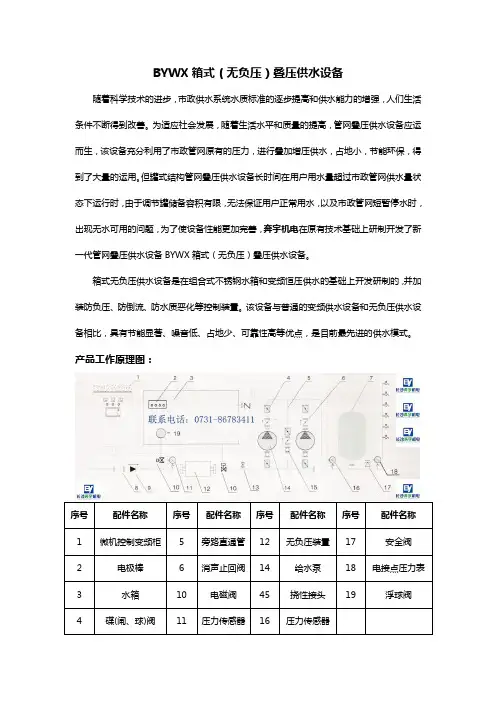

BYWX箱式（无负压）叠压供水设备随着科学技术的进步，市政供水系统水质标准的逐步提高和供水能力的增强，人们生活条件不断得到改善。
为适应社会发展，随着生活水平和质量的提高，管网叠压供水设备应运而生，该设备充分利用了市政管网原有的压力，进行叠加增压供水，占地小，节能环保，得到了大量的运用。
但罐式结构管网叠压供水设备长时间在用户用水量超过市政管网供水量状态下运行时，由于调节罐储备容积有限，无法保证用户正常用水，以及市政管网短暂停水时，出现无水可用的问题，为了使设备性能更加完善，奔宇机电在原有技术基础上研制开发了新一代管网叠压供水设备BYWX箱式（无负压）叠压供水设备。
箱式无负压供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。
该设备与普通的变频供水设备和无负压供水设备相比，具有节能显著、噪音低、占地少、可靠性高等优点，是目前最先进的供水模式。
产品工作原理图：序号配件名称序号配件名称序号配件名称序号配件名称1 微机控制变频柜 5 旁路直通管12 无负压装置17 安全阀2 电极棒 6 消声止回阀14 给水泵18 电接点压力表3 水箱10 电磁阀45 挠性接头19 浮球阀4 碟(闸、球)阀11 压力传感器16 压力传感器序号配件名称序号配件名称序号配件名称序号配件名称7小型气压罐(可选) 8过滤器(可选)9倒流防止装置(可选)13 消毒接口(可选)该系统具有定时水箱供水、超压保护、欠压保护、恒压供水等功能产品系统运行说明：通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。
控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。
当市政管网的压力和流量都能满足用户需求时，市政管网的水直接由通过稳流罐由水泵叠压供给用户使用，实现叠压节能供水。
当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。
BYWG罐式（无负压）叠压供水设备
概述
我国城镇化建设日异月新，住宅楼层在不断提高，城市面积在不断扩大，城镇原有的管网供水能力日显不足，传统的二次加压设备如通过蓄水池或高位水箱采用水泵加压供水存在投资和日常维修费用大，水质易受二次污染，浪费能源等缺点。
随着供水技术与设备的发展，及城镇供水能力的提高，具有卫生、节能、占地面积小等优点的管网叠压供水方式日益成熟。
奔宇机电的专业技术人员在追求卓越品质的设计理念指导下，结合自身在供水领域的长期研究、生产经验，做了大量的试验和开发工作，在原有BYW型无负压变频给水设备基础上推出了新一代BYWG型罐式（无负压）叠压供水设备，力求使产品结构更加完善，产品性能更加可靠，市场应用中更节能、更环保、更经济。
BYWG型罐式（无负压）叠压供水设备是一种新型加压供水设备，通过微机控制变频调速来实现恒压供水。
首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑理性的供水方式。
设备工作原理：
自来水由系统进水管进入，经过过滤器（可选）和倒流防止装置（可选），进入稳流调节器（稳流罐）的进水口，稳流罐出口端连接水泵泵组的进水总管，总管分出两路经阀门进入两台水泵，水泵出口经消声止回阀和阀门，至出水总管。
稳流补偿罐装有限压保护压装置、真空抑制器，稳流罐出水口底部有排污口。
限压保护装置和压力传感器，分别实时检测市政管网压力和用户管网压力值。
设备旁路直通管路出口与供水总管相连。
如用户要求，系统还可设一个消毒接口，方便卫生监督部门的检测工作以及对系统内部消毒用。
罐式（无负压）叠压供水设备工作流程图
市政管网的水通过进水管路进入稳流补偿罐，罐内空气从真空抑制器排出，直至罐内水满，设备通电置于自动工作状态。
用水低峰期，当市政管网供水量足、供水压力完全满足用户管网压力要求，微机控制系统控制水泵进入睡眠节能状态或单泵短时低速运转补压状态，用户的用水均从设备旁路直通管直接供给。
用水高峰期，当市政管网压力不足，但供水量能满足用户使用时，管网压力直接叠加到水泵进口，微机控制系统根据用户用水量调节水泵的转速与水泵参与工作的台数，补充管网供水压力不足部分，系统对用户保持恒压供水。
当用户所需用水量增加，出现管网供水量小于用户所需水量时，微机控制系统将实时检测的管网进水压力值，通过计算机微积分模糊控制，及时调低水泵的转速，控制供给用户的水量，确保给水设备不对市政管网产生负压抽吸，并且不会因供水量不足而停止供水。
在管网压力逐渐下降到事先设定的保护压力值的过程中，微机控制系统也逐步降低水泵的转速，直至系统自动停止运行。
当系统停电时，完全由市政管网自然供水；来电时，自动唤醒设备。
当自来水管网完全停水，系统自动停机；来水时，恢复正常运行。
环境及工作条件
电源电压：380V±10% 周围环境温度：-10℃～+40%（不冻结）
单台电机功率：≤355kW 空气相对湿度：20%～90%（无凝露）
流量范围：≤2000m3/h 最高使用压力（吸入压力+水泵关死点扬程）：20kg/cm2扬程范围：≤360m 最小吸入压力：0.2kg/cm2
压力调节精度：<0.01MPa 允许吸入压力：受到最高使用压力限制
无爆炸危险的场所无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所
有防雨防震设备和无水蒸的场所振动：<5.9m/s2(0.6g g=9.8m/s2),倾斜度：≤5°的场所
应用范围
1、新建、扩建和改造的住宅楼、住宅小区、办公楼等；
2、宾馆、饭店、酒店等；
3、医院、商场、会展中心、体育馆、公共浴室等公共场合；
4、学校、部队、机关、集体宿舍等用水比较密集场合；
5、工矿企业的生产、生活用水；
6、大型工厂、加压泵站、开发区等大流量集中供水；
7、城市自来水压力不能满足消火栓给水系统或自动喷水灭火系统等用水要求的消防用水；
8、各种循环水系统；
9、尤其适应于对水质要求特别严格的供水场合。
设备选型说明
样本中例举的泵型为BYWG系列设备中的常用泵型，表中所列性能参的内容未能全面覆盖，可参考相应泵的样本，可参考相应泵的样本，若根据客户需求选用样本以外的泵做成套设备，具体可咨询本公司技术支持部或成套技术部。
样本中的泵均采用本公司的标准配置，如对泵有特殊要求，请务必在订货时注明。
控制柜以外的电线、电缆不在提供范围之内，如有需求可订购时注明。
设备选型依据用户所提供的参数（供水流量、供水压力），可参考变频给水设备选型方法。
设备选型时请提供自来水管网接入管径及用水高峰期的自来水管网最低压力。
本样本注明的可选件不是标配，如用户需要配置，请订货时另行注明。
样本中的设备为一用一备、两用一备、三用一备，设备选型时可根据用户实际使用情况和要求来选配相应的稳流罐和设备进出口管径。
样本中的设备过流部件采用不锈钢材质，法兰式连接，具体可咨询本公司技术支持部或成套技术部。
产品在不断改进中，性能参数及外形安装尺寸可能会有变动，请与成套事业部联系。
产品优点和特点
节省投资
无需修建蓄水池和水箱，也不需要大型气压罐，节省了一大笔投资；而且由于管网叠压的利用，加压泵型可减小，降低了设备投资。
无二次污染
从市政管网至用户取水构成全系统连续封闭运行，过流部件采用食品级不锈钢材料制作，避免了增压系统内外的水源污染问题，保持了市政水源的水质卫生标准。
高效节能
与管网直联，能充分利用管网自身的压力势能，切实有效地发挥变频调速的优势，差多少，补多少；用水低峰期，设备甚至不需运行，节能效果显著，节能30%~90%；
占地面积小
不需要修建蓄水池和水箱、配备大型气压罐，节省系统占地面积。
供水量不足时不会停止供水，目前市场上绝大部分管网叠压给水设备在自来水管网供水量不足时，水泵要么启停变频，要么干脆停机。
我公司研制的新一代管网叠压（无负压）给水设备采用先进的计算机模糊控制原理，在供水量不足时仍不会停止供水。
管理维护简便
设备采用微机自动控制变频调速运行，针对性自动停、开机，完善的故障检测、诊断技术和报警提醒使得设备的管理维护异常简单。
供水泵优良，整机性能好
设备采用多级不锈钢加压泵，泵壳、叶轮及主要配件均采用食品级不锈钢材料冲压或铸造，流道光滑，高效节能，运转平稳，噪音极低，整机性能优异，是理想的绿色、环保、节能型给水设备。
系统不加气压罐，也有稳压作用，机组效率高。
控制系统智能化：系统集成了先进技术，可具有远程监控功能。
功能配置总表
选配功能
1、自控组态功能：
安全防护功能
报警功能
记录功能
动作记录
报警记录
数据记录
趋势图功能
事件监测功能
安全调协于操作人员管理
动态数据显示
系统报警处理及操作提示
生产数据分析与预测
生产数据记录与日志生成
报表功能
网络发表功能（有internet网络）
2、计量显示功能；
流量、液位、温度、压力、电力参数、余氯、浊度、浓度等
3、GPRS远程服务功能：
数据发到远控中心或奔宇机电总部服务中心，实现internet网络查询4、视频监视功能：
通过网络视频监控现场设备
5、短信管理功能：
通过短信形式，使用户第一时间了解设备的动作状况6、人机对话功能：
通过触摸屏对现场设备进行动态管理。
