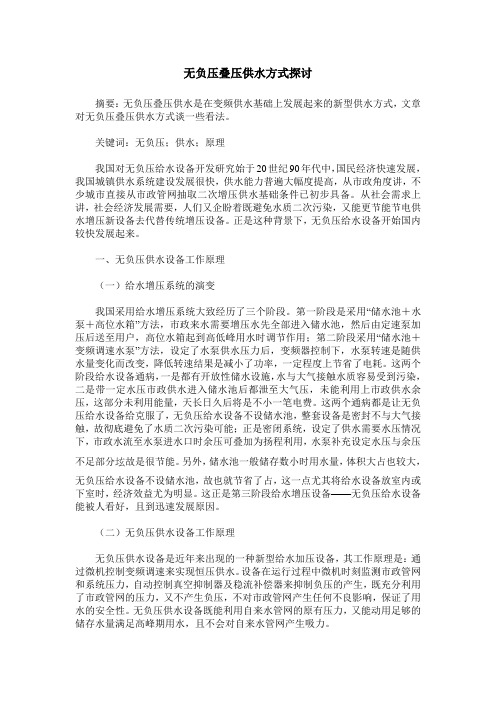

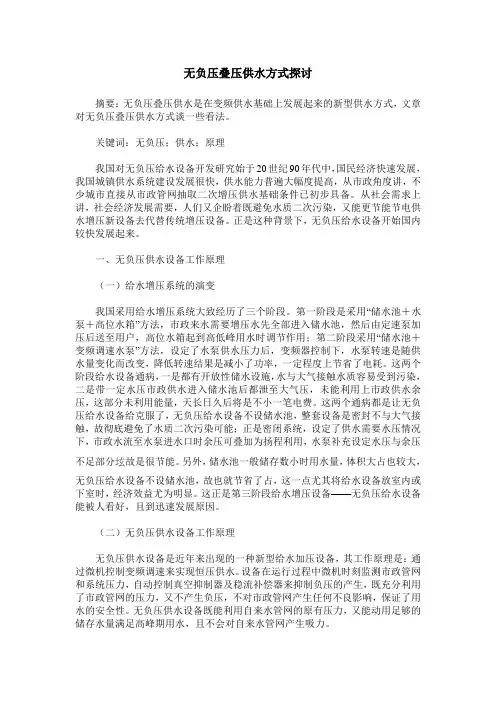

无负压叠压供水方式探讨摘要：无负压叠压供水是在变频供水基础上发展起来的新型供水方式，文章对无负压叠压供水方式谈一些看法。
关键词：无负压；供水；原理我国对无负压给水设备开发研究始于20世纪90年代中，国民经济快速发展，我国城镇供水系统建设发展很快，供水能力普遍大幅度提高，从市政角度讲，不少城市直接从市政管网抽取二次增压供水基础条件已初步具备。
从社会需求上讲，社会经济发展需要，人们又企盼着既避免水质二次污染，又能更节能节电供水增压新设备去代替传统增压设备。
正是这种背景下，无负压给水设备开始国内较快发展起来。
一、无负压供水设备工作原理（一）给水增压系统的演变我国采用给水增压系统大致经历了三个阶段。
第一阶段是采用“储水池＋水泵＋高位水箱”方法，市政来水需要增压水先全部进入储水池，然后由定速泵加压后送至用户，高位水箱起到高低峰用水时调节作用；第二阶段采用“储水池＋变频调速水泵”方法，设定了水泵供水压力后，变频器控制下，水泵转速是随供水量变化而改变，降低转速结果是减小了功率，一定程度上节省了电耗。
这两个阶段给水设备通病，一是都有开放性储水设施，水与大气接触水质容易受到污染，二是带一定水压市政供水进入储水池后都泄至大气压，未能利用上市政供水余压，这部分未利用能量，天长日久后将是不小一笔电费。
这两个通病都是让无负压给水设备给克服了，无负压给水设备不设储水池，整套设备是密封不与大气接触，故彻底避免了水质二次污染可能；正是密闭系统，设定了供水需要水压情况下，市政水流至水泵进水口时余压可叠加为扬程利用，水泵补充设定水压与余压不足部分 故是很节能。
另外，储水池一般储存数小时用水量，体积大占也较大，无负压给水设备不设储水池，故也就节省了占，这一点尤其将给水设备放室内或下室时，经济效益尤为明显。
这正是第三阶段给水增压设备——无负压给水设备能被人看好，且到迅速发展原因。
（二）无负压供水设备工作原理无负压供水设备是近年来出现的一种新型给水加压设备，其工作原理是：通过微机控制变频调速来实现恒压供水。
箱式叠压给水设备工作原理箱式叠压给水设备，听起来是不是有点高大上？其实它就是用来给我们的生活提供源源不断的水源的好帮手。
想象一下，没有它的日子，那可真是像干涸的河流，心里想喝水却无从下口，简直是痛苦得不行。
这个设备，简直就是个“水工厂”，每当我们打开水龙头时，它在背后默默地工作，让水流畅无阻地来临。
它的工作原理其实不复杂，主要是通过电动泵将水从地下水源或者水池里抽上来。
这个过程，就像是把水从深海里拉到沙滩上一样，想想都觉得酷炫。
设备里有个“心脏”——水泵，它负责不停地“抽水”，而叠压的意思就是通过一系列的水泵组合起来，形成一个强大的水压系统。
就像一个乐队，各种乐器齐心合力演奏出动听的旋律。
水泵在工作的时候，一会儿就像小马奔腾，一会儿又像老牛拉车，稳稳当当地把水送到每个需要的地方。
这个箱式叠压设备还特别聪明，里面有各种传感器和控制器，它们就像精明的管家，随时监测水压和水位，确保一切正常。
当水位低的时候，泵自动启动，像个打不死的小强，源源不断地工作；水位高了，它又会聪明地停下来，避免浪费水。
这种智能化的设计，简直是科技的结晶，让人忍不住想给它点个赞。
很多朋友可能会问，这玩意儿维护起来麻烦不麻烦？简单得很。
定期检查一下水泵的运行状态，清理过滤器，像对待自己的爱车一样，细心呵护就行。
谁不想让自己的水源保持清新呢？更何况，定期的维护还能延长设备的使用寿命，省下不少的维修费用，真是一举两得。
还有一点不得不提，就是它的应用场景。
无论是高楼大厦，还是别墅庭院，箱式叠压给水设备都能派上用场。
尤其在大城市里，水压不足是个老大难问题，有了这个设备，大家的用水需求就能轻松搞定。
就像在一场大雨过后，大家一起欢呼雀跃，水流淌而下，滋润着大地。
箱式叠压给水设备绝对是现代生活中不可或缺的一部分。
想想，没有它，大家的日子可真是“没水可言”。
每次我们享受着洁净的自来水，都是在感谢这个默默奉献的“水使者”。
从早晨的洗漱到晚上的洗澡，它都在为我们服务，真是辛苦它了。
浅谈叠压(无负压)供水设备在生活给水系统中的基本原理及应用姚岚【摘要】随着各地房地产建设的加快,各地(区)均新建城区或扩大城区范围,管网叠压(无负压)供水设备在生活给水系统中的运用也越来越频繁,但由于其适用要求及当地职能部门规定等条件限制,本文就技术要点、规范规定、工程实践对叠压(无负压)供水设备在生活给水系统中的应用及技术要求等做出探讨.【期刊名称】《低碳世界》【年(卷),期】2016(000)010【总页数】3页(P132-134)【关键词】叠压(无负压)供水设备;规定及要求;技术要点;选型及安全防护【作者】姚岚【作者单位】成都基准方中建筑设计有限公司,四川成都610000【正文语种】中文【中图分类】TU991.33随着各地房地产建设的加快，各地（区）均新建城区或扩大城区范围，新区的城市给水管网水力条件一般都较好，管径、水量、水压均较充裕，管网叠压（无负压）供水设备在生活给水系统中的运用也越来越频繁，与传统的水箱、气压给水设备、变频（工频）给水方式相比具有：利用城镇给水管网水压而节能、设备占地较小、节省机房面积、全封闭无污染、自动化程度高、维护简单管理方便等优点；但作为供水设备的一种形式，叠压（无负压）供水设备也是有其特定的适用条件和技术要求，结合管网叠压（无负压）供水设备的工作原理，对其在生活给水系统中的应用及技术要求等做出以下探讨。
（1）设计叠压（无负压）给水系统时，需要明确国家规范、规程以及地方政策的规定和要求；如《叠压供水技术规程》（CECS221：2012）规定叠压供水设备的技术不得用于下列区域及用户：①供水部门认为不得使用叠压供水设备的区域；②供水管网定时供水的区域或用水时间过于集中，瞬时用水量过大且无有效技术措施的用户。
（如：学校、工厂等定时供水的宿舍，体育馆等场所）；③供水管网可利用的水头过低、经常性停水、供水压力波动过大、供水管网管径偏小的区域；④现有供水管网供水总量不能满足用水需求，使用叠压供水设备后，对周边现有（或规划）用户用水会造成影响的区域；⑤供水保证率要求高，不允许停水的用户；⑥研究、制造、加工、储存有毒物质、药品等危险化学物质的场所。
浅谈箱式（无负压）叠压供水设备运行说明通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。
控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。
当市政管网的压力和流量都能满足用户需求是，控制柜就使水泵处于休眠状态，市政管网的水直接由旁通直管供给用户使用，这时相对传统的二次加压供水就实现100%节能。
当市政管网压力不足而流量充足时，控制柜则启动水泵，在市政管网原有的压力基础上，水泵实行变频运行，叠压供水，差多少补多少，充分利用自来水管网原有压力，最大程度地在满足用户供水同时节约能源。
当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。
选用无负压装置，当市政管网压力降至设定负压值时，无负压装置就自动关闭，水泵就不从市政管网里面抽取，保证不对市政管网产生负压。
同时水泵改为从水箱里面取水加压，由于水箱设计原则是至少满足周围用户一个小时的用水量，所以即使在市政管网压力不足或者出现突发事件造成市政供水不正常时，错过用水高峰期，缓冲突发事故时间，保证居民的正常用水量要求。
相对于罐式无负压供水设备，当市政管网压力降到设定负压值时，气压罐很快就会产生真空，真空抑制器探测到真空后就会自动切断市政进水管网，造成中断供水，或通过变频控制柜降低水泵转速来避免负压产生，这样虽然不会造成中断供水，但是只能市政管网供给多少水，再供给用户多少，还是没有满足用户需水要求；其原因就是压力罐是一个压力容器，不可能使水箱具备储存整个小区用水量的功能。
水箱正好在市政供水和用户需水发生矛盾时，作为一个缓冲区域发挥其调节作用。
罐式无负压适合用在市政管网压力和流量比较稳定的地区（比如离自来水厂比较近的区域）使用起来效果比较理想，而且占地面积小，设备投资成本低。
无负压供水设备运转阐明无负压供水设备价钱选哪家？无负压供水设备价钱哪家最实惠？如今越来越多的厂家以贱价做为筹码，可是这并不是公司久远开展之道，公司的竞赛应该是品牌的刻画，长沙华都供水10年专心出产无负压变频供水设备，无负压供水设备，无负压变频供水设备，无负压供水设备，无负压变频供水设备，无负压供水设备，以品牌说话，以质量制胜，华都供水，将无负压无负压变频供水设备，无负压供水设备打响国际，立志做供水职业的龙头公司！无负压供水设备，无负压供水设备价钱运转原理无负压供水设备的应用，是以市政管网为水源，构成密闭的接连接力增压供水方法，其应用与一般的经水池（水箱）中转二次增压供水设备比较大为不一样。
为了减小直接抽吸对市政供水的影响，一般应在设备进口管道上串接一个承压贮水容器。
首要起缓冲效果（动态抵偿效果）的水罐称为缓冲罐；平常无动态缓冲效果仅在市政管无水压时才起备用水源效果的水罐称为水源罐。
大容积的承压水池也是水源罐的一种方式（一般选用钢筋混凝土现场施工缔造。
配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运转原理有必定区别，下面别离予以阐明。
1、配套缓冲罐的设备设备阐明成套设备一般由缓冲罐、水泵机组、气压罐操控柜及操控外表组成，各有些阐明如下：a、缓冲罐：是接在设备进口处的气压罐，简称缓冲罐，给水运转时罐内有些容积为压缩空气，靠压缩空气的贮能，对各种骤变冲击具有极好的减缓消除效果，一起对市政供水具有必定动态抵偿效果。
有2种不一样布局的缓冲罐，隔阂缓冲罐选用天然橡胶隔阂资料，因彻底密闭更有利于坚持水质规范，一般钢制缓冲罐内壁涂有契合清洁规范的防腐涂料，但补气时会与外界空气触摸。
缓冲罐即可串接运用，也可并接运用（进出水为同一管道，作为分支与市政管·相接。
b、水泵机组：选用本公司具有非过载特性的水泵，其作业特性可以习惯水源的较大范Χ内的压力改变，不会发生过载表象。
c、气压罐：其效果与一般2次增压供水设备中的气压罐一样，本系列规范商品选用的隔阂式微型气压罐，首要运用其保压功用，有利于设备的智能化主动节能操控。

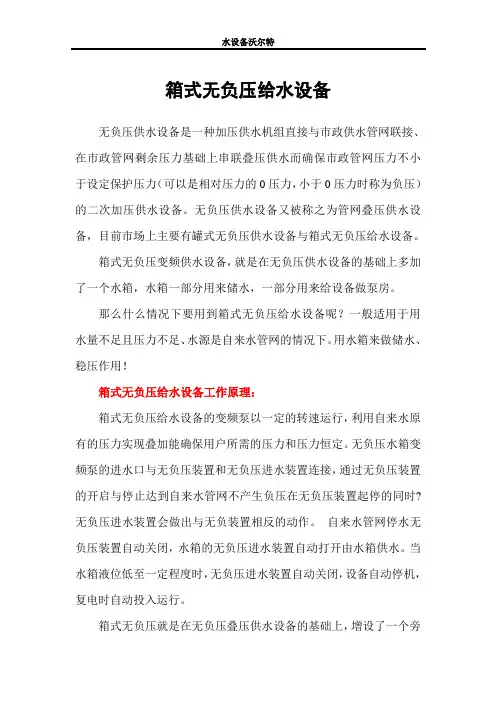

箱式无负压给水设备无负压供水设备是一种加压供水机组直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（可以是相对压力的0压力，小于0压力时称为负压）的二次加压供水设备。
无负压供水设备又被称之为管网叠压供水设备，目前市场上主要有罐式无负压供水设备与箱式无负压给水设备。
箱式无负压变频供水设备，就是在无负压供水设备的基础上多加了一个水箱，水箱一部分用来储水，一部分用来给设备做泵房。
那么什么情况下要用到箱式无负压给水设备呢？一般适用于用水量不足且压力不足、水源是自来水管网的情况下。
用水箱来做储水、稳压作用！箱式无负压给水设备工作原理：箱式无负压给水设备的变频泵以一定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。
无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压在无负压装置起停的同时?无负压进水装置会做出与无负装置相反的动作。
自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开由水箱供水。
当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。
箱式无负压就是在无负压叠压供水设备的基础上，增设了一个旁置水箱；在市政压力不足或停水时，无负压设备是不能工作的。
这个时候通过电气切换，就由旁置的水箱供水。
从而解决了因为市政压力不足或停水造成的停水问题。
缓解停水的时间取决于旁置水箱的有效容积。
箱式无负压有以下几个优点：1.市政停水时，系统不会停水只是切换水箱供。
2.市政压力不足时，系统不会停机只是切换到水箱供水。
箱式无负压有以下几个缺点：1.如果在市政压力常期正常的情况下，水箱水与市政水需要定时切换使用，以保证水箱水质。
让系统比无负压更复杂。
增加不必要的能耗。
2.水箱有可能会存在二次污染。
3.水泵的选型必须在不考虑叠压的情况选择，因此增加的水泵的扬程与功率。
互联互通型罐式管网叠压（无负压）供水设备使用说明书一、概述×××××××公司成立于2006年，本着“上善若水，厚德载物，有所作为，稳健发展”的宗旨，致力于居民生活，公共场所及商用大厦的二次供水。
我公司已在安徽各地市拥有样板工程，先进的技术稳定的设备，快速周到的售后服务得到了用户的一致好评。
在科技日益飞进的今天相信在您的关注下我们会更上一层楼！业精于专，方显卓越！×××××××公司致力于世界先进的二次供水理念，经过不断地探索研究，先后与多家知名高校、科研机构、实验室共同展开二次供水的科研项目合作。
建立起一流的专业化二次供水生产基地。
最终成功的推出了箱式变频供水，互联互通型罐式管网叠压供水（无负压供水）、箱式无负压供水三种当下最先进的供水方式，具备稳定、高效、节能的优势。
满足不同客户的各种需求。
×××××××公司着力打造高品质的品牌产品。
公司运用PRO/E ERP等科技和管理软件及ISO9001；2008的质量管理体系，实现了产品的精湛设计与制造。
在设备配件上公司一律选用ABB、施耐德、西门子、三菱、格兰富、南方等国际名牌，保证了设备的稳定质量。
科技以人为本。
简单、方便、智能、人性化的产品必将是未来工业设计的发展趋势。
上为科技将一如既往的秉承人性化的设计理念，为客户提供先进、稳定、节能的二次供水产品，实现共荣共赢！二、安装1.设备安装前请检查各部件是否齐全、完好；2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现象，发现后应及时紧固好；3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；4.将设备搬放就位、放平，然后进行二次固定，设备应平整，不应有附加机械应力；5.将电源线从柜体底部进线口引入，接与空气开关L1、L2、L3端子N、PE上；6.将水泵电机线从柜体底部接入，按电机序号依次接线；7.接好信号线（如出水压力变送器、液位变送器等），信号控制线建议用RVVP2×1.0屏蔽电缆，屏蔽层接地；8.根据电机功率，调整好热继电器的相应电流整定值；三、调试1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的技术要求（3N~380V/220V 50HZ）;如相序故障灯亮，调换总开关出线的2根线。
管网叠压供水设备工作原理
长沙奔宇机电称：当公共供水管网<=0.2Mpa时（可自由设定0.2——0.4Mpa）无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力>=0.2Mpa 时，延时10分钟（时间可调整）无负压装置打开无负压进水装置关闭，由公共供水管网供水。
无负压水箱内存储的水通过智能控制每6小时循环一次确保水质新鲜、纯净。
管网叠压（无负压）箱式变频供水设备工作原理的区别
无负压最本质的特点就是与市政管网直接串接，随时随刻从市政管网取水向用户供水，我们的箱式无负压供水设备，水箱的设置是做差量补偿用的，用水高峰期间也依然能够利用市政管网在最低服务压力下的最大供水量。
同时用户用水的差量靠水箱来补偿。
是目前最先进的供水模式。
箱式恒压是在用水高峰期时完全切断市政供水，从水箱取水，这其实就是变频水箱，根本就不是无负压。
我们的箱式无负压水箱容积率小更加节省占地面积。
水箱的容积越小，内部的水也就越容易循环，水质更新鲜。
而箱式恒压水箱按变频选择，容积庞大，占地面积大，水也不容易循环，水质不新鲜。
无负压供水设备无负压主要功能说明1、无负压功能设备与市政管网直接连接，设备工作时对管网不产生任何负压影响，通过设备的微机控制系统及稳流补偿系统与真空抑制系统的有效工作，时刻自动监测自动调节和适应，实现预压对吸程的自动补偿，从而可以消除水泵运行时产生负压及吸程影响，绝对不会对市政管网及其周围用水户造成影响，也绝不会使管道中出现负压和随之而来的气囊、气阻、压力振荡、倒流及水锤等是危及管网安全或是产生隐患的重要因素。
2、现场手动/自动操作转换功能设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的手动/自动转换开关来选择。
当选择自动操作，并将启动、停止转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。
在试验或以外情况时以进行手动操作,用户可通过面板上的启动X#泵、停止X#泵按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。
此外，设备还可以扩展到集群控制、远控、监控等多路控制方式，有效保障设备正常运行。
3、有水开机/无水停机功能当市政管网水量不满足时，设备自动调整供水状况，改变设备运行曲线进行真空抑制和稳流补偿，使用水状况与进水状况符合，当补偿量达到最大时也即市政管网不能满足需要时，设备自动停机，防止因水源不足而造成设备的损坏。
当市政管网恢复正常状态时，设备自动开机。
4、自动恒压功能根据工程实际情况，可现场设定设备出水压力，控制系统运算速度快，时刻检测出水压力与设定压力相比较，自动调节，使出水压力非常恒定，恒定压力控制精度0.01Mpa。
设备可实现设备出水端压力采样、最不利用水点压力采样、供水管路中间任一点压力采样的恒压控制和分时段多恒压控制、变量变压控制等控制功能。
5、变频自动转换及定时交换功能当一台水泵全速运转仍然不能满足用水情况时，设备自动控制其他水泵投入运行，并使水泵始终处于高效运行状态；当一台水泵长时间运行时，设备可以自动调控到其它水泵工作，有效调控水泵运行时间，使每一台水泵的利用率趋于均等，避免因水泵利用率不平衡而造成水泵的损坏，从而大大延长设备的使用寿命。
叠压（无负压）供水设备叠压(无负压)供水设备产品特点1. 叠压(无负压)供水设备按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 叠压(无负压)供水设备按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 叠压(无负压)供水设备按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
叠压(无负压)供水设备性能特点1、叠压(无负压)供水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、叠压(无负压)供水设备设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、叠压(无负压)供水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、叠压(无负压)供水设备的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)叠压(无负压)供水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
长沙奔宇机电所研发的管网叠压（无负压）箱式变频供水设备是能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，能将密闭水箱中的水增压，满足了市政管网供给不足。
智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。
系统分为两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。
当自来水服务压力高时，智能装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。
管网叠压（无负压）箱式变频供水设备使用环境
1、控制方式：变频控制
2、安装场所：室内
3、环境温度：+5℃~+40℃
4、输送液体：清水
5、液体温度0~70℃
6、最高使用压力：20KG/cm²
7、最小吸入压力：0.2kg/cm²
8、允许吸入压力：受到最高使用压力限制
9、水泵：立式/卧式多级离心泵
10、水泵组合台数：2~6台
11、吸入、输出管：不锈钢钢管
管网叠压（无负压）箱式变频供水设备适用范围
l 适用地域范围：适用于城市管网压力较充足的地区加压给水。
l 适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站。
l 适用工程部位：给水二次加压系统。
l 其它适用范围：新建、改建、扩建住宅楼、办公楼、宾馆、饭店等公共建筑生活用水。
l 使用单位类型：设计单位、施工单位、监理单位。
博海供水二次供水第一品牌
无负压供水设备的运行方式，你了解吗？
无负压供水设备的运行方式，你了解吗？
在人们倡导节能环保的生活方式的今天，使用无负压供水设备就成为了一个解决供水难题又环保的方式。
这一技术的发明，让人们抛弃了原有供水设备的需要建设高容量水箱水塔，减少了资金的投入。
但关于这项技术的运行方式很多人不了解，接下来就简单进行说明。
当供水管压力高于等于用户用水压力。
自来水直接通过无负压供水设备的缓冲罐直接向用户进行供水，因为压力较大，无负压供水配备的感应器检测到后，水泵自动不运行，调节器自动进行储水为高峰期做准备。
当供水管压力小于用户用水压力。
感应器检测到市政水管网压力过小，水泵开始运转进行二次加压，将调节器中的储水释放出来弥补不足的水量。
同时，负压消除器开始工作，防止无负压供水对市政水管网的过度抽吸，影响其他用户的用水。
无负压供水设备改变了人们认知中的二次供水方式，让用水难、水压小的问题得到了充分的解决，同时还节省了资金的耗费。
更重要的是，在运行中系统能够自动控制个部位零件的运行，保证用户用水时不影响他人的使用。
叠压(无负压)供水设备原理叠压(无负压)供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水;当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0(或设定的管网保护压力)时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响;当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水;当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行;当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。
设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。
叠压(无负压)供水设备技术特点：1、设备全密封运行，不与空气接触，水接触过流部分均为食品级不锈钢材质，杜绝二次污染，保证饮用水的良好水质;2、国际先进的水利模型，独特加工制作工艺和外表面处理，提高系统使用效率和使用寿命;3、系统结构设计紧凑，安装与维护快捷方便，同时节省设备占地面积，节省大量土建投资;4、充分利用管网压力，叠加增压，节省电能，密闭管道运行，避免跑，冒，滴，渗，漏等水资源流失;5、通过自主研发的控制模块进行智能化控制，提高系统使用的稳定性，同时可以选配远程监控模块轻松通过新号传输第一时间掌握系统运行情况。
叠压(无负压)供水设备详细介绍：叠压(无负压)供水设备湖南所主营产品：换热设备(板式换热器管壳式换热器容积式换热器换热机组)、给水设备(消防给水设备变频供水设备气压给水设备等)、过滤设备(反冲排污过滤器全自动过滤器机械过滤器等)水箱( 囊式膨胀水箱不锈钢水箱镀锌钢板水箱焊接式水箱保温水箱 )水处理设备(水箱消毒器冷凝水回收器电子水处理器全自动软水器旁流水水处理器反冲除污器物化水处理器，过滤性射频水处理器，加药装置)，压力容器(分气缸分集水器稳压膨胀罐储气罐)。
康菱水箱式无负压供水设备控制工艺说明康菱水箱式无负压供水设备集成了不锈钢水箱、水泵、气压罐、电动稳压装置、传感器、智能变频控制柜、基础管阀仪表等元件，采用全新的节能理念和自动化控制技术研制而成，实现了稳压、供水、节能、自动化控制的完美结合。
现将控制工艺详述如下：1、稳压叠压控制：水箱初次注水时，相当于自来水向开口常压容器注水，此种方式可以自然保证自来水上游压力，起到稳压（无负压）作用。
当水箱注满后，水箱中浮球阀升起将注水口关闭，此时自来水经旁路管网，流经电动稳压装置后将压力叠加至水泵入口处，水箱出水口处设有止回阀以防止水流逆向注入，实现压力叠加的节能控制。
电动调节稳压装置的工作原理是通过比例调节下游供水量的多少来保持上游自来水压力的恒定，当上游压力高于设定的压力保护值时电动调节稳压阀开度加大放流，当上游压力低于设定的压力保护值时电动调节稳压阀开度减小限流。
在保障自来水上游压力稳定的同时，当总供水量低于总用水量时，系统叠压变频节能运行；当总供水量低于总用水量时，不足部分由水箱贮水自动补充，系统稳压（无负压）变频节能运行，满足高峰时期用水需要。
2、节能控制：本设计采用辅泵、小泵、大泵、贮能气压罐并联，系统根据传感器测定的用水量自动确定该运行的变频泵，避免了单纯采用大泵时变频器工作在0-25HZ时耗电一半却不出水的无功损耗，同时又避免了在零流量和小流量时设备无法完全停机造成的无功损耗，最正意义上实现了变频节能的目的。
阶梯型的变频节能供水节能方案可以描术如下：1、当深夜无人用水或者仅由少数几户用水时，设备完全停机不消耗电能，由贮能气压罐贮存的水量满足使用需要，此时不需要消耗电能；2、当30户以下用水时，仅有功率1.5KW的辅泵配合贮能气压罐间歇运行，实现该区间用水量的最佳节能方案；3、当30-300户用水时，小泵变频启动，小泵的功率为15KW，辅泵的输送避免了变频小泵在0-25HZ的无功损耗，实现了该区间用水量的最佳节能控制；4、当300-1200户用水时，小泵工频运行，大泵变频启动，两台大泵的功率分别是30KW，充分保证了用水高峰期的水量供应。
浅谈箱式（无负压）叠压供水设备运行说明
通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。
控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。
当市政管网的压力和流量都能满足用户需求是，控制柜就使水泵处于休眠状态，市政管网的水直接由旁通直管供给用户使用，这时相对传统的二次加压供水就实现100%节能。
当市政管网压力不足而流量充足时，控制柜则启动水泵，在市政管网原有的压力基础上，水泵实行变频运行，叠压供水，差多少补多少，充分利用自来水管网原有压力，最大程度地在满足用户供水同时节约能源。
当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。
选用无负压装置，当市政管网压力降至设定负压值时，无负压装置就自动关闭，水泵就不从市政管网里面抽取，保证不对市政管网产生负压。
同时水泵改为从水箱里面取水加压，由于水箱设计原则是至少满足周围用户一个小时的用水量，所以即使在市政管网压力不足或者出现突发事件造成市政供水不正常时，错过用水高峰期，缓冲突发事故时间，保证居民的正常用水量要求。
相对于罐式无负压供水设备，当市政管网压力降到设定负压值时，气压罐很快就会产生真空，真空抑制器探测到真空后就会自动切断市政进水管网，造成中断供水，或通过变频控制柜降低水泵转速来避免负压产生，这样虽然不会造成中断供水，但是只能市政管网供给多少水，再供给用户多少，还是没有满足用户需水要求；其原因就是压力罐是一个压力容器，不可能使水箱具备储存整个小区用水量的功能。
水箱正好在市政供水和用户需水发生矛盾时，作为一个缓冲区域发挥其调节作用。
罐式无负压适合用在市政管网压力和流量比较稳定的地区（比如离自来水厂比较近的区域）使用起来效果比较理想，而且占地面积
小，设备投资成本低。
箱式无负压不但100%不对市政管网产生负压，而且保证在任何时候和情况（排除市政长期断水，基本不会出现）满足居民的用水需求。
从早起的二次加压供水，到罐式无负压供水，再到箱式无负压供水，一次次的改进，箱式无负压供水设备已正为现在最理想的供水设备。
