管网叠压无负压供水设备基本参数以及产品特点

管网叠压式（无负压）给水设备设计选用应注意的问题摘要管网叠压式（无负压）给水设备是一种新技术设备。

由于尚缺少产品标准和技术规程，在用和使用中存在一些问题。

从分析和认识该设备出发，再结合已做的工程实例，提出了应引起注意的问题供广大设计人员和使用者参考。

关键词叠压式（无负压）给水设备吸水管管径稳流补偿罐水泵高效区防污染隔断阀气压罐管网叠压式（无负压）给水设备作为一种比普通变频调速给水设备更节能节电，又能避免自来水质二次污染的给水增压新设备已经开始在国内发展起来。

现在，无论是设计者、还是房地产开发商，在讨论设置或改造增压给水设备时，往往先想到的是能否可以采用管网叠压式（无负压）给水设备。

笔者在采用该设备的建筑物和生活小区给水系统的设计方案和施工图的讲座和审查中发现了一些设计缺陷和不合理的地方，这可能与专业设计人员对这一新技术、新设备认识、了解不够有关。

现将有关问题提出来供大家借鉴和讨论。

1、使用该设备对市政供水管网供水可靠性有更高的要求管网叠压式（无负压）给水设备不设储水池，几乎没有储备水量，且一改我国《城市供水条例》中曾规定的“禁止在城市管网公共供水管道上直接装泵抽水”的传统做法，故对市政供水管网有更高的要求，要求市政供水系统供水工况要良好，供水水量要充足，供水水压比较稳定。

对于市政供水管网经常性停水或间隙性供水、供水压力过低、供水水量和水压波动过大，以及使用叠压式（无负压）给水设备会对周边用户用水产生较严重影响的这些区域，不应使用。

2、要把握好能使用管网叠压式（无负压）给水设备的用户不是所有用户都能采用管网叠压式（无负压）给水设备。

该设备较适用于住宅楼、居住小区、集体宿舍、宾馆、幼儿园、办公楼、学校、商场等民用建筑，若用于工业生产、消防用水时需征得企业主管单位、消防监督部门的同意。

而且不应应到用水集中、瞬间用水量过大的用户、供水保证率要求高且不允许停水的用户，以及对有毒物质、药品等危险化学品进行加工、制造、贮存的工厂、科研单位、仓库等用户。

无负压管网增压稳流给水设备无负压管网增压稳流给水设备七大优势1、无污染：没有池子和盛水的箱子，从来水全严密封闭形式运行，完全没有二次污染。

2、投资低：无须建设池子和盛水的箱子，不需常常清洗、消毒，节约50百分之百以上的建设费和后期保洁保护费。

3、占地少：无须修筑池子和盛水的箱子，设施占地空间小。

腾出的池子位置甚至于可用来做泊车位，增加收益。

4、节能好：充分利用城市管理工作管网压力，差若干，补若干;供水压力满意要求时，设施处于停机状况，供水压力不充足时，设施半自动开始工作。

比传统供水设施节能20百分之百~80百分之百。

5、水压牢稳：实时经过传感器检验测定出口压力，利用变频扼制，保障出水压力永恒固定。

6、安装简单方便：设施全套出厂，大小小，直接与管道进水口和出水口连署即可，动工周期短。

7、管理便捷：设施全半自动运行，设施具备转载、短路、过流、缺水、半自动复位。

江门无负压供水设备的装配过程及原理：组装流程依次一组水泵，连接水泵所需的进出口管道组合，稳流罐，加PLC智能控制系统，这样组装是经过用户所需的参数整合的全套产品流程如下：当自来水管网的水进入稳流罐，排气阀开始排气，待水充满后排气阀关闭，当自来水自身的压力可以满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，上海春姜水泵运行并根据用水量的大小自动调节水泵转速，若自来水管网的水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时空气由排气阀进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压。

用水高峰过后，系统又恢复到正常供水状态，当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，给水后又自动恢复运行。

无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。

无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

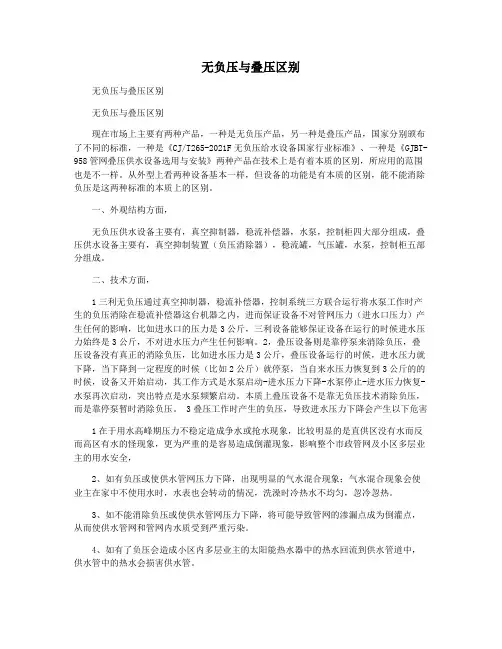

无负压与叠压区别无负压与叠压区别无负压与叠压区别现在市场上主要有两种产品，一种是无负压产品，另一种是叠压产品，国家分别颁布了不同的标准，一种是《CJ/T265-2021F无负压给水设备国家行业标准》、一种是《GJBT-958管网叠压供水设备选用与安装》两种产品在技术上是有着本质的区别，所应用的范围也是不一样。

从外型上看两种设备基本一样，但设备的功能是有本质的区别，能不能消除负压是这两种标准的本质上的区别。

一、外观结构方面，无负压供水设备主要有，真空抑制器，稳流补偿器，水泵，控制柜四大部分组成，叠压供水设备主要有，真空抑制装置（负压消除器），稳流罐，气压罐，水泵，控制柜五部分组成。

二、技术方面，1三利无负压通过真空抑制器，稳流补偿器，控制系统三方联合运行将水泵工作时产生的负压消除在稳流补偿器这台机器之内，进而保证设备不对管网压力（进水口压力）产生任何的影响，比如进水口的压力是3公斤，三利设备能够保证设备在运行的时候进水压力始终是3公斤，不对进水压力产生任何影响。

2，叠压设备则是靠停泵来消除负压，叠压设备没有真正的消除负压，比如进水压力是3公斤，叠压设备运行的时候，进水压力就下降，当下降到一定程度的时候（比如2公斤）就停泵，当自来水压力恢复到3公斤的的时候，设备又开始启动，其工作方式是水泵启动-进水压力下降-水泵停止-进水压力恢复-水泵再次启动，突出特点是水泵频繁启动。

本质上叠压设备不是靠无负压技术消除负压，而是靠停泵暂时消除负压。

3叠压工作时产生的负压，导致进水压力下降会产生以下危害1在于用水高峰期压力不稳定造成争水或抢水现象，比较明显的是直供区没有水而反而高区有水的怪现象，更为严重的是容易造成倒灌现象，影响整个市政管网及小区多层业主的用水安全，2、如有负压或使供水管网压力下降，出现明显的气水混合现象；气水混合现象会使业主在家中不使用水时，水表也会转动的情况，洗澡时冷热水不均匀，忽冷忽热。

3、如不能消除负压或使供水管网压力下降，将可能导致管网的渗漏点成为倒灌点，从而使供水管网和管网内水质受到严重污染。

一、管网叠压供水设备概述设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。

1、主要功能全，保险系数高2、节资二、管网叠压供水设备产品特点：因其长期处于系统保压状态，无流量的变化，可以应付一般的管内的泄漏，并增加一台小流量的副泵，平时就无需启动主泵，节省能源。

主机采用进口变频调速器，自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护主要功能，无故障运用达10万小时以上。

设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然，便于非专业人员很快熟练掌握。

1. 赞助少、无水池、不用消毒。

2. 体积小、占地少、设备安装方便。

3. 全自动控制运行，无人值守设计。

4. 超强保护，故障自动显示，报警。

5. 旁通设计，自动切换，停电不停水。

6. 水压稳定，不会造成市政管网压力波动。

7. 高寿命。

运行效率高，可提高水泵的寿命3倍以上。

8. 模拟屏人机对话，可随时查询、设定、调整运行参数。

9. 全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

10. 高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。

三、管网叠压供水设备用于二次供水摘要：濮阳管网叠压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。

关键字：濮阳管网叠压供水设备，濮阳无负压无吸程管网增压稳流给水成套设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对四、管网叠压供水设备应用及保障无论哪家医院在生产运行中都是绝对离不开生活用水的。

水，在医院的运营中不仅仅是病人及工作人员的日常生活所需他还负担着很多医疗设备所需。

其中它包括：消防系统、喷淋系统、供热系统及医疗系统等。

EAST牌BW管网叠压无负压供水设备产品说明一、研制背景随着我国城镇化水平的不断提高，城市人口急剧增加，城市居民住宅的不断扩建与改造，住宅楼层不断加高，城市面积不断扩大，原有城市一次供水管网的供水压力日显不足，大部分地区普遍存在着用水高峰期高层供水压力过低，造成高层用户用水困难。

目前，国内外通常的解决办法是增设二次加压设备，修建蓄水池和高位水箱，通过水泵二次加压供水，但这种传统二次加压设备存在着一些缺点：1、投资大(需要修建地面蓄水池、屋顶水箱)，在使用过程中还要定期清洗水箱，日常维护费用也大。

2、水源污染严重(蓄水池及屋顶水箱的二次污染)。

3、能源浪费(市政管网的一次供水压力无法利用，白白浪费)。

4、占地面积大（蓄水池及屋顶水箱均需占用一定面积）后来出现了直接在自来水管网中叠加二次加压设备的方式，但“直接在自来水管网上串接加压设备”在我国《城市供水条例》中是不允许的，因为当时城市自来水管网的供水能力还不够强。

随着改革开放的深入，国民经济进一步提高，城市市政供水能力也大大增强，在一部分城市中心地区，城市管网断水现象明显减少，加上它卫生、节能、占地面积小等优点，自来水叠加压力供水又逐步被人们接受了。

由于这类设备目前尚不成熟，产品功能和加工工艺上都有诸多亟待提高之处，我们在供水专家的帮助下，结合自身在供水市场长期研究、生产的经验，综合考虑同行产品的一些特点，研制开发了EAST牌BW型管网叠压供水设备。

二、设备概述设备定义由变频运行的水泵机组通过水质水压保护装置，从市政给水管网直接吸水叠压供水(恒压供水或变压供水)，保证市政给水管网水压不小于设定压力值，且水质不被污染的供水设备。

EAST牌BW型管网叠压供水设备进水口通过过滤器、倒流防止器直接与自来水管网连接，先经过不锈钢稳流罐，再通过不锈钢管路进入水泵变频调速供水系统，为用户提供清洁的水源。

工作原理自来水管网的水通过进水管路部分进入稳流补偿罐，稳流补偿罐内空气通过负压消除器排出，直至罐内水满，设备通电置于自动工作状态。

一、概述无负压（无吸程）变频调速恒压供水设备，是二十一世纪供水设备领域发展的必然趋势。

上海奥力泵阀制造有限公司生产的无负压（无吸程）变频调速恒压供水设备是一种不用建水池、水箱、，可直接与自来水管道串接加压，显著节省资源、省电、水源不受污染的供水设备。

它成功解决了高楼生活用水难题，开创了二十一世纪供水领域的新纪元。

二、特点：1.不用建水池、水箱，与自来水管网直接传接加压供水，可充分利用自来水原有压力。

2.供水质量提高，纯净的自来水经过设备加压后直接供给用户，密封连接，水源没有受到任何污染，水质质量好，用户可以用到符合卫生标准的自来水，解决二次污染难题。

3.节能效果50-90%以上。

4.节水显著，克服水池跑、冒、滴、漏、渗现象。

5.不用建水池、泵房，节省投资60%以上。

6.供水质量提高，恒压，解决二次污染难题。

7.设备寿命延长5倍以上。

8.停电不停水（恢复原水管压力供水）。

9.全自动运行。

三、适用范围：1.新建住宅区、办公楼等生活用水。

2.低层自来水压力不能满足要求的消防用水。

3.改造原有的气压供水设备，可以充分利用原有的气压供水罐。

4.已经建好水池的，可以采用无负压设备和水池共用的供水设备，进一步节能。

5.自来水厂的大型中间加压泵站。

6.工矿企业的生产生活用水等。

7.各种循环水系统。

产品名称：无负压（无吸程）变频恒压供水设备四、设备型号编制说明WFY－PW/PL80/20-2QWFY……………无负压变频给水设备PW/PL…………PW卧式稳流罐(无负压罐），PL立式稳流罐（无负压罐）80…………………扬程H：80m20………………水泵流量Q：20m3/h2……………….水泵台数Q………………水泵类型：Q-QDLF型，C－CDLF型，D-DL型，G-GDL型，S-ISG 型五、主要性能与特点1、采用高性能变频器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量，多恒压变量，变压变量多种控制方式。

无负压加压供水设备无负压加压供水设备是一种加压供水机组直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（可以是相对压力的0压力，小于0压力时称为负压）的二次加压供水设备。

无负压加压供水设备又被称之为管网叠压给水设备，目前市场上主要有罐式无负压加压供水设备与箱式无负压加压供水设备。

无负压加压供水设备特点：1.节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

2.卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

3.浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。

4.无负压加压供水设备运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。

5.了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。

6.列产品控制系统充分总结了本公司及国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维护特别方便，为产品的终身后期服务奠定了良好基础，不会因技术进步而导致后期服务问题。

7.无负压加压供水设备产品控制系统具有较高智能性，设计中充分考虑了机、电、仪协调配合，具有欲速则不达的检测监视和简单方便的人机交互功能。

具有全面的故障保护功能和对策，变频器故障保护时，自动降级运行(成为工频自动给水设备)，自动系统故障时，还可手动操作应急备用，赢得维护时间。

8.要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机，可与各种控制网络，通信网络相接，适用于特殊、复杂的运行控制和联网监控要求。

可为用户开发配套监控软件。

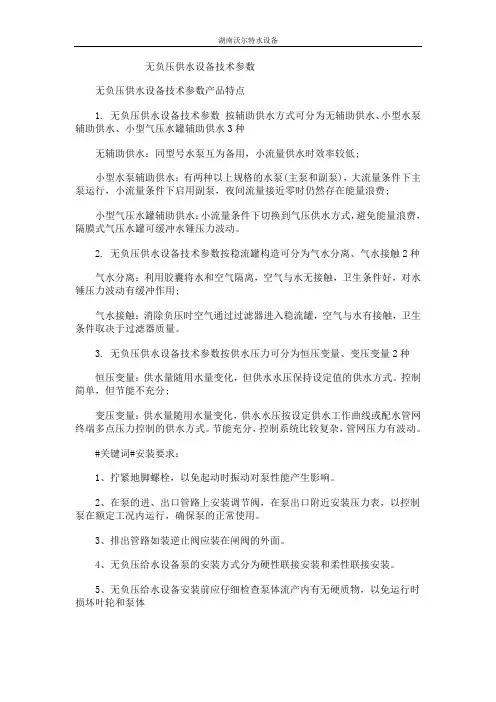

无负压供水设备技术参数无负压供水设备技术参数产品特点1. 无负压供水设备技术参数按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 无负压供水设备技术参数按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 无负压供水设备技术参数按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

无负压供水设备技术参数的特点1、无负压供水设备技术参数运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。

2、无负压供水设备技术参数由于WBW8-40-2变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。
