武九支柱腕臂计算（中间柱）【单腕臂】一．计算条件1.需要测量的数据（1）现场实测的斜率值X1（斜率仪测量）之后需转换成斜率的转换值f=(80-68*2+X1)/1000,其中80为垂直线路侧的斜率，68为顺线路方向的斜率；(【】)（2）侧面限界CX；（3）线路超高h1（曲外为正，曲内为负）之后需算出接触线距线路中心c=a-m的值,c=a-h1*H/L，其中H为导线高度6450，L为两轨间距1435；2.图纸上给定的数据（1）导线高度和结构高度分别为6450和1400；（2）拉出值：直线一般是±300；曲外一般为+150，曲内一般为－150；（3）混凝土支柱H78、H93的总高是9.2+3，其中：埋深至钢轨的距离是3950，但考虑到支柱下陷，以3970进行腕臂计算；3.材料上量出的数据（1）上底座通长130，但支柱在埋深不够的情况下，所采取的孔外装时另需外加60的槽钢厚度，即算190；（2）下底座通长100，和上底座的一样，孔外装时另需外加60的槽钢厚度，即算160；（3）P棒瓷通长840（双重绝缘）；单重绝缘740（4）X棒瓷通长790（双重绝缘）；单重绝缘690（5）承力索座至P腕臂的边缘距离为88；（6）五孔套管双耳中心至P腕臂的边缘距离为74；4.技术参数（1）上、下底座之间的距离1750（支柱）〖小限界时，也需调整为1550左右〗；【2500的吊柱通常是1550】（2）定位器坡度400（矩形（限位）定位器），也就是定位点至定位管中心的距离；【站线定位器通常取300】（3）五孔套管双耳中心至承力索座中心的距离300〖小限界时，需调整为350〗，而承力索座中心至P腕臂的边缘距离为350，其中二者之和为650〖小限界时，需调整为700〗；（4）由导线高度和结构高度分别为6450和1400，可得到下底座的为6450+1400-88-1750=6012【注：YHL的钢柱和孔外装的水泥柱的计算就按下底座至轨平面6012的位置进行安装和计算，上下底座间距1750的位置进行安装和计算】；○注根据不同的轨面连线至支柱标示【3900,即支柱底部外露的一孔和二孔中间的位置】（以轨面为基准）h2、支柱下底至钢轨连线，即支柱埋深3950（计算时：以3970为计）和以3900为基准可计算出下底座的安装高度h为6012＋3970－（3900-h2）=？，这时更需注意以6012上下浮动200的范围内都采用孔内装，反之，若超过时，则采用孔外装。

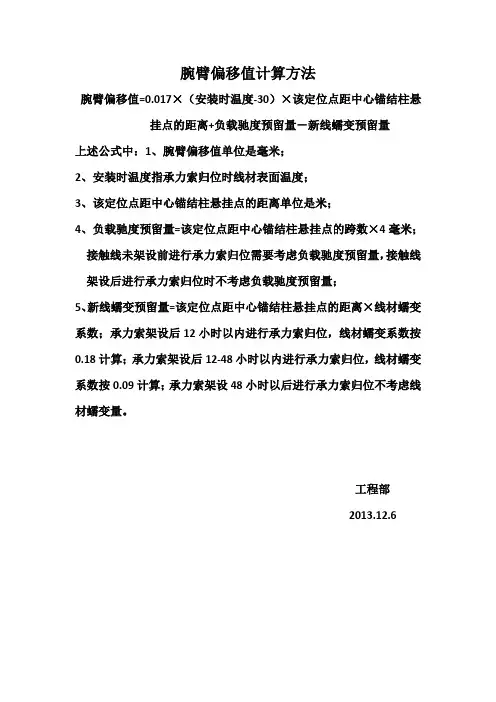

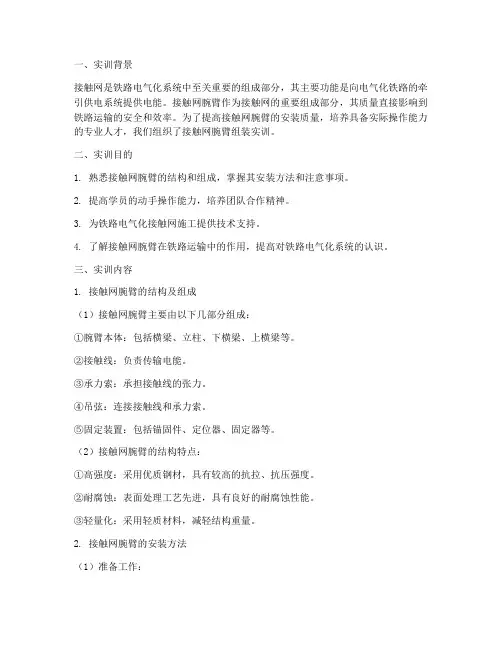

一、实训背景接触网是铁路电气化系统中至关重要的组成部分，其主要功能是向电气化铁路的牵引供电系统提供电能。
接触网腕臂作为接触网的重要组成部分，其质量直接影响到铁路运输的安全和效率。
为了提高接触网腕臂的安装质量，培养具备实际操作能力的专业人才，我们组织了接触网腕臂组装实训。
二、实训目的1. 熟悉接触网腕臂的结构和组成，掌握其安装方法和注意事项。
2. 提高学员的动手操作能力，培养团队合作精神。
3. 为铁路电气化接触网施工提供技术支持。
4. 了解接触网腕臂在铁路运输中的作用，提高对铁路电气化系统的认识。
三、实训内容1. 接触网腕臂的结构及组成（1）接触网腕臂主要由以下几部分组成：①腕臂本体：包括横梁、立柱、下横梁、上横梁等。
②接触线：负责传输电能。
③承力索：承担接触线的张力。
④吊弦：连接接触线和承力索。
⑤固定装置：包括锚固件、定位器、固定器等。
（2）接触网腕臂的结构特点：①高强度：采用优质钢材，具有较高的抗拉、抗压强度。
②耐腐蚀：表面处理工艺先进，具有良好的耐腐蚀性能。
③轻量化：采用轻质材料，减轻结构重量。
2. 接触网腕臂的安装方法（1）准备工作：①检查接触网腕臂的零部件是否齐全、完好。
②准备安装工具和设备。
③熟悉安装工艺和操作流程。
（2）安装步骤：①将接触网腕臂本体安装到立柱上，确保垂直度。
②将承力索穿入吊弦，固定在立柱上。
③将接触线安装在承力索上，调整张力。
④将固定装置安装到接触网腕臂本体上，确保连接牢固。
⑤检查接触网腕臂的整体结构，确保无安全隐患。
3. 安装注意事项（1）严格按照安装工艺和操作流程进行。
（2）注意检查零部件的质量，确保无损坏。
（3）确保接触网腕臂的垂直度，避免倾斜。
（4）注意安装过程中的安全防护，防止发生意外。
四、实训成果通过本次实训，学员们掌握了接触网腕臂的结构、组成、安装方法和注意事项，提高了动手操作能力。
以下是部分实训成果：1. 学员们能够独立完成接触网腕臂的组装，确保质量符合要求。
三、腕臂长度计算1-12-15 直线与曲线外侧中间柱腕臂长度计算示意图由于目前接触网结构普遍采用平腕臂结构，所以在平腕臂安装和预配过程中，需要准确确定平腕臂和斜腕臂长度，根据平腕臂长度计算，在地面预配好整体结构，对今后一次性安装成功，减少调整工作量具有重要意义。
腕臂长度计算与支柱所在位置和用途密切相关，直线和曲线计算方法不同，同样是曲线，则支柱在曲线外侧和曲线内侧时的计算方法也不同。
转换柱与中心柱的计算方法也有区别。
现就上述几种情况分别作简单介绍（仅供参考）。
（一）直线和曲线支柱腕臂长度计算图1-12-15中符号说明如下：L 1、L 2-分别表示平腕臂承力索固定点至支柱固定点长度和承力索至腕臂头长度。
(m) L 3-斜腕臂水平投影长度。
(m)L 4-非工作支承力索与工作支承力索之间的水平距离。
（m ）L 平、L 斜-分别表示平腕臂底座和斜腕臂底座突出支柱部分长度。
(m)h 1-平腕臂底座与斜腕臂底座之间的垂直安装距离。
(m)h 2-斜腕臂套管双耳零件连接长度。
(m)h 3-斜腕臂垂直投影长度。
(m)h 4-支柱侧面限界测量点至平腕臂支柱固定点之间的垂直距离。
(m)H c -承力索至钢轨面的垂直高度。
(m)C x -支柱侧面限界。
(m)m c -承力索在曲线上轨平面处垂直投影与线路中心的偏移距离（a- Lh H C ）。
(m) h-曲线外轨超高。
(m)1.直线区段腕臂长度计算可根据下式确定：L 1= C x +βh 4±a （m ）h 3= h 1- h 2 （m ）L 3= L 1 -（承力索至承力索座中心的距离）-(承力索座中心至套管双耳的距离)- βh 1 式中：a-承力索拉出值。
(m)β-支柱斜率（要考虑支柱整正后产生的斜率）。
“±”- 正定位时取“-”号，反定位时取“+”号。
平腕臂钢管长度= L 1 + L 2- L 平-L 棒 (m)斜腕臂钢管长度=2323-h L L +）（斜 -L 棒 (m)其中L 2应考虑承力索至平腕臂钢管头的距离，L 棒棒式绝缘子安装长度。
