腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中,是最多、最广的一种支持装置。
2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等),按现在的类型主要分为:中间柱、转换柱、中心柱、道岔柱、定位柱。
如下图:(1)中间柱在区间和站场使用较多。
(2)转换柱在锚段关节的两锚柱之间,实现工、非支转换的支柱。
(3)中心柱在四跨锚段关节的两转换之间的支柱。
(4)道岔柱用于支持道岔处两工作支悬挂的支柱。
(5)定位柱多用于站场两端,仅起定位作用的支柱。
3、腕臂柱的装配,根据支柱在线路位置的不同(如直线、曲线内侧、曲线外侧等),侧面限界的不同,它的装配形式也都不同。
根据下面的腕臂柱结构图,可以看出一个完整的腕臂柱装配,主要是由支持装置和定位装置组成。
一、支持装置作用:支持接触悬挂,传递接触悬挂的负荷给支柱。
组成:由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。
1、腕臂(1)、作用:用来支持接触悬挂,并起传递负荷的作用。
(2)、所用材料:一般是用圆形钢管制成、槽钢和角钢。
(3)、型号:2"-3.0,1½"-2.8,(按钢管的粗细和长度确定型号),TG型为加强腕臂。
(4)、按其电气性能分为绝缘腕臂和非绝缘腕臂。
2、水平拉杆(杵环杆)及压管(1)、水平拉杆只能承受拉力。
(2)、用料:一般用直径Ø16的圆钢制成。
(3)、型号:10、12、14、16、18、21、23,(按长度确定)。
(4)、安装时注意事项:水平拉杆的杵头侧与绝缘子连接,耳环侧与调节板连接,耳环侧的焊口应朝下。
(5)、在受压和难以判断是受拉还是受压的时候应采用压管。
(6)、用料:一般用1½"、1"的钢管制成。
(7)、型号:Y-19,Y-23,(按长度确定)。
(8)、安装时注意事项:①压管与棒式绝缘子连接时,防滑顶丝与铁锚压板开口朝上,棒瓷漏水口朝下。
②在调整压管时,使其保证套管内余留200mm。
③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。
一、实训背景接触网是铁路电气化系统中至关重要的组成部分,其主要功能是向电气化铁路的牵引供电系统提供电能。
接触网腕臂作为接触网的重要组成部分,其质量直接影响到铁路运输的安全和效率。
为了提高接触网腕臂的安装质量,培养具备实际操作能力的专业人才,我们组织了接触网腕臂组装实训。
二、实训目的1. 熟悉接触网腕臂的结构和组成,掌握其安装方法和注意事项。
2. 提高学员的动手操作能力,培养团队合作精神。
3. 为铁路电气化接触网施工提供技术支持。
4. 了解接触网腕臂在铁路运输中的作用,提高对铁路电气化系统的认识。
三、实训内容1. 接触网腕臂的结构及组成(1)接触网腕臂主要由以下几部分组成:①腕臂本体:包括横梁、立柱、下横梁、上横梁等。
②接触线:负责传输电能。
③承力索:承担接触线的张力。
④吊弦:连接接触线和承力索。
⑤固定装置:包括锚固件、定位器、固定器等。
(2)接触网腕臂的结构特点:①高强度:采用优质钢材,具有较高的抗拉、抗压强度。
②耐腐蚀:表面处理工艺先进,具有良好的耐腐蚀性能。
③轻量化:采用轻质材料,减轻结构重量。
2. 接触网腕臂的安装方法(1)准备工作:①检查接触网腕臂的零部件是否齐全、完好。
②准备安装工具和设备。
③熟悉安装工艺和操作流程。
(2)安装步骤:①将接触网腕臂本体安装到立柱上,确保垂直度。
②将承力索穿入吊弦,固定在立柱上。
③将接触线安装在承力索上,调整张力。
④将固定装置安装到接触网腕臂本体上,确保连接牢固。
⑤检查接触网腕臂的整体结构,确保无安全隐患。
3. 安装注意事项(1)严格按照安装工艺和操作流程进行。
(2)注意检查零部件的质量,确保无损坏。
(3)确保接触网腕臂的垂直度,避免倾斜。
(4)注意安装过程中的安全防护,防止发生意外。
四、实训成果通过本次实训,学员们掌握了接触网腕臂的结构、组成、安装方法和注意事项,提高了动手操作能力。
以下是部分实训成果:1. 学员们能够独立完成接触网腕臂的组装,确保质量符合要求。

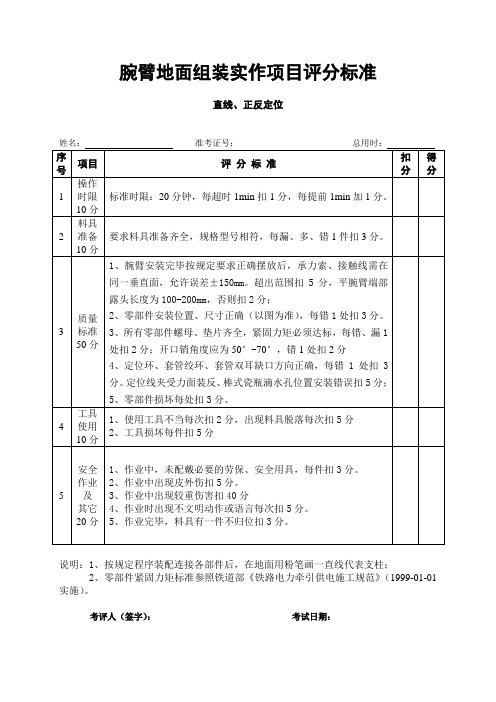

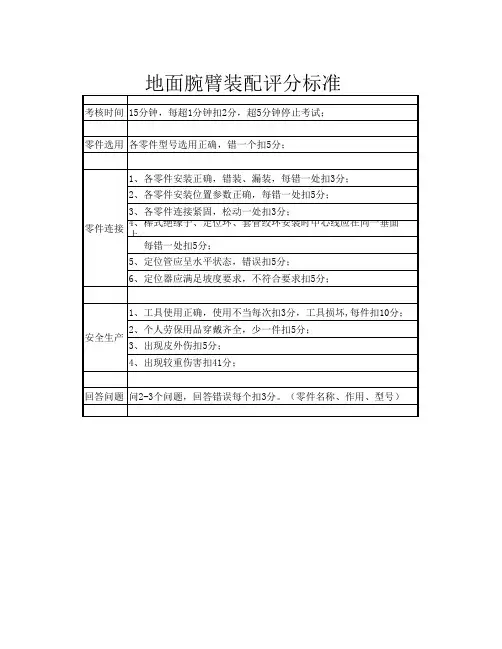

腕臂地面装配一、腕臂及定位装置的组成(如图1)
图1 直线正定位的安装形式
(一)定位装置的安装
1、定位装置材料
2、定位装置装配图
(1)矩形铝合金定位器(3EGF008281Z3063)
(2)定位线夹(3EGF004267Z3163)
(3)定位支持器Ø55(3EGF008557Z3063)
(4)定位器电联接线(3EGF008600Z3063)
(5)定位管管帽Ø55(3EGF004834Z3063)
3、定位装置安装步骤及技术要求
(1)定位器的头朝下,在定位支持器底部的凹进处把定位器从其开口处套入,然后把定位器另一端的接触线线夹固定在接触线上。
(2)在定位器和定位支持器上安装螺栓、垫片。
螺母为M10
(3)在安装定位器之前安装定位线夹,所有螺栓紧固的接触线和承力索线夹均须抹无酸锂基润滑脂。
注意U型塞钉的方向,从里向外安装且U形销钉的末端向上弯曲60°,定位线夹注意受力面。
(4)定位线夹的螺母紧固力矩为25Nm
(二)腕臂旋转组件的安装
1、腕臂旋转组件的材料
2、腕臂旋转组件装配图
(1)套管单耳Ø70(垂直定位环)3EGF005636Z3063
(2)旋转接头(3EGF004831Z304)
(3)双耳套筒Ø55(3EGF004830Z3064)
3、腕臂旋转组件安装步骤及技术要求
(1)垂直定位环的螺丝最大力矩为70Nm,两个螺丝的力矩应该一致。
(2)双耳套筒的顶丝力矩为75Nm,螺母的力矩为50Nm。
(三)悬吊装置的安装
1、悬吊装置材料
2、悬吊装置装配图
(1)定位管吊线(软态6.0-SE A4)3EGF009198Z3064
(2)吊钩定位环Ø55(3EGF005584Z3063)
(3)水平定位环Ø55(3EGF005442Z3063)
(4)防风拉线(含卡子)3EGF006983Z3063
3、悬吊装置安装步骤及技术要求
(1)吊钩定位环的螺母最大力矩为35Nm,两螺母的力矩应一致。
(2)水平定位环螺母最大力矩为35Nm,两螺母的力矩应一致。
为了便于日常维护,水平定位环就装在面向补偿装置一侧,水平定位环应距离定位线
夹为600+50mm-100mm。
(四)腕臂的材料
1、腕臂的材料
2、腕臂的装配图
(1)双套管连接器φ55/φ70(3EGF007105Z3063)
(2)承力索支撑底座120mm2 (3EGF009401Z3163)
(3)腕臂斜支撑双耳套筒Ǿ 42(终端挂环)3EGF009299Z3063
二、腕臂各部件的距离要求。
