电大机械制图第三次作业参考答案第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。
1．已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。
（5分）（1）答案（2）答案2．作A向斜视图（倾斜和转正）及B向局部视图。
（5分）答案3．全视图中的漏线。
（10分）（1）答案（2）答案（3）答案（4）答案4．在指定的位置上画出全剖的主视图。
（10分）答案5．将物体的主视图取全剖视，补画左视图并取半剖视。
（10分）（1）答案第 4 页共11 页（2）答案第 5 页共11 页6．将物体的主、俯视图改画成局部剖视图。
（10分）答案第 6 页共11 页7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。

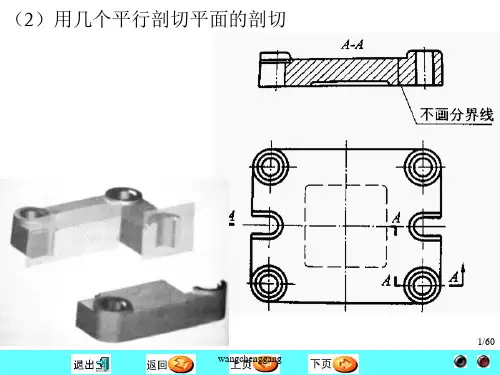

（10分）答案8．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。
（10分）答案第8 页共11 页9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。
（10分）答案第9 页共11 页10．画出指定位置的移出断面图。
（10分）（1）答案（2）答案11．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。
图名：图样画法。
按比例2：1画图。
（10分）答案按比例2:1给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。
第11 页共11 页。

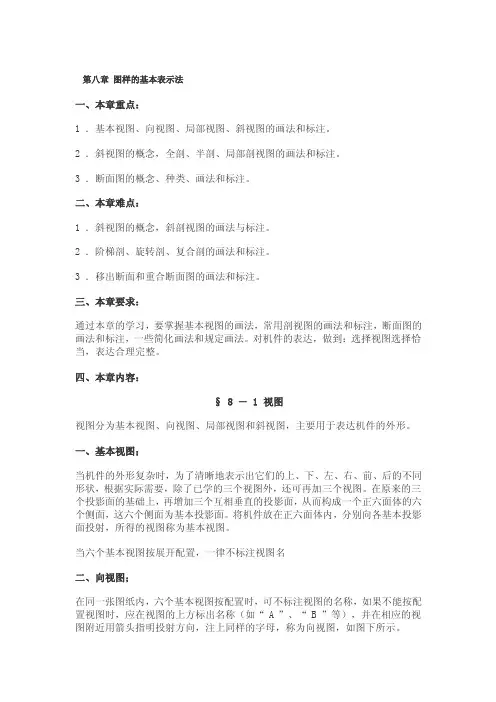

第八章图样的基本表示法一、本章重点：1 ．基本视图、向视图、局部视图、斜视图的画法和标注。
2 ．斜视图的概念，全剖、半剖、局部剖视图的画法和标注。
3 ．断面图的概念、种类、画法和标注。
二、本章难点：1 ．斜视图的概念，斜剖视图的画法与标注。
2 ．阶梯剖、旋转剖、复合剖的画法和标注。
3 ．移出断面和重合断面图的画法和标注。
三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。
对机件的表达，做到：选择视图选择恰当，表达合理完整。
四、本章内容：§ 8 － 1 视图视图分为基本视图、向视图、局部视图和斜视图，主要用于表达机件的外形。

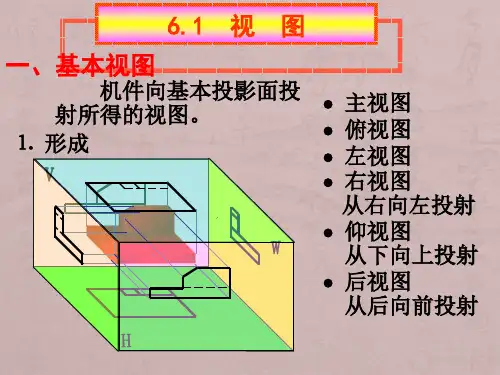

一、基本视图；当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
在原来的三个投影面的基础上，再增加三个互相垂直的投影面，从而构成一个正六面体的六个侧面，这六个侧面为基本投影面。
将机件放在正六面体内，分别向各基本投影面投射，所得的视图称为基本视图。
当六个基本视图按展开配置，一律不标注视图名二、向视图；在同一张图纸内，六个基本视图按配置时，可不标注视图的名称，如果不能按配置视图时，应在视图的上方标出名称（如“ A ”、“ B ”等），并在相应的视图附近用箭头指明投射方向，注上同样的字母，称为向视图，如图下所示。
三、局部视图；当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不完整的基本视图，称为局部视图。
局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。

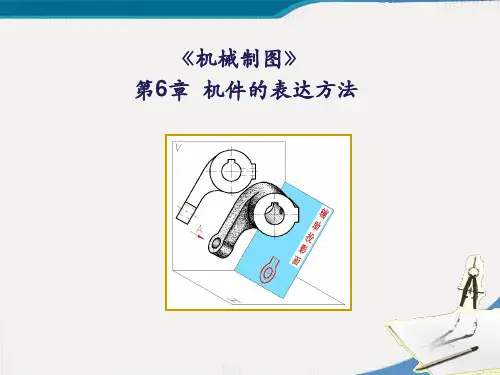

四、斜视图；当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。

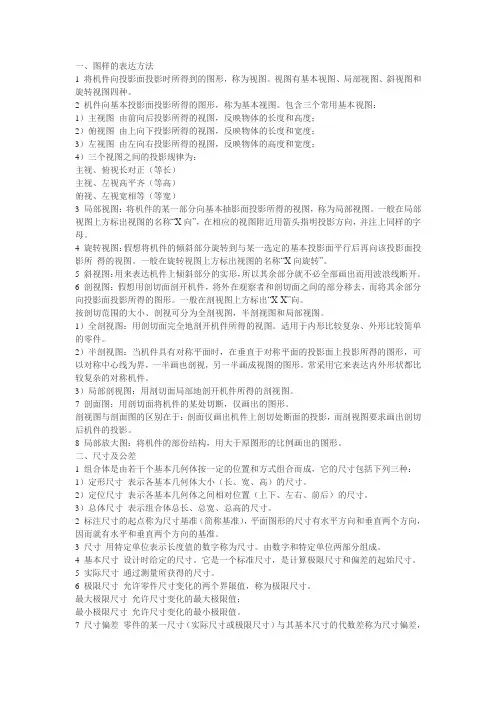

一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

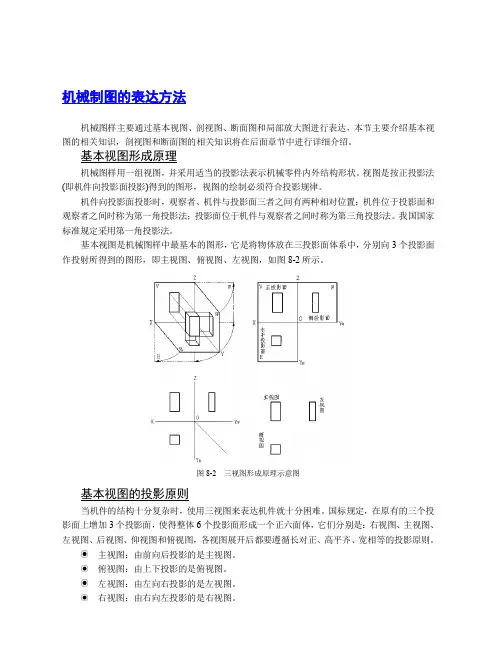

机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。
基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。
视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。
机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。
我国国家标准规定采用第一角投影法。
基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。
图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。
国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。
主视图：由前向后投影的是主视图。
俯视图：由上下投影的是俯视图。
左视图：由左向右投影的是左视图。
右视图：由右向左投影的是右视图。
-206-仰视图：由下向上投影的是仰视图。
后视图：由后向前投影的是后视图。
主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。
一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。
所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。
其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。
