abb空气开关选型

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax限流型塑壳断路器 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

ABB空开选型
选型： S 5 N 400 PR212-LSI R400 3P/4P F 或W
塑壳壳架号分断能力壳架电流脱扣器保护类型整定电流值极数固定或抽出式
1. ABB 可提供具有通信功能的断路器以及其它更多功能的断路器，详情见样本。

2. S / E 型断路器的电子脱扣器 PR211/2 和 PR111 的脱扣值 L / S / I / G 多档可调；如：选定整定电流值后仍有 40% -- 100% 的电流调整范围；例如选型为：
E2N1600 PR111/P - LI R 800 4P W 则此断路器可在 320A -- 800A 间调节；
E 3 N 2500 PR111-LSI R1600 3P/4P
F 或W
框架框架号分断能力框架电流脱扣器保护类型整定电流值极数固定或抽出式ABB 塑壳断路器、空气断路器快速选型表
注：ABB可提供分断能力达200KA及壳架电流达3200A的塑壳断路器；。

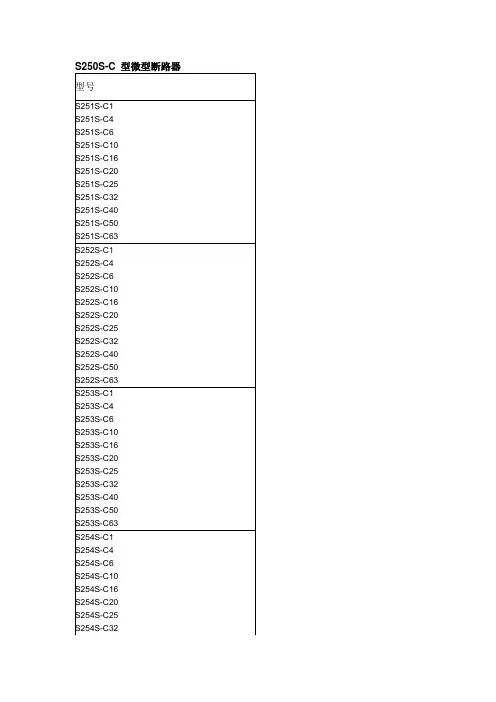

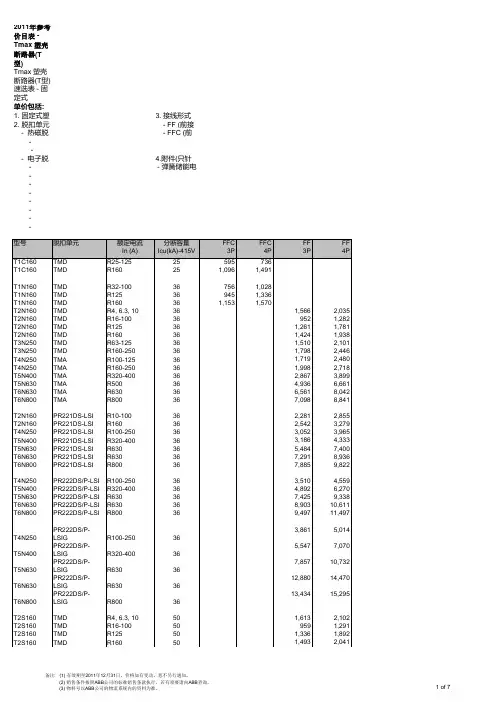

2011年参考价目表 -Tmax 塑壳断路器(T型)Tmax 塑壳断路器(T型)速选表 - 固定式单价包括:1. 固定式塑 3. 接线形式2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------。

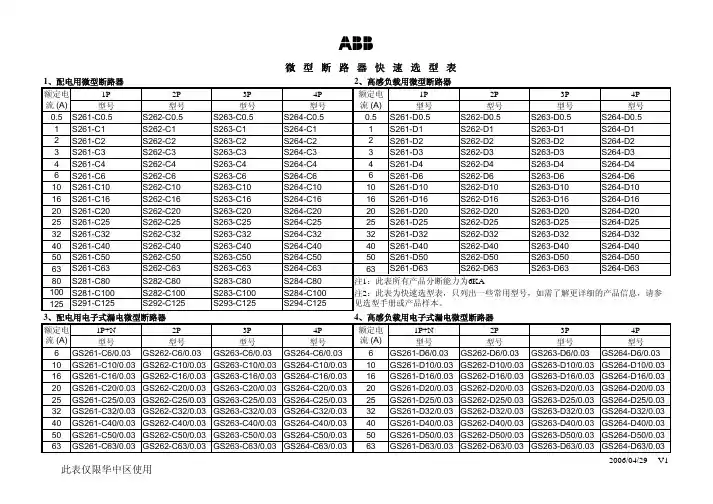

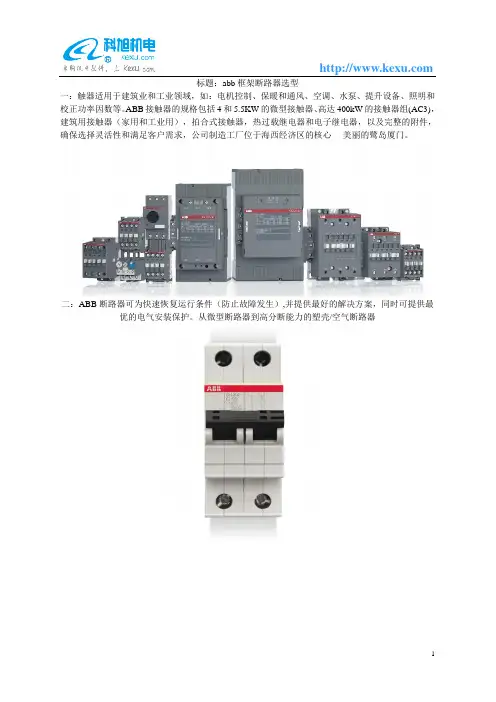

标题：abb框架断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

空气开关的选型标准
空气开关是电力系统中常用的一种电器元件，其主要作用是在电路故障时自动切断电流，保护电器设备和人身安全。

在选购空气开关时，需要考虑以下几个方面的因素：
1. 额定电流：空气开关的额定电流应符合实际电路的负载要求，不能过大或过小，否则会影响电器设备的正常运行。

2. 额定电压：空气开关的额定电压应与电路的工作电压相匹配，以保证其安全可靠地工作。

3. 短路电流容量：空气开关的短路电流容量应根据电路的短路电流值来选择，以保证其能够在故障时及时切断电流。

4. 极数：空气开关的极数应根据电路的相数来选择，以保证其能够正常工作。

5. 联锁功能：空气开关应具备联锁功能，能够与其他开关或电器设备联锁，以保证电路的安全可靠。

6. 操作方式：空气开关的操作方式应符合现场实际情况，操作方便、灵活。

7. 产品质量：空气开关的质量应该符合国家标准和行业标准，具有可靠性、耐用性和安全性等特点。

综上所述，选购空气开关时需要综合考虑以上因素，以确保其能够在电路中安全可靠地工作。

- 1 -。

包括标准附件：
分励(YO) 220V
合闸线圈(YC) 220V
电机(M) 220V
机械及电气跳闸指示
辅助接点： 10CO - PR121
4CO - PR122
注： 1.以上开关均可选择3极，4极；标注为3P ，4P 。

2.以上开关均可选固定式或抽出式。

3。

脱扣器 PR121/P 为基本保护型脱扣器,四段保护(默认配置)；
PR122/P 为可拓展保护型脱扣器，四段保护(部分电量采集) PR122/PD 为可带通讯功能的拓展保护型脱扣器
PR123/P 为可拓展保护型脱扣器，四段保护(全电量采集) PR123/PD 为可带通讯功能的拓展保护型脱扣器
L ，S ，I ，G 分别为过载，短路短延时，短路瞬时，接地保护。

例：E3S25 R2500 PR121/P 3p ABB Emax 空气断路器选型表
+ABB--ACB--E。

标题：abb空开选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

空气开关选型的方法空气开关是电气系统的重要组成部分，用于保护电路和设备免受过载和短路的影响。

在选择合适的空气开关时，需要考虑多种因素，并且要确保其能够适应具体的应用场景。

以下是关于空气开关选型的50条方法，并对每种方法进行详细描述：1. 了解负载类型：首先需要明确要保护的负载类型，例如是低压电力装置还是控制系统，以便选择适当的额定电流和额定电压。

2. 确定额定电流：根据负载的电流要求，选择符合额定电流的空气开关，以确保负载得到有效保护。

3. 了解负载特性：对负载的启动电流、持续运行电流等特性进行了解，以便选择能够应对这些特性的空气开关。

4. 考虑环境条件：根据安装位置的环境条件，如温度、湿度、腐蚀性气体等，选择具有符合环境要求的空气开关。

5. 确定额定电压：根据电路的额定电压，选择符合额定电压的空气开关，以确保安全可靠地工作。

6. 了解短路电流：了解系统中可能出现的短路电流水平，选择能够承受对应电流水平的空气开关。

7. 考虑过载保护：确定是否需要过载保护功能，以便选择带有过载保护特性的空气开关。

8. 确定断路能力：根据电路中可能出现的故障电流水平，选择具有足够断路能力的空气开关，以确保安全可靠地切断故障电流。

9. 了解操作类型：了解空气开关的操作类型，如手动、电动等，以便根据实际需要进行选择。

10. 考虑安装方式：根据设备的安装方式，选择适合的安装方式的空气开关，如固定式、插拔式等。

11. 确定额定频率：根据负载的工作频率，选择适合的额定频率的空气开关，以保证可靠地工作。

12. 考虑尺寸要求：根据安装空间的尺寸限制，选择符合尺寸要求的空气开关，以确保能够顺利安装。

13. 了解安全标准：了解相关安全标准要求，选择符合相关安全标准的空气开关，以确保设备的安全性。

14. 考虑开关类型：根据需要进行的操作，比如主断开、分断开或者分段开关，选择符合要求的空气开关类型。

15. 确定机械寿命：了解空气开关的机械寿命，选择具有足够机械寿命的空气开关，以确保长期可靠工作。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。
