汽车发动机波形分析七

汽车点火波形分析摘要汽车电子化的发展，应用之广与日俱增，尤其是计算机、网络技术的发展为汽车电子化带来了根本性的变革。

因此，当代汽车的维修不是单纯的机械维修，而是机械与电子为一体的维修。

由于电子控制元件的维修比较抽象，给汽车维修技术提出了新的挑战，使许多维修人员望而止步，感到神秘莫测。

汽车电控系统技术的发展,使现代的汽车成为了一个高科技的结晶体,这就要求汽车故障诊断技术也向高新技术方向发展。

传统的故障诊断方式根本不能适应现代汽车故障诊断的要求,尤其对电控系统故障的诊断,必须采用先进的检测设备,先进的工作模式。

波形分析技术应用于汽车维修业,可以大大提高汽车故障诊断的速度与准确性,利用波形分析检测时,示波器可以显示出电子信号的各种参数,利用这些参数就能够判定这个电子信号的波形是否正常,然后,通过波形分析便可以进一步检查出电路中传感器,执行器以及电路和控制电脑等各部分的故障,从而进行修理。

本文叙述了汽车点火系统波形连接、检测、分析方法;并结合波形图形象深刻的分析汽车故障类型、位置、原因。

使学者有一目了然的深刻视觉感受,发掘学习者的兴趣。

【关键词】：点火系统；点火波形图；波形分析；故障波形分析目录第1章绪论 (1)1.1引言 (1)1.2 点火系统概述 (1)第2章点火系统检测连接及点火波形种类、特点 (3)2.1点火系统检测连接方法 (3)2.2点火波形种类 (4)2.3次级点火波形的特点 (5)第3章点火波形分析 (7)3.1点火波形分析方法 (7)3.2各类点火系波形 (8)3.2.1触点式点火系波形 (8)3.2.2无触点点火系波形 (9)3.2.3 无分电器点火系统波形 (9)3.3次级点火波形可查明的故障 (9)3.4分析次级点火波形的要点(五常看) (10)3.5点火系统的加载调试 (12)第4章故障波形分析 (13)4.1典型故障波形分析 (13)4.1.1初级电压分析 (14)4.1.2次级电压波形分析 (15)4.2次级点火故障波形分析 (16)4.3点火波形分析举例 (17)结论 (20)参考文献 (21)致谢 (22)2第1章绪论第1章绪论1.1引言汽车自1886年诞生以来，发展及其快速，已成为集机、电、液、气于一体。

【图文并茂】汽车点火系统结构原理及波形分析很多朋友都在微信问这个示波器点火波形该怎么来测量怎么来通过一段波形来判别各个电器部件的好坏，所以就这个问题我们分别从点火系统的结构原理及初级次级点火波形来和朋友们来入手。

下图为一个老外用电锯锯开的一个点火线圈的横截面图片，从上面我们能清楚的看到两个线圈绕组。

外面一层为初级线圈，里面一层为次级线。

次级线圈的绕组线要比初级线圈的绕组线要密很多，但没有初级线圈绕组粗。

我们都知道发动机点火系统的分类分为三种：第一种是发动机所有气缸共用一个点火线圈，点火线圈产生的高压电通过分电器分配给各缸的火花塞。

早期化油器时均采用此方式，在电控发动机也有采用此种点火系统的，如桑塔纳（采用M1.5.4电控系统）夏利面包车。

第二种是两缸共用一个点火线圈，像伊兰特别克凯越。

对于常见的四缸发动机，一缸和四缸共用一个点火线圈，二缸和三缸共用一个点火线圈。

第三种被称为独立点火，即每缸火花塞上一个点火线圈，这种点火系统有3大优点：1.点火的能量强2.密封性好抗干扰能力强3.使用寿命长, 现在的车基本上都是这种点火系统.我们知道初级点火的波形是由初级线圈产生的，次级点火波形是由次级线圈产生的。

初级点火产生的相对是低压，次级点火产生的是上万伏的高压。

注意这里的高压只是一个瞬间击穿火花塞电极点燃缸内混合气的脉冲信号，原理可以理解为打火机点火一样，这个上万伏的高压不会对人身造成伤害。

无论是初级点火的电压还是次级点火的电压，其能量都是由12V或24V的电瓶电压经过初级线圈产生的初级电压，经过次级线圈产生的次级高压，这一过程是一个升压的过程。

而我们的手机充电器给手机充电是将220v的电压变成5v的电压是一个降压的过程，都是通过线圈作用下实现的。

（火花塞装的时候注意一点装错了会抖动无力甚至发生爆震现象）由于点火系统是与火花塞工作情况联系十分密切，所以我们顺带讲一下关于火花塞的热值和电阻。

火花塞自身所受热量的散发量称为热值。

电控发动机波形分析电控发动机波形分析第一节：示波器在汽车诊断上的应用一：概论汽车上的电子设备每年都在增加，而且电子设备在汽车上所占比例每年都在上升，所以在维修汽车时，电子设备的修理工作也就越来越多，这就向今天的汽车维修技术提出了新的挑战。

现代的汽车修理工作，已经不再是一个单纯的机械修理，而是机械和电子一体化的维修，如果一个汽车维修企业不具备有效地排除汽车电子设备的故障能力，那么无论是现在还是将来，这个企业部将面临被淘汰的危险。

为了取得这方面的成功就必须具备以下三个基本条件：①必备的测试设备；②必须的维修资料；③必要的技术培训，如果其中任何一个条件不具备，那么汽车修理的质量就很难保证。

汽车示波器的诞生为汽车修理技术人员快速判断汽车电子设备故障提供了有力的工具，用普通的示波器去测试电子设备时，最大的困难是设定示波器(即调整示波器的各个按纽，使显示的波形更为清楚)和分析波形的形状，汽车示波器将汽车电子设备的测试设定变的非常简单，只要象点菜单一样选择要测试的内容，无需任何设定和调整就可以直接观察波形了，这是因为汽车示波器是专门为汽车维修人员设计的“傻瓜”示波器，它的设定调整是全自动的，使用汽车示波器，就像使用一台“傻瓜”照相机一样方便。

示波器与万用表相比有着更为精确及描述细致的优点，万用表通常只能用一、二个电参数来反映电信号的特征，而示波器则用电压随时间的变化的图象来反应一个电信号，它显示电信号比万用表更准确、更形象。

所以“一个画面通常要胜过一千个数字”。

汽车电子设备的信号有些是变化速率非常快的，变化周期达到千分之一秒，通常测试仪器的扫描速度应该是被测信号的5-10倍，许多故障信号是间歇的，时有时无，这就需要仪器的测试速度高于故障信号的速度。

汽车示波器完全可以胜任这个速度，汽车示波器不仅可以快速捕捉电路信号，还可以用较慢的速度来显示这些波形，以便可以一面观察，一面分析。

它还可以用储存的方式记录信号波形，可以倒回来观察已经发生过的快速信号，这就为分析故障提供了极大方便。

汽车点火系统故障的波形分析摘要汽车点火系在汽车运行中处于不可或缺的重要地位，如果其技术状况不佳，甚至出现了故障，不但影响发动机的动力性、燃油经济性、排气净化性，而且无法正常工作。

实践证明点火系是汽油机各机构、系统中故障率最高者之一。

往往是检测诊断重点对象。

而随着科学技术的突飞猛进，无触点电子点火系逐渐普及汽车界，以往的维修方法就显得力不从心。

可是点火系的波形分析法在应对汽油机的点火系故障的问题时就容易多了。

汽车点火系故障的波形分析，是当今最经济、快捷、实用的汽车故障诊断分析法。

在点火系故障的波形分析中它利用示波器测出点火系的波形，通过观测、对比波形，可直观、快速地分析、判断点火系的技术状况。

从而解决点火系的故障。

至今波形分析法已得到广泛的应用，特别是在国外。

关键字：点火系；汽油机；波形分析目录1绪论 (3)1.1 引言 (3)1.2点火系统的现状及分析波形 (3)2点火系统故障的波形分析 (3)2.1点火波形的观测方法 (3)2.2 点火系故障的波形分析 (5)2.2.1 蓄电池电源波形分析 (5)2.2.2 点火初级闭合角波形 (6)2.2.3二次多缸平列波的波形分析 (7)2.2.4 二次多缸并列波的波形分析 (9)2.2.5 二次多缸重叠波的波形分析 (14)2.2.6 标准单缸次级电压波形的波形分析 (14)2.2.7 一次并列波波形分析 (17)2.2.8其它波形分析 (20)2.2.8 无触点电子点火系点火波形的特点 (21)3案例波形分析 (22)3.1案例一丰田皇冠二次多缸平列波分析 (22)3.2案例二道奇捷龙加速不良波形分析 (23)3.3案例三奥迪100发动机工作不良分析 (25)结论 (28)参考文献 (29)致谢 (30)1绪论1.1 引言当今时代，科学技术的突飞猛进，极大的促进了汽车技术和汽车工业的高速发展。

电子技术、计算机技术、现代通讯和控制技术等现代汽车技术也就大量融进点火系统，使得无分电器电子点火系统替代了传统的点火系统，这也使得汽车的点火系统的修理越来越具有一定的难度。

汽车点火波形分析目录一、内容概要 (2)1. 背景介绍 (2)2. 目的和意义 (3)二、汽车点火系统概述 (5)1. 汽车点火系统简介 (6)2. 点火系统的基本组成 (7)3. 点火系统的工作原理 (8)三、汽车点火波形分析基础 (9)1. 波形分析的基本概念 (10)2. 波形分析的常用工具 (11)3. 波形分析的基本步骤 (12)四、汽车点火波形分析实例 (13)1. 正常点火波形分析 (14)（1）波形特征 (15)（2）数据分析 (15)2. 点火故障波形分析 (17)（1）点火过早点火波形分析 (17)（2）点火过晚点火波形分析 (18)（3）缺火波形分析 (19)（4）其他点火故障波形分析 (20)五、汽车点火系统故障诊断与排除 (21)1. 故障诊断方法 (22)2. 常见故障分析及排除方法 (23)3. 故障诊断注意事项 (25)六、汽车点火系统维护与保养 (26)1. 点火系统的日常维护 (26)2. 点火系统的定期保养 (27)3. 点火系统性能优化措施 (28)七、汽车点火技术发展趋势展望 (29)1. 新型点火系统技术介绍 (30)2. 点火系统技术发展趋势分析 (32)3. 未来汽车点火系统的挑战与机遇 (33)一、内容概要汽车点火波形分析是研究发动机在燃烧过程中混合气体的压力和点火时刻随时间变化的规律。

通过对点火波形的深入分析，可以了解发动机的燃烧状况、点火系统的性能以及混合气的燃烧特性。

本文将对汽车点火波形的基本原理、分析方法及常见故障进行详细阐述，旨在为汽车维修技术人员提供实用的参考指南。

文中首先介绍了点火波形分析的目的和意义，接着系统地阐述了点火波形的基本原理，包括点火波形的组成、特点及其在发动机运行中的作用。

结合具体案例，详细讲解了如何利用万用表等工具检测点火波形，并根据检测结果判断发动机的工作状态及故障原因。

文中还对汽车点火系统的主要部件进行了分析，包括点火线圈、分电器、火花塞等，以及它们在点火过程中的作用和相互影响。

汽车点火系统波形分析现代汽车采纳了大量的电子操纵系统,以往常规的检测方式已无法适应现代汽车的要求。

专门是在直截了当点火系统的检查中,常规的断缸测试差不多无法精确判定系统是否正常,而示波器由于其具有实时性、不间断性、直观性,越来越得到广泛的应用。

由于点火次级波形受到各种不同的发动机、燃油系统和点火条件的阻碍,因此示波器能够有效地检测动身动机机械部件和燃油系统部件以及点火系统部件的故障。

而且一个波形的不同部分还能够分别指明在汽缸中的哪个部件或哪个系统有故障。

点火次级单缸波形测试要紧用途有:1.分析单缸的点火闭合角(点火线圈充电时刻分析);2.分析点火线圈和次级高压电路性能(燃烧线或点火击穿电压分析);3.检查单缸混合气空燃比是否正常(燃烧线分析);4.分析电容性能(白金或点火系统分析);5.查出造成汽缸断火的缘故(燃烧线分析,如污染或破裂的火花塞)。

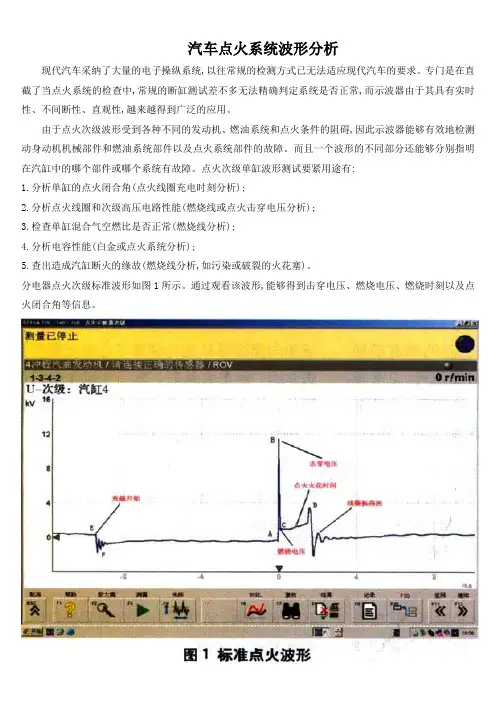

分电器点火次级标准波形如图1所示。

通过观看该波形,能够得到击穿电压、燃烧电压、燃烧时刻以及点火闭合角等信息。

由于点火次级波形受到发动机、燃油系统和点火条件的阻碍,因此它对检测发动机机械部分和燃油系统部件及点火系统相关部件的故障专门有用。

同时每个点火波形的不同部分还能分别说明其相应汽缸点火系统的相应部件和系统的故障。

对应于每一部分,能够通过参照波形图的指示点及观看波形特定段相应的变化来判定。

一、分电器点火次级波形分析1.充磁开始:点火线圈在开始充电时,应保持相对一致的波形下降沿,这说明各缸闭合角相同而且点火正时准确。

2.点火线:观看击穿电压高度的一致性,假如击穿电压太高(甚至超过了示波器的显示屏),说明在点火次级电压电路中电阻值过高(如断路或损坏的火花塞、高压线或是火花塞间隙过大);假如击穿电压太低,说明点火次级电路电阻低于正常值(污浊和破裂的火花塞或漏电的高压线等)。

3.跳火或燃烧电压;跳火或燃烧电压的相应一致性,它说明火花塞工作各缸空燃比正常与否。

假如混合气太稀,燃烧电压就比正常值低一些。
