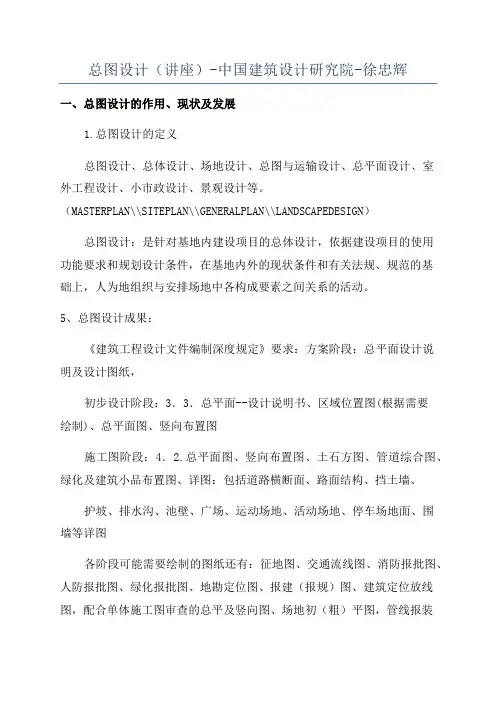

总图设计（讲座）-中国建筑设计研究院-徐忠辉一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（MASTERPLAN\\SITEPLAN\\GENERALPLAN\\LANDSCAPEDESIGN）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。
5、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面--设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）-6、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能《公共建筑节能设计标准》GB50189—20054.1.1建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。
民用建筑电气设计规范 2008前言根据建设部建标[2002]84号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，对《民用建筑电气设计规范》JGJ/T16-92进行了修订。
随着科学技术的发展并结合民用建筑电气设计所涉及的主要技术内容和特点，修订后的本规范在技术内容上做了相应的调整。
取消了室外架空线路、电力设备防雷和声、像节目制作三章，增加了安全技术防范、综合布线、电磁兼容、电子信息设备机房和住宅（小区）电气设计五章，对其他各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
本规范由建设部建筑设计标准技术归口单位中国建筑标准设计研究所归口管理，授权由主编单位负责具体解释。
本规范主编单位：中国建筑东北设计研究院（地址：沈阳市和平区光荣街65号，邮政编码：110003）本规范参编单位：中国建筑标准设计研究所中国建筑设计研究院北京市建筑设计研究院上海现代设计集团天津市建筑设计研究院中国建筑西南设计研究院中国建筑西北设计研究院中南建筑设计研究院哈尔滨工业大学广东省建筑设计研究院福建省建筑设计研究院施耐德电气（中国）投资有限公司ABB（中国）投资有限公司广东伟雄集团浙江湖州久立耐火电缆有限公司本规范主要起草人：主编：王金元副主编：洪元颐、温伯银编委：王可崇、王东林、尹秀伟、孙兰、成彦、刘迪先、李雪佩、李炳华李朝栋、汪猛、杨德才、陈汉民、陈建飚、陈众励、施沪生、张文才张汉武、胡又新、赵义堂、徐钟芳、郭晓岩、熊江、潘砚海、瞿二澜1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意整体美观，制订本规范。
1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，不适用于人防工程的电气设计。
1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程的性质、规模、功能要求相适应。

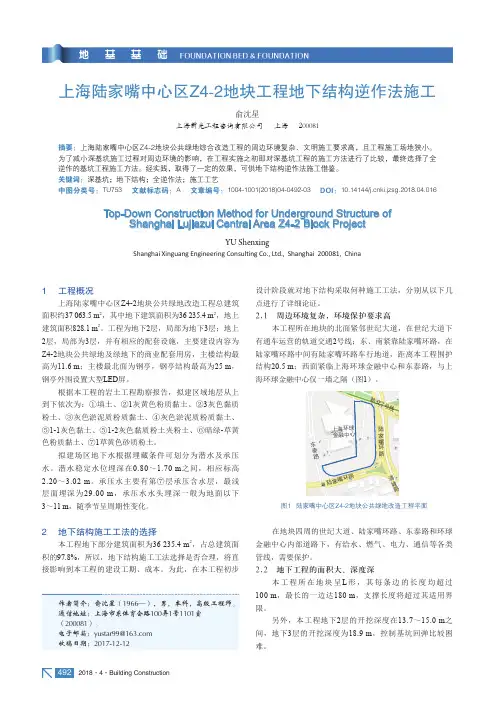

2018·4·Building Construction492上海陆家嘴中心区Z4-2地块工程地下结构逆作法施工俞沈星上海新光工程咨询有限公司 上海 200081摘要：上海陆家嘴中心区Z4-2地块公共绿地综合改造工程的周边环境复杂、文明施工要求高，且工程施工场地狭小。
为了减小深基坑施工过程对周边环境的影响，在工程实施之初即对深基坑工程的施工方法进行了比较，最终选择了全逆作的基坑工程施工方法。
经实践，取得了一定的效果，可供地下结构逆作法施工借鉴。
关键词：深基坑；地下结构；全逆作法；施工工艺中图分类号：TU753 文献标志码：A 文章编号：1004-1001(2018)04-0492-03 DOI：10.14144/ki.jzsg.2018.04.016Top-Down Construction Method for Underground Structure ofShanghai Lujiazui Central Area Z4-2 Block ProjectYU ShenxingShanghai Xinguang Engineering Consulting Co., Ltd., Shanghai 200081, China设计阶段就对地下结构采取何种施工工法，分别从以下几点进行了详细论证。
2.1 周边环境复杂，环境保护要求高本工程所在地块的北面紧邻世纪大道，在世纪大道下有通车运营的轨道交通2号线；东、南紧靠陆家嘴环路，在陆家嘴环路中间有陆家嘴环路车行地道，距离本工程围护结构20.5 m ；西面紧临上海环球金融中心和东泰路，与上海环球金融中心仅一墙之隔（图1）。
东泰路上海环球金融中心陆家嘴环路陆家环路浦城路轨交2号线图1 陆家嘴中心区Z 4-2地块公共绿地改造工程平面在地块四周的世纪大道、陆家嘴环路、东泰路和环球金融中心内部道路下，有给水、燃气、电力、通信等各类管线，需要保护。
总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

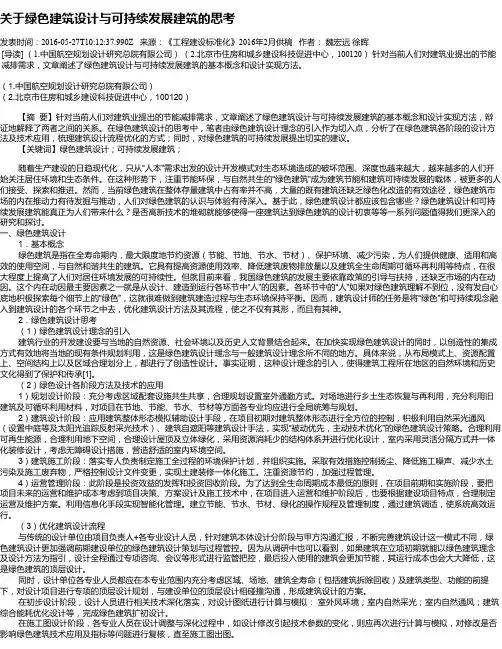

关于绿色建筑设计与可持续发展建筑的思考发表时间：2016-05-27T10:12:37.990Z 来源：《工程建设标准化》2016年2月供稿作者：魏宏远徐晖[导读] （1.中国航空规划设计研究总院有限公司）（2.北京市住房和城乡建设科技促进中心，100120）针对当前人们对建筑业提出的节能减排需求，文章阐述了绿色建筑设计与可持续发展建筑的基本概念和设计实现方法。
（1.中国航空规划设计研究总院有限公司）（2.北京市住房和城乡建设科技促进中心，100120）【摘要】针对当前人们对建筑业提出的节能减排需求，文章阐述了绿色建筑设计与可持续发展建筑的基本概念和设计实现方法，辩证地解释了两者之间的关系。
在绿色建筑设计的思考中，笔者由绿色建筑设计理念的引入作为切入点，分析了在绿色建筑各阶段的设计方法及技术应用，梳理建筑设计流程优化的方式；同时，对绿色建筑的可持续发展提出切实的建议。
【关键词】绿色建筑设计；可持续发展建筑；随着生产建设的日趋现代化，只从“人本”需求出发的设计开发模式对生态环境造成的破坏范围、深度也越来越大，越来越多的人们开始关注居住环境和生态条件。
在这种形势下，注重节能环保，与自然共生的“绿色建筑”成为建筑节能和建筑可持续发展的载体，被更多的人们接受、探索和推进。
然而，当前绿色建筑在整体存量建筑中占有率并不高，大量的既有建筑还缺乏绿色化改造的有效途径，绿色建筑市场的内在推动力有待发掘与推动，人们对绿色建筑的认识与体验有待深入。
基于此，绿色建筑设计都应该包含哪些？绿色建筑设计和可持续发展建筑能真正为人们带来什么？是否高新技术的堆砌就能够使得一座建筑达到绿色建筑的设计初衷等等一系列问题值得我们更深入的研究和探讨。
一、绿色建筑设计1．基本概念绿色建筑是指在全寿命期内，最大限度地节约资源（节能、节地、节水、节材）、保护环境、减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。
它具有提高资源使用效率、降低建筑废物排放量以及建筑全生命周期可循环再利用等特点，在很大程度上提高了人们对居住环境发展的可持续性。
总图设计（讲座）-中国建筑设计研究院-徐忠辉
分享给好友
作者：风雨已被分享1次评论(0)复制链接分享转载举报
总图设计
中国建筑设计研究院
徐忠辉
三句话诠释这次讲课的目的和内容：
民用建筑设计中总图设计的作用，
总图设计什么？
怎样进行总图设计？
一、总图设计的作用、现状及发展
1.总图设计的定义
总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN）
总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。
5、总图设计成果：
《建筑工程设计文件编制深度规定》要求：
方案阶段：总平面设计说明及设计图纸，
初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图
施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图
各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）
6、总图设计的重要性
总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能
《公共建筑节能设计标准》GB50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。
《居住建筑节能设计标准》（采暖居住建筑部分）JGJ26-95 4.1.1 建筑物朝向宜采用南北向或接近南北向，主要房间宜避开冬季主导风向。
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 4.0.2 居住建筑的朝向宜采用南北向或接近南北向
在总平面、竖向布置和绿化设计中考虑雨水的渗透、回收利用，减少硬化地面
新技术的运用：如污水的生态处理、地源（水源）热泵技术
新型和传统环保材料的运用：如无砂混凝土（雨水的渗透）、新型沥青（强度高、寿命长、噪音小）
尊重自然、保护环境及古建（古大树的保留、植被的维护）等等
二、总图设计的特点及主要内容：
总图设计的特点综合复杂性：基地内的一切要素及与城市、相临基地的关系，自然的要素，各专业的要求。
客观唯一性：没有相同的基地，没有相同的外部环境及内部条件，不可重复。
（哲学家亚里士多德説：人不可能两次踏进相同的河—水在流）
控制指导性：研究确定基地内各建设子项的基准条件和要求。
不可更改性：影响很大、非常致命。
总图设计还具有政策性、地方性、预见性等特点，不一一赘述。
4.2.4总平面图
1 保留的地形和地物；
2 测量坐标网、坐标值；（又称大地坐标网、城市坐标网、绝对坐标网）
3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置；
4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；（建筑物性质）
5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)；（高度，建筑物、构筑物的轮廓及功能）
6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。
如有消防车道和扑救场地，需注明；
7 指北针或风玫瑰图；
8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”；
9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。
（无单独说明书时，应列出主要技术经济指标表，）
如上所列，总平面图全面表达基地内的所有建、构筑物，表达和相邻基地及其建构物、城市公共用地的各种平面关系（地面、空间和地下），基准关系系统采用坐标系统，尺寸标注一般以米为单位，比例常用1：500，1：1000，总平面图是总图设计中最基本工作的成果，
用途：
1.当地各主管部门重点审查的主要图纸（城市规划条件的落实、和城市道路及现状的关系等，规划、土地、交通、消防、人防、园林、文物、教育、环保、卫生、房产、市政、水利等）
2.平面控制其它专业和专业内的工作，是其它工作的基础，其它工作和平面有关系时，必须在总平面图上反映。
（如建筑物出入口的确定，地下车库的范围、地勘布点等）
4.2.5 竖向布置图
1 场地测量坐标网、坐标值；
2 场地四邻的道路、水面、地面的关键性标高；
3 建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；
4 广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高；
5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙或平道牙，必要时标明道路平曲线及竖曲线要素；
6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；
7 用坡向箭头表明地面坡向；当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。
地形复杂时宜表示场地剖面图；
8 指北针或风玫瑰图；
9 注明尺寸单位、比例、补充图例等。
用途：
1.表达基地与现状地形、城市、相邻基地、基地内各要素之间的竖向关系。
2.是道路设计、管线设计、场地汇水排水、台阶挡土墙设计、土方量计算的依据之一。
4.2.6 土石方图
用途：
1.计算投资造价。
2.指导施工，确定土方外购或外运的数量。
3.反过来可影响总平面布置和竖向布置，促使平面和竖向调整。
4.2.7 管道综合图1 总平面布置；
2 场地范围的测量坐标(或定位尺寸)．道路红线、建筑控制线、用地红线等的位置；
3 保留、新建的各管线(管沟)、检查井、化粪池，储罐等的平面位置．注明各管线、化粪池、储罐等与建筑物、构筑物的距离和管线间距；
4 场外管线接入点的位置；
5 管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物，绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距；
6 指北针；
7 注明尺寸单位、比例、图例、施工要求。
4.2.8 绿化及建筑小品布置图 1 平面布置；
2 绿地(含水面)、人行步道及硬质铺地的定位；
3 建筑小品的位置(坐标或定位尺寸)、设计标高、详图索引；
4 指北针；
5 注明尺寸单位、比例．图例、施工要求等。
4.2.9 详图
包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图。
总图设计中考虑无障碍设计、残疾人停车位、残疾人坡道、盲道等。
4.2.10 设计图纸的增减
1 当工程设计内容简单时，竖向布置图可与总平面图合并；（单体工程）
2 当路网复杂时，可增绘道路平面图；
3 土石方图和管线综合图可根据设计需要确定是否出图；
4 当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图。
