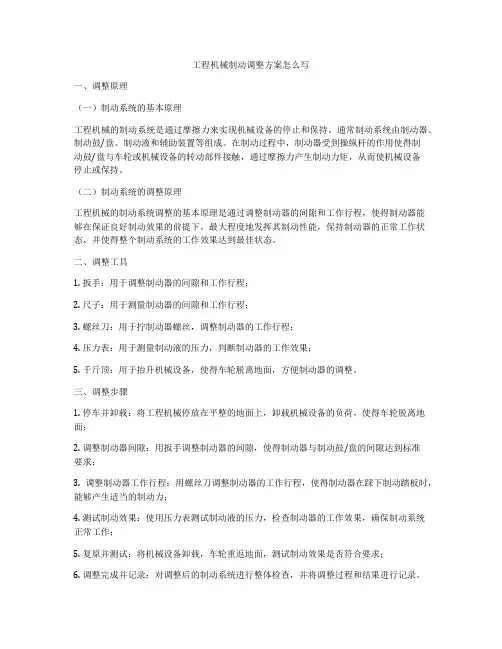

工程机械制动调整方案怎么写一、调整原理（一）制动系统的基本原理工程机械的制动系统是通过摩擦力来实现机械设备的停止和保持。

通常制动系统由制动器、制动鼓/盘、制动液和辅助装置等组成。

在制动过程中，制动器受到操纵杆的作用使得制动鼓/盘与车轮或机械设备的转动部件接触，通过摩擦力产生制动力矩，从而使机械设备停止或保持。

（二）制动系统的调整原理工程机械的制动系统调整的基本原理是通过调整制动器的间隙和工作行程，使得制动器能够在保证良好制动效果的前提下，最大程度地发挥其制动性能，保持制动器的正常工作状态，并使得整个制动系统的工作效果达到最佳状态。

二、调整工具1. 扳手：用于调整制动器的间隙和工作行程；2. 尺子：用于测量制动器的间隙和工作行程；3. 螺丝刀：用于拧制动器螺丝，调整制动器的工作行程；4. 压力表：用于测量制动液的压力，判断制动器的工作效果；5. 千斤顶：用于抬升机械设备，使得车轮脱离地面，方便制动器的调整。

三、调整步骤1. 停车并卸载：将工程机械停放在平整的地面上，卸载机械设备的负荷，使得车轮脱离地面；2. 调整制动器间隙：用扳手调整制动器的间隙，使得制动器与制动鼓/盘的间隙达到标准要求；3. 调整制动器工作行程：用螺丝刀调整制动器的工作行程，使得制动器在踩下制动踏板时，能够产生适当的制动力；4. 测试制动效果：使用压力表测试制动液的压力，检查制动器的工作效果，确保制动系统正常工作；5. 复原并测试：将机械设备卸载，车轮重返地面，测试制动效果是否符合要求；6. 调整完成并记录：对调整后的制动系统进行整体检查，并将调整过程和结果进行记录。

四、注意事项1. 谨慎操作：在调整制动系统时，要谨慎操作，避免因误操作造成制动系统调整不当或者损坏。

2. 参照规程：在调整制动系统时，要严格按照车辆的技术规范和制动器的调整标准进行操作，确保调整的准确性和安全性。

3. 定期维护：工程机械的制动系统需要定期进行检查和维护，及时发现并处理制动系统的异常情况。

轮式装载机总体设计及制动系统设计
轮式装载机是一种用于装载、卸载和运输土、石料等物料的工程机械设备。

它含有一个前置式铲斗，驾驶员座椅和驾驶室，以及四个轮子用于移动。

下面是轮式装载机总体设计和制动系统设计的一些基本知识。

轮式装载机总体设计主要包括以下几个方面：
1. 整体结构设计：包括铲斗、车身、底盘、驾驶室等组成部分的设计，要保证重心低平稳，同时各部件之间的耦合良好，使结构刚性和稳定性达到最佳水平。

2. 动力系统设计：通过合理选择发动机和传动系统来实现最佳的动力性能和燃油经济性。

3. 液压系统设计：液压系统是轮式装载机的主要动力系统，通过设计合理的泵和阀来实现最佳的液压效率和性能。

4. 电气系统设计：电气系统包括所有电子元件和电线组件，通过设计合理的控制模块实现各种功能控制。

制动系统设计是重要的安全问题，必须严格按照相关要求进行设计，主要包括以下几个方面：
1. 制动器类型的选择：根据轮式装载机的使用场合和工作性质来选择最合适的制动器类型，目前轮式装载机普遍采用湿式多片制动器。

2. 制动器的设定：根据轮式装载机的质量和制动性能来计算制动器的承受能力和设置合适的制动器数量，保证制动效果可靠。

3. 制动管道和制动油：提供运转一段时间的制动和驱动控制，制动管道和制动油应该是适当的大小和容量。

4. 制动控制系统的设计：配备高质量的制动控制组件和设备来监控制动作用，保证制动系统在必要时能够快速反应并发生作用，确保安全性。

轮胎式装载机安全技术操作规程轮胎式装载机是一种常见的工程机械，常常用于土方施工、装卸运输等工作。

为了保证使用过程中的安全性，制定一份安全技术操作规程是非常必要的。

下面是一份轮胎式装载机的安全技术操作规程，共2000字：一、一般规定1. 操作人员必须熟悉轮胎式装载机的构造和使用维护方法，具备相应的操作技能和安全意识。

2. 在装载作业前，必须检查轮胎式装载机是否处于正常工作状态，特别要检查起动系统、液压系统、转向、制动系统等关键部位。

3. 装载作业必须由经过培训合格的操作人员进行，禁止无证上岗或未经指导人员许可操作。

4. 在装载作业中，严禁在运输货物的同时进行其他操作，如打电话、吸烟等。

5. 使用过程中，任何操作人员都不得违反本规程进行操作，如有疑问和异常情况，应及时向指导人员或上级报告。

二、机器操作1. 必须在机器停稳的情况下进行开关机操作，禁止在行驶时进行任何操作。

2. 开机后，必须检查仪表、指示灯的运行状态，确保其正常。

3. 进行装载操作前，应先观察周围情况，确保没有障碍物和人员。

4. 装载操作中，要适当降低筒体，保持车体平衡，避免发生翻倒事故。

5. 禁止超载操作，根据工作需求，选择合适的装载量。

6. 装载作业中，要注意平衡装载，避免重心偏移，导致机器不稳定。

7. 装载作业结束后，必须将筒体降至最低位，切断发动机电源，确保安全。

三、安全防护1. 操作人员必须配戴安全帽，并穿戴符合工作要求的工作服、工作鞋。

2. 在禁止人员靠近的作业区域，应设置警示标志，并做好隔离措施。

3. 在高温、高噪音等有害环境下作业时，应配备防护设备，如耳塞、眼镜、面罩等。

4. 操纵室内必须保持清洁，驾驶员应保持良好的心理状态，不得饮酒后操作。

5. 操作人员禁止将身体的任何部位伸入装载机的运动区域，以免发生意外伤害。

6. 进行维护和检修时，必须切断电源，并采取相应的防护措施，如固定、遮挡等。

四、应急准备1. 操作人员必须熟悉应急情况下的操作方法和应对措施，如火灾、漏油、故障等。

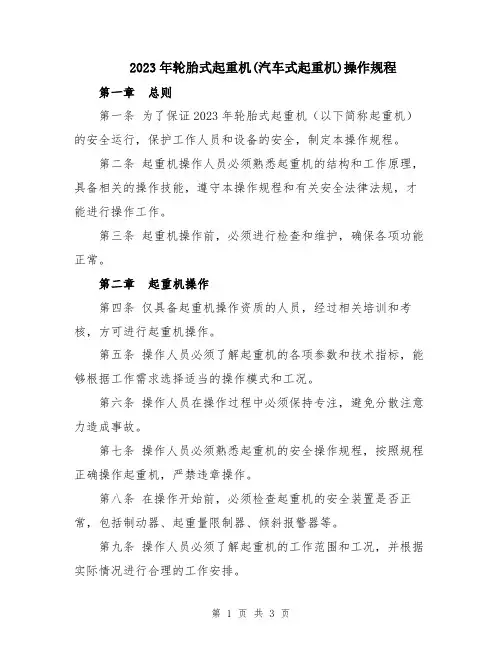

2023年轮胎式起重机(汽车式起重机)操作规程第一章总则第一条为了保证2023年轮胎式起重机（以下简称起重机）的安全运行，保护工作人员和设备的安全，制定本操作规程。

第二条起重机操作人员必须熟悉起重机的结构和工作原理，具备相关的操作技能，遵守本操作规程和有关安全法律法规，才能进行操作工作。

第三条起重机操作前，必须进行检查和维护，确保各项功能正常。

第二章起重机操作第四条仅具备起重机操作资质的人员，经过相关培训和考核，方可进行起重机操作。

第五条操作人员必须了解起重机的各项参数和技术指标，能够根据工作需求选择适当的操作模式和工况。

第六条操作人员在操作过程中必须保持专注，避免分散注意力造成事故。

第七条操作人员必须熟悉起重机的安全操作规程，按照规程正确操作起重机，严禁违章操作。

第八条在操作开始前，必须检查起重机的安全装置是否正常，包括制动器、起重量限制器、倾斜报警器等。

第九条操作人员必须了解起重机的工作范围和工况，并根据实际情况进行合理的工作安排。

第十条操作人员在操作起重机时，必须保持清醒状态，禁止饮酒、吸烟和服用药物。

第十一条操作人员在操作过程中必须保持与整个作业区域的通讯畅通，确保及时传达指令和接收相关信息。

第三章安全措施第十二条操作人员在进行高空作业时，必须穿戴好防护设备，包括安全帽、安全带、防滑鞋等。

第十三条操作人员必须定期参加安全培训和学习交流，提高安全意识和技术水平。

第十四条操作人员在起重机操作过程中，必须严格遵守工作票制度，确保工作的安全性。

第十五条操作人员必须保持工作区域整洁，及时清理起重机周围的杂物和障碍物。

第十六条高空作业时要设置防护网，确保人员安全。

第四章起重机维护第十七条操作人员在操作结束后，必须对起重机进行清洁和检查，确保设备的正常工作。

第十八条定期检查和维护起重机的各项设备和系统，及时发现并修复问题。

第十九条操作人员必须定期参加起重机维护培训和学习交流，提高维护技能和知识水平。

第五章事故处理第二十条在发生事故或异常情况时，操作人员必须立即停止操作并采取相应的应急措施，确保人员和设备的安全。

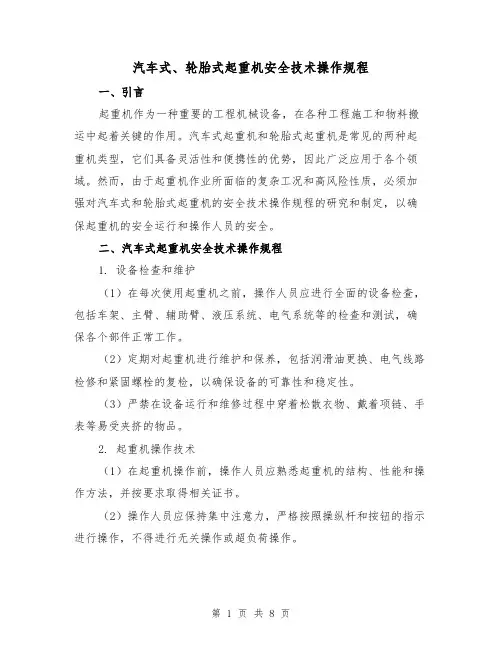

汽车式、轮胎式起重机安全技术操作规程一、引言起重机作为一种重要的工程机械设备，在各种工程施工和物料搬运中起着关键的作用。

汽车式起重机和轮胎式起重机是常见的两种起重机类型，它们具备灵活性和便携性的优势，因此广泛应用于各个领域。

然而，由于起重机作业所面临的复杂工况和高风险性质，必须加强对汽车式和轮胎式起重机的安全技术操作规程的研究和制定，以确保起重机的安全运行和操作人员的安全。

二、汽车式起重机安全技术操作规程1. 设备检查和维护（1）在每次使用起重机之前，操作人员应进行全面的设备检查，包括车架、主臂、辅助臂、液压系统、电气系统等的检查和测试，确保各个部件正常工作。

（2）定期对起重机进行维护和保养，包括润滑油更换、电气线路检修和紧固螺栓的复检，以确保设备的可靠性和稳定性。

（3）严禁在设备运行和维修过程中穿着松散衣物、戴着项链、手表等易受夹挤的物品。

2. 起重机操作技术（1）在起重机操作前，操作人员应熟悉起重机的结构、性能和操作方法，并按要求取得相关证书。

（2）操作人员应保持集中注意力，严格按照操纵杆和按钮的指示进行操作，不得进行无关操作或超负荷操作。

（3）在进行吊货作业时，操作人员应确保吊钩和吊具的安装牢固可靠，避免货物摆动或滑落。

3. 安全作业环境（1）起重机应在坚硬、平整的地面上进行作业，严禁在软弱地基、斜坡和不稳定的地面上操作。

（2）作业区域应远离电线、高压设备和其他危险物品，避免与其接触或碰撞。

（3）在风力超过额定值的情况下，应停止起重机作业，并采取安全措施，防止风力对设备和作业人员造成伤害。

4. 紧急事故处理（1）在发生紧急情况时，操作人员应立即停止起重机的运行，并向相关人员报告。

（2）根据紧急情况的不同，采取相应的安全措施，确保作业人员的安全，并及时通知相关部门进行事故处理和救援。

汽车式、轮胎式起重机安全技术操作规程（2）1. 设备检查和维护（1）在每次使用起重机之前，操作人员应进行全面的设备检查，包括轮胎、制动装置、液压系统、电气系统等的检查和测试，确保各个部件正常工作。

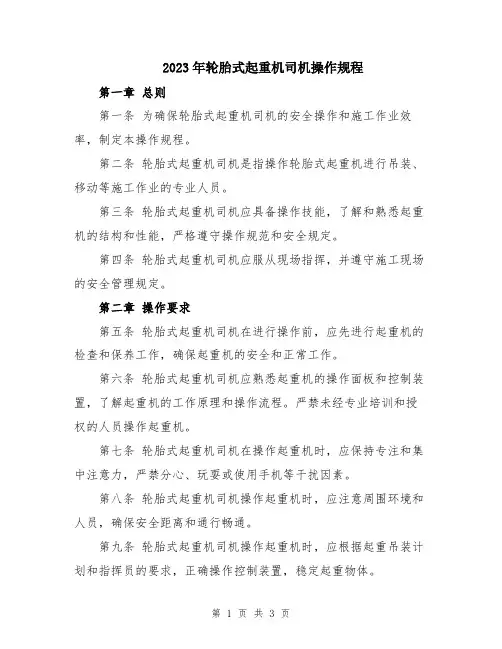

2023年轮胎式起重机司机操作规程第一章总则第一条为确保轮胎式起重机司机的安全操作和施工作业效率，制定本操作规程。

第二条轮胎式起重机司机是指操作轮胎式起重机进行吊装、移动等施工作业的专业人员。

第三条轮胎式起重机司机应具备操作技能，了解和熟悉起重机的结构和性能，严格遵守操作规范和安全规定。

第四条轮胎式起重机司机应服从现场指挥，并遵守施工现场的安全管理规定。

第二章操作要求第五条轮胎式起重机司机在进行操作前，应先进行起重机的检查和保养工作，确保起重机的安全和正常工作。

第六条轮胎式起重机司机应熟悉起重机的操作面板和控制装置，了解起重机的工作原理和操作流程。

严禁未经专业培训和授权的人员操作起重机。

第七条轮胎式起重机司机在操作起重机时，应保持专注和集中注意力，严禁分心、玩耍或使用手机等干扰因素。

第八条轮胎式起重机司机操作起重机时，应注意周围环境和人员，确保安全距离和通行畅通。

第九条轮胎式起重机司机操作起重机时，应根据起重吊装计划和指挥员的要求，正确操作控制装置，稳定起重物体。

第十条轮胎式起重机司机应及时与指挥员沟通和交流，确保工作的顺利进行，避免误操作和事故发生。

第三章安全措施第十一条轮胎式起重机司机应在操作起重机前，检查起重机的整体安全状态，包括但不限于制动、液压系统、电气系统、机械传动系统等。

第十二条轮胎式起重机司机操作起重机时，应根据现场情况确定起重机的稳定点和基础，确保起重机在使用过程中不发生倾覆和滑动。

第十三条轮胎式起重机司机在高温、低温、强风等恶劣环境下操作起重机时，应特别注意起重机的工作状态和稳定性，必要时停止作业。

在恶劣天气条件下操作起重机时，应加大安全措施，确保安全。

第十四条轮胎式起重机司机在临近电线、管道等危险区域操作起重机时，应特别小心，并严禁起重物体接触电线、损坏管道等情况发生。

第十五条轮胎式起重机司机应按照操作规范，使用起重机的安全装置，如限位器、重载器、风速计等，确保操作安全。

第十六条轮胎式起重机司机应定期维护和保养起重机，及时更换损坏零部件，保证起重机的正常运行和安全使用。

汽车、轮胎式起重机安全技术操作规程一、起重机概述1.1 汽车、轮胎式起重机是一种搭设工程，使用汽车底盘作为移动支撑，具备独立操作和移动能力的起重设备。

1.2 起重机由底盘、回转机构、起重机构、支撑腿等组成，根据不同需求还可以配备其他附属设备。

1.3 起重机的操作人员必须熟悉起重机的结构和性能参数，并具备相应的技术操作能力。

二、操作前的准备工作2.1 操作人员在操作起重机前，必须穿戴好安全防护用具，包括安全帽、安全鞋、防护手套等。

2.2 检查起重机的各项操作机构是否正常，如起重机构、回转机构、支撑腿等。

2.3 检查起重机的润滑系统是否正常，如液压系统、润滑油等。

2.4 检查起重机的电气系统是否正常，如电源线、电控器等。

2.5 检查起重机的安全装置是否完好，如限位开关、过载保护等。

2.6 检查起重机周围的环境是否安全，如地面平整、无遮挡物等。

三、起重机的安全操作规程3.1 操作人员在操作起重机时，必须经过起重机操作培训，并获得相应的操作证书。

3.2 气候条件不良（如大风、暴雨等）时，操作人员必须暂停操作，确保安全。

3.3 在起重机操作过程中，不允许随意更改起重机的结构和参数设置。

3.4 操作人员必须按照起重机的操作手册和相应的流程图进行操作，不得违反起重机的使用规定。

3.5 在起重机操作过程中，必须保持通讯畅通，与其他人员进行有效的沟通。

四、起重机的安全维护4.1 定期对起重机的各项操作机构进行检查和维护，如润滑、紧固等。

4.2 定期对起重机的电气系统进行检查和维护，如线路接触不良、电控器故障等。

4.3 定期对起重机的安全装置进行测试和调整，如限位开关、过载保护等。

4.4 定期对起重机的底盘进行检查和维护，如轮胎磨损、底盘变形等。

4.5 在维护起重机时，必须切断电源，确保操作人员的安全。

五、起重机的事故处理5.1 在起重机操作过程中，如发生事故，操作人员必须及时报告，并立即采取相应的应急措施，确保现场的安全。

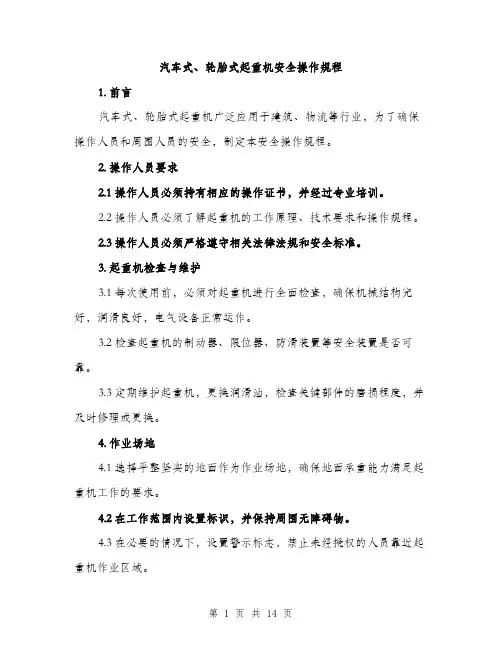

汽车式、轮胎式起重机安全操作规程1. 前言汽车式、轮胎式起重机广泛应用于建筑、物流等行业，为了确保操作人员和周围人员的安全，制定本安全操作规程。

2. 操作人员要求2.1 操作人员必须持有相应的操作证书，并经过专业培训。

2.2 操作人员必须了解起重机的工作原理、技术要求和操作规程。

2.3 操作人员必须严格遵守相关法律法规和安全标准。

3. 起重机检查与维护3.1 每次使用前，必须对起重机进行全面检查，确保机械结构完好，润滑良好，电气设备正常运作。

3.2 检查起重机的制动器、限位器、防滑装置等安全装置是否可靠。

3.3 定期维护起重机，更换润滑油，检查关键部件的磨损程度，并及时修理或更换。

4. 作业场地4.1 选择平整坚实的地面作为作业场地，确保地面承重能力满足起重机工作的要求。

4.2 在工作范围内设置标识，并保持周围无障碍物。

4.3 在必要的情况下，设置警示标志，禁止未经授权的人员靠近起重机作业区域。

5. 起重机操作5.1 在操作起重机之前，操作人员必须先调整排气和制动，确保发动机正常运转。

5.2 操作人员必须保持清醒状态，不得饮酒、吸烟或使用药物。

5.3 操作人员在操作起重机时必须集中注意力，不得与他人交谈或进行其他分散注意力的活动。

5.4 在起重过程中，必须保持通信畅通，并与指挥人员保持密切联系。

5.5 在临近电线、建筑物等高风险区域操作时，必须采取额外的安全措施，并由专人指挥。

6. 载重限制和稳定性6.1 操作人员必须了解起重机的最大载重限制，并严格按照限重操作。

6.2 在起重机操作期间，禁止悬挂超出其额定载重的物体。

6.3 操作人员必须始终保持起重机的稳定性，使用平稳的速度进行起重操作。

7. 紧急情况处理7.1 在发生紧急情况时，操作人员必须立即停止操作，并按照应急预案进行处置。

7.2 在紧急情况下，禁止操作人员随意下降载重，必须先确保周围人员的安全。

8. 禁止操作事项8.1 禁止操作人员超过起重机的最大载重限制。

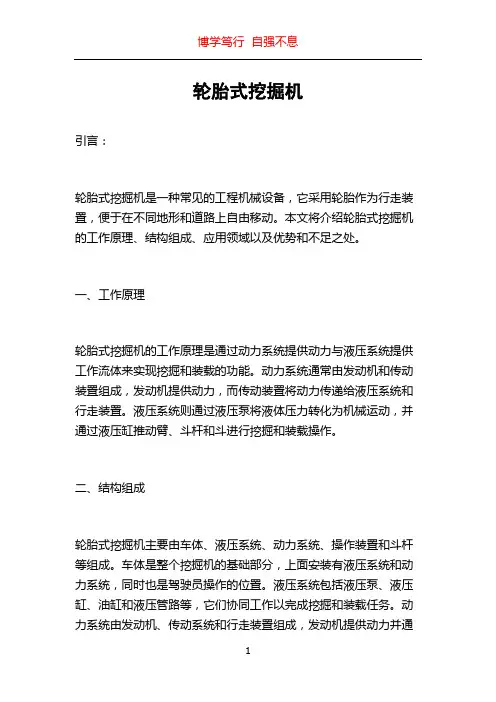

轮胎式挖掘机引言：轮胎式挖掘机是一种常见的工程机械设备，它采用轮胎作为行走装置，便于在不同地形和道路上自由移动。
