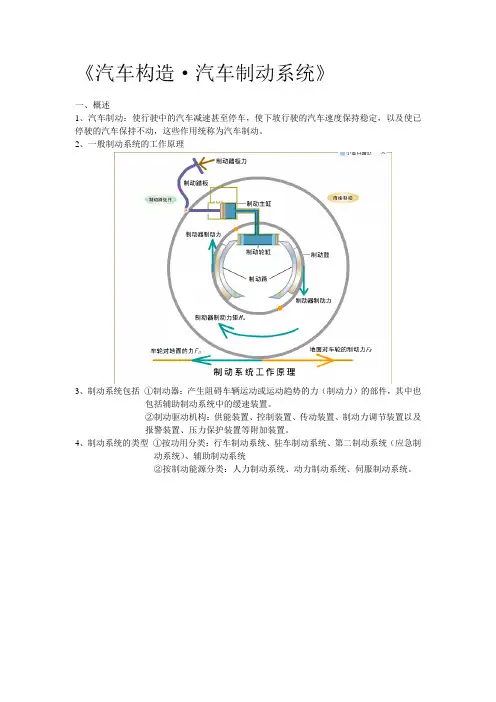

《汽车构造·汽车制动系统》一、概述1、汽车制动：使行驶中的汽车减速甚至停车，使下坡行驶的汽车速度保持稳定，以及使已停驶的汽车保持不动，这些作用统称为汽车制动。
2、一般制动系统的工作原理3、制动系统包括①制动器：产生阻碍车辆运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系统中的缓速装置。
②制动驱动机构：供能装置、控制装置、传动装置、制动力调节装置以及报警装置、压力保护装置等附加装置。
4、制动系统的类型①按功用分类：行车制动系统、驻车制动系统、第二制动系统（应急制动系统）、辅助制动系统②按制动能源分类：人力制动系统、动力制动系统、伺服制动系统。
二、鼓式制动器㈠轮缸式制动器1、领从蹄式制动器/2、双领蹄式和双向双领蹄式制动器3、双从蹄式制动器4、单向和双向自增力式制动器单向：→→双向：→→5、轮缸式制动器总结：就制动效能而言，在基本结构参数和轮缸工作压力相同的条件下，自增力式制动器＞双领蹄式制动器＞领从蹄式制动器＞双从蹄式制动器。
自增力式制动器的效能对摩擦因数的依赖性最大，因而其效能的稳定性最差。
双向自增力式制动器多用于轿车后轮，原因之一是便于兼充驻车制动器。
单向自增力式制动器只用于中、轻型汽车。
双从蹄式制动器具有最良好的效能稳定性。
领从蹄式制动器发展较早，效能及效能稳定性均居中游，且结构较简单。
6、轮缸式制动器间隙的调整制动器间隙是指在不制动时，制动鼓和制动蹄摩擦片之间的间隙。
⑴手动调整装置①转动调整凸轮和带偏心轴颈的支承销②转动调整螺母③调整可调顶杆长度⑵自动调整装置①摩擦限位式间隙自调装置初始位置正常制动间隙过大制动，摩擦限位环推移推移后解除制动②楔块式间隙自调装置（桑塔纳轿车）㈡凸轮式制动器1、轴线固定的凸轮从动的领从蹄式制动器，是一种等位移式制动器。
由于等位移式制动器结构上不是中心对称的，两蹄作用于制动鼓的微元法向力的等效合力虽然大小相等，但却不在一条直线上，不可能相互平衡，故这种制动器仍然属于非平衡式的。
汽车制动系统原理解析汽车制动系统是现代车辆中不可或缺的重要部分，它保证了车辆在行驶过程中能够安全减速或停车。
本文将对汽车制动系统的工作原理进行深入解析。
一、制动系统的组成部分汽车制动系统主要由以下几个组成部分构成：1. 刹车踏板：驾驶员通过踩踏刹车踏板来传递制动指令。
2. 刹车助力器：帮助驾驶员施加足够的力量，提供刹车力。
3. 刹车总泵：将驾驶员施加在刹车踏板上的力量转化为液压力。
4. 刹车管路：将液压力传递到刹车器件上，使其产生制动力。
5. 刹车主缸：将驾驶员施加的力量转化为液压力，通过刹车管路传递给刹车器件。
6. 刹车分泵：平衡制动系统中的前后轮制动力分配。
7. 刹车盘（或刹车鼓）：通过与刹车片（或刹车鞋）之间的摩擦产生制动力。
8. 刹车片（或刹车鞋）：与刹车盘（或刹车鼓）接触，通过摩擦制动来减速或停车。
二、液压制动系统的工作原理液压制动系统是目前使用最广泛的制动系统类型，其工作原理如下：1. 施加刹车力：驾驶员施加力量踩踏刹车踏板，刹车踏板与刹车主缸相连接，使刹车主缸内的活塞移动，产生液压压力。
2. 增压传递：液压压力通过刹车管路传递到各个刹车器件，例如刹车盘或刹车鼓。
3. 摩擦制动：刹车盘（或刹车鼓）与刹车片（或刹车鞋）之间的接触产生摩擦力，通过摩擦力将车辆减速或停车。
4. 制动力分配：刹车系统中的刹车分泵根据车辆的情况，平衡前后轮的制动力分配，确保行驶稳定。
三、制动系统的辅助装置除了上述核心组成部分外，汽车制动系统还配备了一些重要的辅助装置，以提高制动效果和驾驶的安全性：1. 防抱死制动系统（ABS）：监测车轮的速度，并自动调整刹车压力，避免车轮锁死，使车辆保持最佳制动状态。
2. 刹车助力系统：通过真空助力器或电动助力器等装置，提供额外的力量，减轻驾驶员踩踏刹车踏板的力量，提高制动效果。
3. 紧急制动辅助系统（EBA）：在紧急制动时，系统会自动增加刹车压力，以最大程度地缩短制动距离。
4. 制动灯：在制动时亮起，提醒后车注意，确保行车安全。
制动系统工作原理以及组成结构制动系统是汽车中非常重要的一个系统，其作用是使车辆在行驶过程中能够准确、迅速地停下来或减速。
它由多个部件组成，包括制动器、制动液、制动盘和制动鼓等。
本文将介绍制动系统的工作原理以及组成结构。
制动系统的工作原理可简单概括为利用摩擦来将车辆的动能转化为热能，从而减速或停车。
当驾驶员踩下制动踏板时，制动液通过液压作用传递给制动器，使制动器的摩擦材料与制动盘或制动鼓摩擦，从而产生阻力，减慢车辆的运动。
制动系统的组成结构主要包括制动器、制动液、制动盘和制动鼓等。
制动器是制动系统中最重要的组件之一，它负责产生摩擦力，将车辆的动能转化为热能。
常见的制动器有盘式制动器和鼓式制动器。
盘式制动器由制动钳、制动片和制动盘组成，其中制动钳固定在车轮旁边，制动片与制动盘通过摩擦力来减速或停车。
鼓式制动器由制动鼓、制动鞋和制动缸组成，当制动踏板踩下时，制动液通过制动缸推动制动鞋与制动鼓摩擦，实现减速或停车。
制动液是制动系统中的传力介质，它能够将驾驶员的制动操作转化为液压信号传递给制动器。
制动液通常使用油性液体，如DOT3、DOT4或DOT5等。
它具有良好的热稳定性和抗水化能力，能够在高温和潮湿环境下正常工作。
制动液通过制动踏板传递给制动器，使制动器产生摩擦力，减速或停车。
制动盘和制动鼓是制动系统中的摩擦部件，它们与制动器的摩擦片或制动鞋摩擦产生摩擦力。
制动盘通常由铸铁制成，具有较好的散热性能和耐磨性能。
制动鼓通常由铸铁或铝合金制成，形状呈圆筒状，内部有凸轮状的制动面，与制动鞋摩擦产生摩擦力。
制动盘和制动鼓的摩擦面通常都有散热槽和散热孔，以提高散热效果，防止制动时温度过高。
除了以上主要组件外，制动系统还包括制动助力装置、制动灯和制动管路等。
制动助力装置可以增加制动力量，减轻驾驶员的制动力气，常见的制动助力装置有真空助力器和液压助力器。
制动灯是车辆的重要安全信号之一，当制动踏板踩下时，制动灯会亮起，提醒后方车辆注意减速。

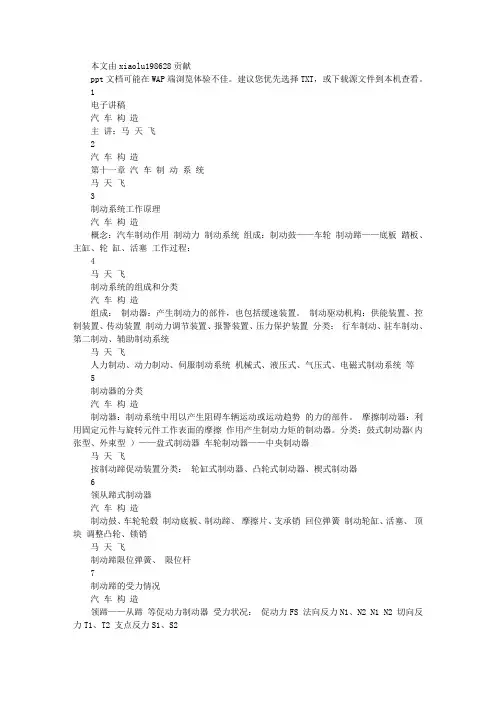

本文由xiaolu198628贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
1电子讲稿汽车构造主讲：马天飞2汽车构造第十一章汽车制动系统马天飞3制动系统工作原理汽车构造概念：汽车制动作用制动力制动系统组成：制动鼓——车轮制动蹄——底板踏板、主缸、轮缸、活塞工作过程：4马天飞制动系统的组成和分类汽车构造组成：制动器：产生制动力的部件，也包括缓速装置。
制动驱动机构：供能装置、控制装置、传动装置制动力调节装置、报警装置、压力保护装置分类：行车制动、驻车制动、第二制动、辅助制动系统马天飞人力制动、动力制动、伺服制动系统机械式、液压式、气压式、电磁式制动系统等5制动器的分类汽车构造制动器：制动系统中用以产生阻碍车辆运动或运动趋势的力的部件。
摩擦制动器：利用固定元件与旋转元件工作表面的摩擦作用产生制动力矩的制动器。
分类：鼓式制动器（内张型、外束型）——盘式制动器车轮制动器——中央制动器马天飞按制动蹄促动装置分类：轮缸式制动器、凸轮式制动器、楔式制动器6领从蹄式制动器汽车构造制动鼓、车轮轮毂制动底板、制动蹄、摩擦片、支承销回位弹簧制动轮缸、活塞、顶块调整凸轮、锁销马天飞制动蹄限位弹簧、限位杆7制动蹄的受力情况汽车构造领蹄——从蹄等促动力制动器受力状况：促动力FS 法向反力N1、N2 N1 N2 切向反力T1、T2 支点反力S1、S2马天飞增势——减势非平衡式制动器8领从蹄式制动器汽车构造浮式支承驻车制动促动装置驻车制动推杆推杆内、外弹簧驻车制动杠杆制动间隙调节装置楔形支承马天飞楔形调节块调节弹簧9双领蹄式制动器汽车构造组成：单活塞轮缸、蹄、销、弹簧、凸轮，中心对称布置工作原理：正向旋转时…倒车制动双从蹄式制动器时…10马天飞双向双领蹄式制动器汽车构造结构：固定元件的布置既是轴对称的又是中心对称的。
两制动蹄的两端都采用浮式支承。
工作原理：前进制动时…马天飞倒车制动时…平衡式制动器11单向自增力式制动器汽车构造组成：第一制动蹄第二制动蹄浮动顶杆支承销回位弹簧马天飞工作原理：前进制动时…，FS2大于FS1 ；倒车制动时…，制动效能极低。
车辆制动系统解析车辆制动系统是汽车安全性的重要组成部分，它能够确保车辆在行驶过程中的稳定与安全。
本文将对车辆制动系统的原理、结构及其在车辆运行中的作用进行详细分析。
一、制动系统原理车辆制动系统的原理是利用摩擦力来降低或停止车辆的运动。
当车辆行驶时，驾驶员通过制动踏板操控制动系统，该系统通过一系列的机械或液压传动装置将制动力传递到车轮上，从而实现制动的效果。
二、制动系统结构1. 制动踏板：由驾驶员踩下来产生制动信号，启动制动系统的工作。
2. 主缸：位于引擎舱内，由制动踏板操控。
它能够将踏板的力量转化为液压信号，传递给制动器。
3. 制动管路：连接主缸和制动器，负责传递液压信号。
4. 制动器：分为盘式制动器和鼓式制动器两种。
盘式制动器常用于轿车，它由刹车片、刹车盘、刹车卡钳等组成；鼓式制动器常用于卡车等大型车辆，它由刹车鼓、制动鞋、制动缸等组成。
5. 刹车片（鞋）：由摩擦材料制成，紧贴在刹车盘（鼓）上，在摩擦的作用下产生阻力，从而减速或停止车辆运动。
三、制动系统作用1. 制动力传递：制动系统能够将驾驶员的制动指令迅速传递给车轮，通过制动器产生摩擦力，从而减速或停止车辆的运动。
2. 稳定行驶：制动系统能够使车辆在制动过程中保持稳定，避免发生侧滑或失控等危险情况。
3. 加强控制：通过制动踏板的力度控制，驾驶员可以根据需要调整制动器施加的力量，从而对车速进行精确控制。
4. 能量回收：一些现代车辆的制动系统还可以通过回收制动能量，将部分能量转化为电能储存起来，以提高燃油利用率。
四、常见问题与解决方法1. 刹车失灵：如果在驾驶过程中发现刹车失灵，应该立即采取应急措施，如使用手刹或变挡减速，并尽快找到安全地点停车检查。
2. 刹车异响：刹车系统发出噪音可能是由于刹车片磨损、刹车盘或刹车鼓的变形等原因造成，应及时检修或更换相关零部件。
3. 刹车偏软或过紧：刹车过软可能是由于制动液泄漏，刹车过紧可能是系统有堵塞或制动盘有温度过高等原因，应及时检查并处理。
汽车制动系统工作原理详解为了确保行车安全，汽车制动系统成为车辆中最为关键的部件之一。
它负责控制和减缓车辆速度，使车辆能够稳定地停下或减速。
本文将详细解析汽车制动系统的工作原理，包括液压制动和刹车片的协同作用，以及制动过程中的主要部件。
一、液压制动系统的作用及构成部分液压制动系统是汽车制动系统的重要组成部分，通过将驾驶员的制动操作转化为液压信号，从而实现刹车效果。
它由主缸、助力器、制动管路以及刹车器等几个关键部分构成。
1. 主缸：主缸位于驾驶舱内，通过驾驶员的制动踏板操作来产生制动信号。
当驾驶员踏下制动踏板时，主缸内液体压力增加，将制动信号传递给制动器。
2. 助力器：助力器旨在减轻驾驶员的制动操作力度。
它通过感应驾驶员的制动踏板力度变化，产生相应的助力信号，从而降低制动的难度。
3. 制动管路：制动管路是液压制动系统中连接主缸、助力器和刹车器的管道。
它起到传递制动信号和液压力的作用。
4. 刹车器：刹车器负责把液压力转换为制动力，并施加在车轮上，从而减速或停车。
它由制动卡钳、刹车盘和刹车鼓构成。
二、刹车片的作用和工作原理刹车片是汽车制动系统中非常关键的部件，它通过与刹车盘或刹车鼓的摩擦来产生制动力。
常见的刹车片包括盘式刹车片和鼓式刹车片。
1. 盘式刹车片：盘式刹车片主要应用于轿车和一些商用车上。
当驾驶员踏下制动踏板时，制动系统会产生液压力，使得刹车盘固定在车轮轴上的刹车卡钳夹紧刹车盘。
同时，刹车片与刹车盘之间的摩擦力产生制动力，使车辆减速或停车。
2. 鼓式刹车片：鼓式刹车片常用于汽车的后轮制动系统。
它由鼓式刹车盘、刹车鼓和刹车片组成。
当制动信号传递到刹车器时，刹车鼓会扩张开，使刹车片与刹车鼓内壁之间产生摩擦力，从而减速或停车。
三、制动过程中的关键部件除了液压制动和刹车片，汽车制动系统中还有一些关键部件，它们也对制动效果发挥重要作用。
1. 刹车盘和刹车鼓：刹车盘和刹车鼓是车轮中心固定的圆盘或圆筒形零件，它们承载着制动片对刹车器施加的摩擦力。
汽车制动系统详解当我们驾驶汽车在路上行驶时，制动系统是保障我们安全的关键部件之一。
它就像是汽车的“刹车卫士”，在关键时刻能够让车辆迅速减速或停止，避免事故的发生。
那么，汽车制动系统究竟是如何工作的呢？接下来，让我们一起详细了解一下。
汽车制动系统主要由制动操纵机构、制动器和制动传动机构三大部分组成。
制动操纵机构是我们直接控制制动的部分，比如常见的制动踏板。
当我们踩下制动踏板时，就向整个制动系统发出了减速的指令。
制动器则是制动系统的核心部件，它负责产生制动力，使车辆减速或停止。
常见的制动器有鼓式制动器和盘式制动器两种。
鼓式制动器就像一个封闭的鼓，内部有制动蹄、制动鼓等部件。
当制动时，制动蹄向外扩张，与制动鼓内壁摩擦，从而产生制动力。
这种制动器结构相对简单，成本较低，但散热性能较差，制动效果容易受到温度的影响。
盘式制动器则像是一个旋转的盘子，制动盘与车轮一起转动，而制动卡钳中的制动片在制动时会夹住制动盘，通过摩擦来实现制动。
盘式制动器散热性能好，制动效果稳定，是目前大多数汽车采用的制动方式。
制动传动机构则负责将制动操纵机构产生的力量传递到制动器上。
常见的制动传动机构有液压式和气压式两种。
液压制动传动机构利用制动液在管路中的流动来传递力量。
当我们踩下制动踏板时，制动主缸中的活塞会推动制动液，通过制动管路将压力传递到各个车轮的制动轮缸，从而使制动器工作。
这种传动方式结构简单，反应灵敏，但如果制动管路出现泄漏，制动效果会受到很大影响。
气压制动传动机构则主要应用于大型车辆，如卡车、客车等。
它利用压缩空气作为动力源，通过气压管路将力量传递到制动器上。
气压制动传动机构制动力大，但结构较为复杂。
除了上述的主要部件，汽车制动系统还配备了一些辅助装置，以提高制动性能和安全性。
制动防抱死系统（ABS）就是其中非常重要的一项。
在紧急制动时，如果车轮抱死，车辆会失去转向能力，容易发生失控。
ABS 系统能够通过传感器监测车轮的转速，自动调节制动力，防止车轮抱死，让车辆在制动的同时仍能保持转向能力。
制动系统的组成和作用一、制动系统的概述制动系统是指汽车在行驶过程中，通过刹车踏板控制刹车片与轮胎接触，产生摩擦力使车辆减速或停止的系统。
其主要组成部分包括制动器、刹车片、制动液、制动管路和刹车踏板等。
二、制动器的作用1. 制动器是整个制动系统中最重要的组成部分之一。
它是通过施加力矩来使车轮减速或停止的装置。
2. 制动器有多种类型，如盘式制动器、鼓式制动器等。
其中盘式制动器常见于高速公路上行驶的汽车，而鼓式制动器则常见于低速行驶和货运汽车上。
3. 制动器通常由一个或多个活塞组成，这些活塞会施加压力将刹车片与轮胎接触。
三、刹车片的作用1. 刹车片是与轮胎接触产生摩擦力的部件。
它通常由摩擦材料和支撑材料组成。
2. 摩擦材料通常采用耐磨性好且不易产生尘埃的有机材料或金属材料。
支撑材料则通常采用钢板或铝板等。
3. 刹车片的作用是将制动器施加的力矩通过摩擦力转化为轮胎的减速或停止。
四、制动液的作用1. 制动液是一种特殊的液体，通常由乙二醇、聚乙二醇等有机物质制成。
它具有不易挥发、不易腐蚀金属和耐高温性能。
2. 制动液主要用于传递刹车踏板施加的力量到制动器上。
当刹车踏板被按下时，制动液会通过制动管路将力量传递给制动器活塞，使其施加压力。
五、制动管路的作用1. 制动管路是连接刹车踏板和制动器之间的管道系统。
它通常由金属材料如钢管或铜管组成。
2. 制动管路主要起到传递刹车踏板施加的力量和传输制动液的作用。
同时，它也需要具备耐高压、耐高温和防锈蚀等性能。
六、刹车踏板的作用1. 刹车踏板是汽车控制制动系统的主要装置之一。
它通常位于驾驶员座位下方，通过脚踩下去来控制刹车片与轮胎接触。
2. 刹车踏板需要具备良好的手感和灵敏度，以便驾驶员能够准确地控制汽车的刹车动作。
3. 同时，刹车踏板也需要具备足够的强度和耐久性，以承受长期使用和高强度的压力。
七、制动系统的作用1. 制动系统是汽车行驶安全的重要保障之一。
它能够使汽车在行驶中减速或停止，避免事故发生。
制动系统的构造与拆装原理制动系统是汽车中最重要的安全装置之一，能够使汽车在行驶中迅速停车或减速，保障行车安全。
下面就制动系统的构造与拆装原理进行详细讲解。
1. 制动系统构造制动系统由制动踏板、主缸、制动助力器、制动盘（或制动鼓）、刹车片（或刹车鞋）和制动管路等部分组成。
其中，制动踏板通过主缸作用将制动力传给制动盘或制动鼓，由刹车片或刹车鞋来摩擦制动盘或制动鼓，达到减速或制动的效果。
（1）制动踏板制动踏板是连接驾驶员和制动系统的元件，当驾驶员踏下制动踏板时，通过主缸传递出制动力，从而实现制动。
（2）主缸主缸为制动系统的核心部件，主要功能是将驾驶员通过制动踏板的踏力，通过密闭的管道传递给制动器，从而实现制动。
（3）制动助力器制动助力器也是制动系统重要部分之一，它可以增加制动力，使制动更加轻松。
制动助力器的主要工作原理是通过向制动器施加额外的压力，来增加制动踏板所能够施加的制动力。
（4）制动盘/鼓制动盘/鼓作为制动器的配件，承担着制动时形成的摩擦力。
制动盘一般采用的是钢铁材质，而制动鼓则通常是铸铁材质。
根据发动机功率及行驶路况的不同，制动盘的尺寸和结构也会有所不同。
（5）刹车片/鞋刹车片/鞋是制动器最关键的部分。
在行驶时，刹车踏板通过主缸、制动助力器等部件将制动力传递给刹车片/鞋来实现制动。
刹车片/鞋与制动盘/鼓接触时，会产生极高的摩擦力，使车辆减速或停车。
（6）制动管路制动管路贯穿整个制动系统，起到连接各个部件的作用。
制动管路需要进行防腐蚀和防漏水的额外处理，以确保制动系统的正常运行。
2. 制动系统拆装原理制动系统的拆装需要严谨和认真，否则会导致制动失灵等严重后果。
下面详细介绍制动系统的拆装原理。
（1）制动踏板的拆装制动踏板与地盘相连接，拆卸制动踏板时需要将地盘盖板拆除，找到制动踏板的安装螺栓，并拧下螺栓后将制动踏板拆卸。
（2）主缸的拆装拆卸主缸前先需要将液压系统内压力放掉，然后找到主缸与主制动钳连接的透气螺钉，卸下后用扳手将主缸螺钉拧松，然后再将主缸取出。
