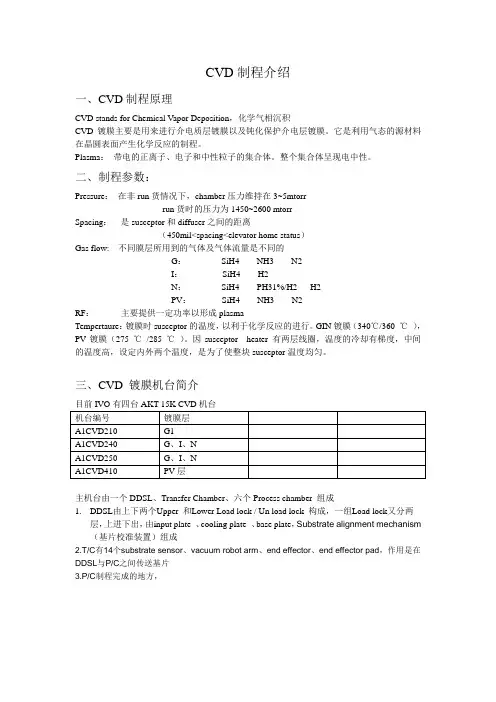

CVD制程介绍一、CVD制程原理CVD stands for Chemical Vapor Deposition，化学气相沉积CVD镀膜主要是用来进行介电质层镀膜以及钝化保护介电层镀膜。
它是利用气态的源材料在晶圆表面产生化学反应的制程。
Plasma：带电的正离子、电子和中性粒子的集合体。
整个集合体呈现电中性。
二、制程参数：Pressure：在非run货情况下，chamber压力维持在3~5mtorrrun货时的压力为1450~2600 mtorrSpacing：是susceptor和diffuser之间的距离（450mil<spacing<elevator home status）Gas flow: 不同膜层所用到的气体及气体流量是不同的G：SiH4 NH3 N2I：SiH4 H2N：SiH4 PH31%/H2 H2PV：SiH4 NH3 N2RF：主要提供一定功率以形成plasmaTempertaure：镀膜时susceptor的温度，以利于化学反应的进行。
GIN镀膜（340℃/360 ℃），PV镀膜（275 ℃/285 ℃）。
因susceptor heater 有两层线圈，温度的冷却有梯度，中间的温度高，设定内外两个温度，是为了使整块susceptor温度均匀。
三、CVD 镀膜机台简介主机台由一个DDSL、Transfer Chamber、六个Process chamber 组成1.DDSL由上下两个Upper 和Lower Load lock / Un load lock 构成，一组Load lock又分两层，上进下出，由input plate 、cooling plate 、base plate，Substrate alignment mechanism （基片校准装置）组成2.T/C有14个substrate sensor、vacuum robot arm、end effector、end effector pad，作用是在DDSL与P/C之间传送基片3.P/C制程完成的地方，Process Chamber的构造pump Shadow frame。
CVD（化学气相沉积）是一种重要的薄膜生长工艺，广泛应用于半导体、光电子、纳米材料和涂层工业中。
以下是CVD工艺的基本概述：1. 概念：CVD是一种通过将气体前体化合物沉积在固体表面上来生长薄膜或涂层的工艺。
这些前体气体通过加热可升华或分解，然后在基底表面反应并形成所需的材料。
2. 基本步骤：CVD工艺包括以下基本步骤：a. 前体气体引入：气体前体化合物以气体或液体形式引入反应室。
b. 基底准备：基底通常是硅片、玻璃、金属等，必须事先准备，例如清洗和加热，以确保薄膜附着良好。
c. 气体分解或反应：前体气体在高温下分解或反应，生成反应产物。
d. 反应产物沉积：反应产物沉积在基底表面，形成所需的薄膜或涂层。
e. 废气排放：废气将未反应的气体和副产物排出反应室。
3. 温度和压力控制：控制CVD工艺的温度和压力非常重要。
温度通常高于反应气体的沸点，以确保气体前体可以蒸发或分解。
压力可以调整以控制气体的浓度和反应速率。
4. 类型：CVD工艺有多种类型，包括：a. 热CVD：在高温下进行，常用于硅片生产等。
b. 低压CVD（LPCVD）：在较低的压力下进行，适用于高质量薄膜的生长。
c. PECVD（等离子体增强化学气相沉积）：使用等离子体激活气体前体，通常用于生长氢化非晶硅薄膜等。
d. MOCVD（金属有机化学气相沉积）：用于生长半导体材料，如GaAs、InP等。
5. 应用：CVD工艺在半导体制造、光电子器件、太阳能电池、涂层技术、纳米材料制备等领域具有广泛应用。
它用于生长晶体薄膜、导电涂层、光学涂层、硅片的外延生长等。
6. 控制和监测：CVD工艺需要精确的温度、压力和气体流量控制，以及监测反应产物和废气的化学成分。
总之，CVD是一种重要的化学气相沉积工艺，可用于生长各种薄膜和涂层，广泛应用于多个工业领域，是现代微电子和纳米技术的基础之一。
CVD工艺原理及设备介绍CVD，即化学气相沉积（Chemical Vapor Deposition），是一种常用的薄膜制备技术。
它通过在高温高真空条件下，利用气相反应在基底上沉积出所需的薄膜。
CVD工艺广泛应用于材料科学、光电子学、化学工程等领域，在集成电路、太阳能电池、涂层材料等方面发挥重要作用。
1.反应物气体进入反应室：反应室由高温材料制成，例如石英或陶瓷。
反应室内部经过加热，使其达到所需的反应温度。
反应物气体通过进气管进入反应室，可以是单一气体或混合气体。
2.气体反应：在反应室中，进入的反应物气体在高温条件下进行气相反应。
例如，当单一气体为硅源气体（例如SiH4），在高温下它会分解并与基底表面上的原子发生反应，生成硅薄膜。
对于混合气体而言，多个气体分子之间发生反应生成所需的薄膜。
3.薄膜沉积：反应物气体反应后生成的固相产物从气相转变为固体并沉积在基底表面上，形成所需的薄膜。
1.CVD反应室：CVD反应室通常由高温材料制成，如石英或陶瓷。
它能够承受高温和高真空环境，并且具有良好的气密性，以确保反应过程的稳定性和安全性。
2.进气系统：进气系统用于向反应室中输入反应物气体。
它通常包括气体供应系统、流量控制器和进气管道。
气体供应系统用于储存和供应反应物气体，流量控制器用于调节气体流量，进气管道将气体送入反应室。
3.加热系统：加热系统用于提供反应室所需的高温环境。
它通常采用电阻加热或电感加热方式，以快速、均匀地加热反应室。
4.泵系统：泵系统用于建立和维持反应室内的高真空环境。
它可以采用机械泵、分子泵或离子泵等不同类型的泵，以实现有效的气体抽取和排放。
5.控制系统：控制系统用于监控和调节CVD过程中的各个参数，如温度、气体流量、制备时间等。
它通常由传感器、控制器和数据记录设备组成，以确保制备过程的可重复性和稳定性。
总之，CVD工艺是一种重要的薄膜制备技术，通过在高温高真空条件下将气相物质沉积到基底表面上，实现薄膜的制备。
cvd的工艺流程那咱就开始唠唠CVD的工艺流程哈。
CVD呢，它全称叫化学气相沉积。
这可是个很有趣的技术哦。
一、反应气体的准备。
CVD的第一步呀，就是要准备那些反应气体。
就像是做菜要先准备食材一样。
这些气体可都是有讲究的呢。
比如说，可能会用到硅烷（SiH₄）之类的气体。
这些气体得保证纯度比较高，要是不纯呀，就像做饭的时候食材坏了一样，后面做出来的东西肯定不行。
这些气体要通过特殊的管道系统输送到反应室，管道得密封得严严实实的，可不能让气体偷偷跑掉啦。
二、反应室里的事儿。
接下来就是反应室这个大舞台啦。
反应室的环境很关键哦。
它里面的温度、压力都得控制得恰到好处。
温度就像是反应的指挥棒，不同的反应可能需要不同的温度。
比如说有的可能要几百度，有的可能要上千度呢。
压力也很重要，就像给反应营造一个舒适的氛围一样。
在这个反应室里，那些反应气体在高温或者其他条件的作用下，就开始发生奇妙的化学反应啦。
原子呀，分子呀，就像一群调皮的小精灵，开始重新组合排列。
三、沉积过程。
在反应室里发生反应的时候呢，就会有物质沉积下来。
这就好比是盖房子的时候，一块一块的砖头慢慢垒起来。
这些沉积下来的物质可能会在基底上形成一层薄膜，这薄膜的质量就取决于前面那些步骤做得好不好啦。
如果前面气体不纯，或者反应室的条件没控制好，那这薄膜可能就会有很多缺陷，就像一件漂亮衣服上有很多破洞一样，肯定不好看也不实用呀。
而且沉积的速度也很关键呢，太快了可能会导致薄膜不均匀，太慢了又会影响效率。
四、反应后的处理。
等反应结束了，可还没算完事儿呢。
还得对沉积好的东西进行处理。
就像是做完菜得装盘，还要稍微装饰一下一样。
要把它从反应室里取出来，然后可能要进行一些清洗呀，检测呀之类的操作。
清洗是为了把一些杂质去掉，检测就是看看这东西到底做得合不合格。
要是不合格，可能就得重新调整工艺，再做一次。
这就像是考试没考好，得重新复习再考一次一样。
CVD的工艺流程其实很复杂的，每一个小步骤都像是一颗小珠子，串起来才能成为一个漂亮的项链。

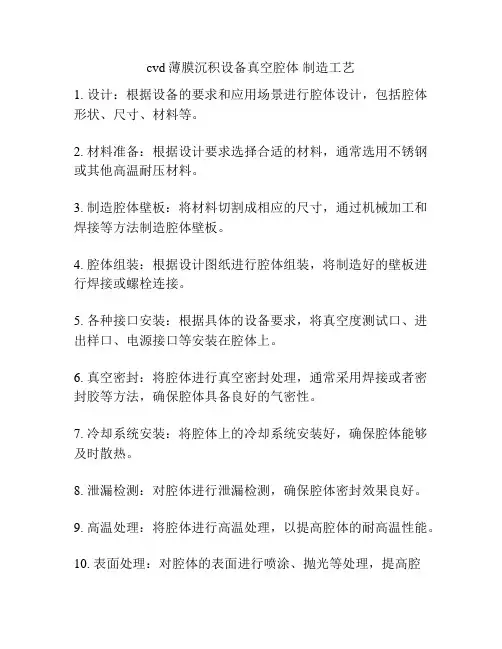

cvd薄膜沉积设备真空腔体制造工艺
1. 设计：根据设备的要求和应用场景进行腔体设计，包括腔体形状、尺寸、材料等。
2. 材料准备：根据设计要求选择合适的材料，通常选用不锈钢或其他高温耐压材料。
3. 制造腔体壁板：将材料切割成相应的尺寸，通过机械加工和焊接等方法制造腔体壁板。
4. 腔体组装：根据设计图纸进行腔体组装，将制造好的壁板进行焊接或螺栓连接。
5. 各种接口安装：根据具体的设备要求，将真空度测试口、进出样口、电源接口等安装在腔体上。
6. 真空密封：将腔体进行真空密封处理，通常采用焊接或者密封胶等方法，确保腔体具备良好的气密性。
7. 冷却系统安装：将腔体上的冷却系统安装好，确保腔体能够及时散热。
8. 泄漏检测：对腔体进行泄漏检测，确保腔体密封效果良好。
9. 高温处理：将腔体进行高温处理，以提高腔体的耐高温性能。
10. 表面处理：对腔体的表面进行喷涂、抛光等处理，提高腔
体的美观性和耐腐蚀性。
以上是cvd薄膜沉积设备真空腔体的制造工艺的一般步骤，具体的制造工艺还需根据设备的要求和设计进行调整。
半导体cvd工艺一、概述半导体CVD工艺是一种化学气相沉积技术，用于在半导体材料表面上生长薄膜。
它是制造集成电路和其他微电子器件的关键工艺之一。
本文将详细介绍半导体CVD工艺的流程、设备和应用。
二、工艺流程1. 基础材料准备在进行CVD之前，需要准备基础材料。
这包括半导体衬底（例如硅片）、预处理步骤和清洗步骤。
2. 气源准备CVD需要气源来提供反应物质。
常见的气源包括硅烷、三甲基铝、二甲基锗等。
3. 反应室设置反应室是进行CVD反应的地方。
它通常由高温炉子和反应器组成。
在进行CVD反应之前，需要将反应器清洗干净，并将所需的气源送入反应室中。
4. 气态淀积层生长一旦所有材料和设备都准备就绪，就可以开始进行气态淀积层生长了。
在此过程中，所需的气源会被引入到高温反应室中，然后在半导体衬底表面上沉积一层薄膜。
5. 氧化在CVD过程结束后，需要进行氧化处理。
这通常包括将样品放入氧化炉中，在高温和高压下进行氧化反应。
这个步骤可以增强薄膜的质量和稳定性。
6. 后处理最后，需要进行后处理步骤，以确保薄膜的完整性和可靠性。
这可能包括清洗、退火或其他处理方法。
三、设备1. 反应器反应器是CVD工艺的核心部件。
它是一个密封的容器，用于将气源送入其中，并在高温下使其反应并沉积到半导体衬底上。
2. 气源系统气源系统用于将所需的气源输送到反应器中。
它通常由几个瓶子、阀门、流量计和管道组成。
3. 炉子炉子是用于加热反应器的设备。
它可以通过控制温度来控制CVD过程中的反应速率和沉积速率。
4. 气相分析仪气相分析仪用于监测CVD过程中产生的气体。
它可以帮助确定反应条件是否正确，并且可以检测到任何意外的气体泄漏。
5. 氧化炉氧化炉用于进行氧化处理，以增强薄膜的质量和稳定性。
它通常由一个密封的炉子和一个高温和高压的环境组成。
四、应用1. 集成电路制造CVD工艺是制造集成电路中各种元件所需的关键步骤之一。
它可以用于生长多种材料，包括二氧化硅、多晶硅、金属等。

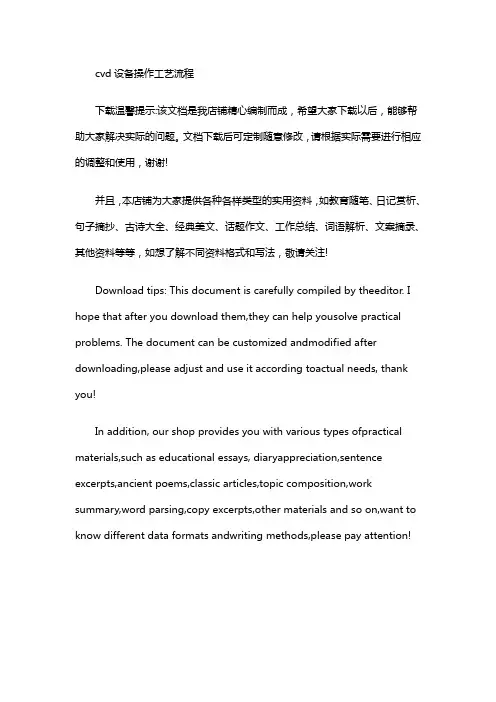

cvd设备操作工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CVD（化学气相沉积）设备是用于制造薄膜材料的重要工具，操作CVD设备需要遵循一定的工艺流程。

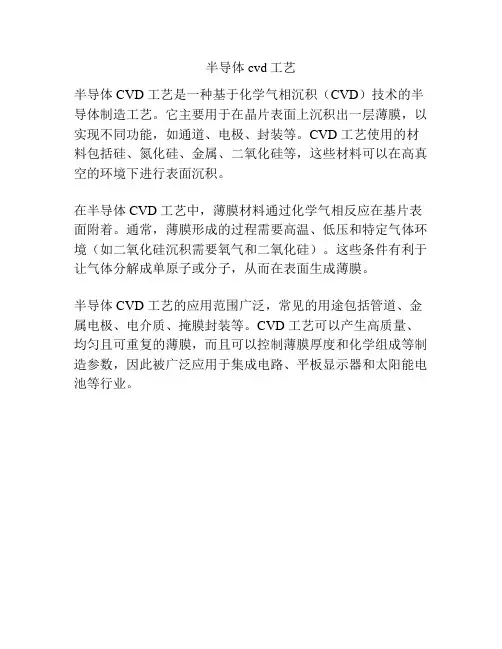

半导体cvd工艺
