箱体类零件—齿轮泵机座的绘图设计1.箱体类零件基础1.1 箱体类零件介绍箱体类零件是机械设计中常见的一类零件，它一方面是轴承，齿轮类零件部件的支撑部件（如可以用来安装密封的端盖等零件）；另一方面它本身还是传动件的润滑装置（如下箱体的容腔可以加注润滑油齿轮等部件）。
1.2 绘制要点箱体机座是绘制箱体类零件的一个重要部分。
需要充分利用视图之间的投影对应关系，来辅助绘制中心线等各种定位直线。
另外，在齿轮泵机座的绘制过程中，也充分应用了局部剖视图。
1.3 绘制步骤绘制箱体零件大致有以下几个步骤：1）配置系统环境：包括新建文件、图层的设置。
2）绘制主视图：首先绘制主视图的外部轮廓，然后绘制螺钉孔和限位销孔。
3）绘制局部剖视图：选择机座较难表达的部分绘制局部剖视图。
4）标注尺寸：对图形添加尺寸标注。
2.绘制齿轮泵机座主视图绘制齿轮泵机座，首先要齿轮泵机座的主视图。
2.1新建文件和图层设置首先，新建图形文件和进行绘制前的系统设置。
操作步骤：1）单击工具栏上的（新建）图标，新建一个AutoCAD文件。
2）单击工具栏上的（图层特性管理器）图标，设置新图层，分别建立“轮廓图”、“中心线”、“标注”、“剖面线”、“文字”和“点画线”等图层，结果图如图2-1所示。
图2-12.2绘制中心线操作步骤:1)选中“中心线”图层，并单击将“中心线”置为当前层，再单击“确定”按钮。
如图2-1所示。
2）单击（直线）按钮，AutoCAD提示如下：（结果如图2-2所示）命令: _line 指定第一点: //在屏幕上任意单击一点指定下一点或 [放弃(U)]: @66,0指定下一点或 [放弃(U)]: //按<Enter>键结束命令3）单击（偏移）按钮，AutoCAD提示如下：（结果如图2-3所示）命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 14选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择2）中绘制的直线指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>://单击直线下方任意一点选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择刚偏移的直线指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //按<Enter>键结束4）单击（直线）按钮，AutoCAD提示如下。
计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。
机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。
机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。
仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。
根据分析结果，利用绘图软件绘制出机械零件的图形。
在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。
在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。
需要注意尺寸标注的规范性和清晰度。
在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。
机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。
同时，需要合理地选择绘图比例、视图布局和标注方式等。
美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。
图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。
机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。
第9章箱体类零件的绘制知识目标：z移动命令的使用。
z箱体类的绘制方式。
技能目标：z掌握移动命令的使用。
z较熟练绘制箱体类零件图和标注尺寸。
项目案例导入：绘制图9.1所示的减速箱箱体的零件图。
图9.1 减速箱箱体零件图绘制箱体图形，主要要求大家熟悉各种命令的使用，但是需要绘制部分局部视图，各个视图的位置要调整，或在标注尺寸时候，留有的空间不够，因此在本章要介绍移动命令。
同时介绍箱体类零件的表达方式，以及怎样绘制箱体类零件图形。
9.1 基础知识9.1.1 移动命令在工程制图时，某些实体的位置需要变化，手工绘图时，只有将先前的实体擦掉，再在新的位置重新绘制。
用AutoCAD绘图时遇到这种情况，只要调用移动命令进行调整即可。
也可以先绘制辅助图线，然后进行移动，放置到合适的位置。
移动命令是指源对象以指定的角度和方向移动指定距离或者移动到指定到位置。
移动命令的打开方式如下：z菜单命令：【修改】|【移动】。
z【功能区】选项板：【常用】|【修改】移动按钮。
z修改工具栏：。
z命令行：输入move后按Enter键或空格键。
移动命令的操作步骤如下。
命令: _move选择对象: 选择移动的对象选择对象: 继续选择或者按Enter键结束选择指定基点或 [位移(D)] <位移>: 指定移动的基准点指定第二个点或 <使用第一个点作为位移>: 指定移动到的位置，完成移动。
实例9.1利用移动命令绘制如图9.2所示图形。
先绘制图9.2所示的原图，然后执行移动命令，具体步骤如下。
命令: _move选择对象: 选择图9.2所示的对象，共15个；选择对象：按Enter键结束选择；指定基点或 [位移(D)] <位移>：指定基点；指定第二个点或 <使用第一个点作为位移>：确定基点放置的位置。
图9.2 移动示例9.1.2 箱体类零件绘制技巧箱体类零件图是各类零件中最复杂的一种。
如果一条线一条线地画，很难提高效率，也容易出错。
叉架、箱体类零件图的绘制叉架主要用于各种机器的操纵机构，起到操纵机器、调节速度或支撑和连接作用。
箱体类零件在整个机器中起支撑和连接的作用，内、外结构一般都很复杂。
叉架、箱体类零件概述叉架类零件包括各种用途的连杆、曲柄、拨叉和支架，主要用于各种机器的操纵机构上起到操纵机器。
调节速度或支撑连接的作用。
箱体类一般用于各个零件的连接，保证各机构的正确安装。
各叉架、箱体类零件如所示。

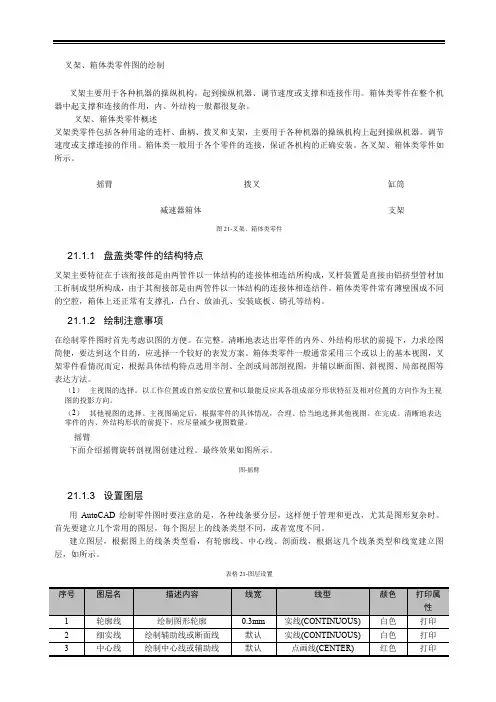

摇臂拨叉缸筒减速器箱体支架图21-叉架、箱体类零件21.1.1 盘盖类零件的结构特点叉架主要特征在于该衔接部是由两管件以一体结构的连接体相连结所构成，叉杆装置是直接由铝挤型管材加工折制成型所构成，由于其衔接部是由两管件以一体结构的连接体相连结件。
箱体类零件常有薄壁围成不同的空腔，箱体上还正常有支撑孔，凸台、放油孔、安装底板、销孔等结构。
21.1.2 绘制注意事项在绘制零件图时首先考虑识图的方便。
在完整。
清晰地表达出零件的内外、外结构形状的前提下，力求绘图简便，要达到这个目的，应选择一个较好的表发方案。
箱体类零件一般通常采用三个或以上的基本视图，叉架零件看情况而定，根据具体结构特点选用半剖、全剖或局部剖视图，并辅以断面图、斜视图、局部视图等表达方法。
（1）主视图的选择。
以工作位置或自然安放位置和以最能反应其各组成部分形状特征及相对位置的方向作为主视图的投影方向。
（2）其他视图的选择。
主视图确定后，根据零件的具体情况，合理、恰当地选择其他视图。
在完成。
清晰地表达零件的内、外结构形状的前提下，应尽量减少视图数量。
摇臂下面介绍摇臂旋转剖视图创建过程。
最终效果如图所示。
图-摇臂21.1.3 设置图层用AutoCAD绘制零件图时要注意的是，各种线条要分层，这样便于管理和更改，尤其是图形复杂时。
首先要建立几个常用的图层，每个图层上的线条类型不同，或者宽度不同。
建立图层，根据图上的线条类型看，有轮廓线、中心线、剖面线，根据这几个线条类型和线宽建立图层，如所示。
