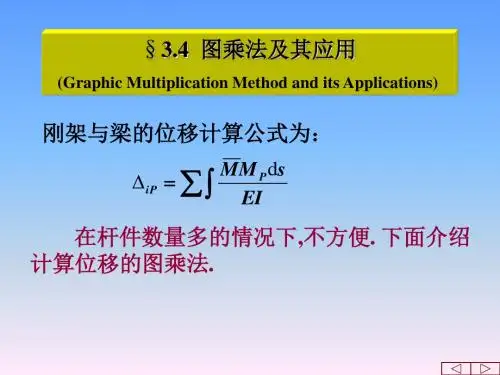

§4－6 图乘法我们已经知道，计算荷载作用下结构的弹性位移时，需要求下列形式的积分⎰ds EI M M Ki 的数值。
这里，i M 、K M 是两个弯矩函数的乘积。
对于直杆或直杆的一段，若EI 是常量，且积分号内的两个弯矩图形中有一个是直线图形，则可用图乘法计算积分，极为方便。
下面说明图乘法的内容和应用图4－20所示为直杆AB 的两个弯矩图，其中图为一i M 直线。
如果该杆截面抗弯刚度E I 为一常数，则⎰⎰=dx M MEIdx EI M M K iK i 1(a)以O 为原点，以α表示图i M 直线的倾角，则图上任一i M 点标距（纵坐标）可表示为α⋅=tan x M i因此， ⎰⎰α=BAK BAK i dx xM dx M M tan （b ）式中，dx M K 可看作图的K M 微分面积（图4－20中画阴影线的部分）；dx M x K ⋅是这个微分面积对y 轴的面积矩。
于是就是图⎰BA K dx xM K M 的面积ω对y 轴的面积矩。
以表示图的0x K M 形心C 到y 轴的距离，则0x dx xM BAK ω=⎰将上式代人式（b ），得到00tan y x dx M M BAK i ω=ω⋅α=⎰(c)其中，0y 是在图形心K M C 对应处的i M 图标距。
利用式（c ），式（a ）可写成01y EIdx EI M M BA K i ω=⎰ （4－ 29） 这就是图乘法所使用的公式。
它将式（a ）形式的积分运算问题简化为求图形的面积、形心和标距的问题。
应用图乘法计算时要注意两点：（1）应用条件：杆件应是等截面直杆，两个图形中应有一个是直线，标距应取自0y 直线图中。
（2）正负号规则：面积ω与标距在杆的同0y 一边时，乘积取正号0y ω；ω与在杆的0y 不同边时取负号。
