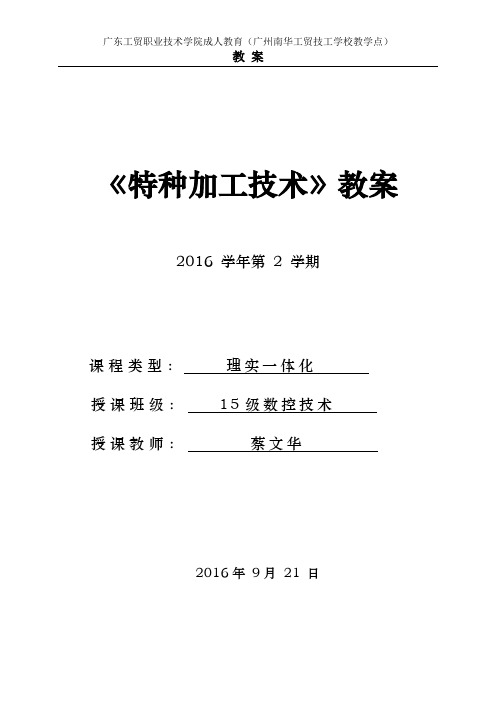

《特种加工技术》教案3广东工贸职业技术学院成人教育教案《特种加工技术》教案20XX 学年第 2 学期课程类型：理实一体化授课班级： 15级数控技术授课教师：蔡文华20XX年 9月 21 日广东工贸职业技术学院成人教育教案一体化教案小批量零件的线切割加工 1．掌握电火花线切割加工的原理、特点及应用； 2．了解电火花线切割加工的基本工艺规律； 3．熟悉电火花线切割加工机床的组成及各部分的功用。
课题名称理论课时 2 实训课时 2 课题目标合计课时 4 授课日期教具多媒体、实物、挂图等教学重点掌握电火花线切割加工原理、特点、应用。
教学难点电火花线切割加工机床。
教学回顾说明广东工贸职业技术学院成人教育教案教学过程一、组织教学。
1、点名并登记好出勤情况。
2、讲解注意事项、检查学生自身安全隐患并排除。
3、让学生合编成几个小组、以小组组长为每组负责人。
二、导入新课。
电火花线切割加工(Wire Cut EDM，简称WCEDM)自20世纪50年代末诞生以来，获得了极其迅速的发展，已逐步成为一种高精度和高自动化的电加工方法。
在模具制造、成形刀具加工、难加工材料和精密复杂零件的制造等方面获得了广泛应用。
目前电火花线切割机床已占电加工机床的60％以上。
电火花线切割加工是一种用线状电极做工具的电火花加工，又称线电极电火花加工。
其特点是电极丝作双向高速的走丝运动，工件相对电极作X、Y方向的任意轨迹运动，直接利用电能、热能进行尺寸加工的一种工艺方法。
三、理论新授。
电火花线切割加工原理、特点、应用 1、电火花线切割加工的发展电火花线切割加工历经半个多世纪的发展，已经成为先进制造技术领域的重要组成部分。
电火花线切割加工不需要制作成形电极，能方便地加工形状复杂、大厚度的工件，且工件材料的预加工量少，因此在模具制造、新产品试制和零件加工中得到了广泛应用。
2、电火花线切割加工的原理电火花线切割加工原理广东工贸职业技术学院成人教育教案1—储丝筒； 2—支架； 3—导向轮； 4—钼丝； 5—脉冲电源； 6—工件； 7—绝缘底板 3、电火花线切割加工与电火花成形加工的异同 1）电火花线切割加工与电火花成形加工的共同点电火花线切割加工的电压、电流波形与电火花成形加工基本相似。
《特种加工技术》教案2016 学年第2 学期课程类型：理实一体化授课班级：15级数控技术授课教师：蔡文华2016年9月21 日一体化教案教学过程换能器：将高频电振荡转换成机械振动。
分压电式及磁致伸缩式。
横向振动、加工深度、被加工材料性质决定。
3、表面质量的影响超声加工具有良好的表面质量，不会产生表面变质层和烧伤。
超声加工的表面粗糙度Ra 一般可达1~0.1 μm ，表面粗糙度值的大小取 决于每颗磨粒每次撞击工件表面后留下的凹痕大小，它与磨料颗粒的直径、被加工材料的性质、超声振动的振幅以及磨料悬浮液的成分等有关。
四、小结（5分钟）1．理解超声加工的原理；2．掌握超声加工的特点。
五、实操（一）电解-电火花复合加工（40分钟）1、电解-电火花复合加工原理每个电火花释放的能量越高，会造成的点蚀越大，加工的速度越快，但表面的粗糙度提高。
因此，整个电解-电火花加工的操作条件，就是要随时保持工件表面只有一个新放电的点（也就是放电的点要尽量少，甚至没有），让电火花所释放的能量不会过高。
电火花加工后的区域，由电解作用来进行表面处理。
不但获得电解加工具有的良好表面处理效果、表面完整性、高加工速率以及无工具损耗问题等优点，同时也让工具阴极蚀刻工件得到良好的加工精度。
刀具工件气泡层(a)电解作用阳极深解，阴极析出氢气(b)气泡在电极附近集中(c)形成气泡层(d)电子穿越产生电火花，金属溶解气化产生高压气泡带动电解液流动带走金属离子与碎屑刀具刀具刀具H +H +M +M +M +M +M +M +M +M +M +H +H +M +M +M +M +M +M +M +M +M +M +M +H +H +H +H +H +H +H +H +H +H +M +H +。
特种加工技术教案绪论1.1 特种加工的概念一、引入课题:特种加工产生的条件，之所以产生特种加工普通机械加工满足不了加工的要求。
一些难加工的材料、一些有特殊要求的零件、加工效率（生产率）、生产成本等等都需要特种加工。
比较普通加工与特种加工的区别来引入课题。
二、讲课内容1、特种加工的产生及定义随着社会生产的需要和科学技术的进步，20世纪40年代，前苏联科学家拉扎连柯夫妇研究开关触点遭受火花放电腐蚀损坏的现象和原因，发现电火花的瞬时高温可使局部的金属熔化、气化而被腐蚀掉，开创和发明了电火花加工。
后来，由于各种先进技术的不断应用，产生了多种有别于传统机械加工的新加工方法。
这些新加工方法从广义上定义为特种加工(NTM，Non-Traditional Machining)，也被称为非传统加工技术，其加工原理是将电、热、光、声、化学等能量或其组合施加到工件被加工的部位上，从而实现材料去除。
©可播放特种加工的一些视频。
三、作业1.2 特种加工的特点及发展1.3 特种加工的分类一、复习旧课:特种加工产生的原因及定义。
二、引入新课：特种加工范围广但有一些共性。
与机械加工比起来有以下的一些特点。
三、讲课内容1、与传统的机械加工相比，特种加工的不同点是：(1) 不是主要依靠机械能，而是主要用其他能量(如电、化学、光、声、热等)去除金属材料。
(2) 加工过程中工具和工件之间不存在显著的机械切削力，故加工的难易与工件硬度无关。
(3) 各种加工方法可以任意复合、扬长避短，形成新的工艺方法，更突出其优越性，便于扩大应用范围。
正因为特种加工工艺具有上述特点，所以就总体而言，特种加工可以加工任何硬度、强度、韧性、脆性的金属或非金属材料，且专长于加工复杂、微细表面和低刚度的零件。
2、特种加工技术的研究主要表现在以下几个方面：(1) 微细化。
(2) 特种加工的应用领域正在拓宽。
(3) 广泛采用自动化技术。
3、我国特种加工技术的发展情况我国的特种加工技术起步较早。
特种加工讲义第一节电火花线切割加工一、电火花线切割加工电火花线切割加工，是利用连续移动的金属丝作为工具电极（电极丝），沿着给定的几何图形轨迹，进行脉冲放电蚀除金属的原理加工工件的方法。
二、电火花线切割加工的特点1)电火花线切割能加工传统方法难于加工或无法加工的高硬度、高强度、高翠性、高韧性等导电材料及半导体材料。
2)由于电极丝细小，可以加工细微异型孔、窄缝和复杂形状零件。
3)零件被加工表面受热影响小，适合于加工热敏感性材料；同时由于脉冲能量集中在很小的范围内，加工精度高。
4)加工过程中，电极丝与零件不直接接触，无宏观切削力，有利于加工低刚度零件。
5)由于加工产生的切缝窄，实际金属蚀除量很少，材料利用率高。
6)直接利用电能进行加工，电参数容易调解，便于实现加工过程自动控制。
7)生产效率相对较低，电极丝有损耗，对零件的拐角最小半径有限制。
三、电火花线切割加工主要应用的领域1）模具制造，如冲材模、拉伸模、拉丝模等。
2）加工样板、成型刀具等。
3）加工微细异型孔、窄缝和复杂形状的零件，射流元件、激光器件等微孔与窄缝。
4）加工各种特殊材料和特殊结构的零件，如仪器仪表、钟表等零件，以及齿轮、薄壳器件等。
5）稀有贵重金属的切割；各种特殊结构零件的切断等。
四、电火花线切割机床安全操作规程作为电火花线切割加工的安全技术规程，可从两个方面考虑：一方面是人身安全，另一方面是设备安全。
大体有以下几点：1）操作者必须熟悉线切割机床的操作技术，开机后应按设备润滑要求，对机床有关部位注油润滑。
润滑油必须符合机床说明书的要求。
2）操作者必须熟悉线切割加工工艺，恰当地选取加工参数，按规定操作顺序操作，防止造成断丝等故障。
3）用手摇柄操作储丝筒后，应及时将摇柄拔出，防止储丝筒转动时将摇柄甩出伤人。
装卸电极丝时，注意防止电极丝扎手。
换下来的废丝要放在规定的容器内，防止混入电路中和走丝系统中去，造成电气短路、触电和断丝等事故。
注意防止因丝筒惯性造成断丝及传动件碰撞。
特种加工技术一、特种加工就是当传统切削加工方法对产品（或材料）无法实施或保证不了规定的精度要求时而应用物理的（力、热、声、光、电）或化学的方法进行加工的手段。
二、特种加工与传统切削加工方法在原理上的主要区别：1）用机械能以外的其他能量去除工件上多余的材料，以达到图样上全部技术要求。
2）打破传统的硬刀具加工软材料的规律，刀具硬度可低于被加工材料的硬度，可谓“以柔克刚”。
3）在切削加工中，工具与工件不受切削力的作用。
三、特种加工的分类：1）电能与热能作用方式有：电火花成形与穿孔加工、电火花线切割加工、电子束加工和等离子束加工。
2）电能与化学能作用方式有：电解加工、电铸加工和刷镀加工。
3）化学能与机械能作用方式有：电解磨削、电解珩磨。
4）声能与机械能作用方式有：超声波加工5）光能与热能作用方式有：激光加工。
6）电能与机械能作用方式有：离子束加工。
7）液流能与机械能作用方式有：挤压珩磨和水射流切割。
第一节电火花加工一、电火花加工的原理1、电火花加工（放电加工或电蚀加工）：利用工具电极和工件电极间瞬时火花放电所产生的高温来熔蚀材料。
工具和工件与电源的两极相接，均浸在有一定绝缘度的流体介质（通常用煤油或矿物油）中。
脉冲电压加到两极之间，在工具电极向工件电极运动中，将极间最近点的液体介质击穿，形成火花放电。
由于放电通道截面积很小，通道中的瞬时高温使材料熔化和气化。
单个脉冲能使工件表面形成微小凹坑，而无数个脉冲的积累将工件上的高点逐渐熔蚀。
随着工具电极不断地向工件作进给运动，工具电极的形状便被复制在工件上。
加工过程中所产生的金属微粒，则被流动的工作液流带走。
同时，总能量的一小部分也释放到工具电极上形成一定的工具损耗。
1-工件2-脉冲电源3-自动进给调节装置4-工具 5-工作液 6-过滤器7-工作液泵 8-被蚀除的材料2、电火花加工应具备如下条件： 1）、工具电极和工件电极之间必须保持一定的间隙。
这可由自动进给调节装置调节。
