CATIA V5 创成式曲面设计

1-11
8.2.7 创建曲线
曲线工具栏是用来创建曲线的工具。单击【线框】工具栏上 的【样条线】工具按钮黑色三角，展开曲线工具栏，该 工具栏包含样条线、螺旋线、螺线、脊线和等参数曲线 五个曲线创建工具。 1．创建样条线（Spline） 2．创建螺旋线（Helix） 3．创建螺线（Spiral） 4．创建脊线（Spine） 5．创建等参数曲线（Isoparametric Curve）
1-19
8.3.7 创建高级曲面
高级曲面是对曲面进行变形生成新的曲面。本小节将通过实 例来讲解高级曲面的使用方法。 1．创建突起曲面 2．使用包裹曲线变形曲面 3．使用包裹曲面变形曲面 4．改变曲面形状
1-20
8.4 编辑曲面
前面讲解了创成式外形设计方法。但一个做好的曲面不是孤 立的，往往会与其几何元素发生关系，而且曲面本身也 需要不断地修改以满足下一步造型的需要，这就需要对 曲面进行编辑。本节将介绍几种常见的曲面编辑方法： 合并、拆分、剪切、复制以及倒角等。
第8章 创成式外形设计
创成式外形设计，也被称为常规曲面设计，是利用Catia进 行三维曲面设计的主要模块之一，也是曲面设计的基础 模块，可以使用线框和表面特征快速创建简单和复杂外 形。该模块提供了大量的表面设计和表面创建工具，与 其它模块配合使用，可以满足给予实体的混合造型功能 。掌握本章内容后，其它曲面设计模块就很容易掌握。 本书将在下两章讲解自由曲面设计和数字曲面设计两大 曲面设计模块。
1-1
8.1 创成式外形设计模块介绍
创成式外形设计模块是曲面设计模块中最重要的设计模块之 一，也是常见的曲面设计模式。操作者可以创建点、线 和曲线，然后利用创建的点线通过曲面工具生成曲面。 该模块提供了线框、曲面、操作、体积等9组工具栏。本 章讲详细讲解创成式外形设计工具的使用方法。

第3章创成式外形风格造型设计(GSD)CATIA V5的创成式外形风格造型设计模块包括（GSD）线框和曲面造型功能的组合，它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。

创成式外形风格造型设计采用基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此，极大地提高设计质量与效率，为后续设计更改提供强有力的技术支持。

3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块由如下图标菜单组成：线框（Wireframe）、曲面（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。

3.1.1 线框（Wireframe）线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。

CATIA V5为用户提供了丰富的线框造型功能。

Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面（Surfaces）曲面造型广泛应用于汽车外形、模具型面等设计上。

CA TIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。

（5）Direction2和 Direction3：曲面或形体在一个方向的极 值可能是一条线，此时需要再输入一个或两个方向才能求出 极值点。
例如，Element域选择了一条曲线，Direction域选择了zx 平面，即y轴方向，单击Max控制按钮，则在曲线上产生沿着 y轴方向极大值点，如图7-11所示。
图7-12生成曲面在给定方向的极值点
9. 生成极坐标下的极点
在平面轮廓曲线上搜寻出相对于参考点和轴线的半径，角 度极大或极小值点。单击该图标，弹出图7-13所示对话框。 对话框各项的含义如下：
（1）Type域：选择搜寻 的种类，可以是以下四种类型之一： ① Min Radius：与参考原点距离最 近的点。 ② Max Radius：与参考原点距离最 远的点。 ③ Min Angle：与参考方向角度最小 的点。
图7-6 在平面上取点的对话框
4 . 在曲面上取点
选择图7-3所示对话框Point type域的On surface项，对话框 改变为图7-7的形式。
图7-7在曲面上曲点的对话框
分 别 在 对 话 框 的 Surface 、 Direction 、 Distance 、 Reference Point域输入曲面、方向、距离值以及参考点，单 击OK按钮，即可得到该点，也可以直接用鼠标在曲面上取点。 参考点可以是曲面上的任意点，默认的参考点是曲面中心。
图7-11生成曲线在某方向的极大值点
又如图7-12所示，Element域选择了一个曲面，Direction域 选择了zx平面，即y轴方向（竖直向上），单击Max控制按钮， 则搜寻到曲面的上表面为y方向的极大值面，此时再在 Direction 2域和Direction 3域选择了另外两个方向，单击Max 控制按钮，则搜寻到如图7-12所示的顶点为极值点。

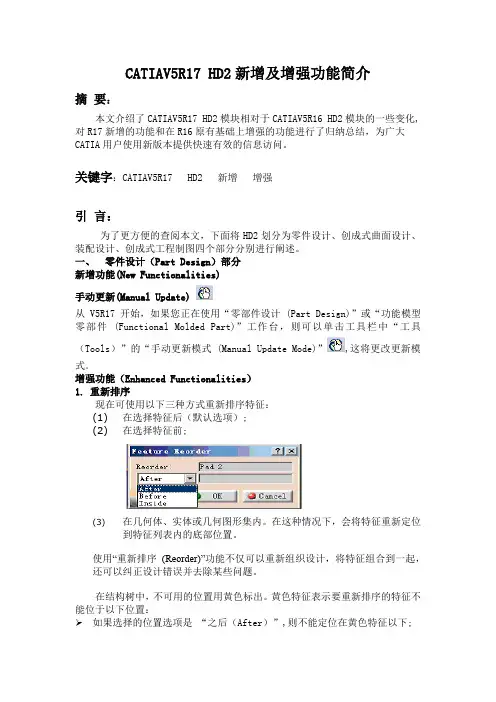

CATIAV5R17 HD2新增及增强功能简介摘要：本文介绍了CATIAV5R17 HD2模块相对于CATIAV5R16 HD2模块的一些变化,对R17新增的功能和在R16原有基础上增强的功能进行了归纳总结，为广大CATIA用户使用新版本提供快速有效的信息访问。

关键字：CATIAV5R17 HD2 新增增强引言：为了更方便的查阅本文，下面将HD2划分为零件设计、创成式曲面设计、装配设计、创成式工程制图四个部分分别进行阐述。

一、零件设计（Part Design）部分新增功能(New Functionalities)手动更新(Manual Update)从 V5R17 开始，如果您正在使用“零部件设计 (Part Desi gn)”或“功能模型零部件(Functional Molded Part)”工作台，则可以单击工具栏中“工具（Tools）”的“手动更新模式(Manual Update Mode)”,这将更改更新模式。

增强功能（Enhanced Functionalities）1.重新排序现在可使用以下三种方式重新排序特征：(1)在选择特征后（默认选项）;(2)在选择特征前;(3)在几何体、实体或几何图形集内。

在这种情况下，会将特征重新定位到特征列表内的底部位置。

使用“重新排序(Reorder)”功能不仅可以重新组织设计，将特征组合到一起，还可以纠正设计错误并去除某些问题。

在结构树中，不可用的位置用黄色标出。

黄色特征表示要重新排序的特征不能位于以下位置：如果选择的位置选项是“之后（After）”,则不能定位在黄色特征以下;如果选择的位置选项是“之前(Before)”，则不能定位在黄色特征以上;如果选择的位置选项是“内部(Inside)”,则不能定位在黄色特征内部。

如果选择这些禁止的位置，将发出错误信息。

2.技术结果(Technological Results)从 V5R17 开始，“技术结果(Technological Results)”将考虑知识工程参数以及用户定义的特征 (UDF)。
