CATIA创成式曲面设计案例幻灯片

Define the curvature or radius value or select a point of the polygon
Define the analysis type
Real-time display of curvature value at cursor position
Iso-curvature display
10
创建曲线
修整 scans 创建 3D 曲线 修剪不相交曲线 清理轮廓
11
修整 scans (1/2)
通过修整 scan创建曲线
定义精度
Define the order of each curve’s span
Define the maximum number of spans for each curve Define a smoothing factor if necessary
Remove a splitting point
13
Creating a 3D curve (1/3)
Define creation option: Constraint point to snap it on the digit
Remove a point
Add a point
Select points on the cloud
6
ቤተ መጻሕፍቲ ባይዱ
创建Scans－使用曲率分析(2/3)
Define a filtering value
Filtering value set to 0
Filtering value set to 500
7
创建Scans－使用曲率分析(3/3)
Creation of isocurvature scans

此选项用于所选曲线有尖角时，系 统能自动检测到并将其倒圆角。
桥接点 参考曲线 连续关系
桥接曲线：
在两条曲线之间创建 一条曲线，同时可设置此 曲线与已知曲线之间的连 续关系（是点连续还是相 切连续或是曲率连续）。
曲线的张力：此值越小，表示创建 曲线拉的越紧。
样条曲线： 创建一条依次通过你所选点的 曲线。
创建多折线： 依次选择空间中的点来创建 折线，同时也可以定义两折 线之间的圆角大小。 也可以选择Close Polyline 创 建封闭的多折线
设置圆角值
封闭多折线
平面的创建
参考面 偏移值
创建平面 1.平面偏移（距离） 2.平面偏移（过某点） 3.与平面成角度（垂直） 4.过三点 5.过两线 6.点和线 7.过平面曲线 8.与曲线垂直 9.与曲面相切 10.方程式 11.多点求平均
将点添加到你所选点之后 将点添加到你所选点之前 替换你所选点
自动封闭曲线
删除你所选点
螺旋曲线：
螺旋曲线的起点 螺旋曲线的旋转轴 螺旋曲线的螺距 螺旋曲线总的高度 螺旋曲线旋转的方向
自定义螺旋曲线的外轮廓，此时 起点必须在此轮廓线上
平面螺旋曲线：
螺旋曲线所在的平面 螺旋曲线的中点 螺旋曲线的起始方向 螺旋曲线的起始半径 螺旋曲线旋转的方向
指定圆柱中心点 指定圆柱方向 指定圆柱半径
圆柱长短的调整
偏移： 将所选面沿自身的法向偏移指 定的距离。 若所选面是缝合体，可以自定 义去除其中不需要偏移的面
指定偏移对象 指定偏移距离
此选项可去除不需偏移的面
可同时向两边偏移
不等距偏移： 可以将一张缝合面上不同部分 偏移不同距离，但不同偏移距 离的两个面之间必须有一个过 渡面，否则会报错!

• 具有共同区域的曲线相交选项：用于设置曲线间相交且又重叠区域时的 处理方法，曲线表示把重叠区创建为曲线，点表示在重叠区两端创建两 个点；
• 曲面部分相交：用于设置曲面与实体相交时的处理方法，轮廓表示把重 叠 区 域 创 建 为 草 图 轮 廓 ， 平 面第表87示页/把共重34叠页区 域 创 建 为 面 ；

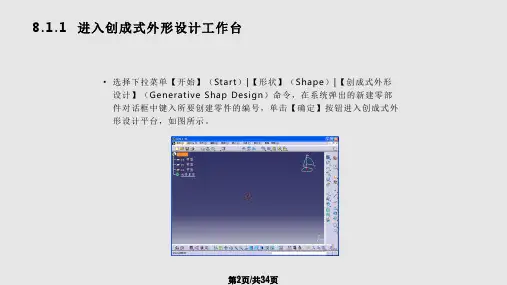

8.1.1 进入创成式外形设计工作台
• 选择下拉菜单【开始】（Start）|【形状】（Shape）|【创成式外形 设计】（Generative Shap Design）命令，在系统弹出的新建零部 件对话框中键入所要创建零件的编号，单击【确定】按钮进入创成式外 形设计平台，如图所示。
第21页/共34页
• 1．展开曲面（Unfold） • 2．转移几何图形 • 3．展开（Develop）
第287页/共34页
8.6 创建BiW模板
• BiW模板是针对曲面设计中特殊曲面设计提供的模板，减少设计工作量， 提高工作效率。该模板包含联接、拔模凹面、孔、对应轮缘和滴面5个 工具。
第221页/共34页
8.4.3 提取曲面
• 单击【操作】工具栏上的【边界】工具按钮右下黑色三角，展开【提取】 工具栏，如图所示，该工具栏包含边界、提取、多重提取3个工具。
• 1．提取曲面或曲线边界 • 2．提取几何元素 • 3．多重提取
第232页/共34页
8.4.4 曲面倒角
• 单击【简单圆角】工具按钮右下黑色三角，展开【圆角】工具栏，该工 具栏包含简单圆角、倒圆角、可变圆角、可变弦长圆角、填充圆角曲面、 面与面的圆角和三切线内圆角5个工具。
• 1．轴线 • 2．折线
第65页/共34页
8.2.3 投影（Projection）
• 【线框】工具栏上的【投影】工具是根据曲线投影或连接来创建曲线， 单击【投影】工具右下黑色三角，展开【投影-混合】工具栏，如图所 示，该工具栏包含投影、混合、反射线三个工具。

对话框较长， 下面无改动 区域，未截
图
2020/3/4
图14 生成扫掠曲面1
15
练习步骤
16．单击“直线”图标 ，选择第13步生成的两个点，选择“填充1”面为基础面， 生成直线，见 图15 。
2020/3/4
图15 生成直线1
16
17．单击“分割”图标
练习步骤
，依次选择填充曲面和第16步的直线，剪掉上部，见 图16 。
CATIA曲面设计——电话
练习步骤
1．进入曲面设计模块。选择菜单“文件”“新建”,选择【Part】类型， 生成新形体文件。选择菜单“开始”“机械设计”“线框与曲面设计” ，进入曲面设计模块。
2．绘制草图1。单击“草图”图标
，再选择 YZ 平面，进入草图设计模
块，绘制一段圆弧，半径为500，包角30度，中点在原点，如 图1 所示。
图20 生成偏移1曲面
2020/3/4
21
练习步骤
22．单击“点”图标 ，选择偏移1曲面，距离输入0，生成曲面的中心点，见 图21。
图21 生成偏移1曲面的中心点
2020/3/4
22
练习步骤
23．单击"圆"图标 ，圆心为第22步生成的点，半径为12mm,基础面选择偏移1曲面
，选中“支持面上的几何图形”项，见 图22 。
图1 在YZ平面绘制草图1
2020/3/4
2
练习步骤
3．生成拉伸面1。单击“拉伸”图标 ，拉伸草图1，双向拉伸,限制1=限制 2=45mm, 单击“确定”按钮，得到拉伸面1，见 图2 。
图 2 生成拉伸曲面1
2020/3/4
3
练习步骤
4．单击“草图”图标 ，选择 ZX 平面，进入草图设计模块，绘制草图2，见 图3 。

定子叶片 ➢ 二次曲线类轮廓扫描
按照确定二次曲线轮廓的方式，它又分为四种子类型： （1）两条导线和切面控制以及一个参数值，见图7-63。 （2）三条导线和切面。 （3）四条导线和切面。 （4）五条导线。
图7-63 二次曲线类型扫描曲面实例
定子叶片
2.6 填补
图标 的功能是以选择的曲线作为边界围成一个曲面。单击该图标， 弹出图7-64所示对话框，在Boundary域连续输入曲线或已有曲面的边界， 即可生成填充曲面。对话框中各项含义如下： （1）Boundary列表框：输入曲线或已有曲面的边界。 （2）AddAfter：单击此按钮，在选取的边界后增加边界。 （3）AddBefore：单击此按钮，在选取的边界前增加边界。 （4）Replace：单击此按钮，替换选取的边界。 （5）Remove：单击此按钮，去掉选取的边界。 （6）Replace Support：单击此按键，替换选取边界的支撑曲面。
（4）一条导线、一个参考曲面、一个角度值和两个外延值。
（5）一条导线、一个和扫描面相切的参考曲面
定子叶片 ➢ 圆或圆弧类轮廓扫描
按照确定圆或圆弧轮廓的方式，它又分为四种子类型： （1）三条导线。 （2）两条导线和半径值。 （3）一条中心线和两个角度值。 （4）一条中心线和半径值，见图7-62。
图7-62圆弧类型扫描曲面（第四子类）
定子叶片
2.4 等距
图标 的功能是生成等距曲面。等距曲面是产生一个或几个和曲面对 象间距等于给定值的曲面的方法。单击该图标，弹出图7-59所示对话框。对 话框中各项含义如下： （1）Surface：输入一个曲面。 （2）Offset：输入距曲面的间距值。 （3）Reverse Dir：单击此按键，改变成在原曲面的另一侧生成等距曲面。 （4）Both sides：单击此按钮，在原曲面的两侧生成等距曲面。 （5）Repeat object after OK：单击此按钮，可以重复使用等距曲面命令， 产生间距相同的几个等距曲面，在特征树上产生一个新的Openbody,存放产 生的等距曲面。
