园林土建施工图各字母的意思

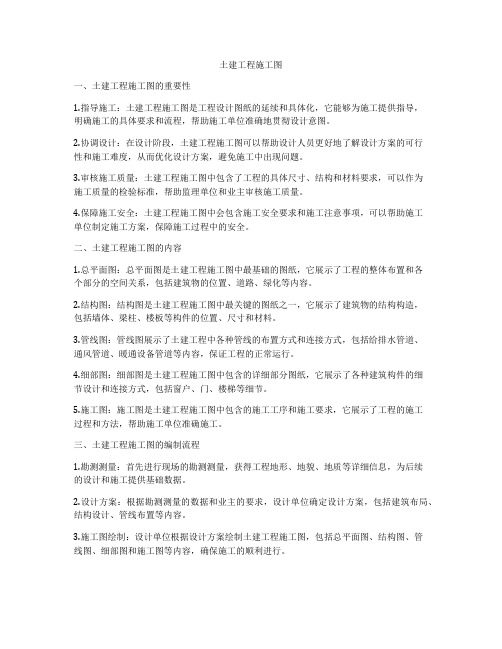

土建工程施工图一、土建工程施工图的重要性1.指导施工：土建工程施工图是工程设计图纸的延续和具体化，它能够为施工提供指导，明确施工的具体要求和流程，帮助施工单位准确地贯彻设计意图。

2.协调设计：在设计阶段，土建工程施工图可以帮助设计人员更好地了解设计方案的可行性和施工难度，从而优化设计方案，避免施工中出现问题。

3.审核施工质量：土建工程施工图中包含了工程的具体尺寸、结构和材料要求，可以作为施工质量的检验标准，帮助监理单位和业主审核施工质量。

4.保障施工安全：土建工程施工图中会包含施工安全要求和施工注意事项，可以帮助施工单位制定施工方案，保障施工过程中的安全。

二、土建工程施工图的内容1.总平面图：总平面图是土建工程施工图中最基础的图纸，它展示了工程的整体布置和各个部分的空间关系，包括建筑物的位置、道路、绿化等内容。

2.结构图：结构图是土建工程施工图中最关键的图纸之一，它展示了建筑物的结构构造，包括墙体、梁柱、楼板等构件的位置、尺寸和材料。

3.管线图：管线图展示了土建工程中各种管线的布置方式和连接方式，包括给排水管道、通风管道、暖通设备管道等内容，保证工程的正常运行。

4.细部图：细部图是土建工程施工图中包含的详细部分图纸，它展示了各种建筑构件的细节设计和连接方式，包括窗户、门、楼梯等细节。

5.施工图：施工图是土建工程施工图中包含的施工工序和施工要求，它展示了工程的施工过程和方法，帮助施工单位准确施工。

三、土建工程施工图的编制流程1.勘测测量：首先进行现场的勘测测量，获得工程地形、地貌、地质等详细信息，为后续的设计和施工提供基础数据。

2.设计方案：根据勘测测量的数据和业主的要求，设计单位确定设计方案，包括建筑布局、结构设计、管线布置等内容。

3.施工图绘制：设计单位根据设计方案绘制土建工程施工图，包括总平面图、结构图、管线图、细部图和施工图等内容，确保施工的顺利进行。

4.审图审核：设计单位将绘制的土建工程施工图提交给相关部门进行审图审核，包括监理单位、建设单位和勘察设计单位，确保施工图的准确性和完整性。

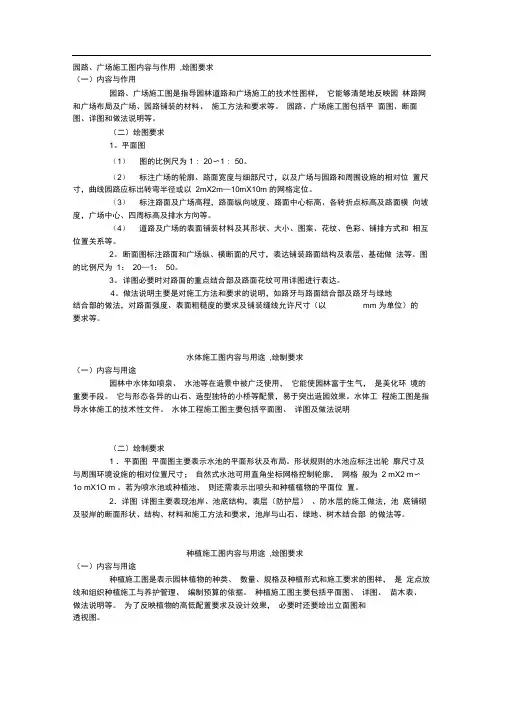

园路、广场施工图内容与作用,绘图要求（一）内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样，它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

园路、广场施工图包括平面图、断面图、详图和做法说明等。

（二）绘图要求1。

平面图（1）图的比例尺为1 : 20〜1 : 50。

（2）标注广场的轮廓、路面宽度与细部尺寸，以及广场与园路和周围设施的相对位置尺寸，曲线园路应标出转弯半径或以2mX2m—10mX10m 的网格定位。

（3）标注路面及广场高程，路面纵向坡度、路面中心标高、各转折点标高及路面横向坡度，广场中心、四周标高及排水方向等。

（4）道路及广场的表面铺装材料及其形状、大小、图案、花纹、色彩、铺排方式和相互位置关系等。

2。

断面图标注路面和广场纵、横断面的尺寸，表达铺装路面结构及表层、基础做法等。

图的比例尺为1：20—1：50。

3。

详图必要时对路面的重点结合部及路面花纹可用详图进行表达。

4。

做法说明主要是对施工方法和要求的说明，如路牙与路面结合部及路牙与绿地结合部的做法，对路面强度、表面粗糙度的要求及铺装缝线允许尺寸（以mm 为单位）的要求等。

水体施工图内容与用途,绘制要求（一）内容与用途园林中水体如喷泉、水池等在造景中被广泛使用，它能使园林富于生气，是美化环境的重要手段。

它与形态各异的山石、造型独特的小桥等配景，易于突出造园效果。

水体工程施工图是指导水体施工的技术性文件。

水体工程施工图主要包括平面图、详图及做法说明（二）绘制要求1 ．平面图平面图主要表示水池的平面形状及布局。

形状规则的水池应标注出轮廓尺寸及与周围环境设施的相对位置尺寸；自然式水池可用直角坐标网格控制轮廓，网格般为2 mX2 m〜1o mX1O m 。

若为喷水池或种植池，则还需表示出喷头和种植植物的平面位置。

2．详图详图主要表现池岸、池底结构，表层（防护层）、防水层的施工做法，池底铺砌及驳岸的断面形状、结构、材料和施工方法和要求，池岸与山石、绿地、树木结合部的做法等。

园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1。

1 图线1。

11线宽的定义1。

12线宽的分类可以通过颜色来分类，如5#蓝色为0.70；1＃红色为0。

55;4＃青色为0.35；3＃绿色（植物）和6＃品红(文字、指引线、标注、标高)为0。

15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。

1。

13图线不得与文字、数字或符号重叠、混淆。

不可避免时，应首先保证文字等的清晰。

1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。

1。

2 比例1。

21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用,并应优先选用表中的常用比例。

常用比例1:1、1:2、1:5、1:10、1：20、1：50、、1:150、1：100、1：200、1：500、1：1000、1：2000、1:5000可用比例1：3、1：4、1：6、1:15、1:25、1:30、1:40、1：60、1:80、1:250、1:300、1:400、1:600、1：1500、1:25001。

22 常用图纸如下，同一张图纸中,不宜出现三种以上的比例。

1。

23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7）,图文名字字高5mm，比例字高为3mm.如下图(或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。

A4文件用于变更、修改、联系函等。

1。

32 图纸出图需要外挂“-————-—--—有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的,可用本公司图框。

1。

33 A4文件的文件号按顺序命名，如001。

1。

34 加长图框尺寸详见下表：幅面尺寸长边尺寸（mm) 长边加长后尺寸（mm）A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注:有特殊要求的图纸，可采用841mm×891mm与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面（目录及表格所用A4幅面除外）。

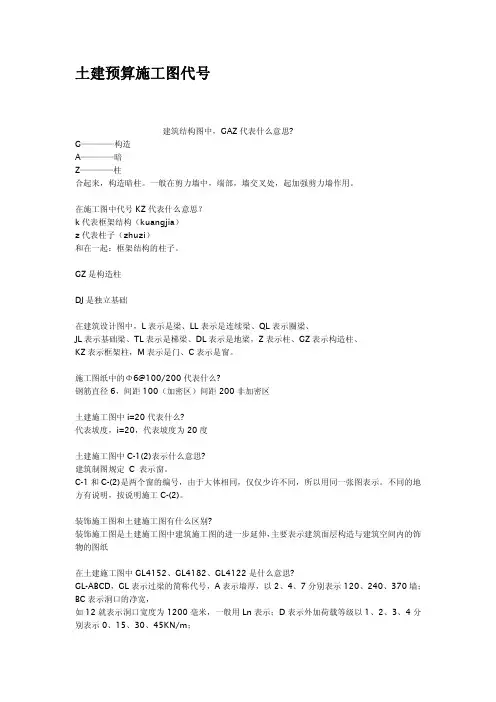

土建预算施工图代号建筑结构图中，GAZ代表什么意思?G————构造A————暗Z————柱合起来，构造暗柱。

一般在剪力墙中，端部，墙交叉处，起加强剪力墙作用。

在施工图中代号KZ代表什么意思？k代表框架结构（kuangjia）z代表柱子（zhuzi）和在一起：框架结构的柱子。

GZ是构造柱DJ是独立基础在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

施工图纸中的Φ6@100/200代表什么?钢筋直径6，间距100（加密区）间距200非加密区土建施工图中i=20代表什么?代表坡度，i=20，代表坡度为20度土建施工图中C-1(2)表示什么意思?建筑制图规定C表示窗。

C-1和C-(2)是两个窗的编号，由于大体相同，仅仅少许不同，所以用同一张图表示。

不同的地方有说明，按说明施工C-(2)。

装饰施工图和土建施工图有什么区别?装饰施工图是土建施工图中建筑施工图的进一步延伸，主要表示建筑面层构造与建筑空间内的饰物的图纸在土建施工图中GL4152、GL4182、GL4122是什么意思?GL-ABCD，GL表示过梁的简称代号，A表示墙厚，以2、4、7分别表示120、240、370墙；BC表示洞口的净宽，如12就表示洞口宽度为1200毫米，一般用Ln表示；D表示外加荷载等级以1、2、3、4分别表示0、15、30、45KN/m；如GL-4122，表示：过梁宽为0.24米（墙厚），洞口为1.2米，过梁钢筋和混凝土等级按照2级施工。

有的地方如GLP-ABCD在GL后有P表示墙体为多孔材料。

目前使用的过梁支座处（也称搁置长度）的考虑为250毫米。

在过梁施工制作时要考虑洞口长度+两个支座的长度即为一个构件的标准长度（一般用L表示）。

以上面的GL-4122为例，构件的长度为1200+500=1700，其1700就是这个构件的实际的标准长度，无论是现浇过梁还是预制过梁，都是这样计算。

园林景观施工图设计及其注意事项近几年，随着城市建设的日益推进，公众更加注重城市的绿化率和美化度，因此园林景观的设计和施工就尤为重要，作为其施工指引，园林景观施工图的设计非常关键，实质上，园林景观施工图设计就是在施工图中将公众关于园林景观的愿景加以落实，并以施工图纸为基础，打造完美园林景观的过程，它既是图纸设计，更是想象力的落实。

本文中，笔者就介绍了园林景观施工图设计的内容和准备重点，并重点分析了园林景观施工图设计的注意事项和实施要点，以供参考。

标签：园林景观施工图；设计；内容；注意事项对于设计师而言，园林景观施工图的设计非常复杂和浩大，因为它一方面蕴含着公众关于园林景观的美好愿景和实际需求，另一方面也要具备一定的可行性和逻辑性。

所以，设计师在设计园林景观施工图之前，既要实地勘探施工场地的内部环境和外部环境，又要充分发挥想象力。

在园林景观施工图设计之前，应当做好各项准备，包括实地勘察园林景观的现场环境和地质结构，同时充分考量内部环境和外部环境，只有在综合考虑和协调上述各个方面的基础上才能做好园林景观施工图的设计工作。

一、园林景观施工图设计的主要内容通常情况下，园林景观施工图的设计流程如下：第一步是先确定初步设计方案；第二步是对设计方案的目的和复杂程度进行讨论研究；第三步是结合讨论结果，严格遵照规章制度和操作流程来增加施工图设计。

包括设计园林景观总索引图、竖向布置图以及总平面图等。

同时，还应当充分考虑给水排水设计以及园林景观结构设计等方面。

一般而言，园林景观施工图设计主要包括两大部分：第一部分是土建方面的设计，即园林景观建筑小品和铺装等方面，主要作用是对园林景观的整体建筑风格加以体现；第二部分是植物种植方面的设计，这也是园林景观设计的核心所在，设计者必须掌握各个细节，完美契合自然和园林景观，甚至需要科学配备不同植株的种植数量和栽植密度，才能保证设计的合理性。

本文中笔者就主要阐述的园林景观施工图设计的土建部分。

22个园林景观工程施工图审图的要点，必须注意！园林景观工程施工图审图应注意什么?1、有没有真正理解方案的理念、功能空间布局?2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。

3、方案或扩初不合理的地方有没有进行优化。

4、有没有缺项、漏项。

5、图纸的索引能和详图能否对的上?6、结构是否合理?7、图纸平、立、剖，以及大样详图是否能对的上?8、每张图表达的内容是否完整，正确，符合标准要求?(尤其是要用节点详图和大样图来表达)9、材料、苗木是否是外乡就有的，如没有造价是否合理?以及植物能否成活?10、水量、电量是否计算正确，系统是否正确?以上是审图最根本的一些内容，如果再细，就要看是否按照公司的制图标准进行制图?11、布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的;12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰;13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等;14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。

有些人习惯用与本设计相同(似)的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。

15、字高是否统一一般来说，同一种图纸中自高要求是统一的，即：标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。

局部一般包括：1、尺寸是否正确：尺寸包括数值是否无误，单位是否统一;2、标注是否整齐，合理针对不同的尺寸、位置、图纸元素等采用相应的标注方式是否合理，能否说明图纸中设计元素的体量问题，能否指导施工放线的正确进行;3、填充样式是否一致图纸中要求每一种填充图案只代表一种物质或材料，不能出现几种图案都代表一种物质或一种图案代表多种物质的情况(在同一张图纸中尤为重要);4、文本内容文本表达是否正确、合理;语言是否简练清晰;层次是否清楚;对图纸中内容表达是否准确，无遗漏;是否有错别字及标点错误等问题;5、施工做法对于施工图里所阐述的施工工艺是否适合该工程，所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。

园林工程施工图样符号一、线型符号1.粗实线型符号常用于表示建筑物的轮廓、基地墙、墙、平台等。

2.细实线型符号常用于表示阐明的建筑物的结构细节，如窗、门、楼梯等。

3.虚线型符号用于表示建筑物的隐含构架如梁、柱、隔断、天花板等。

4.波浪线型符号用于表示天空、水面等自然元素。

5.双实线型符号用于表示种植区域的界限。

6.箭头线型符号用于表示水的流向、施工顺序等。

7.点线型符号用于表示轴线、尺寸线等。

二、填充符号1.实体填充符号用于表示地面铺装、围墙等。

2.格子填充符号用于表示植被、种植区域等。

3.线条填充符号用于表示水面、河道等。

4.点填充符号用于表示地面铺装、砾石等。

5.斜线填充符号用于表示草坪、绿化带等。

6.波浪填充符号用于表示水面。

7.土地填充符号用于表示土地类型、土地高度等。

三、图形符号1.矩形符号用于表示建筑物、种植区域等。

2.圆形符号用于表示树木、灯杆等。

3.三角形符号用于表示标志、警示等。

4.箭头符号用于表示流向，指引方向等。

5.波浪符号用于表示水面、水流等。

6.字母符号用于标注各个区域的名称。

7.数字符号用于标注各个区域的尺寸大小。

以上是园林工程施工图常用的符号类型，设计师必须熟练掌握这些符号的使用方法，才能设计出清晰明了的园林工程施工图。

通过合理运用符号，设计师可以有效地表达设计意图，为施工人员提供参考，确保设计方案的顺利实施。

在园林工程设计中，符号的选择和应用是设计师需要掌握的重要技能之一。

只有在掌握了符号的使用方法和意义后，设计师才能够设计出清晰、准确、易于理解的园林工程施工图，提高设计效率，确保设计质量。

因此，对于园林工程设计师来说，熟悉各种符号的含义和使用方法是非常重要的。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。
