景观施工图读图审图要点汇总一、总平面设计审图要点：1.景观设计方案评审提出的调整意见是否得到落实；2.场地无障碍设计原则的运用是否到位;3.图纸线性、虚实、粗细等层次是否分明；4.图纸上各主题及空间内容标注是否明确；5.园路尺度及曲率是否合适,道路转弯处是否符合消防规范要求；6.景观置石、园林小品位置是否合适，数量及描述是否清晰；7.各功能分区及主要构筑物标注是否明确；8.总图编号与详图是否相符；9.人行步道系统是否完备、边界且与入户开创部分保持2.5米以上距离；10.主要控制坐标是否已标注；指北针。
二、竖向设计1.人工水体、下沉广场、台地主要景点的高程处理方法是否得当；2.场区内室内外标高是否统一合理；3.道路交叉点、边坡线等重要点是否有标高控制；4.重要景观构筑物、小品是否有标高控制；5.水系标高是否完善合理；6.地形、等高线是否设计合理；7.与建筑交接处地形是否超过室内正负零；8.对照景观总图、竖向总平面及剖面图，审查小区公共空间与组团景观空间的标高、节点衔接处理是否合理，空间界定是否清晰；9.场地外围道路、地面等关键性标高是否正确；10.道路、排水沟的起点、变坡点、转折点和终点的设计标高及关键点的原地面标高是否标注明确；11.道路上应用箭头标明排水方向；三、景观小品设计1.小品功能和立意是否明确，并满足景观需求；2.各类景观小品样式、风格是否与整体景观协调；3.高度、厚度等尺寸比例及细节尺寸是否符合审美要求；4.小品材质是否符合整体景观风格要求及质量档次要求；5.小品等构筑物的材料的流通性是否合理，性价比是否合理。
四、铺装设计1.材料流通性是否明确，产地出处是否合理；2.铺装的材质、颜色是否与整体景观协调；3.铺装的样式是否简便易行、节省材料；4.面层处理是否满足功能要求；五、给水专业设计1.各种给水用量是否能满足；2.水源位置是否合适；管材、接口、铺设与防腐是否符合规范；、六、排水专业设计：1.排水量是否满足、是否与综合管网预留量一致；2.排水方式是否合理，管材的铺设方式是否符合规范；3.各管线与建筑物、构筑物的距离及管线之间相互间距是否符合规范；4.给排水的管道与取水口平面布局是否合理；5.标高控制是否准确；6.管径是否满足要求；7.是否对水景给排水系统进行独立设计，且是否合理；8.阀门井、检查井等的数量是否满足需求，是否进行美化；9.场地四界的施工坐标值是否明确；10.场地管线接入点位置及坐标是否明确；11.施工坐标是否明确；七、电气专业设计1.电源位置是否正确；2.电压等级是否符合区域电压等级，用电量是否与配电箱预留电量有冲突；3.照明层次是否丰富；4.防雷、接地安全、防护等安全措施是否完备，符合规范要求；5.路灯间距是否满足照明要求，有无考虑节能；6.灯光颜色、灯具布置的位置及形式是否合理；7.电气平面布置是否合理，不得存在安全隐患；8.线路走线是否距离最短，是否与建筑物或构筑物有冲突；9.是否符合物业管理需求；10.各管线的定位尺寸或施工坐标是否明确，与建筑构筑物间的距离是否符合规范要求；11.场地管线接入点的位置及坐标是否明确；八、水景设计审图要点1.自然水系的驳岸形式是否符合整体景观形式的需求；2.水景的剖面层次是否丰富合理；3.水景深度及安全防护措施是否符合规范要求；4.水景结构、园林小品的基础及设备设施的位置、标高与有关管线位置是否有冲突；5.自然水系或人工水系的面积及形式是否满足造价及景观需求；6.水景是否考虑补水及溢水口；7.深度是否合理；8.是否合理设置驳岸或护坡；9.人工水景结构构造在伸缩缝、沉降缝以及管道贯穿池底和外壁处应采取防漏措施，水景的储水池应在稳定统一的基础上避免后期不均匀沉降拉裂等的风险；10.管道应考虑耐腐蚀的管材，在可能发生沉降的部位应采取技术措施保护；11.水景电气设计应有可靠的接地和漏电保护措施；12.水下照明应采用安全电压；13.可选择适合当地生长的水生植物；14.水景周边应避免种植落叶植物；九、景观与建筑及构筑物结合部分审图要点1.地库入口、自行车库入口、采光通风井等位置与周围景观衔接的部分是否合理统一；2.地库出入口有无考虑遮雨隔音设施及安全性；3.地下车库人行出入口、单体建筑地下室人行出入口的标高与道路、园路是否协调，是否人性化；4.综合管线、窨井盖、配电设备、弱电设备、煤气调压站、垃圾房等是否落实景观修饰；十、景观主材及设备审图要点1.主要材料设备的款式是否满足功能需求及规范要求，材料能否在当地市场采买，能否满足工程实施等各方面的需求；2.石材主材样板需要封样，并提供展板，生产厂家及经销商参考资料是否详细；3.置石的选材、摆放位置是否合理，是否需要二次设计；4.雕塑小品、成品座椅等图片或样板、室外家具、灯具的布置是否合理，不得存在安全隐患；5.植物的形态要求、规格尺寸及产地参考图片等具体信息是否齐备；6.水电专业相关设备是否标注清楚，采买是否具有流通性，产品详细信息是否明确。

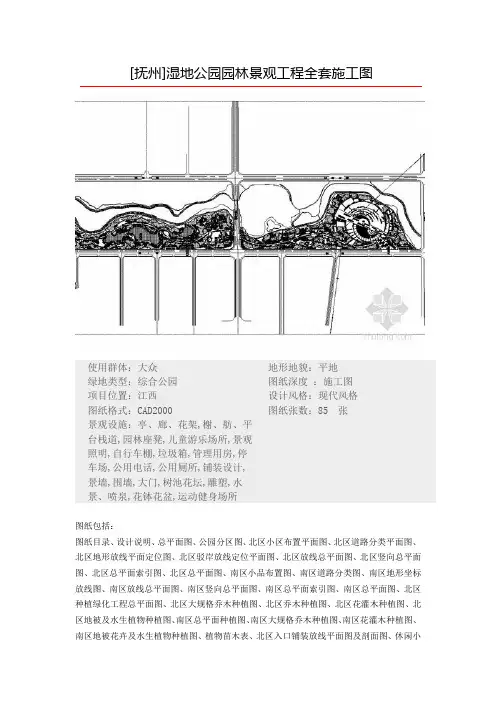

[抚州]湿地公园园林景观工程全套施工图使用群体：大众地形地貌：平地绿地类型：综合公园图纸深度：施工图项目位置：江西设计风格：现代风格图纸格式：CAD2000 图纸张数：85 张景观设施：亭、廊、花架,榭、舫、平台栈道,园林座凳,儿童游乐场所,景观照明,自行车棚,垃圾箱,管理用房,停车场,公用电话,公用厕所,铺装设计,景墙,围墙,大门,树池花坛,雕塑,水景、喷泉,花钵花盆,运动健身场所图纸包括：图纸目录、设计说明、总平面图、公园分区图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、植物苗木表、北区入口铺装放线平面图及剖面图、休闲小广场详图、入口小广场详图、木曲桥施工详图、观水平台施工图、入口广场施工图、广场景观节点详图、林中木栈道详图、儿童活动广场详图、北区南入口平面立面及剖面图、北区主入口桥梁详图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区北入口景观施工图、休闲走廊广场施工图、双亭休闲平台施工图、南区景观节点详图、局部小广场放线图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图。

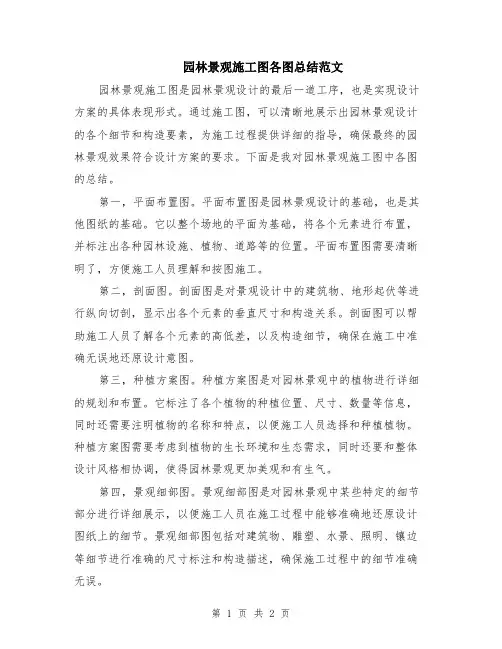

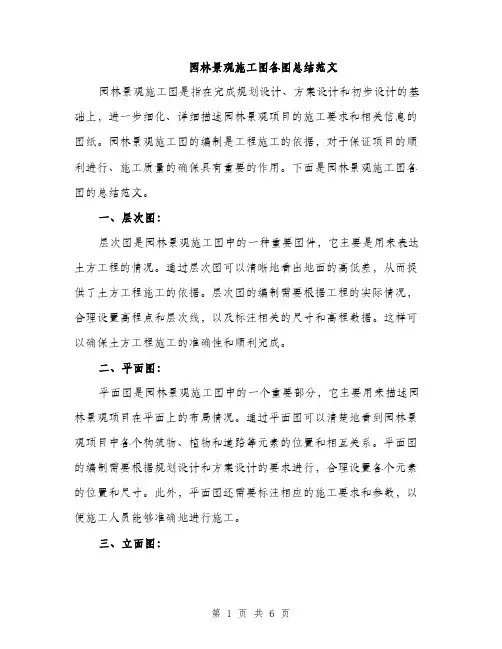

园林景观施工图各图总结范文园林景观施工图是园林景观设计的最后一道工序，也是实现设计方案的具体表现形式。
通过施工图，可以清晰地展示出园林景观设计的各个细节和构造要素，为施工过程提供详细的指导，确保最终的园林景观效果符合设计方案的要求。
下面是我对园林景观施工图中各图的总结。
第一，平面布置图。
平面布置图是园林景观设计的基础，也是其他图纸的基础。
它以整个场地的平面为基础，将各个元素进行布置，并标注出各种园林设施、植物、道路等的位置。
平面布置图需要清晰明了，方便施工人员理解和按图施工。
第二，剖面图。
剖面图是对景观设计中的建筑物、地形起伏等进行纵向切剖，显示出各个元素的垂直尺寸和构造关系。
剖面图可以帮助施工人员了解各个元素的高低差，以及构造细节，确保在施工中准确无误地还原设计意图。
第三，种植方案图。
种植方案图是对园林景观中的植物进行详细的规划和布置。
它标注了各个植物的种植位置、尺寸、数量等信息，同时还需要注明植物的名称和特点，以便施工人员选择和种植植物。
种植方案图需要考虑到植物的生长环境和生态需求，同时还要和整体设计风格相协调，使得园林景观更加美观和有生气。
第四，景观细部图。
景观细部图是对园林景观中某些特定的细节部分进行详细展示，以便施工人员在施工过程中能够准确地还原设计图纸上的细节。
景观细部图包括对建筑物、雕塑、水景、照明、镶边等细节进行准确的尺寸标注和构造描述，确保施工过程中的细节准确无误。
第五，管线图。
管线图主要是对园林景观中的各种管线进行详细的布置和规划。
它标注了各种管线（如排水管、电缆管、灌溉管等）的走向、尺寸、连接方式等信息，以便施工人员在施工过程中准确安装各种管线，并确保功能正常。
管线图需要充分考虑到各种管线的相互关系和施工便利性，使得整个园林景观系统能够顺利运行。
综上所述，园林景观施工图中的各个图纸都扮演着重要的角色，它们相互配合，确保施工过程的顺利进行，最终实现设计方案所要求的园林景观效果。
