输电线路铁塔小常识

一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。

新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。

在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。

它由导线、架空地线、绝缘子串、杆塔、接地装置等组成。

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。

超高压输电则多采用分裂导线。

架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。

绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。

每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。

架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。

杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。

铁塔塔型基本结构知识目录一、基本概念 (1)二、专业术语 (2)三、输电线路铁塔分类 (5)四、杆塔设计原则 (15)五、铁塔构造 (17)六、铁塔制造技术条件 (32)七、杆塔施工及验收要求 (49)一、基本概念1. 铁塔的定义铁塔是用来支撑和架空导线、避雷线和其他附件的塔架结构，使导线与导线、导线与铁塔、导线与避雷线之间、导线对地面或交叉跨越物保持规定的安全距离的高耸式钢结构物。

铁塔是高压输电线路上最常用的支持物，国内外大多采用热轧等肢角钢制造、螺栓组装的空间桁架结构，也有少数工程采用冷弯型钢、钢管或钢管混凝土结构，塔上部件一般都采用热浸镀锌防腐。

2.铁塔的组成如图1.1所示，整个铁塔主要由塔头、塔身和塔腿三大部分组成，如果是拉线铁塔还包含拉线部分。

塔头：从塔腿往上塔架截面急剧变化（出现折线）以上部分为塔头，如果没有截面急剧变化，那么下横担的下弦以上部分为塔头。

塔腿：基础上面的第一段塔架称为塔腿。

塔身：塔腿和塔架之间的部分称为塔身。

图1.1 杆塔组成二、专业术语输电线路常用专业术语主要有：杆塔高度、杆塔呼称高度、悬挂点高度、线间距离、根开、架空地线保护角、杆塔埋深、跳线、导线的初伸长、档距、分裂导线、弧垂、限距、水平档距、垂直档距、代表档距、导线换位、导(地)线振动。

如图2.1所示。

图2.1 输电线路专业术语示意图1.杆塔高度杆塔最高点至地面的垂直距离，称为杆塔高度。

2.杆塔呼称高度杆塔最下层横担至地面的垂直距离称为杆塔呼称高度，简称呼称高。

3.悬挂点高度：导线悬挂点至地面的垂直距离，称为导线悬挂点高度。

4.线间距离两相导线之间的水平距离，称为线间距离。

5.根开两电杆根部或塔脚之间的水平距离，称为根开。

6.架空地线保护角架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角，称为架空地线保护角。

7.杆塔埋深电杆(塔基)埋入土壤中的深度称为杆塔埋深。

8.跳线连接承力杆塔(耐张、转角和终端杆塔)两侧导线的引线，称为跳线，也称引流线或弓子线。

输电线路杆基础知识小编带大家来认一认不同类型的杆塔, 常见的杆塔杆塔无非就是这几种：干子型塔：上字型塔: 上V型塔:酒杯塔:猫头塔:上述文章主要是从形象、有趣的角度, 按外形来向普通人科普输电线路杆塔。

再者：20~30年前,输电线路杆塔主要为单回路，外形上分类确实能表达导线的排布方式。

比如“酒杯塔”表示导线水平排列，可以降低杆塔的高度。

“猫头塔”表示导线三角排列，可以压缩线路走廊的宽度。

现如今，为了提升走廊效率，线路建设以多回路为主，杆塔形状都成了一种外形，因此按外形来分类已经不灵了。

进入正题！架空输电线路杆塔分为直线塔和转角塔，位于路径直线上的塔是直线塔，位于路径转角位上的塔是转角塔，转角塔也一般称为耐张塔。

你说，这不是废话吗？只要是干线路的谁不懂。

但是，你知道为什么要划分为直线塔和耐张塔吗？比如为什么不全设计成耐张塔，所有塔型都可以带角度。

从此：设计单位一套塔图走天下，勘测再也不用担心放错桩位，施工单位再也不用担心复测错误, 村民想怎么改线怎么改线，它不香吗？答案是：它不香直线塔对于耐张塔，乃相辅相成，相互配合。

就好比是辅助对于射手，射手厉害没有辅助一样赢不了，就好比自行车对于小汽车，小汽车跑的快但是成本高，很多窄巷子还进不去，所以直线塔与转角塔是有：严格的分工和搭配使用原则的,目的是最大程度节省塔材！直线塔：直线塔位于位于直线上，通过对直线塔的悬垂串进行受力分析。

通过设计、施工时通过控制弧垂大小做到前后档张力平衡。

因此直线塔挂点处受到的合力竖直向下, 即直线塔对导线起承托作用即可，（只承受垂直荷载和风荷载）。

同时线路运行时悬垂线夹可以自由转动, 悬垂串与铁塔连接处可自由转动，我Q负费吊住导线故悬垂串可随时对张力差随时进行补偿，即使两侧代表档距不同也能在气候变化、两侧张力变化时通过悬垂串的摇摆达到动态平衡,如下图所示：总之：::直线塔避开了导线的纵向荷载。

只用承担垂直荷载和水平荷载（风荷载）。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

英国工业革命的原因和影响1. 引言英国工业革命是18世纪末至19世纪初英国发生的一系列工业变革的集合，这些变革对英国以及后来的世界产生了深远的影响。

本文将探讨英国工业革命的原因和影响，并分析其对不同领域的影响。

2. 原因2.1 科学和技术进步英国工业革命之前的几个世纪，科学和技术的发展推动了工业的进步。

特别是在17世纪，英国的科学家和发明家取得了许多重要的成就，如伽利略的天文观察、牛顿的力学理论等。

这些科学和技术的进步打开了新的发展道路，为后来的工业革命奠定了基础。

2.2 农业革命18世纪英国发生了农业革命，农业技术的进步显著提高了农产品的产量。

由于农业生产的增加，农民不再需要全部从事农业劳动，这为人口向城市转移创造了条件。

2.3 商业和贸易发展英国在16世纪后期至18世纪，商业和贸易迅速发展。

英国殖民地带来了大量的原材料和财富，特别是纺织品等重要商品的需求迅速增长。

商人们积极参与对外贸易，积累了财富，为工业革命提供了资本。

2.4 社会和经济条件18世纪英国社会和经济变化迅速。

农民和手工业者面临着贫困和困境，而城市的人口快速增长导致了对生活必需品的需求增加。

这种社会和经济条件促使创业者和投资者寻找新的商机，推动了工业革命的发生。

3. 影响3.1 工业生产的改变英国工业革命引发了生产方式的巨大变革。

由于机器的广泛应用，大规模的工业生产成为现实。

工厂取代了传统的家庭手工业，生产效率大幅提高。

机器的使用也导致了劳动力需求的变化，大量的农村人口涌入城市，形成了庞大的工人阶级。

3.2 技术的进步与创新工业革命催生了众多技术创新。

蒸汽机、纺织机械等发明的应用促进了生产力的革命性提升。

技术的进步不仅改善了生产过程，也改变了人们的生活方式。

交通工具的改进（如蒸汽火车、蒸汽船）使得人们的出行更加便利，通信技术的发展（如电报）缩短了信息传递的时间。

3.3 经济变革工业革命极大地改变了英国的经济结构。

工业生产的兴起带来了巨大的经济增长，促使英国逐渐从农业社会转变为工业社会。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔基础知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]第一章常用国标及知识◎铁塔的专业知识1．输电线路铁塔的定意在输电线路中，使导线之间、导地线之间、导地线和地面、建筑物之间保持一定安全距离的钢结构架。

2．电力铁塔电压等级分类？电力铁塔按电压等级分：35千伏、66千伏、110千伏、220千伏、330千伏、500千伏、750千伏、800千伏、1000千伏铁塔。

3．铁塔的种类？电力铁塔、广播电视塔（广播电视塔一般都是比较高：在300到450米左右）、微波塔、通讯塔（GSM网）。

4．铁塔的组立方式有几种？铁塔的组立方式有二种：一种是自立式，另一种是拉线式，拉线塔表示代号为“L”自立式可不表示，拉线式有拉V式和拉门式。

5．按照铁塔的用途分几类采用什么代号各起什么作用分成八类：直线塔Z 、转角塔J 、终端塔D 、耐张塔N 、分歧塔F 、跨越塔K 、换位塔H 、直线转角塔ZJ 。

在线路中的用途：直线塔：用于线路的直线部分，挂垂直绝缘子串。

转角塔：用于线路的转角处。

终端塔：设置在变电站前的线路终端。

耐张塔：用于线路比较重要的地点，用以限制线路事故和起锚固导线的作用，便于施工和检修。

挂耐张绝缘子串。

分歧塔：适用于双回路的分叉处。

跨越塔：设置在跨越较宽的河流和峡谷处。

换位塔：设置在线路中倒相用。

直线转角塔：设置在线路转向0～5度的转角处。

6．按铁塔形状分几种采用什么代号按铁塔形状分16种：上字型 S 、叉骨型 C 、猫头型 M 、三角型 J羊角型 Y 、干字型 G 、 V字型 V 、酒杯型 B鱼叉型 Yu 、田字型 T 、王字型 W 、桥型 Q门型 Me 、鼓型 Gu 、正伞型 Sz 、倒伞型 Sd7．什么叫双回路塔双回路塔有什么作用双回路塔就是在一基塔上架设两组导线的塔。

用途：（1）从甲地向乙地两组同时送电。

（2）从甲地向乙地一组送电而另一组备用，必要时可由乙地向甲地倒送。

（3）从甲地送出，到一定地点后则分别向乙地及丙地两处送。

介绍铁塔知识点总结图一、铁塔的分类铁塔根据用途的不同，可以分为电力铁塔和通信铁塔两大类。

1. 电力铁塔电力铁塔用于承载高压输电线路，根据不同的输电线路，电力铁塔可以分为直线塔、转角塔、终端塔等。

直线塔用于支撑电力线路的直线段，转角塔用于支撑电力线路的转角处，终端塔用于支撑输电线路末端。

电力铁塔应根据输电线路的技术规范和需求进行设计和建造，以确保输电线路的安全运行。

2. 通信铁塔通信铁塔用于承载无线通信设备，如手机信号基站、微波通信天线等。

通信铁塔按照结构形式和功能可以分为自立式铁塔、抱杆式铁塔、悬吊式铁塔等。

自立式铁塔是最常见的通信铁塔，它能够直接支撑通信设备并传输信号，通常用于城市和郊区地区。

抱杆式铁塔用于支撑通信设备，并通过横拉索固定在其他支撑物上。

悬吊式铁塔通常用于在特殊地理条件下，如山区和高原，安装通信设备。

二、铁塔的结构铁塔的结构通常由塔身、塔臂和基础三部分组成。

1. 塔身塔身是铁塔的主体支撑结构，一般呈四方形或六方形，由钢管焊接而成。

塔身的外表面通常喷涂或镀锌处理，以延长使用寿命。

2. 塔臂塔臂用于支撑电线、设备和其他附件。

塔臂通常由多段杆件组成，可根据需要调整长度和角度。

3. 基础基础是铁塔的支撑结构，负责将铁塔的重量传递到地基。

基础通常由混凝土或钢制成，其形式和尺寸取决于铁塔的高度和地理环境。

三、铁塔的材料铁塔通常由优质的钢材制成，主要包括角钢、工字钢、钢管等。

这些钢材具有良好的强度和耐腐蚀性能，能够满足铁塔在各种环境条件下的使用要求。

此外，为了提高铁塔的耐候性和美观性，通常会对铁塔进行热镀锌或喷涂处理。

四、铁塔的施工铁塔的施工通常包括选址、基础施工、组装和安装等步骤。

1. 选址选址是铁塔施工的第一步，需要根据土地使用规划和技术要求选择合适的地点。

2. 基础施工基础施工通常包括地基处理、模板安装、钢筋绑扎和混凝土浇筑等步骤。

基础的质量关系到铁塔的稳固性和安全性，因此需要严格按照设计要求进行施工。

铁塔：输电线路铁塔基础知识铁塔是高压输电线路中不可或缺的重要部分，它支撑着输电线路的导线和绝缘子，保证了输电线路的稳定运行。

本文将介绍铁塔的基础知识，包括铁塔的类型、结构、工艺以及使用注意事项。

铁塔的类型根据其结构形式和用途，铁塔可分为以下几种类型：1.直线塔：也称吊灯塔，其特点是形状简单、高度较高，用于支撑输电线路在平原或沙漠等地形平缓处使用。

2.角塔：也称转角塔或终端塔，用于输电线路方向变更处的支撑。

3.中间塔：位于输电线路的中间，用于分段支撑导线和绝缘子。

4.终端塔：用于接入电源或负载处，其结构和中间塔相似。

铁塔的结构铁塔主要由塔筒、平台、支架和地线组成。

1.塔筒：也称塔身，是铁塔的主体，主要用于支撑输电线路的导线和绝缘子。

2.平台：位于塔筒上部或中部，用于维修绝缘子。

3.支架：位于塔筒下部，主要用于支撑地线，保证电流安全通过地面。

4.地线：放置在支架上，与地面相连接，主要用于保护输电线路及其周围环境。

铁塔的工艺铁塔的制造工艺主要分为以下几个步骤：1.材料准备：根据设计要求，选用合适的材料进行加工。

2.焊接：采用电弧焊接或气体保护焊接技术将各种零部件进行连接，形成塔身。

3.热处理：对已焊接的塔身进行调质或正火处理，提高其耐腐蚀性和抗拉强度。

4.喷涂：对经过热处理的塔身进行喷涂，以防止腐蚀和氧化。

铁塔的制造工艺对塔的质量和稳定性有着至关重要的影响，一般来说，制造工艺越精细，铁塔的使用寿命就越长。

铁塔的注意事项1.铁塔的维护和检修要遵循相关规定，不得擅自操作。

2.铁塔在使用过程中应定期对其进行检查和维修，以保证其结构稳定性。

3.在选址和施工时，应考虑地形、地质等因素，确保铁塔的抗风稳定性和地震安全性。

4.根据铁塔的用途和要求，选用适当的材料进行制造和加工。

5.铁塔在使用过程中，应注意防止盗窃和损坏。

综上所述，铁塔是输电线路的核心组成部分，选择适当的铁塔类型和合理的施工方式，对于保障输电线路的安全稳定运行具有重要作用。

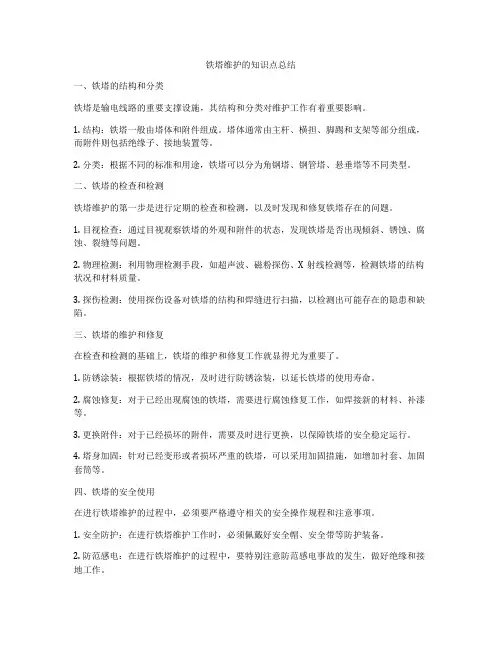

铁塔维护的知识点总结一、铁塔的结构和分类铁塔是输电线路的重要支撑设施，其结构和分类对维护工作有着重要影响。

1. 结构：铁塔一般由塔体和附件组成。

塔体通常由主杆、横担、脚踢和支架等部分组成，而附件则包括绝缘子、接地装置等。

2. 分类：根据不同的标准和用途，铁塔可以分为角钢塔、钢管塔、悬垂塔等不同类型。

二、铁塔的检查和检测铁塔维护的第一步是进行定期的检查和检测，以及时发现和修复铁塔存在的问题。

1. 目视检查：通过目视观察铁塔的外观和附件的状态，发现铁塔是否出现倾斜、锈蚀、腐蚀、裂缝等问题。

2. 物理检测：利用物理检测手段，如超声波、磁粉探伤、X射线检测等，检测铁塔的结构状况和材料质量。

3. 探伤检测：使用探伤设备对铁塔的结构和焊缝进行扫描，以检测出可能存在的隐患和缺陷。

三、铁塔的维护和修复在检查和检测的基础上，铁塔的维护和修复工作就显得尤为重要了。

1. 防锈涂装：根据铁塔的情况，及时进行防锈涂装，以延长铁塔的使用寿命。

2. 腐蚀修复：对于已经出现腐蚀的铁塔，需要进行腐蚀修复工作，如焊接新的材料、补漆等。

3. 更换附件：对于已经损坏的附件，需要及时进行更换，以保障铁塔的安全稳定运行。

4. 塔身加固：针对已经变形或者损坏严重的铁塔，可以采用加固措施，如增加衬套、加固套筒等。

四、铁塔的安全使用在进行铁塔维护的过程中，必须要严格遵守相关的安全操作规程和注意事项。

1. 安全防护：在进行铁塔维护工作时，必须佩戴好安全帽、安全带等防护装备。

2. 防范感电：在进行铁塔维护的过程中，要特别注意防范感电事故的发生，做好绝缘和接地工作。

3. 遵守规程：严格遵守相关的操作规程和规范，加强团队协作和沟通，确保维护工作的安全进行。

五、应急救援和灾害处理在一些特殊情况下，比如发生自然灾害或者其他意外情况时，需要及时进行应急救援和灾害处理工作。

1. 应急预案：制定完善的应急预案，包括人员疏散、物资储备、应急救援等方面。

2. 灾害处理：当发生灾害时，需要及时处理受损的铁塔，确保输电线路的稳定运行。

输电线路铁塔输电线路塔是支持高压或超高压架空送电线路的导线和避雷线的构筑物。

类型根据在线路上的位置、作用及受力情况分类如表：还可根据不同的电压等级、线路回路数、导线及避雷线的布置方式、材料及结构形式来确定塔的名称，例如:220千伏单回路导线水平排列的门型耐张跨越塔。

常见的悬垂型塔或耐张型塔如图。

500千伏台山电厂至香山输变电工程的崖门大跨越钢管塔，该塔位于新会区西江崖门边，在两岸各建一高塔，两座高塔跨越距离2.5公里，塔高215.5米，所用钢管直径达1.58米，单塔重1650吨。

常见的悬垂型塔或耐张型塔, 崖门大跨越钢管塔塔的尺寸和档距须满足电路要求：导线与地面、建筑物、树木、铁路、公路、河流以及其他架空线路之间，导线与导线、导线与避雷线之间，均应保持必要的最小安全距离。

避雷线对导线的保护角及使用双避雷线时两根避雷线之间的水平最小距离应满足有关规定。

荷载输电线路塔主要承受风荷载、冰荷载、线拉力、恒荷载、安装或检修时的人员及工具重以及断线、地震作用等荷载。

设计时应考虑这些荷载在不同气象条件下的合理组合，恒荷载包括塔、线、金具、绝缘子的重量及线的角度合力、顺线不平衡张力等。

断线荷载在考虑断线根数（一般不考虑同时断导线及避雷线）、断线张力的大小及断线时的气象条件等方面，各国均有不同的规定。

结构计算塔一般均简化为静态进行分析，对于风、断线、地震等动荷载，通常在静力分析的基础上，分别乘以风振系数、断线冲击系数、地震力反应系数来考虑动力作用。

输电线路塔的内力计算，与塔式结构和桅式结构相同，但须考虑下列两个问题：①导线风荷载对塔的作用。

由于导线的支点间距较大（一般为200～800米）而横向摆动的周期较长（一般为5秒左右）,故应考虑风沿导线的不均匀分布及导线对塔的动力效应。

20世纪60年代初，许多国家的电力部门曾用实际的试验线路来测定导线在大风作用下的最大响应，并据此制订了实用计算法，其中有的已纳入本国的规程，但是由于受地形、测量仪器的精度、分析水平等各种因素的限制，这些实用计算方法还不能精确反映出真实情况。

铁塔基本知识（北京齐天盛达电力科技有限公司）。

第一节基本概念1.铁塔为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接。

塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1.按铁塔在线路中的位置和作用分类（重要）1.1直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

输电线路铁塔小常识2010年4月12日 15:06:32 点击率：15 来源：本站原创【大中小】核心提示：输电线路铁塔简称电力铁塔。

按照形状，输电线路铁塔一般分为酒杯型、猫头型、上字型、干字型和桶型五种，按用途分为耐张塔、直线塔、转角塔、换位塔（更换导线相位位置塔）、终端塔和跨越塔等。

它们的结构特点是各种塔型均属空间桁架结构，杆件主要由单根等边角钢或组合角钢组输电线路铁塔简称电力铁塔。

按照形状，输电线路铁塔一般分为酒杯型、猫头型、上字型、干字型和桶型五种，按用途分为耐张塔、直线塔、转角塔、换位塔（更换导线相位位置塔）、终端塔和跨越塔等。

它们的结构特点是各种塔型均属空间桁架结构，杆件主要由单根等边角钢或组合角钢组成，材料一般使用Q235（A3F）和Q345（16Mn）两种，杆件间连接采用粗制螺栓，靠螺栓受剪力连接，整个塔由角钢、连接钢板和螺栓组成，个别部件如塔脚等由几块钢板焊接成一个组合件，因此热镀锌防腐、运输和施工架设极为方便。

输电线路铁塔是输送电力的关键产品，其质量的好坏直接影响着公共安全，国家已将其纳入生产许可证管理的范畴。

选购输电线路铁塔时，应注意以下几个方面：1、尽可能选择已取得生产许可证企业生产的产品，必要时应向企业索要生产许可证证书；2、从外观查验输电线路铁塔表面镀锌质量。

按照国家标准要求，镀锌表面应具有实用性光滑，在连接处不允许有毛刺、滴瘤和多余结块，并不得有酸洗或露铁等缺陷。

3、输电线路铁塔选用钢材的质量也非常重要。

使用者可向供应商索取钢材质量化学成分检验报告，查看是否符合国家标准要求。

4、新设计的输电线路铁塔应进行试组装，检验是否缺少零件，安装是否符合图纸要求。

5、购买时，要注意查看对方近期的检验报告。

如果有外协加工，应查看企业对外协加工的进厂检验。

一文秒懂各种输电铁塔1、输电线路由哪几部分构成?大家对输电线路一定不陌生，在城市钢铁森林里，在乡村小道上，我们经常能看见很多输电塔和电线杆。

其实，它们专业的叫法是架空电力线路。

目前，高压输电和乡村配电线路大多采用架空线路。

架空线路构成：导线、绝缘子、金具、杆塔及其基础、避雷线和接地装置等。

导线：传导电流，它是线路的基本部分。

绝缘子：在导线在传导电流时，保持三相之间互相绝缘，并对地绝缘。

杆塔：是为了架设导线，以使导线对地及其三相之间均有一定距离。

金具：连接导线和绝缘子等，把它们安装于杆塔上的金属附件。

避雷线：防止雷直接击落在导线上。

接地装置：连接避雷线与土壤，把雷电流引入地下。

PS：其实，除了我们日常能看见的架空电力线路，还有很多地下电缆哟。

电缆占地小、输电可靠、抗干扰能力强，但普通人很难见一回呢。

2、高压、超高压、特高压……为什么要分那么多电压等级?电力工业发展初期，发电厂一般建在电力用户附近。

随着电力生产规模和负荷中心规模的扩大，输电容量也越来越大，输电电压就越来越高啦。

在我国，输电网电压等级一般分为高压、超高压和特高压。

交流电压等级中，高压指110千伏和220千伏;超高压指330千伏、500千伏和750千伏;特高压指1000千伏。

直流电压等级中，超高压指±500千伏和±660千伏，特高压指±800千伏。

其中1000千伏交流电压已成为国标标称电压。

3、怎么一眼看穿线路电压等级?对于普通非电力专业的人来说，不同的电压等级如何用肉眼来区分呢?绝缘子片数越多，电压等级越高。

在海拔高度1000米及以下地区，不同电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘子片数分别是：110千伏7片，220千伏13片，330千伏17片，500千伏25片，750千伏32片。

看杆塔、望线路高电压等级的线路需要更大的安全距离，要被架得很高，而只有铁塔才能有能力负担重达数十吨的线路哦。

高压铁塔知识点总结一、高压铁塔的定义高压铁塔是指用于支撑和传输高压输电线路的一种特殊的铁塔结构。

其主要功能是承受高压输电线路的重量和风力荷载，保障输电线路的安全稳定运行。

二、高压铁塔的结构1. 钢管塔钢管塔是高压铁塔的一种常见结构形式，其主要由钢管组成，通常采用焊接或螺栓连接方式组装成塔身。

钢管塔比较轻巧，适用于高大跨越的输电线路。

2. 角钢塔角钢塔是另一种常见的高压铁塔结构，其主要由角钢材料焊接或螺栓连接而成。

角钢塔结构简单、稳定，适用于中小跨越的输电线路。

3. 组合塔组合塔是一种采用不同形式的材料结构组合而成的高压铁塔，通常包括角钢、钢管等材料。

组合塔结构稳定，适用于复杂的地形和气候条件下的输电线路。

三、高压铁塔的分类1. 按材料分类高压铁塔可以根据所采用的材料进行分类，包括角钢塔、钢管塔、组合塔等。

2. 按用途分类高压铁塔可以根据其用途进行分类，包括导线塔、耐张塔、角钢桁架塔等。

3. 按结构形式分类高压铁塔可以根据其结构形式进行分类，包括直线塔、角钢桁架塔、耐张塔等。

四、高压铁塔的主要性能指标1. 承载能力高压铁塔的承载能力是其最重要的性能指标之一，其主要表现为塔身的最大受力能力和整体稳定性。

2. 抗风性能高压铁塔在遭受强风作用时需要具有较强的抗风能力，以保证输电线路的安全稳定运行。

3. 耐腐蚀性能高压铁塔通常位于户外，需要具有较强的耐腐蚀性能，以抵御大气环境对其材料的腐蚀作用。

4. 施工和维护便捷性高压铁塔需要具有较好的施工和维护便捷性，以降低施工和维护成本。

五、高压铁塔的制造工艺1. 材料选用高压铁塔的主要材料包括钢材、焊接材料、防腐涂料等。

制造工艺中需要选用优质的材料，并根据设计要求进行加工和处理。

2. 制造工艺高压铁塔的制造工艺包括下料、焊接、打磨、热镀锌、防腐涂装等环节。

制造工艺需要严格按照设计要求进行操作，保证高压铁塔的质量和性能。

3. 质量控制制造过程中需要进行严格的质量控制，包括原材料的检验、焊缝质量的检测、热镀锌和涂装的质量检查等，以确保高压铁塔的质量和安全性能。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔基本知识第一节基本概念1.铁塔为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接。

塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1.按铁塔在线路中的位置和作用分类（重要）1.1直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

铁塔基础知识(总20页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一章铁塔概述第一节基本概念1.为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1.按铁塔在线路中的位置和作用分类（重要）直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

【输电工程】电力铁塔的基本知识，组成部分等相关介绍架空输电线路的主支撑单元为输电铁塔。

输电铁塔必须在足够的安全高度从地面上携带重型传输导线。

除此之外，所有的塔都必须承受各种各样的自然灾害。

因此输电铁塔设计是一项重要的工程工作，其中三个基本的工程概念、土木、机电工程概念同样适用。

输电铁塔的组成部分1.输电铁塔的峰值2.输电铁塔的横臂3.输电塔臂4.输电塔笼5.输电塔身6.输电塔体7.桩/锚杆螺栓和输电塔的底板组件。

输电塔峰值顶交叉臂上方的部分称为输电塔峰值。

一般接地屏蔽线连接到这个峰的顶端。

输电塔横臂输电塔的横臂保持传输导体。

横臂的尺寸取决于传输电压的水平，配置和应力分布的最小成形角。

输电塔笼塔体和峰顶之间的部分被称为输电塔笼。

塔的该部分保持横臂。

输电塔体从底部到地面的部分被称为输电塔体。

塔的这一部分对维持传输线底部导体的所需的接地间隙起着至关重要的作用。

输电塔设计在设计输电塔时，要注意以下几点：1.最低导体点在地平面以上的最小离地间隙。

2.绝缘子串的长度。

3.导体之间和导体与塔之间保持的最小间隙。

4.接地线相对于最外导体的位置。

5.中间跨距间隙要考虑导体的动态行为和线路的减轻保护。

为了通过考虑上述几点来确定实际的输电塔高度，我们将塔的总高度分为四个部分：1.最小允许离地间隙（H1）2.导体最大垂度（H2）3.顶部和底部导体之间的垂直间距（H3）4.接地线和顶部导线（H4）之间的垂直间隙。

输电塔类型根据不同的考虑，存在不同类型的输电塔。

传输线按照可用的走廊。

由于最短距离的不可用，直接走廊传输线在阻塞来临时必须偏离其直线方向。

在长传输线的总长度中可以存在多个偏离点。

根据偏差角度有四种类型的输电塔：A型塔-偏差角度0度到2度。

B型塔-偏差角2度到15度。

C型塔-偏差角15度至30度。

D型塔-偏差角30度至60度。

根据导体在横臂上施加的力，输电塔可以以另一种方式分类：切线悬挂塔，一般为A型塔。

角塔或张拉塔或有时称为断面塔。
