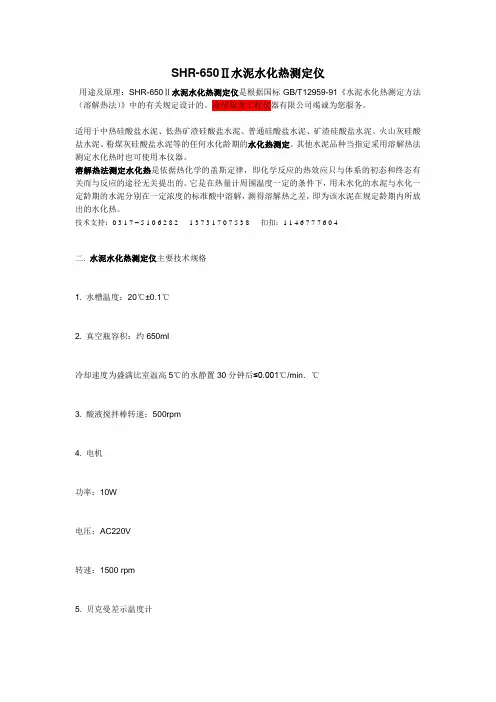

SHR-650Ⅱ水泥水化热测定仪用途及原理：SHR-650Ⅱ水泥水化热测定仪是根据国标GB/T12959-91《水泥水化热测定方法（溶解热法）》中的有关规定设计的。
沧州筑龙工程仪器有限公司竭诚为您服务。
适用于中热硅酸盐水泥、低热矿渣硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥等的任何水化龄期的水化热测定。
其他水泥品种当指定采用溶解热法测定水化热时也可使用本仪器。
溶解热法测定水化热是依据热化学的盖斯定律，即化学反应的热效应只与体系的初态和终态有关而与反应的途径无关提出的。
它是在热量计周围温度一定的条件下，用未水化的水泥与水化一定龄期的水泥分别在一定浓度的标准酸中溶解，测得溶解热之差，即为该水泥在规定龄期内所放出的水化热。
技术支持：0 3 1 7 – 5 1 0 6 2 8 2 1 3 7 3 1 7 0 7 5 3 8 扣扣：1 1 4 6 7 7 7 6 0 4二. 水泥水化热测定仪主要技术规格1. 水槽温度：20℃±0.1℃2. 真空瓶容积：约650ml冷却速度为盛满比室温高5℃的水静置30分钟后≤0.001℃/min．℃3. 酸液搅拌棒转速：500rpm4. 电机功率：10W电压：AC220V转速：1500 rpm5. 贝克曼差示温度计示差范围：5~6℃分度值：0.01℃6. 仪器外形尺寸（长×宽×高mm）：700×500×7607. 仪器净重：80kg三. 水泥水化热测定仪结构650Ⅱ型产品相当于两台单个的650型产品合并而成，650Ⅱ型可以同时进行两份试验，比650型单头机型效率更高。
它主要由以下部分构成：1. 恒温水槽部分：恒温水槽是一只深约30cm，容积大约为60升的容器，槽内装有放置试验内筒的筒座，附有一根控制水槽水面高度的溢流管和一根放水管，在放水管口装有放水阀。
恒温水槽安置在壳体内，恒温水槽底部有隔热性能良好的隔热层，上部装有盖板。
水泥水化热的试验方法*水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪技术支持：0 3 1 7 – 5 1 0 6 2 8 2 1 3 7 3 1 7 0 7 5 3 8 扣扣：1 1 4 6 7 7 7 6 0 42. 试验内筒部分：试验内筒由筒体、筒盖、泡沫塑料隔热套、真空瓶、贝克曼差示温度计和加料漏斗等组成。
试验内筒可沿着筒座上的滑槽上下移动，移至最下面位置时将试验内筒转动一个角度，即可将其固定在该位置上。
筒座上方有3个定位块，可用来精确地调整试验内筒的位置（仪器出厂时已调试好，一般不需改动）。
筒体、筒盖、筒座均用不锈钢材料制成。
筒体内放置隔热套和真空瓶，真空瓶内有耐酸内衬，内衬用于盛放试验用酸液，内衬清洗后重复使用。
真空瓶及内衬用固定在筒盖下面的软木瓶塞封闭隔热。
瓶塞上有3个孔，分别插入贝克曼温度计、酸液搅拌棒和加料漏斗。
筒体和筒盖间用O形密封圈密封，拧紧筒盖上的蝶形螺母后可保证水槽内的水不渗入筒内。
3. 动力部分：动力部分的每个头内部都由两台电机、电机套、横梁、大小皮带轮、冷却管、水槽搅拌棒、酸液搅拌棒、主轴、夹头、同步皮带等组成。
电机套固定在水槽部分盖板上，两台电机装在电机套内腔，下部电机用联轴节直接装有水槽搅拌棒，上部电机装有小皮带轮，横梁套在电机套外圈，可绕电机轴线转动以调整搅拌棒位置。
调整后，转动横梁上的锁紧手柄可锁定横梁位置。
横梁的另一端的主轴孔内装有轴承和主轴套，主轴套内有一根能上下移动的主轴，通过调节轴上的固定螺钉可上下移动主轴，即可调节搅拌棒在真空瓶内的高低位置。
主轴下端装有夹头，酸液搅拌棒在真空瓶内穿过筒盖的孔夹紧在夹头上。
主轴套上端装有大皮带轮，由同步带带动。
电机周围有冷却管加以冷却。
水泥水化热的试验方法*水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪技术支持：0 3 1 7 – 5 1 0 6 2 8 2 1 3 7 3 1 7 0 7 5 3 8 扣扣：1 1 4 6 7 7 7 6 0 44. 控制部分控制部分由控制仪、温度传感器和加热管组成。
加热管安装在恒温水槽内，温度传感器插在水槽盖板上的插孔里。
控制仪上有温度显示，出厂时已调整到20℃±0.1℃上，用户一般不需调整。
控制仪上有控制左右头的水槽搅拌棒和酸液搅拌棒转动的钮子开关，可根据需要分别予以开关。
四. 水泥水化热测定仪仪器的安装和使用1. 仪器必须安放在温度为20±1℃的恒温室内并放置在水平的工作台上，台上垫4~5mm橡胶板。
2. 用合适的软胶管或塑料管将仪器后侧的电机冷却管进水口与冷水源（自来水或恒温水浴）连接好，出水管可接入恒温水浴或下水道。
将溢流管、放水管接入下水道。
关闭放水阀。
检查各管道是否畅通。
向水槽内加水至溢流管出水为止。
3. 在试验开始时，应将试验内筒从水槽内提升至水面以上位置固定好，打开试验内筒筒盖，将真空瓶、耐酸内衬、酸液搅拌棒放入内筒，将试验筒盖盖好，并拧紧蝶形螺母，密封筒盖，再将内筒慢慢沉入水中固定。
4. 将温度传感器插入水槽盖板上的插孔内并联接到控制仪，将其它各插件联接到控制仪相应插口。
接通电源，检查接地是否可靠，打开控制仪电源开关。
5. 当水槽内水温高于20.1℃时，应慢慢地向水槽内放入冰块或冷水，待温度略底于20℃时即停止，此时，系统会自动将水温升至标准规定温度，并保持恒温。
6. 松开横梁上的锁紧手柄，将横梁转到使主轴与酸液搅拌棒在同一轴线上的位置，松开夹头，将搅拌棒向上提升装入夹头内，调整好酸液搅拌棒的高度位置后拧紧夹头，微调横梁转角，使酸液搅拌棒与筒盖上的孔同心，锁紧横梁上的锁紧手柄。
装好贝克曼差示温度计和装料漏斗。
水泥水化热的试验方法*水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪7. 按试验标准规定步骤完成操作。
8. 试验完成后，首先逐一关闭各部动作，再关掉总电源开关。
拔下电源插头，再依次取出贝克曼差示温度计、装料漏斗、酸液搅拌棒、耐酸内衬等，清洗干净后妥善保存以备后用。
试验内筒盖好后放置在筒座下面位置，盖好水槽活动盖板。
五.水泥水化热测定仪注意事项1. 禁止在水槽内没有加水的情况下接通电源，进行操作，以防意外。
2. 向水槽内加水前应先将试验内筒的筒盖盖好密封，并移至筒座底部的位置放好，防止加满水后再放入试验内筒时，溢流管来不及排水，大量的水从水槽上面外溢。
3. 从主轴夹头上装卸酸液搅拌棒时应小心操作，防止酸液搅拌棒从高处跌落至真空瓶内，损坏真空瓶。
4. 贝克曼温度计插入酸液部分及软木瓶塞表面应均匀涂覆石蜡等防酸涂料，试验前应仔细检查防酸涂层是否完好。
技术支持：0 3 1 7 – 5 1 0 6 2 8 2 1 3 7 3 1 7 0 7 5 3 8 扣扣：1 1 4 6 7 7 7 6 0 4附录一贝克曼温度计补充使用说明1. 此补充使用说明可用以帮助理解贝克曼温度计生产厂编写的使用说明书及国家标准中关于贝克曼温度计调零点的叙述，供试验人员参考使用。
2. 贝克曼温度计结构图示3. 贝克曼温度计副标度读法：轻轻倒转贝克曼温度计（感温泡向上），使备用泡内的水银集中在左边单侧玻璃管内，使用10倍左右的放大镜，可以读至0.1℃精度的副标度温度（每格示值2℃）。
注意：1.倒转贝克曼温度计读数时应确保毛细管内水银不流入备用泡。
2. 倒转贝克曼温度计动作要轻，避免备用泡内水银落入毛细管。
4. 水泥水化热试验前，应按国家标准GB/T12959-91规定对贝克曼温度计进行调零。
方法如下：4.1 首先应控制试验环境温度，使其保持在20±1℃之内，在开始调零至试验结束均应保持此温度，并尽量减少温度波动范围。
4.2 所谓调零实际是指在试验环境温度下（如20.5℃），通过调整感温泡和备用泡内的水银量的分配比例（即水银量的调整，详见贝克曼温度计生产厂的说明书），使贝克曼温度计主标度值（即水银柱读数）保持在主标度上0℃附近的某一处，记下此微小读数，（尽量精确，如0.015℃，以便使可测量温度范围扩大），同时记录下副标度上的读数（20.5℃试验环境下读数一般在14.5℃左右）。
4.3 国家标准GB/T12959-91中所指贝氏温度计0℃时相应的摄氏温度，及国家标准GB/T12959-91附录表中所指贝氏温度计等于普通温度计的温度P，即为以上4.2条目中主标度及副标度上两个读数之和。
例如，0.015℃+14.5℃=14.515℃，记录下此值，即P=14.515。
以后在计算水化仪的热容量C时会用到此值。
（Ta=Qa+P）。
技术支持：0 3 1 7 – 5 1 0 6 2 8 2 1 3 7 3 1 7 0 7 5 3 8 扣扣：1 1 4 6 7 7 7 6 0 4水泥水化热的试验方法*水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热测定仪水泥水化热试验方法（直接法）标准类型中华人民共和国国家标准标准号GB2022－80代替标准号原JC139-67作废标准正文本标准适用于测定水泥水化热。
本标准是在热量计周围温度不变条件下，直接测定热量计内水泥胶砂温度的变化，计算热量计内积蓄和散失热量的总和，从而求得水泥水化7天内的水化热（单位是卡／克）。
注：水泥水化7天今期的水化热可按附录方法推算，但试验结果有争议时，以实测法为准。
一、仪器设备1．热量计（1）保温瓶：可用备有软木塞的五磅广口保温瓶，内深约22厘米，内径为8．5 厘米。
（2）截锥形圆筒：用厚约0．5毫米的铜皮或白铁皮制成，高17厘米，上口径7．5 厘米，底径为6．5厘米。
（3）长尾温度计：0－50℃，刻度精确至0．1℃。
2．恒温水槽水槽容积可根据安放热量计的数量及温度易于控制的原则而定，水槽内水的温度应准确控制在20±0．1℃，水槽应装有下列附件：（1）搅拌器。
（2）温度控制装置：可采用低压电热丝及电子继电器等自动控制。
（3）温度计：精确度为±0．1℃。
（4）固定热量计用的支架与夹具。
二、准备工作3．温度计：须在15、20、25，30、35及40℃范围内，用标准温度计进行校核。
4?软木塞盆：为防止热量计的软木塞盖渗水或吸水，其上、下走向及周围应用蜡涂封。
较大孔洞可先用胶泥堵封，然后再涂蜡。
封蜡前先将软木塞中心钻一插温度计用的小孔并称重，底面封蜡后再称其重以求得蜡重，然后在小孔中插入温度计。
温度计插入的深度应为热量计中心稍低一些。
离软木塞底面约12厘米，最后再用蜡封软木塞上表面以及其与温度计间的空隙。
5．套管：温度计在插入水泥胶砂中时，必须先插入一端封口的薄玻璃营管或铜套管，其内径较温度计大约2毫米，长约12厘米，以免温度计与水泥胶砂直接接触。
