吧椅结构图(榫卯结构、三视图)

中国传统家具榫卯结构图纸大全古代的木工技艺一直是中国古典家具中令人神往的一面，木工运用巧妙的构思创造出传奇般的榫卯结构。

中国工匠从基本的榫卯结构中天才地发展出千变万化的各种形式。

随着对中国古典家具的深入研究，新的榫卯结构仍不断地被发现中，而且往往是复原工作中的木工赞叹不已。

粽角榫--俗称三碰肩说明：1、常用于柜、桌等无缩腰结构的家具，是面板与腿连接的常用榫；2、要注意留“抬肩”。

半榫人字肩单面留夹皮注：外面人字肩，夹皮；里面直肩。

说明：1、由于半榫强度不如透榫，留夹皮可以不损失榫卯深度，增大胶粘面积；2、使榫孔料少受损伤，最大限度增加外皮强度；3、常用于腿枨连接，有透榫、半榫之分。

半榫人字肩单面留卯舌注：外面人字肩，里面直肩。

说明：1、常用于腿枨连接；2、榫孔外皮剔除人字肩时，里面要留有“舌头”，以增加腿外皮的强度。

完全剔除易使腿部强度受损；3、刹肩时不能再尖角外留有锯痕（俗称耗子尾巴）。

大割肩榫说明：1、此榫常用于面板攒边结构；2、常为透榫，如在表面雕花，则使用半榫，但半榫要尽量深些，且采用双榫或抄手榫以增加结构强度；3、面边超宽的大画案类家具，榫根处留减榫，以防止面边卷翘，加强榫的牢固程度；4、透榫宽度不宜过大，应比面边宽度尺寸1/2少2-5mm。

夹头榫说明：1、此结构常用于案形结构牙板与腿的连接，牙板与牙头攒成一体，里面开有凹槽，装配时牙板沿腿子中间凹槽自上而下推入；2、用于圆腿桌案时，牙板中心线与腿子中心线重叠。

挂钩楔钉榫注：底面被楔向上挤。

说明：1、此榫常用于霸王枨与桌腿连接，以增强桌腿稳定性及牢固程度；2、霸王枨与桌腿形成45°角，一端有挂钩榫，插入榫孔后向上推，用下面的楔钉将榫推向上部，形成挂钩；另一端则与面带底面用销钉连接。

除销钉外，常刻口顶住穿带，以使霸王枨定位。

单插皮透榫减榫说明：1、此结构常用于门边与抹头连接；2、减榫时注意留出堵槽部分。

楔钉双头扣手榫说明：1、此结构常用于弯料相接，如圈椅椅圈等；2、双头扣手榫俗称“巴掌榫”，《明式家具研究》里称之为楔钉榫，即将榫舌插入对方槽内，最后加入楔钉。

中国古典家具常见的几种榫卯结构中国古典家具发展到了明清之际，除部分民间家具外，大部分宫家具及城市高档家具均采用了南洋的硬质木料，外表经水磨汤蜡处理，非常华美。

而内部则处理成半榫、闷钉、抄手榫等形式，保存外观的纹理齐整、线条顺畅。

圈口穿销是一种比较少见的结构，做工十分讲究，明代黄花梨万历柜及圈椅上应用，可作鉴定断代的依据。

半榫破头楔破头楔用在半榫之内，易入难出。

破头楔一旦在半眼的卯里撑开后，榫头将很难再退出，是一种没有可逆性的独特而坚固的结构，最适宜用在像抽屉桌桌面下的矮老等悬垂而负重的部件上。

这种作法不常使用，因为它没法修复，被称为“绝户活”。

中国古典家具结构方法──挤楔楔是一种-头宽厚，一头窄薄的三角型木片，将其打入榫卯之间，使二者结合严密，榫卯结合时，榫的尺寸要小于眼，二者之间的缝隙则须由挤楔备严，以使之坚固。

挤楔兼有调整部件相关位置的作用。

明式官帽椅上的管门钉苏式家具通身无一处透榫，也不施胶，只是在几个关键部位用几枚竹钉来固定。

这种竹钉俗称“管门钉”，取自古代管城门的兵士“管门丁”之意。

如图中所示，搭脑与扶手上的四颗竹钉其实起到了固定全身的作用走马销“走马”源于古建术语“走马板”，是活动自由的意思。

走马销是栽销的一种，即在两顺材之间，用燕尾状栽销连接，其巧妙的结构，可使二都既紧密结合，又可拆卸自如，所以又名“仙人脱靴”。

是罗汉床围板、太师椅扶手上最常见的方便用销。

穿销穿销是在栽销的基础上延长其一端，使其贯穿于牙板的内铡，一般穿销通常有梯形的角度，边沿有燕尾形的榫口，可在增强部件强度的同时，管束其干缩湿涨的方向，使二木永远贴紧。

栽销是在两顺向木材之间凿眼垂直栽上的薄方木片，以联结固定二者间的位置。

如在桌面心板之间，床牙板与大边之间等等。

半粘牙板用钉常见有清初精美的吴式家具，通身无一处透榫，也不施胶。

只是在几个关键部位用三两枚钉来固定。

历经数百年后仍完好如初。

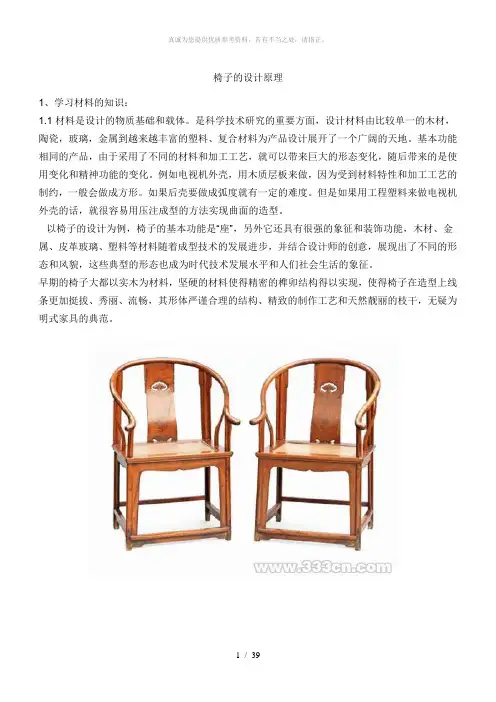

椅子的设计原理1、学习材料的知识：1.1材料是设计的物质基础和载体。

是科学技术研究的重要方面，设计材料由比较单一的木材，陶瓷，玻璃，金属到越来越丰富的塑料、复合材料为产品设计展开了一个广阔的天地。

基本功能相同的产品，由于采用了不同的材料和加工工艺，就可以带来巨大的形态变化，随后带来的是使用变化和精神功能的变化。

例如电视机外壳，用木质层板来做，因为受到材料特性和加工工艺的制约，一般会做成方形。

如果后壳要做成弧度就有一定的难度。

但是如果用工程塑料来做电视机外壳的话，就很容易用压注成型的方法实现曲面的造型。

以椅子的设计为例，椅子的基本功能是“座”，另外它还具有很强的象征和装饰功能，木材、金属、皮革玻璃、塑料等材料随着成型技术的发展进步，并结合设计师的创意，展现出了不同的形态和风貌，这些典型的形态也成为时代技术发展水平和人们社会生活的象征。

早期的椅子大都以实木为材料，坚硬的材料使得精密的榫卯结构得以实现，使得椅子在造型上线条更加挺拔、秀丽、流畅，其形体严谨合理的结构、精致的制作工艺和天然靓丽的枝干，无疑为明式家具的典范。

（现代式太师椅）20世纪三四十年代以后，由于合成树脂的迅速发展和高频胶核技术的应用，产生了一种新的椅子形态——胶合板椅。

它改变了原有木材的特性，其结构、强度等均发生了变化，形成了一种新的造型风格。

例如下面的LCM椅子。

1941年，设计师查而斯和伊姆斯在家具设计中用胶合板为材料进行椅子设计，引起了评委的注意，并因此拿了比赛的第一名。

由马歇尔.布劳耶设计的瓦西里椅是世界上第一个以标准件构成的钢管椅，突破了木质椅子造型的范围，压弯成型机和管材弯曲技术的出现，使得钢管本身的特性得以发挥，钢管有弹性、强度高，一致的弯曲半径给人一种有序和统一的美感。

塑料的发明给产品带来了前所未有的变化，如图所示，得S形的堆叠椅，是由威乐.潘顿设计的，采用塑料一次成型技术，造型优美，色彩艳丽，技术完善，让塑料制品拥有了更完美的品质。

古代明式家具三十三种榫卯结构图榫卯，是古典家具之魂，一榫一卯之间，一转一折之际，凝结着中国几千年传统家具文化的精粹，沉淀着流光回转中的经典家具款式的复合传承。

随着科技的发展，家具的灵魂榫卯结构早已被人们所淡忘，取而代之的是大工业生产阶段中的钉子和胶水，因为成本压缩后所获得的利益更为诱人。

我们一直以来都在宣传应传承中国古典家具制作中的木匠精神，此次我们希望通过这套33种榫卯模型，能使大家（尤其是红木从业者）拾起已被遗忘的灵魂，一起感受中国传承了几千年的传统家具文化，与我们共同弘扬中国古典家具制作中的木匠精神。

以下列33种榫卯结构实物实拍动态图展示（涵盖了古代榫卯结构当中最主要、实用、经典的款式结构）：1.楔钉榫2.挖烟袋锅榫3.夹头榫（腿足上端嵌夹牙条与牙头4.云型插肩榫（牙条、牙头分造）5.扇形插肩榫7.双榫粽角榫9.高束腰抱肩榫10.挂肩四面平榫11.圆柱丁字结合榫12.圆方结合裹腿13.圆柱二维直角交叉榫14.圆香几攒边打槽15.攒边打槽装板16.一腿三牙方桌结构17.抄手榫18.方材角结合床围子攒接万字19.方形家具腿足与方托泥的结合20.三根直材交叉21.加云子无束腰裹腿杌凳腿足与凳面结合22.插肩榫变形23.平板明榫角结合24.柜子底枨25.方材丁字结合（榫卯大进小出）26.厚板闷榫角结合27.厚板出透榫及榫舌拍抹头28.椅盘边抹与椅子腿足的结构29.直材交叉结合30.弧形直材十字交叉31..弧形面直材角结合32.走马销33.方材丁字形结合榫卯用大格肩传递红木文化，分享红木知识。
