榫卯结构种类及图片详解

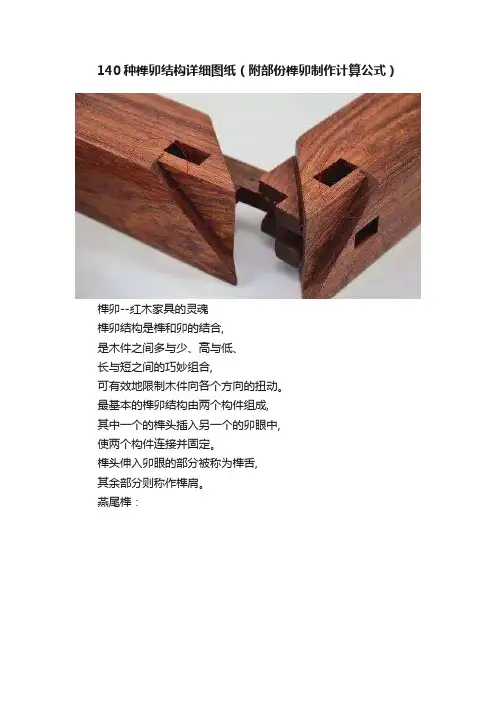

140种榫卯结构详细图纸（附部份榫卯制作计算公式）
榫卯--红木家具的灵魂
榫卯结构是榫和卯的结合,
是木件之间多与少、高与低、
长与短之间的巧妙组合,
可有效地限制木件向各个方向的扭动。

最基本的榫卯结构由两个构件组成,
其中一个的榫头插入另一个的卯眼中,
使两个构件连接并固定。

榫头伸入卯眼的部分被称为榫舌,
其余部分则称作榫肩。

燕尾榫：
半隐燕尾榫:
全隐燕尾榫:
口袋榫：
圆木销：
肩榫接合:
蝴蝶木销拼板:
方形木销贯穿带接合:
方形木销暗带接合:
穿带拼榫:
饼干榫：
斜角拼接:
三角形木销斜角接合:
斜角木销接合:
榫槽边角接合:
木板直角拼接:
木方平接:
木板平拼:
木板榫槽直角接合:
木板榫槽平接:
指接榫：
圆木销榫接:
其它：。

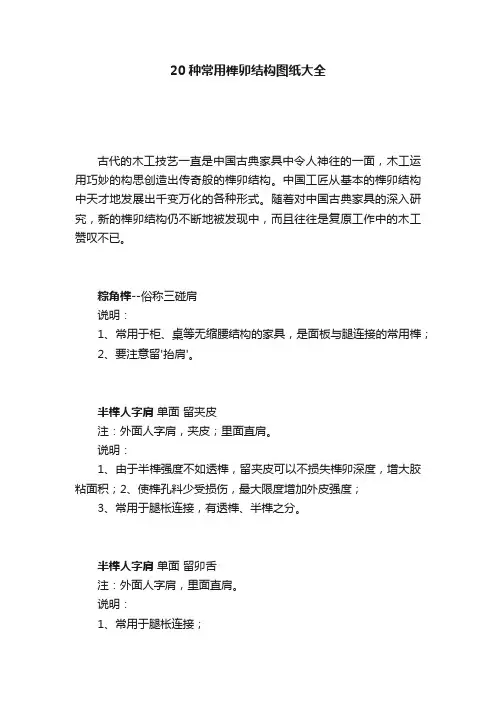

20种常用榫卯结构图纸大全古代的木工技艺一直是中国古典家具中令人神往的一面，木工运用巧妙的构思创造出传奇般的榫卯结构。

中国工匠从基本的榫卯结构中天才地发展出千变万化的各种形式。

随着对中国古典家具的深入研究，新的榫卯结构仍不断地被发现中，而且往往是复原工作中的木工赞叹不已。

粽角榫--俗称三碰肩说明：1、常用于柜、桌等无缩腰结构的家具，是面板与腿连接的常用榫；2、要注意留'抬肩'。

半榫人字肩单面留夹皮注：外面人字肩，夹皮；里面直肩。

说明：1、由于半榫强度不如透榫，留夹皮可以不损失榫卯深度，增大胶粘面积；2、使榫孔料少受损伤，最大限度增加外皮强度；3、常用于腿枨连接，有透榫、半榫之分。

半榫人字肩单面留卯舌注：外面人字肩，里面直肩。

说明：1、常用于腿枨连接；2、榫孔外皮剔除人字肩时，里面要留有'舌头'，以增加腿外皮的强度。

完全剔除易使腿部强度受损；（关注定制家网，每天免费学定制）3、刹肩时不能再尖角外留有锯痕（俗称耗子尾巴）。

大割肩榫说明：1、此榫常用于面板攒边结构；2、常为透榫，如在表面雕花，则使用半榫，但半榫要尽量深些，且采用双榫或抄手榫以增加结构强度；（关注定制家网，每天免费学定制）3、面边超宽的大画案类家具，榫根处留减榫，以防止面边卷翘，加强榫的牢固程度；4、透榫宽度不宜过大，应比面边宽度尺寸1/2少2-5mm。

夹头榫说明：1、此结构常用于案形结构牙板与腿的连接，牙板与牙头攒成一体，里面开有凹槽，装配时牙板沿腿子中间凹槽自上而下推入；2、用于圆腿桌案时，牙板中心线与腿子中心线重叠。

挂钩楔钉榫注：底面被楔向上挤。

说明：1、此榫常用于霸王枨与桌腿连接，以增强桌腿稳定性及牢固程度；2、霸王枨与桌腿形成45°角，一端有挂钩榫，插入榫孔后向上推，用下面的楔钉将榫推向上部，形成挂钩；另一端则与面带底面用销钉连接。

除销钉外，常刻口顶住穿带，以使霸王枨定位。

单插皮透榫减榫说明：1、此结构常用于门边与抹头连接；2、减榫时注意留出堵槽部分。

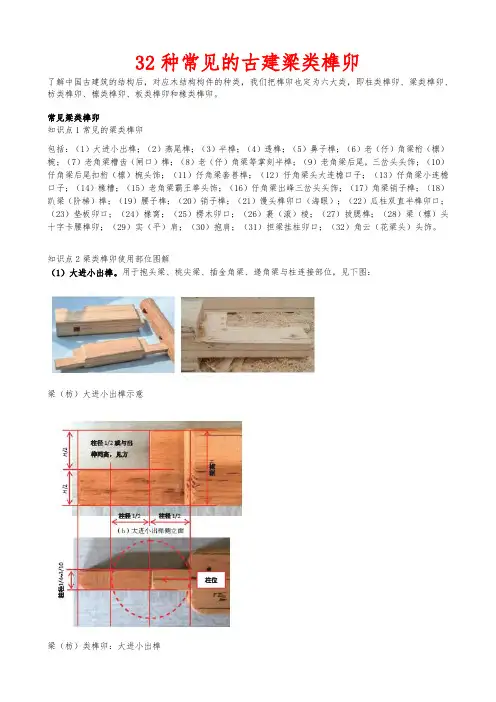

32种常见的古建梁类榫卯了解中国古建筑的结构后，对应木结构构件的种类，我们把榫卯也定为六大类，即柱类榫卯、梁类榫卯、枋类榫卯、檩类榫卯、板类榫卯和椽类榫卯。

常见梁类榫卯知识点1常见的梁类榫卯包括：（1）大进小出榫；（2）燕尾榫；（3）半榫；（4）透榫；（5）鼻子榫；（6）老（仔）角梁桁（檩）椀；（7）老角梁槽齿（闸口）榫；（8）老（仔）角梁等掌刻半榫；（9）老角梁后尾，三岔头头饰；（10）仔角梁后尾扣桁（檩）椀头饰；（11）仔角梁套兽榫；（12）仔角梁头大连檐口子；（13）仔角梁小连檐口子；（14）椽槽；（15）老角梁霸王拳头饰；（16）仔角梁出峰三岔头头饰；（17）角梁销子榫；（18）趴梁（阶梯）榫；（19）腰子榫；（20）销子榫；（21）馒头榫卯口（海眼）；（22）瓜柱双直半榫卯口；（23）垫板卯口；（24）椽窝；（25）楞木卯口；（26）裹（滚）棱；（27）拔腮榫；（28）梁（檩）头十字卡腰榫卯；（29）实（平）肩；（30）抱肩；（31）担梁挂柱卯口；（32）角云（花梁头）头饰。

知识点2梁类榫卯使用部位图解（1）大进小出榫。

用于抱头梁、桃尖梁、插金角梁、递角梁与柱连接部位，见下图：梁（枋）大进小出榫示意梁（枋）类榫卯：大进小出榫（2）燕尾榫。

用于随梁与柱子、梁与梁相连接的部位，见下图：梁（枋）类榫卯：燕尾（大头）榫（一）注：A=1/4 ～ 3/10D；a=0.8A；① =1/4 ～ 3/10D；D 为柱径。

榫头尺寸：燕尾榫头上端头部宽为柱径的 1/4 ～ 3/10，上端根部按头部宽 1/10 各向两侧收“乍”，榫头长同榫头上端头部宽；枋子榫头下端除长同上端外，榫宽由上端榫两侧各按 1/10 向内收“溜”；榫头高同枋子高。

带袖肩燕尾榫其袖肩部分长按 1/8 柱径，宽按榫头上端头部宽，高同榫头高。

榫肩做法：两种，一种为撞肩做法，常用；另一种为回肩做法，不常用。

撞肩做法：设燕尾榫榫根至梁（枋）外皮的距离为 H，分为三份；一份随柱径做抱圆，另两份按正圆向枋子外皮做回肩（俗称：撞三回七、撞一回二，另有“三开一等肩”之说，与“撞三回七”类同）。

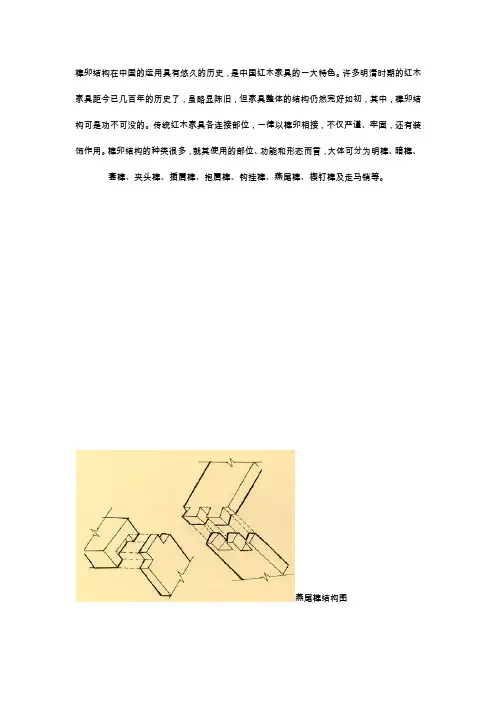

榫卯结构在中国的运用具有悠久的历史，是中国红木家具的一大特色。

许多明清时期的红木家具距今已几百年的历史了，虽略显陈旧，但家具整体的结构仍然完好如初，其中，榫卯结构可是功不可没的。

传统红木家具各连接部位，一律以榫卯相接，不仅严谨、牢固，还有装饰作用。

榫卯结构的种类很多，就其使用的部位、功能和形态而言，大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。

燕尾榫结构图燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不可缺少的榫卯连接法。

燕尾榫是指两块平板直角相接时，为了防止受拉力时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。

明榫结构图明榫：制作好家具之后，在家具的表面能看到榫头的称为明榫。

明榫多用在桌案板面的四框和柜子的门框处。

暗榫结构图暗榫：制作好家具之后，在家具的表面不能看到榫头的称为暗榫，也称“闷榫”。

暗榫的形式多种多样，就直材角结合而言，就有单闷榫和双闷榫之分。

明式太师椅和靠椅的椅背搭脑和扶手的转角处常用暗榫。

楔钉榫结构图楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形材截割成上下两片，将这两片的榫头交搭，同时让榫头上的小舌入槽，使其不能上下移动。

然后在搭扣中部剔凿方孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯穿过去，使其不能左右移动。

圈椅、皇宫椅的扶手一般都是使用楔钉榫。

套榫结构图套榫：明清家具椅子搭脑与腿料连接时不用夹头榫，而是将腿料做成方形出榫，搭脑也相应的挖成方形榫眼，然后将二者套接，这类榫卯结构称为“套榫”。

抱肩榫结构图抱肩榫：这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。

抱肩榫常采用45度斜肩，并凿三角形榫眼，嵌入的牙条与腿足构成同一层面。

从外形看，此榫的断面是半个银锭形的“挂销”，与开在牙条背面的槽口套挂，从而使束腰及牙条结实稳定。

钩挂榫结构图勾挂榫：通常用在霸王枨与腿的结合部位。

霸王枨的一端托着桌面的穿带，用木销钉固定，下端交带在腿足中部靠上的位置，榫子下的榫头向上勾，腿足上的枨眼下大上小，且向下扣，榫头从榫眼下部口大处插入，向上一推便勾住了下面的空隙，产生倒勾作用，然后用楔形料填入榫眼的空隙处。

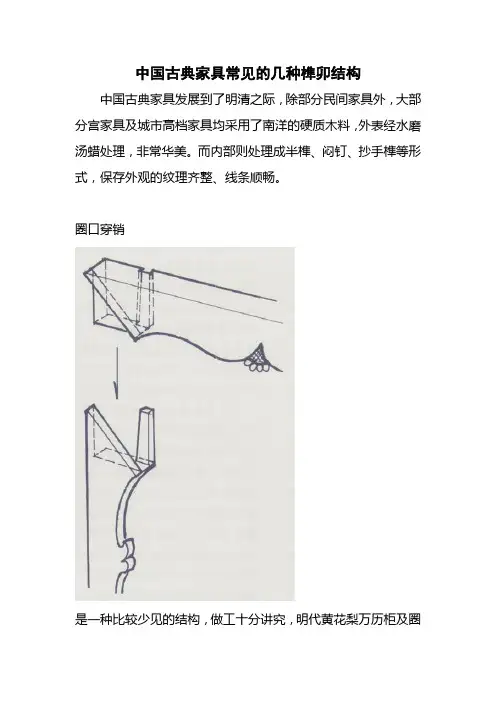

中国古典家具常见的几种榫卯结构中国古典家具发展到了明清之际，除部分民间家具外，大部分宫家具及城市高档家具均采用了南洋的硬质木料，外表经水磨汤蜡处理，非常华美。

而内部则处理成半榫、闷钉、抄手榫等形式，保存外观的纹理齐整、线条顺畅。

圈口穿销是一种比较少见的结构，做工十分讲究，明代黄花梨万历柜及圈椅上应用，可作鉴定断代的依据。

半榫破头楔破头楔用在半榫之内，易入难出。

破头楔一旦在半眼的卯里撑开后，榫头将很难再退出，是一种没有可逆性的独特而坚固的结构，最适宜用在像抽屉桌桌面下的矮老等悬垂而负重的部件上。

这种作法不常使用，因为它没法修复，被称为“绝户活”。

中国古典家具结构方法──挤楔楔是一种-头宽厚，一头窄薄的三角型木片，将其打入榫卯之间，使二者结合严密，榫卯结合时，榫的尺寸要小于眼，二者之间的缝隙则须由挤楔备严，以使之坚固。

挤楔兼有调整部件相关位置的作用。

明式官帽椅上的管门钉苏式家具通身无一处透榫，也不施胶，只是在几个关键部位用几枚竹钉来固定。

这种竹钉俗称“管门钉”，取自古代管城门的兵士“管门丁”之意。

如图中所示，搭脑与扶手上的四颗竹钉其实起到了固定全身的作用走马销“走马”源于古建术语“走马板”，是活动自由的意思。

走马销是栽销的一种，即在两顺材之间，用燕尾状栽销连接，其巧妙的结构，可使二都既紧密结合，又可拆卸自如，所以又名“仙人脱靴”。

是罗汉床围板、太师椅扶手上最常见的方便用销。

穿销穿销是在栽销的基础上延长其一端，使其贯穿于牙板的内铡，一般穿销通常有梯形的角度，边沿有燕尾形的榫口，可在增强部件强度的同时，管束其干缩湿涨的方向，使二木永远贴紧。

栽销是在两顺向木材之间凿眼垂直栽上的薄方木片，以联结固定二者间的位置。

如在桌面心板之间，床牙板与大边之间等等。

半粘牙板用钉常见有清初精美的吴式家具，通身无一处透榫，也不施胶。

只是在几个关键部位用三两枚钉来固定。

历经数百年后仍完好如初。

榫卯结构种类及图片详解 This model paper was revised by the Standardization Office on December 10, 2020榫卯结构在中国的运用具有悠久的历史，是中国的一大特色。

许多明清时期的红木家具距今已几百年的历史了，虽略显陈旧，但家具整体的结构仍然完好如初，其中，榫卯结构可是功不可没的。

传统红木家具各连接部位，一律以榫卯相接，不仅严谨、牢固，还有装饰作用。

榫卯结构的种类很多，就其使用的部位、功能和形态而言，大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。

燕尾榫结构图燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不可缺少的榫卯连接法。

燕尾榫是指两块平板直角相接时，为了防止受拉力时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。

明榫结构图明榫：制作好家具之后，在家具的表面能看到榫头的称为明榫。

明榫多用在桌案板面的四框和柜子的门框处。

暗榫结构图暗榫：制作好家具之后，在家具的表面不能看到榫头的称为暗榫，也称“闷榫”。

暗榫的形式多种多样，就直材角结合而言，就有单闷榫和双闷榫之分。

明式和靠椅的椅背搭脑和扶手的转角处常用暗榫。

楔钉榫结构图楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形材截割成上下两片，将这两片的榫头交搭，同时让榫头上的小舌入槽，使其不能上下移动。

然后在搭扣中部剔凿方孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯穿过去，使其不能左右移动。

圈椅、的扶手一般都是使用楔钉榫。

套榫结构图套榫：椅子搭脑与腿料连接时不用夹头榫，而是将腿料做成方形出榫，搭脑也相应的挖成方形榫眼，然后将二者套接，这类榫卯结构称为“套榫”。

抱肩榫结构图抱肩榫：这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。

抱肩榫常采用45度斜肩，并凿三角形榫眼，嵌入的牙条与腿足构成同一层面。

从外形看，此榫的断面是半个银锭形的“挂销”，与开在牙条背面的槽口套挂，从而使束腰及牙条结实稳定。

常见的榫卯结构mqjjdcyjg-20110627-1.jpg(22.06 KB, 下载次数: 203)下载附件保存到相册2011-9-19 23:03 上传（一）、龙凤榫加穿带一块薄板不够宽，需要两块或更多块薄板拼起来才够宽时，就要用“龙凤榫加穿带”。

（如插图1所示）先把薄板的一个长边刨出断面为斗个银锭形的长榫，再把与它相邻的那块薄板的长边开出下大上小的槽口，用推插的办法把两块板拼拢，所用的榫卯叫“龙凤榫”。

这样可以加大榫卯的胶合面，防止拼缝上下翘错，并不使拼板从横的方各拉开。

薄板依上法一一拼完，用胶粘牢后，横贯背面，开一下大上小的槽口，名叫“带口”；穿嵌一面做一梯形的长榫的木条，名叫“穿带”。

带口及穿带的梯形长榫都一端稍窄，一端稍宽。

长榫由宽处推向窄处，这样才能窗紧。

穿带两端出头，留做榫子。

穿带根数视拼板的长度而定，一般每隔40cm穿一根。

最后在拼板的四周刨出榫舌，名叫“边簧”，以便装入木框里口的槽口内。

（二）、攒边打槽装板上述用“龙凤榫加穿带”拼成的木板是为了装入攒边的木框而准备的。

木框四根，两根长而出榫的叫“大边”，两根短而凿眼的叫“抹头”。

在木框的里口打好槽，以便容纳木板边簧。

穿带出头部分则插入大边上的卯眼内。

把木板装入木框的做法叫“攒边打槽装板”；把薄板装入木框，使薄板能厚板使用，同时能把色暗无纹的木材断面完全隐藏起来，外露的都是美丽的木纹，所以是一种合理、美观而又节省的做法。

传统家具的桌案面，柜门、柜帮、柜背等大都用此方法做成。

说品天地：“趱边打槽装板”此种木工的造法，远在西周的青铜器上已反映出来了，它是木材使用的一项成功的创造。

长期以来，此法在家具中广泛使用，如凳椅面、桌案面、柜门柜帮以及不同部位上使用的条环板等等，举不胜举。

趱边打槽装板的优点是首先在将板心装纳在四根边框之中，是薄板能当厚板用。

木板因气候变化难免胀缩，尤以横向的胀缩最为显著。

木板装入四框，并不完全挤压，尤其在冬季制造的家具，更须为木板的膨胀留余地。

110种常见榫卯结构
榫卯是在两个木构件上所采用的一种凹凸结合的连接方式。

凸出部分叫榫（或榫头）；凹进部分叫卯（或榫眼、榫槽），榫和卯咬合，起到连接作用。

这是中国古代建筑、家具及其它木制器械的主要结构方式。

燕尾榫：
榫卯结构是榫和卯的结合，是木件之间多与少、高与低、长与短之间的巧妙组合，可有效地限制木件向各个方向的扭动。

最基本的榫卯结构由两个构件组成，其中一个的榫头插入另一个的卯眼中，使两个构件连接并固定。

榫头伸入卯眼的部分被称为榫舌，其余部分则称作榫肩。

半隐燕尾榫：
全隐燕尾榫
榫卯结构广泛用于建筑，同时也广泛用于家具，体现出家具与建筑的密切关系。

榫卯结构应用于房屋建筑后，虽然每个构件都比较单薄，但是它整体上却能承受巨大的压力。

这种结构不在于个体的强大，而是互相结合，互相支撑，这种结构成了后代建筑和中式家具的基本模式。

口袋榫：
圆木销
肩榫接合（多种）
蝴蝶木销拼板
方形木销贯穿带接合
方形木销暗带接合
穿带拼榫
饼干榫
斜角拼接
斜角木销接合
三角形木销斜角接合
榫槽边角接合
木方平接
木板榫槽直角接合
薄板榫槽拼接
指接榫
圆木销榫接
