榫卯结构分析完全版说课讲解

榫卯结构相关词条解释说明以及概述1. 引言1.1 概述在建筑和木工行业中，榫卯结构是一种常见且经典的连接方式。

它是一种通过将不同部件的榫头和卯榫相互嵌入，形成紧密连接的传统手工技术。

榫卯结构自古以来就被广泛应用于建筑、家具制作、桥梁建设等领域，并在今天仍然有着重要的地位。

1.2 文章结构本文将对榫卯结构进行全面解释与说明。

首先，在引言部分我们将提供一个对整个文章的概述，介绍其重要性和应用范围。

接下来，我们会详细讲解榫卯结构的定义和原理，包括其发展历程以及特点。

此外，本文还将介绍不同类型的榫卯结构及其应用案例，旨在展示其多样性和实际运用情况。

随后，我们会对榫卯结构的优缺点进行深入分析，并总结出结论。

最后，在文章的结尾部分，我们将再次回顾并总结整篇文章，并展望榫卯结构在未来的应用前景。

1.3 目的本文的目的是为读者提供对榫卯结构的全面了解。

通过详细介绍其定义、原理、应用以及优缺点，读者将能够深入了解榫卯结构在建筑和木工行业中的重要性，并对其实际运用有着更清晰的认识。

同时，读者也将能够认识到榫卯结构的优势和局限性，从而更好地应用于实际工作中。

通过本文的阅读，我们期望读者能够进行进一步探索和研究，并为榫卯结构在未来的发展做出贡献。

2. 榫卯结构的定义和原理2.1 榫卯结构的定义榫卯结构是一种传统且常见的木结构连接方式，它通过将零件的凸缘（榫）与凹槽（卯）相互套接来实现零件之间的连接。

这种连接方式在木工制作、建筑和家具制造等领域中广泛应用。

2.2 榫卯结构的发展历程榫卯结构的使用可以追溯到古代文明时期，例如中国古代的木结构建筑和日本传统木工艺术中都大量采用了榫卯连接。

随着时间的推移，榫卯结构在不同文化背景下得到了发展和演变，并逐渐形成了各种类型和风格。

2.3 榫卯结构的原理与特点榫卯结构能够通过凸缘与凹槽之间的紧密配合实现稳固可靠的连接。

其原理在于利用零件之间形成的摩擦力、压力以及形状契合度来增强连接强度。

榫卯结构解析详细榫卯结构是一种传统的木结构连接方法，可在不用钉子和螺丝的情况下将两个或多个木构件牢固地连接在一起。

榫卯结构通常具有良好的耐久性和稳定性。

以下是有关榫卯结构的详细说明。

榫卯结构的含义榫是指一种凸起，通常在一块木材的末端。

卯是指一种凹陷，通常位于另一块木材的末端，以便与榫相吻合。

榫卯结构利用榫和卯的相互吻合，形成了一种牢固而稳定的连接。

通常，榫卯结构用于制作梁、柱、橫梁和框架等结构组件。

榫卯结构分为直接榫卯结构和间接榫卯结构两种。

直接榫卯结构指的是在两个构件的末端上直接制作榫卯连接。

间接榫卯结构指的是在支撑结构的和被支撑结构的横截面上，制作榫卯连接。

这种结构通常用于支柱和柱子的顶端连接。

榫卯结构通常被称为“无钉结构”，因为在连接时不需要使用钉子或螺丝。

这种结构具有以下优点：1. 耐久性：榫卯连接通常具有较高的稳定性和耐久性。

这种结构经久耐用，且不易受到自然环境的影响。

2. 可维护性：榫卯结构通常具有较好的可维护性。

如果需要更改或替换连接部件，则可以更换整个榫或卯，而不会影响结构的其他部分。

3. 美观性：榫卯结构具有独特的美学效果。

它们在木构件上形成一种漂亮的图案，并使结构看起来更加自然和精致。

4. 环保性：榫卯结构无需使用钉子或螺丝，减少了对环境的损害。

这种结构也可以采用天然木材，更加环保。

榫卯结构主要缺点是制作和安装所需的时间和精力。

由于榫卯连接通常需要手工制作，因此需要更多的时间和精力。

此外，连接部件的制作可能需要高度技能和经验。

榫卯结构的制作通常需要经验丰富的木匠和高度技能。

以下是制作榫卯结构的一般步骤：1. 测量木构件的尺寸和角度。

2. 制作和加工榫和卯的形状。

3. 将榫卯结构吻合并进行试装。

4. 如果需要，精确地调整榫卯结构的尺寸和形状。

5. 使用木榫刀和工具在合适的位置进行切削。

6. 检查榫卯结构的质量和可以承受的负载。

总结。

「榫卯结构」基础技艺：榫卯结构图文讲解（3-2）
榫卯结构，凸出部分叫榫，凹进部分叫卯，续上
传统榫卯结构技术要求：榫头厚度小于榫眼宽度0.1-0.2mm,当榫头厚度大于榫眼宽度时由于挤压引起胶液流失从而降低胶合强度，装配时也容易使榫眼开裂。

榫头宽度比榫眼长度大0.5-1mm,硬材为0.5mm,软材为1mm。

榫头长度比榫眼深度小2-3mm并大于榫眼零件厚度的一半。

直角榫头的厚度：单榫接近于方才厚度的0.4-0.5，双榫的总厚度也需接近此数值。

榫头端头常做倒角处理以方便插入榫眼，若部件的横截面超过40mm×40mm时宜采用双榫。

榫结合采用基孔制，榫头厚度应调整到与方型套钻相符的尺寸，常用的厚度有6mm,8mm,9.5mm,12mm,13mm,15mm等规格。

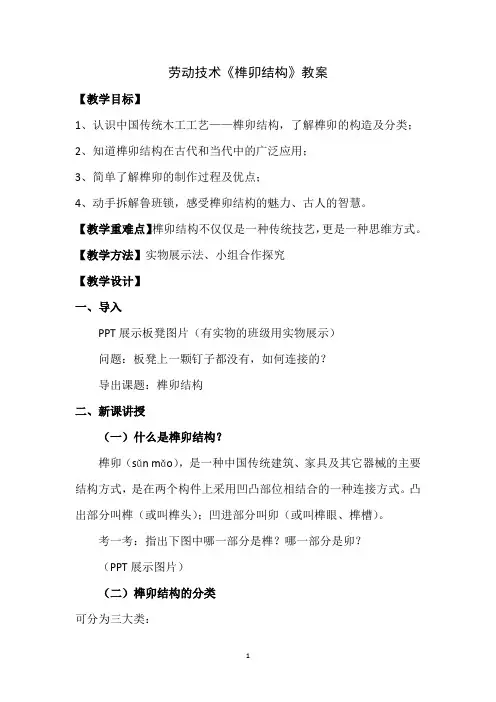

劳动技术《榫卯结构》教案【教学目标】1、认识中国传统木工工艺——榫卯结构，了解榫卯的构造及分类；2、知道榫卯结构在古代和当代中的广泛应用；3、简单了解榫卯的制作过程及优点；4、动手拆解鲁班锁，感受榫卯结构的魅力、古人的智慧。

【教学重难点】榫卯结构不仅仅是一种传统技艺，更是一种思维方式。

【教学方法】实物展示法、小组合作探究【教学设计】一、导入PPT展示板凳图片（有实物的班级用实物展示）问题：板凳上一颗钉子都没有，如何连接的？导出课题：榫卯结构二、新课讲授（一）什么是榫卯结构？榫卯（sǔn mǎo），是一种中国传统建筑、家具及其它器械的主要结构方式，是在两个构件上采用凹凸部位相结合的一种连接方式。

凸出部分叫榫（或叫榫头）；凹进部分叫卯（或叫榫眼、榫槽）。

考一考：指出下图中哪一部分是榫？哪一部分是卯？（PPT展示图片）（二）榫卯结构的分类可分为三大类：1.面与面：如槽口榫、企口榫、燕尾榫、穿带榫、扎榫等。

2.点结构：如格肩榫、双榫、双夹榫、勾挂榫等。

3构件结合：如托角榫、长短榫、抱肩榫、粽角榫等。

复杂榫卯结构动态结构赏析（三）榫卯结构的应用榫卯结构主要应用于中国古代传统建筑，家具及其它木制器械等。

代表建筑：紫禁城、天坛祈年殿、山西大同悬空寺、四大名楼等。

家具：古代家具，如屏风、案几、官帽椅等；现在家具，如实木沙发、书桌、床等。

问题思考：日常生活中还有哪些物品也是采用了榫卯结构呢？引导学生回答，哪些物品也是采用凹凸相结合的连接方式。

如：拼图玩具、拉链、齿轮、笔帽、手机壳、插座等。

让同学们感受到榫卯结构就在我们身边。

（四）榫卯结构的制作过程及优点观看简单十字榫的制作视频，请学生总结榫卯结构的制作流程：画线——分次锯割——凿观看桌子腿的榫卯制作过程（复杂），抛出问题，既然用榫卯机构制作家具如此麻烦，为何还要采用这种工艺，不直接钉钉子呢？学生思考，讨论回答：钉子外露不美观；钉子会生锈；钉子板凳坐的时间长了，会散架，榫卯结构不会散架；节约成本；方便运输等等。

营造技艺丨传统木结构建筑角梁榫卯图文解析本文导读当木结构建筑中各种横向、竖向构件相互搭接时，需要用一种方法来让这个搭接点连接牢固，使整个木构架成为一体。

于是，聪明的人类在生活实践当中就想出了利用木材材质的特性及易加工的特点，在一个构件上凿出一个榫眼，又按卯眼的尺寸在另一个构件上做出榫头来，当榫头入位卯眼后，榫头的锚固（卡口）等方法；加之继而出现的燕尾、箍头、银锭等各式榫卯的进化，使同方向的构件任意加长，不同方向的构件任意组合，这样，就能把一个比较完整且相对牢固的木构房屋建造出来，这就是榫卯的形成原理。

在中国传统建筑“木作”中，最难的属于角梁中的榫卯连接了，本篇我们介绍角梁榫卯中的划线方法及关键要点。

角梁各部位榫卯名称注：角梁桁（檩）椀用于老角梁与挑檐（正心、金）桁（檩）相交部位。

不带斗栱建筑角梁带斗栱建筑角梁注：通过比较，分析带斗栱和不带斗栱角梁的区别角梁榫卯：老、仔角梁通檩椀平、立面位置的定位（一）a、b点位的平、立面关系、位置角梁榫卯：老、仔角梁通檩椀平、立面位置的定位（二）正身檐步架与斜向檐步架相互关系角梁榫卯：老、仔角梁桁（檩）碗平、立面位置的定位（三）檩椀定位的平、立面关系角梁榫卯：老、仔角梁通桁（檩）椀划线方法角梁桁（檩）椀放样方法如下：1.定a点2.按步、举架尺寸定b点3.b点下返老角梁高与a点连线为老角梁下皮并依次上返划出老角梁上皮，即仔角梁下皮线及仔角梁上皮线。

4.以a点、b点为基准点从搭交檩平面位置图中上引各檩椀相关轮廓控制点并按各桁（檩）的实际尺寸依次划出檩椀加工线，角梁桁（檩）椀放样完成。

角梁榫卯：老角梁有桁（檩）椀槽齿（闸口）榫划线方法注：做法说明：此种做法对于搭交桁（檩）来说损伤最小，做法相对简单；但对于角梁而言伤损过大，从大木结构来说不太合理，且由于角梁需要做出桁（檩）椀，做法略显复杂。

角梁榫卯：老角梁无桁（檩）椀槽齿（闸口）榫划线方法注：做法说明：此种做法于角梁来说做法简单且损伤最小；从大木结构来说也最为合理，只是相对搭交桁（檩）来槽卯刻去部分的损伤较大，在制作搭交桁（檩）的十字卡腰榫时，需要按老角梁刻槽后的实际保留高度的1/2做十字卡腰，做法略显复杂。
