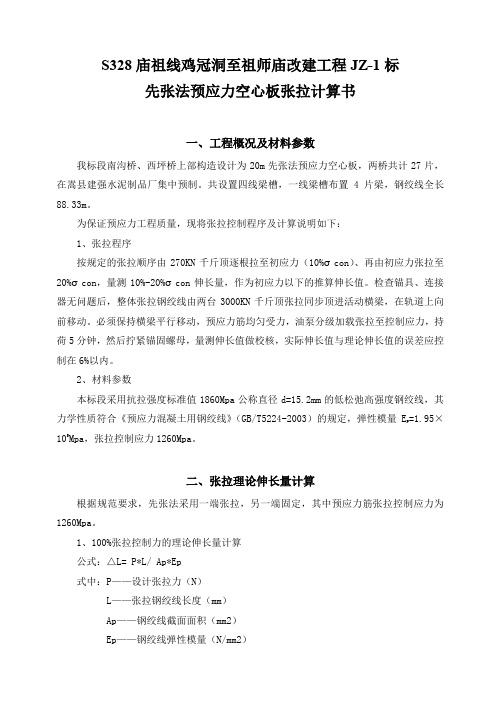

S328庙祖线鸡冠洞至祖师庙改建工程JZ-1标先张法预应力空心板张拉计算书一、工程概况及材料参数我标段南沟桥、西坪桥上部构造设计为20m先张法预应力空心板，两桥共计27片，在嵩县建强水泥制品厂集中预制。
共设置四线梁槽，一线梁槽布置4片梁，钢绞线全长88.33m。
为保证预应力工程质量，现将张拉控制程序及计算说明如下：1、张拉程序按规定的张拉顺序由270KN千斤顶逐根拉至初应力（10%σcon）、再由初应力张拉至20%σcon，量测10%-20%σcon伸长量，作为初应力以下的推算伸长值。
检查锚具、连接器无问题后，整体张拉钢绞线由两台3000KN千斤顶张拉同步顶进活动横梁，在轨道上向前移动。
必须保持横梁平行移动，预应力筋均匀受力，油泵分级加载张拉至控制应力，持荷5分钟，然后拧紧锚固螺母，量测伸长值做校核，实际伸长值与理论伸长值的误差应控制在6%以内。
2、材料参数本标段采用抗拉强度标准值1860Mpa公称直径d=15.2mm的低松弛高强度钢绞线，其力学性质符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定，弹性模量E=1.95×P105Mpa，张拉控制应力1260Mpa。
二、张拉理论伸长量计算根据规范要求，先张法采用一端张拉，另一端固定，其中预应力筋张拉控制应力为1260Mpa。
1、100%张拉控制力的理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计张拉力（N）L——张拉钢绞线长度（mm）Ap——钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）P=1260*140=176400NL=88330mmAp=140mm2Ep=195000Mpa△L= P*L/Ap*Ep=176400*88330/140*195000=570.7mm误差按±6%控制，预应力筋伸长量实测值合格范围：536.5～605mm。
2、10%张拉控制力的理论伸长量计算△L= P*L/Ap*Ep=17640*88330/140*195000=57.1mm3、20%张拉控制力的理论伸长量计算△L= P*L/Ap*Ep=35280*88330/140*195000=114.1mm4、90%张拉控制力的理论伸长量计算△L= P*L/Ap*Ep=158760*88330/140*195000=513.7mm三、张拉油压表读数计算张拉控制应力σcon=1260MPa，单根钢绞线控制张拉力为：Ng=σcon ×Ap=176.4KN，整体控制张拉力为：20m中板: Ny=18根×Ng=3175.2KN；双顶张拉：3175.2KN/2=1587.6KN20m边板: Ny=20根×Ng=3528KN；双顶张拉：3528KN/2=1764KN1、千斤顶（小顶1）与油压表回归方程压力表编号：242、千斤顶编号：1310749、回归方程：P=0.2281216F-0.276513 2、千斤顶（小顶2）与油压表回归方程压力表编号：294、千斤顶编号：1310742、回归方程：P=0.225187F+0.324743 3、千斤顶（大顶1）与油压表回归方程：压力表编号：2783、千斤顶编号：16011、回归方程：P=0.018113F-0.390437 4、千斤顶（大顶2）与油压表回归方程：压力表编号：6174、千斤顶编号：16012、回归方程：P=0.0179971F-0.420347 5、单根钢绞线油表读数（小顶1）（1）10%σconP=0.2281216F-0.276513= 0.2281216*17.64-0.276513=3.75MPaP=0.2281216F-0.276513= 0.2281216*35.28-0.276513=7.77Mpa（3）100%σconP=0.2281216F-0.276513= 0.2281216*176.4-0.276513=39.96Mpa 6、单根钢绞线油表读数（小顶2）（1）10%σconP=0.225187F+0.324743= 0.225187*17.64+0.324743=4.30MPa（2）20%σconP=0.225187F+0.324743= 0.225187*35.28+0.324743=8.27Mpa（3）100%σconP=0.225187F+0.324743= 0.225187*176.4+0.324743=40.05Mpa7、18根钢绞线油表读数(大顶1)（1）10%σconP=0.018113F-0.390437= 0.018113*158.76-0.390437=2.49MPa（2）20%σconP=0.018113F-0.390437= 0.018113*317.52-0.390437=5.36MPa（3）90%σconP=0.018113F-0.390437= 0.018113*1428.84-0.390437=25.49Mpa （4）100%σconP=0.018113F-0.390437= 0.018113*1587.6-0.390437=28.37MPa 8、18根钢绞线油表读数(大顶2)（1）10%σconP=0.0179971F-0.420347= 0.0179971*158.76-0.420347=2.44MPa （2）20%σconP=0.0179971F-0.420347= 0.0179971*317.52-0.420347=5.29MPa （3）90%σconP=0.0179971F-0.420347= 0.0179971*1428.84-0.420347=25.29MPa （4）100%σconP=0.0179971F-0.420347= 0.0179971*1587.6-0.420347=28.15Mpa 9、20根钢绞线油表读数(大顶1)P=0.018113F-0.390437= 0.018113*176.4-0.390437=2.8MPa（2）20%σconP=0.018113F-0.390437= 0.018113*352.8-0.390437=6.00MPa（3）90%σconP=0.018113F-0.390437= 0.018113*1587.6-0.390437=28.37Mpa （4）100%σconP=0.018113F-0.390437= 0.018113*1764-0.390437=31.56MPa 10、20根钢绞线油表读数(大顶2)（1）10%σconP=0.0179971F-0.420347= 0.0179971*176.4-0.420347=2.75MPa （2）20%σconP=0.0179971F-0.420347= 0.0179971*352.8-0.420347=5.93MPa （3）90%σconP=0.0179971F-0.420347= 0.0179971*1587.6-0.420347=28.15MPa （4）100%σconP=0.0179971F-0.420347= 0.0179971*1764-0.420347=31.33Mpa四、张拉控制参数计算成果表。
22米空心板梁先张法伸长量计算书一、工程概况及材料参数空心板梁钢绞线理论伸长值及最大张拉力应以《桥规》为计算依据，原则上不采用超张拉。
当张拉到100%控制力时，持荷2分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新张拉到控制应力，直到稳定为止预制空心板梁采用应力与应变双重控制，即张拉力通过油表读数控制，但应与实际伸长值校核，实际伸长值与理论伸长值误差控制在6%之内。
现将张拉控制程序及计算说明计列如下：本标段采用抗拉强度标准值1860Mpa公称直径¢s15.2mm，As=140mm2的低松弛高强度钢绞线，其力学性质符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定，弹性模量EP =1.95×105Mpa，张拉控制应力0.75fpk=1395Mpa。
我项目部空心板梁共计120片，其中中板96片，边板24片，一线张拉台布置3片空心板。
二、张拉理论伸长量计算根据《桥规》要求，先张法采用两端同时张拉，其中预应力钢筋张拉控制应力为0.75fpk=1395Mp,根据本项目预制厂情况，采用两个25T前夹式千斤顶单根张拉（张拉顺序为从两侧向中间对称张拉）。
先张法张拉程序：0 15%σ 30%σσcon （持荷2分钟锚固），张拉采用双控，以张拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计张拉力（N）L——张拉钢绞线长度（mm）（传力柱73.6m,钢横梁0.62*2m，砂箱0.35m，锚具0.05*2m）Ap——钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）P=1860*75%*Ap=195.3NL=752900mmAp=140mm2Ep=1.95*105Mpa△L= P*L/Ap*Ep=195300*752900/140*1.95*105=539mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，预应力筋实测值合格范围：507～571mm三、张拉油压表读数计算式张拉控制应力σcon =0.75fpk=1395MPa，单根钢绞线控制张拉力Ng=σcon ×Ap=195.3KN，整体控制张拉力为:22m板梁中板18根22m板梁边板21根千斤顶与油压表标定校准方程压力表编号：H15037千斤顶编号：1回归方程：P=-2.35158+0.305018×F-6.16788×10-5×F2压力表编号：H15056千斤顶编号：2回归方程：P=-0.828069+0.299221×F-4.9664×10-5×F21#千斤顶对应油表读数（1）压力表 15%FP=-2.35158+0.305018×F-6.16788×10-5×F20.15σcon =6.53 MPa（2）压力表30%FP=-2.35158+0.305018×F-6.16788×10-5×F20.30σcon =15.3 MPa（3）压力表100%FP=-2.35158+0.305018×F-6.16788×10-5×F2σcon =55.71 MPa2#千斤顶对应油表读数（1）压力表 15%FP= P=-0.828069+0.299221×F-4.9664×10-5×F2 0.15σcon =7.89 MPa（2）压力表30%FP=-2.35158+0.305018×F-6.16788×10-5×F20.30σcon =18.19 MPa（3）压力表100%FP=-2.35158+0.305018×F-6.16788×10-5×F2 σcon =55.71 MPa。
先张法预应力混凝土空心板梁预制作业指导书编制：胡维仁复核：胡维仁审核：魏军中铁工程总公司朱家村立交第一合同段项目经理部一、编制依据1、《朱家村立交设计图》（A标段）2、《施工组织设计》3、《市政工程施工手册》第二卷专业施工技术（一）4、《公路桥涵施工技术规范》二、工程概况本工程位于昆明巫家坝国际机场北侧约1km处，位于昆石高速和老昆洛路的交点，是一座三条道路相交的立交。
本标段的主要组成部分为：东三环高架。
预制梁预制为本立交工程施工重点之一，为控制空心板梁预制质量，保证施工时的安全，故制定该作业指导书。
简支空心板梁采用先张法施工，预应力混凝土空心板梁采用预制场预制。
三、场地布置预制场地选择在dshK2+187.511~ dshK2+432.431处,场地硬化采用C25混凝土。
四、施工方法 预制板梁施工顺序：预制场地清理及平整、硬化 制 梁台座设置 校正底模 安装腹板钢筋侧模安装校正 紧固模板夹具 张拉预应力束 灌注混凝土养生 拆模 移梁存放。
（一）、模板工程1. 模板制作安装工艺流程2.模板制作要点2.1制作的技术要求2.1.1具有必须的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载。
钢铰线张拉后，底模弯曲≤L/2000，平面扭曲变形≤L/1500，侧模横向弯曲变形≤L/2000，底模及内模不得有不允许的下沉或起鼓，确保结构物各部形状、尺寸准确。
2.1.2制作简单,拆装方便,拆卸时能尽量减少模板和杆件的损伤,以提高模板使用的周转率。
2.1.3模板板面平整,光洁度好,拼缝严密不漏浆。
2.1.4拆装容易,施工时操作方便,保证安全。
2.2制作安装要点2.2.1浇筑混凝土前,应于模板内侧涂刷脱模剂。
2.2.2模板安装要与钢筋安放协调进行，妨碍绑扎钢筋的部分模板应待钢筋安装完毕后安装补全。
2.2.3安装侧模时应考虑防止模板移位和突出，基础模板可在模板外侧设支撑固定在混凝土基座上，侧模可设拉杆固定。
16m空心板梁预应力张拉计算书一、计算依据1、16m空心板中板钢束采用15-4型、15-3型锚具，边板（C＜505mm）钢束采用15-4型锚具，张拉用千斤顶已于2010年8月13日在xx大学土木工程检测中心标定。
2、本桥采用低松驰高强度预应力钢绞线，单根钢绞线直径15.24mm，一根钢绞线有效面积A=140mm2，标准强度Rby=1860Mpa，实测弹性模量Ep=2.03×105 MPa。
3、施加预应力采用张拉力与引伸量双控，当预应力钢束张拉达到设计张拉力时，实际引伸量值与理论引伸量值的误差应控制在6%以内。
实际引伸量值应扣除钢束的非弹性变形影响。
4、xx至xx高速公路两阶段施工图纸及《公路桥涵施工技术规范》JTJ041-2000。
二、张拉程序钢束初始张拉力为控制张拉力的10%，为便于对0-10%的伸长值进行推算，张拉过程中需要记录20%时的张拉情况。
具体张拉程序：左N1→右N2→右N1→左N2，具体示意图如下：左N1: 0——10%——20%——100%持荷2分钟锚固； 右N2：0——10%——20%——100%持荷2分钟锚固； 右N1: 0——10%——20%——100%持荷2分钟锚固； 左N2：0——10%——20%——100%持荷2分钟锚固。
钢束均采用两端同时张拉，锚下控制应力为0.75 f pk =1395Mpa 。
张拉过程中要保证两端对称、均匀，张拉完成后，及时压浆；张拉时梁体混凝土强度达到设计强度的90%，且龄期不小于7天。
三、预应力张拉伸长值计算计算公式钢绞线理论伸长值计算式如下：式1 gE ⨯⨯=∆y A L p L 式2 ()[]μθμθ+-⨯=+-kL e p p kL 1式3 ⨯=p p Z ()μθ+-kL eL ∆—预应力筋理论伸长值，mm ；左 右。
预应力砼空心板梁先张法钢绞线张拉力、伸长量（16m、13m）计算书中北交通建设集团有限公司国道108勉县段一级公路改扩建工程SG-3标项目部二○一六年七月十二日国道108勉县段一级公路改扩建工程SG-3标段16m、13m预应力砼空心板梁先张法钢绞线张拉力、伸长量计算书一、计算依据计算依据《公路桥涵施工技术规范》JTJ041-2000及《国道108勉县段一级公路改扩建工程施工图设计》，钢绞线采用宁夏新日恒力s l5.2钢绞标准的φ钢丝绳股份有限公司生产的符合GB/T5224-2014b s l5.2φ钢绞线弹性模量y=1860Mpa，伸长率＞3.5%。
经试验：线，R及截面积：Ep=(191.751+190.001+198.713+195.214+197.739+198.6+196.616)2Ap=140mm/7=195.519Gpa,二、张拉程序张拉采用具有自锚性能的夹片式锚具，张拉程序为：０→10%δcon→50%δcon→ 100%δcon三、张拉应力控制预应力钢绞线采用张拉力和伸长值双控张拉施工，张拉控制应力b y=1395 Mpa，张拉采用单根张拉，先调整全部单根=0.75δＫR采用初应力(取10%δK)，调整顺序为先里后外，对称调整。
初应力全部调整后，即可单根张拉至100%δK，张拉顺序同调整初应力顺序，先里后外。
s5.24钢绞线单根张拉控制力为：φb2RAp=140mmy=0.75*1860 Mpa=1395 Mpa, δＫ=0.752=195.3KN Ap=1395 Mpa*140mmδＫ*δcon=10%δcon=19.53 KN50%δcon=97.65 KN100%δcon=195.3 KN四、伸长量计算（一）16m空心板梁１、依据台座形式及钢绞线锚固形式，钢绞线计算长度为：计算长度Ｌ：=张拉台长+钢横梁宽(两端)+夹片锚具长A、中梁L=36.6+0.5*2+0.05=37.65mB、边梁L=36.6+0.5*2+0.05=37.65m2、根据钢绞线理论伸长值计算公式2，Ep=195519N/mm) L=PpL/(ApEp)(式中Ap=140mmΔ计算各阶段张拉中钢绞线的伸长值：Ａ、中梁：0.1δcon时：ΔL1=19530*37650/(195519*140)=27mm0.5δcon时：ΔL2=19530*5*37650/(195519*140)=135mmδcon时：ΔL3=19530*10*37650/(195519*140)=269mm则钢绞线在控制应力时的量测伸长值：L1=269-27=242mmΔL3-ΔL=Δ．B、边梁：0.1δcon时：ΔL1=19530*37650/(195519*140)=27mm0.5δcon时：ΔL2=19530*5*37650/(195519*140)=135mmδcon时：ΔL3=19530*10*37650/(195519*140)=269mm则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=269-27=242mm（二）13m空心板梁１、依据台座形式及钢绞线锚固形式，钢绞线计算长度为：计算长度Ｌ：=张拉台长+钢横梁宽(两端)+夹片锚具长A、中梁L=45.5+0.5*2+0.05=46.55mB、边梁L=45.5+0.5*2+0.05=46.55m2、根据钢绞线理论伸长值计算公式2，Ep=195519N/mm) 式中Ap=140mmΔL=PpL/(ApEp)(计算各阶段张拉中钢绞线的伸长值：Ａ、中梁：0.1δcon时：ΔL1=19530*46550/(195519*140)=33mm0.5δcon时：ΔL2=19530*5*46550/(195519*140)=165mmδcon时：ΔL3=19530*10*46550/(195519*140)=332mm则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=332-33=299mmB、边梁：0.1δcon时：ΔL1=19530*46550/(195519*140)=33mm0.5δcon时：ΔL2=19530*5*46550/(195519*140)=165mmL3=19530*10*46550/(195519*140)=332mmΔ时：conδ则钢绞线在控制应力时的量测伸长值：ΔL=ΔL3-ΔL1=332-33=299mm五、张拉力与油表读数对应关系预应力张拉采用开封市红利预应力有限公司生产的QYC270油压千顶，张拉油泵采用ZB2*2/50高压力油泵，均经调试并测试能达到正常使用(详见检定证书LYL2016F0147)，张拉力与油表读数对应关系见表：张拉力与油表读数对应关系表达式控制张拉力与油表读数对应关系10%δ100%δ千斤顶型钢绞线油表编号油泵编号con时conδcon时号及编号型号张拉力=δＫ油表读* Ap(KN)油表读数数QYC270Y-150s l5.2φ195.3*2/50 ZB2 0183012660615185注：一元一次线性回归方程为Y=0.925+0.195X，相关系数R=0.9999，平均相对误差V=1.21%。
预应力空心板梁张拉控制力、伸长值计 算 书一、 说明：（1）本工区有小桥三座全为20m 空心板梁，空心板梁采用后张法，两端张拉，张拉程序为:0→初应力（10%×σk ）初应力→（20%×σk ）→103%σk （持荷2分钟）→σk →锚固；（3）张拉机具：采用YM1500-4、5锚具，千斤顶采用YDCW-1500型钢铰线孔道采用金属波纹管制孔，（千斤顶、预应力钢铰线，锚具及夹片等检测，标定报告附后。
二、 计算：根据实际检测：预应力钢铰线公称直径为15.24mm/根，平均伸长率δ（%）为5.67%，平均弹性模量E p =1.953×105Mpa ，截面积A p（mm 2）为140mm 2，极限抗拉强度标准值（RY ）平均1953.3 Mpa ，极限荷截273.7KN ，后张法预应力筋理论伸长值及预应力筋平均张拉力计算取：张拉控制力20m 中板采用设计值781.2KN ×103%=804.6KN,20边板采用设计值976.5KN×103%=1005.8KN ，弹性模量1.953×105Mpa ，截面积140mm 。
计算公式取自人民交通出版社2000年出版《公路桥涵施工技术规范》的P 129、P 339。
理论伸长值计算公式： Ep Ap L Pp L ⋅⋅=∆ 平均张拉力计算公式：μθμθ+-+-=kx e P p kx p ]1[)(式中：ΔL ——预应力筋理论伸长值（mm ）P p ——预应力筋平均张拉力（N ）L ——预应力筋的长度（mm ）A p ——预应力筋的截面积（mm 2）E p ——预应力筋的弹性模量（N/mm 2）P ——预应力筋张拉端的张拉力（N ）X ——从张拉端至计算截面的孔道长度（M ）θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（rad ） K ——孔道每米局部偏差对摩擦的影响系数（取0.0015） μ——预应力筋与孔道壁的摩擦系数（取0.25）1、 20M 空心板理论伸长值计算：<1> 20M 中板（根据设计图纸已知L 1=9.882+0.55=10.432m L 2=9.83+0.55=10.38m ）（N 1）： N p e p 78018518012225.0882.90015.0]1[804600)18012225.0882.90015.0(==⨯⨯+⨯-⨯⨯⨯+⨯-ππ（N 2）：N p e p 7955771802225.083.90015.0]1[804600)1802225.083.90015.0(==⨯⨯+⨯-⨯⨯⨯+⨯-ππ理论伸长值: （N 1）：mm L 4.7410953.114041043278018551=⨯⨯⨯⨯=∆ （N 2）：mmL 5.7510953.114041038079557752=⨯⨯⨯⨯=∆ <2> 20M 边板（根据设计图纸已知L 1=9.882+0.55=10.432mL 2=9.83+0.55=10.38m ）（N 1）: N p e p 97528018012225.0882.90015.0]1[1005800)18012225.0882.9 0015.0(==⨯⨯+⨯-⨯⨯⨯+⨯-ππ（N 2）：N p e p 9945201802225.083.90015.0]1[1005800)1802225.083.90015.0(==⨯⨯+⨯-⨯⨯⨯+⨯-ππ理论伸长值: （N 1）：mm L 4.7410953.114051043297528051=⨯⨯⨯⨯=∆ （N 2）:mmL 5.7510953.114051038099452052=⨯⨯⨯⨯=∆ 三、张拉控制应力与压力表对称读数：千斤顶及油压表校验后的线性公式为：18#顶：Y=0.035476x -0.6519#顶：Y=0.035091x +0.65张拉控制数据见下表：。
先张法空心板预制及架设概述：曲菏线三合同段共有338片先张法预应力简支梁，其中10M梁26片，13M梁234片，16M梁78片；除1-10M及1-16M 梁位于直线段外，其余均位于曲线上，并且K19+831（2-16M）梁与线路斜交5°，整个梁板预制由桥一公司施工，通过施工，我们将整个施工过程及得失进行总结如下：一、张拉台座设计及经济比选：1、张拉台座设计：(1)台座长度及线数选择：按每条线一次能生产6片10M梁，4片16M梁，5片13M梁考虑台座长度；梁槽总长度L=2L端+（N-1）L工+NL梁（N指预应力梁数，L端指梁端到横梁内侧端面的距离,一般取1.5M; L工指两片梁之间的最小工作间距,一般取0.8M; L梁指预制梁长度）。
经计算确定采用梁槽长度为72M。
线数：按3个月施工工期及等强、间歇等因素考虑，按期生产完338片梁最少需要三条工作线。
(2)台座设计及检算过程：支墩式台座设计包括：a.台座抗倾覆检算、b.抗滑移检算、c、截面设计与确定、d、台座配筋计算。
具体检算设计过程如下:基本数据、张拉力按3500KN、钢绞线保护层5CM、底板厚7CMA 、 抗倾覆验算：M 1=T ·e=3500×（0.05+0.07+0.25/2）=857.5KN ·MM 2=P 1·e 1=(2.0×3.2×2.5)×（3.2/2＋2）×2.4×10＝1382.4KN ·MM 3=P 2·e 2＝2×0.7×2.5×2.4×10×1＝84.0KN ·MB 、 抗滑移验算：<1>摩阻力 F ＝μ(G 1＋G 2)＝0.4×(384＋84)＝187.2KN<2>台座底部的被动土压力：P ep ＝γH[tg 2(45°+φ／2)-tg 2(45°-φ／2)]=1.84×2.0×(tg 260-tg 230)×10＝96KN ／M 2张拉底座每20米设锚梁一道,两端按嵌固。
16米预制空心板张拉计算方案一、基础数据本标段16米预制空心板正弯矩预应力钢束共有N1、N2各2束，设计锚下张拉控制应力：σcon=1860×0.75=1395MP a。
按设计要求空心板混凝土强度达到设计强度的90%后，且混凝土龄期不小于7d，方可张拉预应力钢束，并采用两端对称张拉，张拉程序为：0 初应力σcon（持荷5min）锚固，张拉顺序为N2、N1。
二、预应力钢束张拉力计算1、经咨询设计单位，因设计图中张拉控制应力已经考虑了预应力损失，故张拉力按公式:F n=σcon×A×n进行计算，如下：中跨空心板N1钢束锚下张拉力：F1=σcon×A×n=1395 MP a×140㎜2×4 =781.20KN其中：A为每根预应力钢绞线的截面积；n为同时张拉的预应力钢绞线的根数；F为钢绞线锚下张拉力。
其余钢束张拉力计算同N1，各钢束张拉力如下表：16米空心板中板预应力钢束张拉力计算明细表（表一）16米空心板边板预应力钢束张拉力计算明细表（表二）三、压力表读数计算本桥采用150吨千斤顶进行张拉，经校验：编号为1#千斤顶对应的压力表编号为21021009，校准方程为Y=0.03309X-0.02762。
对应油压表编号130577484编号为2#千斤顶对应的压力表编号为21021006，校准方程为Y=0.03311X+0.10190。
对应油压表编号130577505Y-油压表读数（MPa），x--张拉力值（KN）故中跨空心板N1钢束采用1#千斤顶张拉时的压力表度数分别为：1）压力表编号为130577484P1=0.03309X-0.02762=781.2×0.03309-0.02762=25.57MP a2）压力表编号为130577505P2=0.03311X+0.10190=0.03311×781.2+0.10190=25.97MP a其余钢束压力表读书计算同N1，压力表度数详见下表：预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表三）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板中板)表四）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表五）预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表六）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表七）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表八）三、理论伸长量的复核计算1、预应力钢束的平均张拉力计算采用设计图纸中的标准梁长进行钢绞线平均张拉力的计算，首先要计算出钢束的锚下张拉力，然后采用如下公式计算钢束的平均的张拉力：预应力平均张拉力计算公式及参数：式中：Pp=P［1- e-(kx+uθ)］/( kx+uθ)P p-----预应力筋平均张拉力（N）；P-----预应力筋张拉端张拉力（N）；X-----从张拉端至计算截面的孔道长度（m）；θ-----从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）；K------孔道每米局部偏差对摩擦的影响系数，取0.0015；μ------预应力筋与孔道壁的摩擦系数，取0.15故16米中跨空心板的平均张拉力计算如下：由设计图纸可知：K=0.0015，μ=0.23，X取7.85m；N1钢束θ为9°，弧度为0.0244，N2钢束θ为4°，弧度为0.06978。
16米空预应力心板张拉方案一、工概况程16米空心板。
预应力张拉事先布置好张拉台座，采取一端固定，另一端进行整体张拉的方式进行张拉。
二、预制空心板混凝土要求1、16米空心板混凝土标号为C50。
2、为防止混凝土裂缝和板边棱破损，混凝土强度达到设计强度的80%以上时方可拆模，混凝土实际强度必须达到设计强度的90%以上时方可起吊、运输。
3、梁体砼强度须达到设计强度的90%才能进行放张，且龄期不得少于10天。
三、预应力筋1、预应力钢筋制作安装严格按设计及总体施工组织设计要求进行。
2、预应力钢绞线符合《预应力混凝土用钢绞线》(GB/T5224-2003)标准要求。
3、设计采用高强度低松弛预应力钢绞线，公称直径φs15.2 (7φ5) mm,公称面积A=139mm2，抗拉强度标准值fpk=1860MPa，弹性模Ep=195000MPa。
4、根据设计图纸，张拉控制应力σcon= 1395(MPa)，单根钢绞线张拉控制力Ncon=193900(N)。
5、理论伸长量计算公式：△L=(Ncon×L)÷(Ep×A)Ncon——钢绞线张拉控制力（193900N）L——预应力筋的受力长度（实际量取）Ep——预应力筋的弹性模量（195000MPa）A——预应力筋公称面积（139mm2）6、实际张拉伸长量计算公式：L实=L2-L1+L初理L2——张拉到控制应力时的总伸长量L1——张拉到初应力时的实测伸长量L初理——初张拉应力下的理论伸长量7、实际伸长量与理论伸长量之差控制在±6％以内，否则暂停张拉，待查明原因并采取措施加以解决。
三、预应力张拉先张法张拉方式取：长线台一端固定，一端整体张拉法。
（一）张拉工艺流程：张拉准备→25t穿心式千斤顶单根张拉到初应力值→整体张拉到初应力→整体张拉到100%应力值→浇筑混凝土→放张→封端。
（二）张拉工艺：1、张拉准备（1）钢绞线按设计图纸要求安装到位，各项指标符合规范要求。
筑龙网WW W.ZH U L ON G.C OM****高速公路第21合同段2#空心板预制场预应力空心板（先张法）所用预应力钢材采用1×7-15.24-1860-Ⅱ级钢绞线，其力学性能为：强度＞1860MPa ，延伸率＞3.5%，弹性模量(实测值)为：E=197GPa 。
Ⅱ级松弛，符合GB/T5224-2003和ASTMA416-98标准要求，所采用的张拉设备如下：张拉机具油泵型号为：ZB500型。
千斤顶型号为：YC300A-400、YC300A 、YC25。
仪表型号为：Y-150。
所用千斤顶、压力表均已委托******建筑工程学院试验中心标定。
详见«千斤顶标定试验报告»。
一、 伸长值及应力控制： 1、 锚端张拉应力控制为：δk =0.72R by =0.72×1860=1339 MPa2、 单根钢绞线张拉端控制力为： N k =140mm 2×1339 MPa=187460N=187.5KN3、 张拉端控制力为（一端同时多根钢绞线张拉，两台千斤顶）： ①、 中板（14根钢绞线） N k =187.5KN ×14/2=1312.5 KN ②、 边板（15根钢绞线） N k =187.5KN ×15/2=1406.25 KN筑龙网WW W.ZH U L ON G.C OM4、 钢绞线理论伸长值： ΔL 理=（P ×L ）/（A y ×E g ）P —张拉端控制力为187.5×103N L--钢绞线有效长度（mm ）。
由于本预制场为4槽布置，钢绞线有效长度不相等，故计算时须实际丈量其有效长度（有效长度为钢绞线两端工具锚夹片内口距离）。
A y —钢绞线截面积为140mm 2 E g —钢绞线弹性模量ΔL 理=（187.5×103N ×L ）/（140mm 2×1.97×105N/ mm 2）=0.006798405L 5、 钢绞线实际伸长值：ΔL 实=ΔL 1+ΔL 2ΔL 1—从初应力至最大张拉应力间的实际丈量伸长值（mm ） ΔL 2--初应力时的理论推算值（mm ），初应力控制为最大张拉力的10%，即P 初=0.08P=0.10×187.5×103N=18.75×103N 。
济乐高速公路5标先法空心板梁拉参数计算根据空心板梁钢绞线理论伸长值及最大拉力应以《桥规》为计算依据，原则上不采用超拉。
当拉到100%控制力时，持荷5分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新拉到控制应力，直到稳定为止。
现将拉控制程序说明如下：一、拉理论伸长量计算根据2011年《桥规》要求，先法采用一端拉，另一端固定，其中预应力钢筋拉控制应力为0.70 f pk=1302Mpa，即可达到纲绞线强度的70% ；根据出厂材质报告可知弹性模量Ep=195Gpa ；先法拉程序：0 a。
（拟采用oo=0.25ocon 0.5acon 1.0acon）acon （持荷5分钟锚固），拉采用双控，以拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计拉力小）L——拉钢绞线长度（cm）Ap --- 钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）对于本预制梁场：P=1860*70%*Ap=1302Ap（1）10M、13M空心板梁：钢绞线下料长度L=103（台座）-0.65（拉端）-2 （锚固端）=100.35mAp=140mm2Ep=195Gpa△L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm（2）16M、20M空心板梁：钢绞线下料长度L=89（台座）-1.6（拉端）-1（锚固端）=86.4mAp=140mm2Ep=195Gpa△L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，10M、13M空心板梁预应力筋实测值合格围：630〜710mm；16M、20M空心板梁预应力筋实测值合格围：543〜611mm ；二、先法预应力空心板梁拉油压表读数计算式拉控制应力ocon =0.7fpk=1302MPa，单根钢绞线控制拉力Ng= o con xAp=182.28KN，整体控制拉力为：10m 板梁中梁：Ny=9 根xNg=1640.5KN；10m 板梁边梁：Ny=11 根xNg=2005KN；13m板梁中梁：Ny=12 根xNg=2187.3KN；13m 板梁边梁：Ny=13 根xNg=2369.6KN；16m板梁中梁：Ny=14 根xNg=2551.9KN；16m 板梁边梁：Ny=16 根xNg=2916.5KN；20m 板梁中梁：Ny=18 根xNg=3281KN；20m 板梁边梁：Ny=20 根xNg=3645.6KN；千斤顶与油压表标定一元线性回归方程压力表编号：1911910千斤顶编号：12170#回归方程：P=0.2311F+1.26压力表编号：1911992千斤顶编号：12161#回归方程：P=0.01740F-0.32压力表编号：1911907千斤顶编号：2#回归方程：P=0.01715F+0.22先法预应力空心板梁单根g s15,2钢线线其设计拉控制力为182.28KN.一、12170#液压式拉机(1)压力表1911910P=0.2311F+1.260.10acon =0.2311x182.28x0.10+1.26 =5.47MPa(2)压力表1811470P=0.2436F+0.050.10acon =0.2436x182.28x0.10+0.05 =4.49MPa10m空心板梁中梁93s15,2钢线线其设计拉控制力为1640.5KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x1640.5^2x0.25-0.32=3.24MPa0.5acon =0.01740x1640.5：2x0.5-0.32=6.81MPa1.0acon =0.01740x1640.5：2x1.0-0.32=13.95MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x1640.5：2x0.25+1.01=4.64MPa0.5acon =0.01774x1640.5：2x0.5+1.01=8.28MPa1.0acon =0.01774x1640.5：2x1.0+1.01=15.56MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x1640.5：2x0.25+0.22=3.73MPa0.5acon =0.01715x1640.5：2x0.5+0.22=7.25MPa1.0acon =0.01715x1640.5：2x1.0+0.22=14.28MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x1640.5：2x0.25+0.08=3.83MPa0.5acon =0.01829x1640.5：2x0.5+0.08=7.58MPa1.0acon =0.01829x1640.5：2x1.0+0.08=15.08MPa10m空心板梁边梁110s15.2钢绞线其设计拉控制力为2005KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2005^2x0.25-0.32=4.04MPa0.5acon =0.01740x2005：2x0.5-0.32=8.4MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2005：2x0.25+1.01=5.45MPa0.5acon =0.01774x2005：2x0.5+1.01=9.9MPa1.0acon =0.01774x2005：2x1.0+1.01=18.79MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2005：2x0.25+0.22=4.51MPa0.5acon =0.01715x2005：2x0.5+0.22=8.81MPa1.0acon =0.01715x2005：2x1.0+0.22=17.41MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2005：2x0.25+0.08=4.66MPa0.5acon =0.01829x2005：2x0.5+0.08=9.24MPa1.0ocon=0.01829x2005：2x1.0+0.08=18.41MPa13m空心板梁中梁120s15.2钢线线其设计拉控制力为2187.3KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2187.3^2x0.25-0.32=4.43MPa1.0acon =0.01740x2187.3：2x1.0-0.32=18.71MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2187.3：2x0.25+1.01=5.86MPa0.5acon =0.01774x2187.3：2x0.5+1.01=10.71MPa1.0acon =0.01774x2187.3：2x1.0+1.01=20.41MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2187.3：2x0.25+0.22=4.90MPa0.5acon =0.01715x2187.3：2x0.5+0.22=9.59MPa1.0acon =0.01715x2187.3：2x1.0+0.22=18.97MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2187.3：2x0.25+0.08=5.08MPa0.5ocon=0.01829x2187.3：2x0.5+0.08=10.08MPa1.0ocon=0.01829x2187.3：2x1.0+0.08=20.08MPa131n空心板梁边梁130s15.2钢绞线其设计拉控制力为2369.6KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.5acon =0.01740x2369.6^2x0.5-0.32=9.98MPa1.0acon =0.01740x2369.6：2x1.0-0.32=20.29MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2369.6：2x0.25+1.01=6.26MPa0.5acon =0.01774x2369.6：2x0.5+1.01=11.51MPa1.0acon =0.01774x2369.6：2x1.0+1.01=22.02MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25 a con =0.01715x2369.6：2x0.25+0.22=5.30MPa0.5acon =0.01715x2369.6：2x0.5+0.22=10.37MPa1.0acon =0.01715x2369.6：2x1.0+0.22=20.53MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2369.6：2x0.25+0.08=5.49MPa0.5acon=0.01829x2369.6：2x0.5+0.08=10.91MPa1.0acon =0.01829x2369.6:2x1.0+0.08=21.75 MPa161n空心板梁中梁140s15.2钢绞线其设计拉控制力为2551.9KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2551.9：2x0.25-0.32=5.23MPa0.5acon =0.01740x2551.9：2x0.5-0.32=10.78MPa1.0acon =0.01740x2551.9：2x1.0-0.32=21.88MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2551.9：2x0.25+1.01=6.66MPa0.5acon =0.01774x2551.9：2x0.5+1.01=12.32MPa1.0acon =0.01774x2551.9：2x1.0+1.01=23.64MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2551,9：2x0.25+0.22=5.69MPa0.5acon =0.01715x2551,9：2x0.5+0.22=11.16MPa1.0acon =0.01715x2551,9：2x1.0+0.22=22.1MPa(2)压力表1811417P=0.01829F+0.080.25ocon=0.01829x2551.9：2x0.25+0.08=5.91MPa0.5acon =0.01829x2551.9：2x0.5+0.08=11.74MPa1.0acon =0.01829x2551.9：2x1.0+0.08=23.41MPa161n空心板梁边梁16 0s15.2钢绞线其设计拉控制力为2916.5KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2916.5^2x0.25-0.32=6.02MPa0.5acon =0.01740x2916.5：2x0.5-0.32=12.37MPa1.0acon =0.01740x2916.5：2x1.0-0.32=25.05MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2916.5：2x0.25+1.01=7.47MPa0.5acon =0.01774x2916.5：2x0.5+1.01=13.94MPa1.0acon =0.01774x2916.5：2x1.0+1.01=26.88MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2916.5：2x0.25+0.22=6.47MPa0.5acon =0.01715x2916.5：2x0.5+0.22=12.72MPa1.0acon =0.01715x2916.5：2x1.0+0.22=25.23MPa(2)压力表1811417一删% '0+g •oxz.ig在xg”io -Q= uoong -Q叼的％2YZ .()+% 'OX-xg”io •()= us。
