暖气改造施工组织设计一、项目背景和目标暖气改造是指对现有建筑物的暖气系统进行升级改造，以提高供暖质量和效率。
本项目的背景是该建筑物已经存在多年的暖气系统，但由于老化、能效低下等原因，供暖不够舒适、浪费能源。
因此，本项目的目标是通过对暖气系统进行重新设计和改造，提高供暖效果，减少能源消耗。
二、施工组织结构为了确保施工顺利进行，保证质量和安全，本项目的施工组织结构如下：1.项目经理：负责整个项目的策划、组织、协调和管理，负责与业主和相关部门的沟通和协商。
3.施工队长：负责组织施工队伍进行施工作业，协调施工进度，负责材料和设备的安排和调度。
6.监理人员：由相关建筑监理机构派驻，对施工过程进行监督和检查，确保施工按照设计要求和施工标准进行。
三、施工流程和时间安排本项目的施工流程主要包括以下几个阶段：1.前期准备：包括项目调研、方案设计、材料采购和设备准备等。
时间安排为1周。
2.施工准备：包括施工现场搭建、材料和设备的运输和堆放等。
时间安排为1周。
3.拆除旧暖气系统：包括拆除旧的供暖设备和管道等。
时间安排为2周。
4.新暖气系统安装：包括新的供暖设备和管道的安装和连接。
时间安排为4周。
5.完善细节和调试：包括系统的细节完善、水、电及燃气的接入等。
时间安排为2周。
6.施工验收和交付：包括对整个施工过程进行验收和整理交付资料。
时间安排为1周。
四、材料和设备准备为了保证施工的顺利进行，需要提前准备以下材料和设备：1.暖气设备：根据项目要求，准备新的供暖设备，包括锅炉、散热器等。
2.管道材料：准备足够的管道材料和附件，包括供热管道、阀门、管件等。
3.电气设备：准备电气设备和线缆，包括电热水器、电控柜等。
4.工具设备：准备必要的施工工具和设备，包括焊接设备、切割设备等。
五、质量控制和安全管理在整个施工过程中，需要进行严格的质量控制和安全管理，确保施工质量和施工安全。
1.质量控制：严格按照施工方案和设计要求进行施工，保证材料和设备的质量，进行施工质量检查和验收。
供热管线施工组织设计(完整版)范本1：供热管线施工组织设计(详细版)1.项目背景和目标1.1 项目背景在城市供热建设中，为了保证供热管线的安全、稳定和高效运行，需要进行施工组织设计，明确施工方案、施工流程和相关技术要求，从而提高工程的质量和效率。
1.2 项目目标本项目的目标是设计合理的施工组织方案，确保供热管线施工符合相关法律法规的要求，保证工程的质量和安全。
2.施工组织设计流程2.1 前期准备工作2.1.1 确立项目负责人和施工队伍2.1.2 确定施工计划和进度2.1.3 完善施工图纸和材料清单2.1.4 配置施工设备和工具2.2 组织管理2.2.1 制定施工组织管理制度2.2.2 分工和协作2.2.3 建立施工档案和报告制度2.3 施工技术要求2.3.1 确定土建工程施工技术方案2.3.2 确定管道施工技术方案2.3.3 确定维修和保养技术方案2.4 安全管理2.4.1 制定安全施工管理制度2.4.2 进行安全培训和演练2.4.3 安排监管人员进行现场监督2.5 质量控制2.5.1 制定质量控制计划2.5.2 进行质量巡查和检验2.5.3 处理质量问题和不合格品3.施工组织设计附件3.1 施工计划和进度表3.2 施工图纸和材料清单3.3 施工设备和工具配备表3.4 施工组织管理制度3.5 安全施工管理制度3.6 质量控制计划4.法律名词及注释4.1 城市供热建设相关法律法规4.2 施工安全管理相关法律法规4.3 施工质量控制相关法律法规范本2：供热管线施工组织设计(简洁版)1.项目背景和目标1.1 项目背景城市供热建设中需要进行供热管线的施工组织设计，以确保施工质量和安全。
1.2 项目目标设计合理的施工组织方案，确保工程施工符合法律法规要求。
2.施工组织设计流程2.1 前期准备工作确定项目负责人和施工队伍，制定施工计划和进度。
2.2 组织管理建立施工组织管理制度，分工和协作，建立施工档案和报告制度。
第1篇一、工程概况1.1 工程名称：某地区热力外线工程1.2 工程地点：某地区1.3 工程规模：本工程主要建设内容包括热力管道的敷设、热力站的建设、配套设施的安装等。
1.4 工程建设周期：预计工期为6个月。
二、施工准备2.1 施工组织成立工程指挥部，负责工程的组织、协调和管理工作。
工程指挥部下设施工管理部、工程技术部、质量安全部、物资供应部、财务部等职能部门。
2.2 施工人员施工人员应具备相应的资质和技能，包括施工队长、施工员、质量员、安全员、电工、焊工、管道工、土建工等。
2.3 施工设备施工设备包括管道敷设设备、焊接设备、吊装设备、运输设备、检测设备等。
2.4 施工材料施工材料包括热力管道、保温材料、防腐材料、阀门、法兰、补偿器等。
2.5 施工图纸及技术资料施工图纸及技术资料应齐全、准确，包括设计图纸、施工图纸、技术规范、施工方案等。
三、施工工艺及流程3.1 施工工艺1. 土方开挖：按照设计要求进行土方开挖，确保开挖深度、宽度、坡度等符合规范要求。
2. 管道敷设：采用地下敷设方式，管道敷设前进行基础处理，确保管道基础平整、坚实。
3. 焊接：采用双面焊、全熔透焊等方法，确保焊接质量。
4. 保温：采用聚氨酯保温材料，确保保温效果。
5. 防腐：采用环氧煤沥青防腐涂料，确保防腐效果。
6. 阀门、法兰安装：按照设计要求进行安装，确保连接牢固、密封。
7. 补偿器安装：按照设计要求进行安装，确保补偿器运行正常。
8. 检测：对管道进行压力、温度、流量等检测，确保管道运行正常。
3.2 施工流程1. 施工准备：组织施工人员、设备、材料，熟悉施工图纸及技术资料。
2. 土方开挖：按照设计要求进行土方开挖。
3. 管道敷设：按照设计要求进行管道敷设。
4. 焊接：进行焊接作业，确保焊接质量。
5. 保温：进行保温作业，确保保温效果。
6. 阀门、法兰安装：进行阀门、法兰安装，确保连接牢固、密封。
7. 补偿器安装：进行补偿器安装，确保补偿器运行正常。
目录第一章、工程概况及施工部署第二章、施工准备第三章、施工方案及主要施工方法第四章、劳动力计划及主要施工机械配备第五章、管道施工的配合措施第六章、保证工程质量的技术组织措施第七章、保证工期的技术组织措施第八章、确保安全、文明施工的措施第九章、降低成本、缩短工期、提高质量的措施第十章、环境保护和不扰民措施第十一章、地下管网、电缆、文物保护措施第十二章、服务、保修及优惠承诺第十三章、附表第一章、工程概况及施工部署第一节、投标承诺综合说明自接到贵单位的招标文件,施工图纸和有关答疑纪要后，我公司即组成本工程投标小组,由公司领导亲自组织指挥,深刻领会招标文件精神,吃透设计图纸，严格按照《招标文件》、设计图纸及国家现行有效的施工验收规范要求和我公司内控标准、作业指导书等要求，精心编制该工程的的投标文件。
我公司非常珍惜这次机会，将充分运用以往供热管道安装工程所积累的成功经验,谒诚为贵方提供最良好的服务，若我公司中标,将承诺如下几点：一、保证按设计及合同要求进行施工，并在投资、质量、安全、进度方面令业主感到满意，遵守业主所有合理的指示和要求。
二、组织落实:公司组建张家口市宣化区指挥部，同时根据工程量及工程区域分设东西两个指挥分部作为独立的项目部。
由优秀的项目经理担任本工程的项目经理,安排达到国内先进水平的专业施工队伍参与管理和施工。
三、质量目标:单位工程一次交验合格率１00%；工程优良品率７5%以上;顾客满意度80分以上；四、工期目标：9０日历天.五、安全目标:达到无工伤、无事故、无险情,搞好文明施工。
六、掌握新技术，运用新工艺，投入新设备,保证达到一流的技术，一流的设备,一流的效果。
七、我们承诺,本投标文件中所述和资料是完整、真实和准确的.第二节、工程概况工程名称:宣化北区集中供热工程建设地点:张家口市宣化区计划工期:90日历天工程内容:工程量清单如下一、工程项目管理的主要目标根据建设单位要求和本工程的具体情况,我公司确定项目管理综合目标如下：1、工程成本造价控制目标采用先进的技术和工艺，选用经济合理的施工方案，通过科学的管理、严密的组织和协调控制，使工程成本和造价得到最有效的控制，最大限度的为建设单位节约资金，为企业获得一定的经济效益。
市政热力外网工程施工组织设计方案市政热力外网工程施工组织设计方案具体内容是什么，下面本店铺为大家解答。
1.1本工程以敷设管道国主要工序，土方工种配合水暖工程，由于工程需为冬季提供供暖服务，2001/11/15之前必须通暖，所以开沟沟槽以东西干线及14#线为主线。
全部工程竣工日期应为2001/10/30以前，施工流水顺序为东四干线→14#线→6#线→5#线→4#线→2#线。
1.2.1为便于管道安装，挖沟时应将挖出的土堆放在沟边一侧，土堆底边应沟边保持0.6M~1.0M的距离，沟底要求找平夯实，以防管道弯曲受力不均。
1.2.2土方施工由于居民区在开挖完毕以后槽边需用围挡，夜间设示警灯。
1.3管道敷设施工1.3.1采用直埋式预制保温管。
管材采用加厚热镀锌钢管（本工程无缝钢管），保温工厂加工。
管材运至现场应下热草带，防止保温层破损，吊装用吊装带，下管采用吊车下管或用三步搭倒链。
1.3.2管道下沟应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，应将损伤部位放在上面，做好标记，以便统一修补。
1.3.3管道应先在沟边进行分段焊接，每段长度控制在25~35M 内，放管时应用绳索将一端固定在地锚上，并套卷管拉住另一端，用撬扛将管段移至沟边，放木滑杠统一指挥，慢放绳，使管段沿木杠下滚，为避免受管道弯曲拉绳一少于两条，且沟边不能站人。
1.4钢管焊接1.4.1所有钢管用无缝钢管焊接，外包聚氨脂保温材料，保温厚度大于40MM.焊工应具有焊工上岗证，按焊接等级施焊。
1.4.2沟内管道焊接，接通前必须清理管道，找平找直，焊接处要挖出操作坑。
1.5直埋管支架及局部作法1.5.1直埋部分固定支架采用现浇混凝土墩，其内预埋固定套管，套管端头与预埋管焊接。
1.5.2直埋管段穿墙处预埋防水套管，直径比埋管外径在25~50MM，管间隙用浸沥青麻刀填实。
1.5.3管道低点处设泄水管，逢管最高点设排气管。
1.6管道试与冲洗。

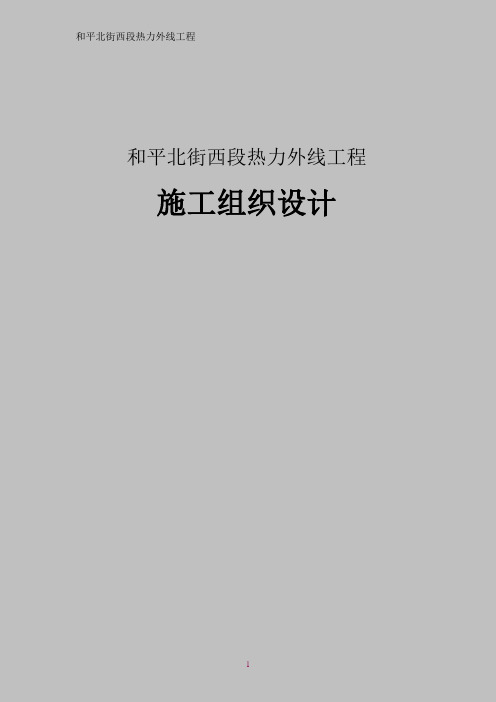

和平北街西段热力外线工程施工组织设计第一章编制依据本施工组织设计依据以下内容编写，本工程施工应遵循以下文件、规范、标准执行。
参考书目资料《***北街西段热力外线工程》设计图纸 J03B418《***北街西段热力外线工程》招标文件 3-2004《市政工程施工技术规程》 GJ18-96 《北京市市政工程质量检验评定标准》 1996 《城市供热管网工程施工及验收规范》 CJJ 28-89 《混凝土结构工程施工及验收规范》 GB50204-2002 《钢筋焊接及验收规范》 JGJ18-96 《结构工程施工及验收规范》 GB50205-2001 《地下防水工程施工及验收规范》 GB50208-2002 《聚氨酯泡沫塑料预制保温管》 DJ-T114-2000 《城市供热螺旋缝埋弧焊钢管》 DJ/T 3022-93第二章工程概况本工程为***北街西段热力外线工程，工程编号：J03B418。
本工程起点接自“ ***街热力外线工程（DN800）”的9#小室向西预留的DN500分支。
1#~10#节点位于永中北1米，终点为蒋宅口西红线以西，即10#节点。
本管线1#~10#全长1491.2米，管径为DN500。
4#预留向北平行分支（DN400），7#节点预留向北平行分支（DN400），9#向南、北预留干线（DN600），干线上预留DN500向西分支，分支及干线均向南、向北、向西做出红线。
第一节设计概况管线敷设方式：1#~8#及支线为直埋，8#~10#、1/9#~2/9#为浅埋暗挖。
管道供回水方向：东供西回，北供南回。
管道补偿方式：波纹管膨胀节及自然补偿向结合。
设计参数：温度（供/回）150/90℃；安装温度0℃；压力1.6Mpa。
管道试压标准：总试压2.0Mpa，分段试压2.4Mpa。
管道保温:直埋管段：采用预制直埋保温管：地沟管段及小室部分：采用珍珠岩瓦保温，外包石棉水泥外护。
直埋管回填要求：胸腔回填时要求两侧同时回填，以防管中心偏移，回填要求分层夯实，人工夯实每层200-250mm，机械夯实每层250-300mm。
热力管道工程施工组织设计【1】施工测量（一）测量工作准备：本工程所用测量仪器主要有经纬仪、水准仪和全站仪。
在使用前应先送有关仪器检测部门检测合格后，才可进入现场使用。
（二）恢复定线测量1、复核水准基点：在地面进行中线测量前，应由设计部门进行交桩手续，转角点桩及方向桩应在线外设桩点，并作点标记。
2、加设、复核水准基点：进场后应组织测量人员对原有道路中心按20M为一段进行标高测量，并在道路沿线每100M设置一标高基准点。
基准点应设置在不容易受破坏的基础及构筑物上，同时加以进行保护。
基准点布置完后应进行复核，同时与原有水准基点标高进行比较，如发现水准基点有疑问，除及时向设计单位查询外，可采用两个水准点为一环进行闭合测量，确定两点的高程差。
看两水准点的闭合差是否符合要求。
（三）填挖方施工测量每一地段开工前应根据设计图纸放线，测设各主要构筑物位置桩。
施工中应经常检查各测量桩，对遗失或位置移动者随时补钉校正。
（四）管道施工测量1、施工中由施工单位自己测量管道中线，按给定的中线控制点，在现场测设出中线的起点、终点、平面折点、纵向折点及直线控制中心桩，并在起点、终点及平面折点的沟槽外适当位置，设置方向控制桩，并且通过拉尺测量确定桩号。
2、施工现场上各座标控制点、水准点、交桩点及各直线方向点、转角均进行复测加密，并报监理单位进行复测后方允许施工使用，操作人员必须认真学习有关技术要求，严格按照操作规范进行操作，增强责任心，加强复测复核工作，提高精度要求。
3、测量放样及时，工序施工完成后，必须按监理要求进行报验复测，工程验收的测量资料必须报送监理工程师，以便校核审查和归档整理。
（五）构筑物测量放样测量放样时应注意核对纵横轴线的地形剖面图是否与设计图相符，应注意长度、底面标高的正确性。
施工中应严格控制构筑物的位置、方向、长度、高度、坡度，使之符合技术要求。
【2】基础施工（一）基础工程施工顺序土方开挖→垫层砼浇筑→支模、扎筋、浇筑砼→土方回填。
热力有限公司供热外网工程施工组织设计供热外网工程是指将热源与用户之间的供热管线和设施。
在供热外网工程施工组织设计中，需要全面考虑工程的工期、施工方法、施工组织、安全措施、质量保证等方面，以确保工程能够按时、安全、高质量地完成。
以下是热力有限公司供热外网工程施工组织设计的一个示例，供参考：一、工程概述根据热力有限公司与用户的供热需求，本次供热外网工程的目标是将热源与用户之间的供热管线和设施，以确保供热系统的正常运行。
本工程包括供热管线的敷设、管道连接、焊接、试压等工作。
二、工程组织架构本工程设立一个工程部，负责对该工程进行全面管理。
工程部包括总工程师、技术员、安全员等，总工程师负责工程的总体组织、协调和监督工作的进行。
三、工程计划与进度根据供热需求和工程的实际情况，制定了详细的工程计划与进度安排。
工程部将根据计划进行任务分解、分期实施，确保工程按时完成。
同时，工程部将建立日常工作会，定期评估和调整工程进度，及时解决工程中遇到的问题。
四、施工方法与工艺流程本工程采用分期施工的方式进行，首先进行供热管线的敷设和焊接工作，然后进行管道连接和试压工作。
具体施工方法如下：1.敷设工作：根据设计图纸和实地勘测结果，确定供热管线的敷设路径和深度。
采用开挖方法将地面开挖至标准深度后，进行管线的敷设，确保管线的平直和稳固。
2.焊接工作：采用氩弧焊接工艺进行管道的连接。
焊接质量需达到相应的焊接标准，确保焊缝的强度和密封性。
3.连接工作：采用橡胶密封圈或弹性接头等连接方式进行管道的连接，确保管道之间的密封性。
4.试压工作：在管道焊接和连接完成后，进行管道的试压工作。
试压压力需达到设计要求，保持一定时间，确保管道的密封性和安全性。
五、安全措施在施工过程中，需要严格按照相关的安全规范和操作规程进行操作，确保施工人员的人身安全和工程的安全。
具体安全措施如下：1.施工人员需佩戴符合要求的个人防护用品，如防护鞋、手套、安全帽等。
热力外线施工方案引言：热力外线对于解决冬季供暖问题至关重要，它是热网的外接热源，通过将热源引至建筑物外部，使室内得以供暖。
本文将探讨热力外线施工方案，并详细介绍施工步骤和注意事项。
一、施工前准备工作1.选址：选取一个合适的位置作为热力外线的站点，需满足以下条件：地势平坦，周边无阻碍物，通风良好，对环境无影响。
2.设计：根据所需热负荷和配套设备情况，进行设计方案制定。
包括管道布置、管径选择、设备容量计算等。
3.采购：准备所需材料，包括热力外线管道、配件、阀门、泵站等。
二、施工步骤1.管道铺设：根据设计方案，将热力外线管道在地面上进行铺设，需要注意以下几点：-管道铺设应尽量避开电力设施、市政管线等，避免损坏。
-管道需要保持一定的坡度，以便正常排放水分。
-管道支架要稳固，防止管道位移或倾斜。
2.接口连接：将管道与各个配套设备进行接口连接，包括阀门、泵站等。
连接过程中需要注意以下几点：-接口要牢固可靠，严禁漏水或漏气。
-对于焊接接口，应采用合适的焊接方法，确保连接牢固。
-接口处需要使用密封材料进行密封，以防水分渗透。
3.绝缘处理：由于热力外线施工在户外进行，需要对管道进行绝缘处理，以减少热量损失。
绝缘处理的要求如下：-选择合适的绝缘材料，如聚氨酯泡沫塑料、玻璃棉等。
-绝缘材料要完全包覆管道，并且固定牢固，不得有松动现象。
-绝缘材料表面要进行防护处理，以防止受潮、老化等。
4.安全设施：为确保施工过程中安全性，需要安装相关的安全设施，如防护栏杆、标志牌等。
同时，施工现场应划定警戒区域，避免外来人员闯入，造成安全事故。
三、施工注意事项1.材料质量：选购优质材料，对于管道、配件等都要有相应的质量保证书，并进行验收。
2.环境保护：施工过程中，要尽量减少对环境的影响，避免土地沉降、渗漏物质等不利后果。
3.安全防护：施工人员必须穿戴工作服、安全帽等，并进行专业技能培训，保证施工安全。
4.系统运行测试：完成施工后，需要对系统进行运行测试，确保各个部件正常运作，无漏水、漏气等情况。
热力站施工组织设计一、工程概述本次热力站施工项目旨在为_____区域提供稳定可靠的热力供应。
热力站的建设规模为_____，将采用先进的热力设备和技术，以满足周边用户的用热需求。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，组织施工人员进行技术交底。
2、制定施工方案和施工工艺流程，明确各施工工序的质量标准和验收要求。
（二）材料准备1、根据施工图纸和材料清单，采购优质的热力设备、管材、阀门、保温材料等。
2、对进场材料进行严格的质量检验，确保材料符合设计要求和相关标准。
（三）现场准备1、清理施工现场，平整场地，修筑施工道路和临时排水设施。
2、搭建临时办公、生活设施和仓库，为施工人员提供良好的工作和生活条件。
三、施工流程（一）基础施工1、根据设计图纸进行基础放线，确定基础的位置和尺寸。
2、进行基础开挖，采用机械开挖和人工清底相结合的方式，确保基础坑底的平整度和坡度符合要求。
3、浇筑基础混凝土，采用商品混凝土，振捣密实，养护到位，确保基础的强度和稳定性。
（二）设备安装1、设备到货后，进行开箱检验，检查设备的外观、型号、规格、数量等是否符合要求，随机文件和配件是否齐全。
2、利用吊车将设备吊运至安装位置，进行设备的就位和找正，确保设备的安装精度符合设计要求。
3、连接设备的管道、阀门、仪表等附件，安装过程中要注意密封和紧固，防止泄漏。
（三）管道安装1、根据设计图纸进行管道放线，确定管道的走向和位置。
2、进行管道支架的制作和安装，支架的间距和形式要符合设计要求和相关规范。
3、安装管道，采用焊接或法兰连接的方式，焊接要符合焊接工艺要求，焊缝要进行无损检测，确保焊缝质量。
4、管道安装完成后，进行压力试验和冲洗，试验压力和冲洗流速要符合设计要求和相关规范。
（四）电气安装1、进行电气设备的基础制作和安装，确保设备的安装牢固可靠。
2、敷设电缆和电线，电缆要进行绝缘测试，电线要进行导通测试，确保线路畅通无阻。
3、安装电气设备，如配电柜、控制柜、变压器等，设备的接线要正确无误，接地要可靠。
目录一、工程概况 (1)二、编制依据 (1)三、工程施工特点和关键点分析 (1)四、施工前准备工作 (2)五、各分部分项工程的主要施工方法 (4)六、质量保证体系及技术组织措施 (7)七、安全防护施工措施 (19)八、文明施工保证措施 (22)九、劳动力计划及主要设备材料、构件的用量计划 (26)十、施工进度计划及工期保证措施 (27)十一、季节性及技术性施工措施 (29)十二、施工协调管理 (31)十三、资料管理目标设计 (32)十四、质量目标及施工进度 (33)十五、附图表 (33)施工组织设计一、工程概况1.1 本工程为和平里车站住宅小区7#楼热力外线工程，工程编号为JT10C523,本工程起点1点接自《和平里车站住宅小区热力外线工程》2点，终点为热力站入口，本工程管线长35米，管径为DN150。
二、编制依据2.1 《城市热力管网设计规范》（CJJ34-2002）2.2 《工业金属管道设计规范》（GB50316-2000）2.3 《工业设备及管道绝热工程设计规范》（GB50264- 97）2.4 《高密度聚乙烯外护聚氨酯泡沫塑料预制直埋保温管》（CJ/T 114-2000）2.5 《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》（CJ/T 115-2001 ）2.6 《城镇直埋供热管道工程技术规程》（CJ/T 81-98）2.7 《输送流体用无缝钢管》（ GB/T9163-2008）三、工程施工特点和关键点分析3.1工程建设意义重大和平里车站住宅小区7#楼热力站工程，承担此项热力工程的建设施工，责任重大。
3.2施工现场情况施工部署时，合理地选择施工方案和施工机械以及科学的施工部署，多层面作业，使工程有序进行，完全满足工期要求；采取多作业面流水施工组织，提前做好各种施工机械配置和材料计划，按计划加工采购、及时组织进场，确保施工顺利。
3.3工程专业多，组织管理任务重本工程属于多种专业施工，各专业工期交叉多，要科学合理安排施工顺序，加大管理协调力度，为此，我们专门设立了协调部门，组织协调施工进度。
3.4工程质量要求高，协调要求高由于本工程质量要求高、工期短的情况下，为确保工程优质按期的完成，在施工过程中协调工作的好坏至关重要。
协调工作量大，施工管理任务重，为此设立专门的工程指挥部，建立健全施工管理工作程序和各项规章制度；以大局为重的良好的工作作风和较高的职业道德水准与相关单位予以充分的合作，建立起融洽和谐的工作关系，全力配合建设单位统一协调调度，保证该项工程施工正常进行。
3.5管线保护要求高如遇其它管线，需要采取安全可靠的保护措施，确保现况管线在施工过程中安全运行。
四、施工前准备工作4.1现场准备4.1.1开工前先探明施工现场及临近地方的市政设施情况（包括任何地上、地下管线）4.1.2根据进场时的现场情况，进行正式施工前的准备工作4.1.3在工程开工前，项目部将临时道路、出入口等的安排、施工现场总平面布置图连同做法说明一起报建设单位审批4.1.4根据临时用水、临时用电施工方案，完成临时水、电管网的布设工作4.1.5根据不同施工阶段和各专业事工对场地和施工条件的不同需求，做好各阶段现场平面布置4.1.6组织施工机具进场：根据需用量计划，按施工平面图要求，组织施工机械、设备和工具进场，按规定地点和方式存放，并应进行相应的保养和试运转等工作4.1.7在工地现场以外，为民工建好生活区，其标准满足市政府有关部门的生活和卫生标准4.2技术准备4.2.1图纸会审在接收到工程图纸和有关设计文件后，项目部将迅速组织工程技术人员认真核对图纸及其它文件中的尺寸，了解设计意图，查阅及理解建设单位、设计单位所提供的规范、设计资料和要求，检查施工图是否完整、齐全，是否符合相关规范的要求；各专业之间的施工图是否交圈，有无矛盾和错误以及坐标、尺寸、标高和说明方面是否一致，技术要求是否明确；掌握拟建工程的特点和结构形式，提前提出问题，由建设单位转交设计单位，并组织召开图纸会审会，做好“图纸会审记录”，作为指导施工的依据。
4.2.2施工组织设计编制项目部将于合同签订后一个星期内提交施工组织设计报监理审批。
（1）技术方案①临时工程及其后的拆除方案；②对永久工程各部分拟采用的施工方案的简略说明；③施工现场内所采用的机械及运输设备，注明机械的布置位置、型号、规格、数量等；④临时通道及工作空间的要求；⑤各施工阶段现场平面布置图；⑥其他需要说明的问题。
（2）现场施工组织资料①工程工作人员、工地管理人员、技术协助人员的数目和职位及管理程序；②当现场施工组织因资源分配安排而有所变动时，将修订的施工组织资料提交给监理。
（3）施工进度计划①编制进度计划横道图；②工程实施过程中，及时提交周、月施工计划，经监理工程师审批后实施；③当实施计划引起总计划的调整和变动时，将修订后的总计划提交监理工程师审批；④施工进度计划包含人、机、料的计划及资金流量表。
4.2.3施工方案编制计划（1）在各分项工程施工前，由各分项技术负责人根据施工图纸、现场实际情况、规范、图集、标准、法规等组织编制、优化施工方案，作为指导现场实际施工的依据。
（2）提前编制工程施工组织设计并交底。
针对特殊部位、施工难点部位的施工方法现场专门成立小组，先研讨论证，制定切实可行的施工方案、特殊作业指导书等，逐级进行技术交底，指导施工。
（3）根据工程特点和进度计划，做好施工方案编制计划。
4.2.4技术培训所有管理人员在开工1天内到位，以便组织学习招标文件及施工规范，了解掌握设计意图，进行图纸会审，组织工程情况交底、调试设备。
开工前将工程所需的各种规范、图集、标准、法规及新工艺等在开工前准备齐全，组织有关工程技术人员学习、掌握。
为保证工程实施，我单位将安排自有技术工人投入施工生产，机械手、电焊工、电工持证上岗。
根据工程项目开工计划，劳动力均在开工前到达施工现场，进行操作工艺、质量标准、安全卫生、消防等项目的技术培训和交底。
（1）在本工程参施职工中，由总工程师牵头，各作业队和项目部各部室积极配合，广泛开展“责任、市场”质量观教育，使广大职工加强全员质量意识，牢固树立“百年大计，质量第一”的思想。
（2）在施工过程中，由总工程师牵头，项目部技术、质量人员配合，不定期组织职工培训，深入开展全面质量管理教育，使参施员工深刻认识人、机、料、法、环五大因素对工程质量的影响，从而围绕五大因素研究并实施不断提高工程质量的措施和方法。
（3）不定期由技术、质量部门组织本工程人员学习建设单位对工程的质量要求和我单位对本工程质量做出的承诺以及单位有关质量管理的各种规章制度，统一参施人员的思想并使之明确创优规划目标和措施。
4.3物资准备4.3.1根据施工图纸和进度计划的要求，项目部制定物资采购、供应计划，并以此落实各项物资的加工订货和材料的到场跟踪。
4.3.2工程开工前，完成各项施工用料的调查核实，经样品报审合格后分期分批组织进场。
施工前应完成水泥等规定必检材料的复试，向监理提交有关资料，报验各种进场物资报告单。
4.3.3各项周转材料要根据工程施工进展情况，随时组织材料进场，具体内容详见主要施工周转材料用量计划表。
各种大型施工设备和运输机械详见主要施工机械表。
4.3.4材料进场后要做好存放、保管工作，并认真进行标识。
五、各分部分项工程的主要施工方法5.1 热力外线施工工艺流程开槽→挖工作坑→管道支架安装→填砂→下管→对口→焊管→拍片→水压试验→接头保温→填砂→铺设标志带→回填土5.2.1 请甲方和监理核实工程量5.2.2 原沟换管的工作坑需搭围挡，夜间加标志灯5.2.3 施工前准备好通风设备，在沟内工作前需检测空气质量，合格后方可施工5.2.4 沟内照明要使用36V以下电压5.2.5 使用机械吊装管道时要有专人指挥5.3 土方工程施工技术要求5.3.1 施工前应对开槽范围内的地下障碍物进行核查，必须人工探明地下所有障碍物，当发现地下障碍物时，须及时与有关单位联系，在确定保护措施并获批准后方可进行障碍物保护和沟槽开挖。
5.3.2 为保护开槽范围内的障碍物而制定的技术措施，已分别得到所属单位的同意和配合，对于各种市政管线电缆和地下构筑物，应保证其他正常使用和安全；5.3.3 按设计图纸所确定的平面位置和断面尺寸放线定位，然后才能开挖，并按设计要求测设高程，在挖掘中尚应进行中线、槽断面、高程的校核；5.3.4 土方开挖过程中出现事先未查到的障碍物将影响到安全时应停止施工，并采取措施经有关部门同意后再继续施工；5.3.5 土方开挖到槽底后，经由设计人员、工程监理验收，对松软地基、坑穴、空洞应进行特殊处理，挖填夯实，使地基密实度满足设计要求；5.3.6 挖至槽底的沟槽，后续工序应安排紧密、连续、尽量缩短晾槽时间，并注意不使槽底土壤受到扰动和破坏。
5.4 管道安装施工技术要求本工程管道使用附件压力等级应不小于设计压力；管道、管件等应具有制造厂的合格证明书。
5.4.1 下管本工程采用人工下管，将管组移至沟槽边缘，在管子两端适当位置各卷套一条绳索，绳的一端锚固在地锚上，拉住另一端，同时在沟边放置两根滑木至沟底，然后再慢慢放绳，使钢管沿滑木徐徐下滑。
作业时要统一指挥。
动作协调一致，下管过程中要特别注意保护好管端坡口不受损坏。
5.4.2 管道就位在定准管道中心和管道高程后，用专用起重机将管子吊起，按管道中心线和坡度对好管口，按以下要求作业：A. 就位前先将钢管内腔粘附杂物清除干净；B. 对接管口时，应检查管道平直度，达到外壁平齐的要求，在距接口中心200mm处测量，允许偏差1mm，对口间隙2.0+1mm，钢管高程±8mm；C. 管材要符合标准要求，管道要垫稳，不倒坡；D. 对口处应垫置稳固，避免焊接时产生错位和变形，对正后沿管周左右交错进行定位点焊，每处长度严格按照规范要求长度，根部必须焊透；E. 不得用夹焊金属填充物等方法对接管口，焊缝表面光洁，宽窄均匀，无裂缝及焊熘咬肉，焊口附近有焊工号码。
5.5 管道焊接施工技术要求本工程采用氩弧焊打底，手工电弧焊填充罩面焊接管道，作业时必须符合下列要求：5.5.1 焊接及焊接材料的选用应符合国际现行标准，焊条、焊剂在使用前应按出厂说明书的规定烘干，并在使用过程中保持干燥；5.5.2 管道组焊前，应对焊口100mm范围内的油漆、污垢、锈、毛刺等清扫干净，检查管口不得有夹层，裂纹等缺陷；5.5.3 管道接口处坡口采用V型，如采用热加工方法，必须除净其表面的氧化皮，并将影响焊接质量的凹凸不平处磨削平整；5.5.4 多层焊接时，第一层焊接缝根部必须均匀焊造，但不得烧穿，各层焊头应错开，每层焊缝厚度应为焊条直径的0.8-1.2倍，不允许在非焊接面上引弧；5.5.5 每层焊完之后，应清除溶渣、飞溅附着物，并进行外观检查，发现缺漏必须铲除重焊；5.5.6 不合格的焊接部位，应采取可靠的补焊措施进行维修，同一部位返修不能超过两次；5.5.7 所有接口焊缝全部采用加强焊缝；5.5.8 在未经水压试验合格之前，各接口焊缝处不得涂刷防腐剂及补作保温；5.5.9 本工程管道焊缝采用射线无损探伤检测，根据《城镇供热管网工程施工及验收规范》（CJJ28—2004）要求，固定焊口抽取10%，转动焊口抽取5%，采用射线无损探伤检验，管道与设备、管件连接处的焊缝应进行100%无损探伤检验，管线折点处焊缝应进行100%无损探伤检验，并应达到现行国家标准《钢熔化焊对接接头射线照相和质量分级》（GB/T3323）Ⅱ级以上标准。
