基本架空线路分坑测量

格式：ppt
大小：458.50 KB
文档页数：19

下载文档原格式

输配电线路杆塔分坑测量

五、有位移转角杆塔基础的分坑测量
四、无位移转角杆塔基础的分坑测量
三、不等根开、等坑口宽度基础（矩形）的分坑测量
（4）分坑步骤：(分坑方法同正方形坑）
S1——转角桩O至塔位桩 O1之间的位移距离；
正面图
平面布置图
5（ L2 - L1 ）
六、V形拉线坑位测量和拉线长度计算
二、根开不等、坑口宽度也不等的分坑测量

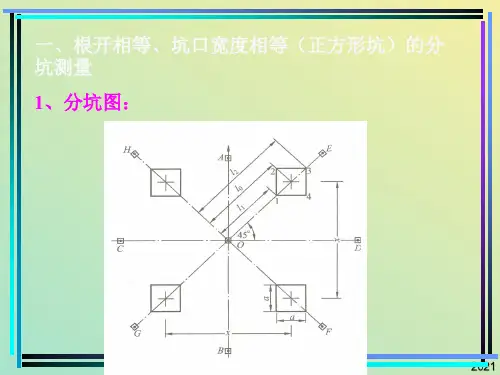

一、根开相等、坑口宽度相等（正方形坑）的分坑测量
1、分坑图：
2、已知条件 x——根开； a——坑口长； A——线路方向桩； O——线路中心桩；
3、计算公式： L0=0.707x l1=0.707(x-a) l2=0.707(x+a)
4、分坑步骤：
二、根开不等、坑口宽度也不等的分坑测量 1、分坑图：
φ
O
H
ΔD
D0 D
（3）等长宽横担转角塔基础的分坑测量示意图
（4）分坑步骤：(分坑方法同正方形坑）
六、V形拉线坑位测量和拉线长度计算 1、直线杆V形拉线图
正面图
平面布置图
2、V形拉线基础坑位几何关系图
3、平坦地形的V形拉线坑位测量
4、V形拉线基础坑位地面高于杆位中心桩地面的几何关系
φ
H
O
ΔD
D0
D
5、 V形拉线基础坑位地面低于杆位中心桩地面的几何关系
（4）分坑步骤：
四、无位移转角杆塔基础的分坑测量 1、分坑图：
E a
x
2、已知条件 x——根开； a——坑口长； E——线路方向桩； O——线路中心桩；
3、计算公式： L0=0.707x l1=0.707(x-a) l2=0.707(x+a)
4、分坑步骤：(分坑方法同正方形坑）

线路基础复测;铁塔基础分坑;基础操平找正

⑷ 标村上注记的文字、符号应写清楚，以免混淆。废置无用的桩应拔掉，以防误认为杆塔桩。
⑸ 对线路地形变化较大和杆塔间有跨越物，或者有设计要求开方时，必须复测杆塔中心桩，地形凸起点，被跨越物的标高；风偏对地距离可能不够处也应进行复测，以与设计进行核对。
5.1 分坑前的准备工作 ① 分坑测量前必须编制分坑的明细表。该表内容有杆塔型式、基础根开（正面和侧面）、基础对角线（包括基坑远点、近点、中心点）及坑口尺寸等。 ② 对于终端、转角、换位等特殊杆塔，应依据设计单位规定的中心桩位移值及位移方向列出明细表。 ③ 准备合格的木桩，规格为40mm×40mm×400mm。 ④ 必须在路径复测确认后方准开始分坑测量。 ⑤ 坑口宽度的计算，应结合基础型式和尺寸、坑深及安全坡度来计算。
2、线路桩位复测项目复测的主要项目有：直线杆塔中心桩复测、转角杆塔中心桩复测、档距和标高的复测、丢桩补测。 ① 直线杆塔中心桩复测依据设计勘测标定的两相邻直线杆塔中心桩为基准，用正倒镜分中法（即重转法）检查杆塔中心桩是否正确。对丢失的直线杆塔中心桩可用正倒镜分中法测量补钉，其操作步骤如下：见图1所示。
③ 档距和标高的复测线路塔位桩间的档距和标高要用视距法进行复测。特别是对相邻间有凸起地形和交叉跨越时，必须进行复测，防止线路竣工后产生导线对地，对跨越物安全距离不符合安全限距要求，造成返工浪费。其复测的步骤为： ⑴ 将仪器安平在Z1桩上，在Z2桩立视距尺，同时量出仪高hi(望远镜中点到Z1桩顶点的垂直距离)； ⑵ 将望远镜内的上、中、下三根横线对准视距尺，读数点分别为a、b、c；同时读出垂直角φ；
•
•
•
• Z1
Z2
•⊙
⊙
•
图1 直线杆塔中心桩复测

DL5168- 110KV-750KV架空输电线路施工质量检验及评定规程

110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (33)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (34)表B.0.17 接地装置施工检查及评定记录表（线地1） (35)表B.0.18 线路防护设施检查及评定记录表（线防1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表C.0.1 分部工程质量评定统计表（线统1） (38)表2.0.1 架空输电线路工程类别划分表表3.0.3 架空输电线路施工质量检验及评定范围划分表续表3.0.3注：а设计单位参加由业主组织的分部工程和单位工程质量检验表A.0.1 路径复测记录表（线记1）表A.0.2 普通基础分坑及开挖检查记录表（线记2）表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）表A.0.4 施工基面及电气开方检查记录表（线记4）监理：专职质检员：施工负责人：检查人：表A.0.5 交叉跨越检查记录表（线记5）监理：专职质检员：施工负责人：检查人：表A.0.6 OPGW现场开盘测试记录表（线记6）监理：施工负责人：厂家代表：测试员：表A.0.7 OPGW接头损耗测试记录表（线记7）监理：接续施工负责人：测试负责人：测试员：表A.0.8 OPGW纤芯损耗测试记录表（线记8）监理：接续施工负责人：测试负责人：测试员：表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）监理：专职质检员：施工负责人：检查人：表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）监理：专职质检员：施工负责人：检查人：表B.0.3 预制装配式基础检查及评定记录表（线基3）监理：专职质检员：施工负责人：检查人：表B.0.4 混凝土杆预制基础检查及评定记录表（线基4）监理：专职质检员：施工负责人：检查人：表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5）监理：专职质检员：施工负责人：检查人：表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1）监理：专职质检员：施工负责人：检查人：表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2）承台编号设计强度检查结果连梁编号设计强度检查结果监理：专职质检员：施工负责人：检查人：表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3）桩号基础编号桩基型式塔型基础型式桩孔号成孔方式钻孔直径钻孔深度浇制温度℃灌注日期：年月日时起～年月日时止混凝土强度等级试块强度MPa 坍落度 cm材料用量（kg/m³）水水泥砂子石子掺和料外加剂水泥品种砂子规格石子粒径 mm 钢筋骨架直径 m 钢筋骨架长度 m 箍筋间距 m 主筋规格、数量及间距Φ×：间距： mm 加强筋间距护筒顶标高m 孔底沉淀层厚度m 漏斗体积m³导管截面积 m²导管编组情况导管总长m 封水方法首批压浆后导管埋设深度（＞800mm）m灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）埋管深度（m）图例时/分次序罐数折算量/ / / /监理：专职质检员：施工负责人：检查人：表B.0.7 灌注桩基础检查及评定记录表（线基7）监理：专职质检员：施工负责人：检查人：表B.0.8 自立式铁塔组立检查及评定记录表（线塔1）监理：专职质检员：施工负责人：检查人：表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1）监理：专职质检员：施工负责人：检查人：表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2）监理：专职质检员：施工负责人：检查人：表B.0.10 混凝土杆组立检查及评定记录表（线杆1）桩号塔号杆型呼高（m ） 15.4m 施工日期 2015年09月21日全高（m ）21m检查日期 2015年21月22日序号检查(检验)项目性质质量标准(允许偏差) 检查结果评级 1 部件规格、数量主控符合设计要求2 焊接质量主控符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.3.3条规定3 混凝土杆纵向裂缝主控不得有4转角、终端杆拉线点向受力反方向偏斜（％）一般大于0，并符合设计要求5 导线不对称布置时拉线点向受力反方向侧偏斜（％H ′a）一般大于0，并符合设计要求 6 横向裂缝（mm ）一般普通杆：0.05；预应力杆不得有7 结构倾斜（％）一般 0.3 8 焊接弯曲（％L b）一般 0.29横担高差（％）一般110KV 0.5220KV ～330KV0.3510 螺栓与构件面接触及出扣情况一般符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.1.3条规定 11 拉线安装检查一般符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.5.4条规定 12 锲形、UT 型线夹连线的拉线一般符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.5.1条规定13 螺栓防松一般符合设计要求 14 螺栓防卸一般符合设计要求 15爬梯或脚钉一般符合设计要求下端12管压接后推荐值：液压 mm 。

线路施工复测和分坑测量

180°1‘的偏差是允许的。ຫໍສະໝຸດ 180° 1′Z1
Z3
2号 Z2
测回法
a
5
两法在操作上有区别
重转法正镜后视Z1——倒转望远镜——前视Z3
水平旋转倒镜视Z1——倒转望远镜——前视Z3
测回法盘左Z1——水平旋转盘左Z3
倒转望远镜盘右Z3 ——水平旋转盘右Z1
a
6
转角杆塔桩位的复测
偏差量不应大于1′30″
Z6
左转
Z5
J2
180
180
右转角
右转
a
7
复测值允许偏差1’30“ 注意测回法允许偏差：两个半测回不超过1’ 左转角，右转角
a
8
档距和标高的复测
送电线路杆塔的高度是依据地形、交跨物的标高和导线的最大弧垂以及杆塔的使用条件来确定的。
主要考虑安全电气距离够不够。
a
9
测2，3间档距及Z2点标高仪器放在Z1，也可以在c 前视Z2或后视 C点放视距尺，用正倒镜测竖直角和视距距离计算h1，D1
a
2
直线杆桩位的复测转角杆桩位的复测档距和标高的复测
补桩测量钉辅助桩
a
3
直线杆塔桩位的复测
仪器放在Z2，正镜后视z1，然后倒转望远镜前视A点。再水平方向旋转望远镜，即倒镜视 z1，再倒转望远镜视B点。取A,B中点比较偏移量
A
Z1
Z2
C
3号
D
z3
B
重转法
a
4
测回法测z1和z3之间的角度。
a
13
线路复测注意事项
a
14
第二节杆塔基础坑的测量
分坑测量包括分坑数据计算和坑位测量杆塔类型和基础类型相互配合杆塔类型明细表和基础根开考虑操作裕度和安全坡度（和土质相关）坑口尺寸根据底面情况，坑深，坑底操作裕度及安全坡度计算。

DLT5168—-110kV-500kV-架空电力线路工程施工质量及评定规程

110kV～500kV架空电力线路工程施工质量及评估规程DL/T5168—目录1 范畴2 规范性引用文献3 通用规定4 质量检查评估范畴5 质量检查评估原则及检查措施6 原材料及器材检查附录A 途径复测、基础分坑及开挖检查登记表附录B 线路工程施工质量检查及评级登记表附录C 线路工程施工质量评级登记表1．0．1 本原则系架空电力线路工程施工质量检查及评估原则，涉及土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护设施与原材料及器材检查等方面，规定了质量检查评估原则及检查措施。

1．0．2 本原则合用于110kV~500kV交流和直流架空电力线路新建工程旳施工质量检查及等级评估，对其他电压等级无专业原则旳工程亦可参照执行。

2 规范性引用文献…目录下列文献中旳条款通过本原则旳引用而成为本原则旳条款。

但凡注日期旳引用文献，其随后所有旳修改单（不涉及勘误旳内容）或修订版均不合用于本原则，然而，鼓励根据本原则达到合同旳各方研究与否可使用这些文献旳最新版本。

但凡不注日期旳引用文献，其最新版本合用于本原则。

GB 772 高压绝缘子瓷件技术条件GB/T775．2 绝缘子实验措施第2部分：电气实验措施GB/T 775．3 绝缘子实验措施第3部分：机械实验措施GB 1001 盘形悬式绝缘子技术条件GB/T1179 圆线同心绞架空导线GB 2314 电力金具通用技术条件GB/ T2315- 电力金具标称破坏载荷系列及连接型式尺寸GB/T 2317.4 电力金具验收规则，标志与包装GB 50205 钢构造工程施工质量验收规范GBJ 233-1990 110 - 500kV 架空电力线路施工及验收规范DL/T683-1999 电力金具产品型号命名措施DL/T696-1999 软母线固定金具JGJ 4-1980 工业与民用建筑灌注桩基础设计与施工规程JGJ 53-1992 一般混凝土用碎石或卵石质量原则及检查措施3 ．0 ．1本原则将一条或一种标段旳架空电力线路工程定为一种单位工程；每个单位工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中又分为若干相似单元工程；每个单元工程中有若干检查（检查）项目。

线路施工复测和分坑测量_2022年学习资料

线路施工复测和分坑测量
转角杆塔基础的分坑测量-o无位移转角杆塔-o有位移转角杆塔-。位移杆塔中心桩是否是杆塔位桩
仪器位于0点-前视后视线路方向，水平读盘置零-测出180°-a/2,钉出ABCD-A由-线路前进方向-90 B电-Z电-图6-16无位移转角塔基础的分坑测量
有位移转角-转角塔的塔位中心桩位移距离，是由于转角值较大，受转角塔的导线横担等因素的影-响，使之在导线挂线，引起线路方阿的变化，为了消除这种影响，必须将转角塔位中心-桩向线路转角内侧的角平分线方向，平移一适当的距。-1等长宽横担转角塔基的分坑测量。图514是等长宽横柑转角塔塔位桩位移-图，图中$为中心桩位移的距离，其为-8=号+cg号-〔5-13-式中-D一横担的宽度：-C一挂绝缘子串的金具长度；-图5-14等长宽機担转培塔位柱位移图-0m—-线路的转角值。
转角杆塔桩位的复测-偏差量不应大于130"-Z6-左转-Z5-J2-0WC=B-180°-=180°-B转角
o复测值允许偏差Βιβλιοθήκη '30“-o注意测回法允许偏差：两个半测回不超过1-0左转角，右转角
档距和标高的复测-送电线路杆塔的高度是依据地形、交跨物的标高和导线的最大弧垂以及杆塔-的使用条件来确定的。主要考虑安全电气距离够不够。-乙0号-图6-3复测档距和标高
o测回法测z1和z3之间的角度。-0180°1的偏差是允许的。-土-180°1'-Z1-Z3-口-2号-Z
o两法在操作上有区别-。重转法-0正镜后视Z1一倒转望远镜—一前视Z3-水平旋转倒镜视Z1——倒转望远镜— 视Z3-测回法-○-盘左Z1一水平旋转盘左Z3-倒转望远镜盘右Z3一水平旋转盘右Z1
1.根开相等抗口宽度相等的分坑测量-根开相等坑口宽度相等的基础如图6-10所示，四个基础坑中心所构成一个正形-正方形铁塔基础，由于基础坑口尺寸也都-相等，因此，塔位中心0点到四个基坑对角-线内、外顶点的距离也分别等，由图-6-10可知，0等于45°，从几何关系可得-2-l0=-6-4-4=--a）-sin45-6-5 s+a-电-sin45°-x+a-根开相等坑口宽度相等基础分坑测量-6-6】-以上三式中-。一塔位中心桩至坑中心的距离；-1一塔位中心桩至基坑内对角线顶点的距离：-2一塔位中心桩至基坑外对角线顶点的距离。

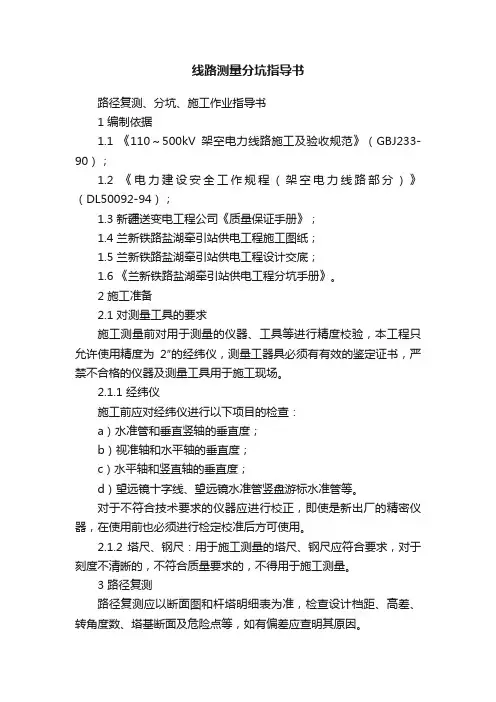

线路测量分坑指导书

线路测量分坑指导书路径复测、分坑、施工作业指导书1 编制依据1.1 《110～500kV架空电力线路施工及验收规范》（GBJ233-90）；1.2 《电力建设安全工作规程（架空电力线路部分）》（DL50092-94）；1.3 新疆送变电工程公司《质量保证手册》；1.4 兰新铁路盐湖牵引站供电工程施工图纸；1.5 兰新铁路盐湖牵引站供电工程设计交底；1.6 《兰新铁路盐湖牵引站供电工程分坑手册》。

2 施工准备2.1 对测量工具的要求施工测量前对用于测量的仪器、工具等进行精度校验，本工程只允许使用精度为2″的经纬仪，测量工器具必须有有效的鉴定证书，严禁不合格的仪器及测量工具用于施工现场。

2.1.1 经纬仪施工前应对经纬仪进行以下项目的检查：a）水准管和垂直竖轴的垂直度；b）视准轴和水平轴的垂直度；c）水平轴和竖直轴的垂直度；d）望远镜十字线、望远镜水准管竖盘游标水准管等。

对于不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也必须进行检定校准后方可使用。

2.1.2 塔尺、钢尺：用于施工测量的塔尺、钢尺应符合要求，对于刻度不清晰的，不符合质量要求的，不得用于施工测量。

3 路径复测路径复测应以断面图和杆塔明细表为准，检查设计档距、高差、转角度数、塔基断面及危险点等，如有偏差应查明其原因。

3.1 路径复测的项目3.1.1 直线杆塔中心桩复测；3.1.2 转角杆塔中心桩复测；3.1.3 档距和高差的复测；3.1.4 基础断面的测量（包括基础各腿基面对中心桩的高差）；3.1.5 被跨越物、地形凸起点、风偏危险点高差及水平距离的测量；3.1.6 已丢失的桩位补钉。

3.2 直线杆塔中心桩复测3.2.1 直线杆塔中心桩复测，以直线桩为基准，用正倒镜分中法来复测，复测时以设计勘测钉立的两个相邻的直线桩为基线，其横线路方向偏差不大于50mm，当采用经纬仪视距法复测距离时，顺线路方向相邻杆塔位中心桩间的距离与设计值的偏差不大于设计档距的1%；高差偏差不超过±0.5m。

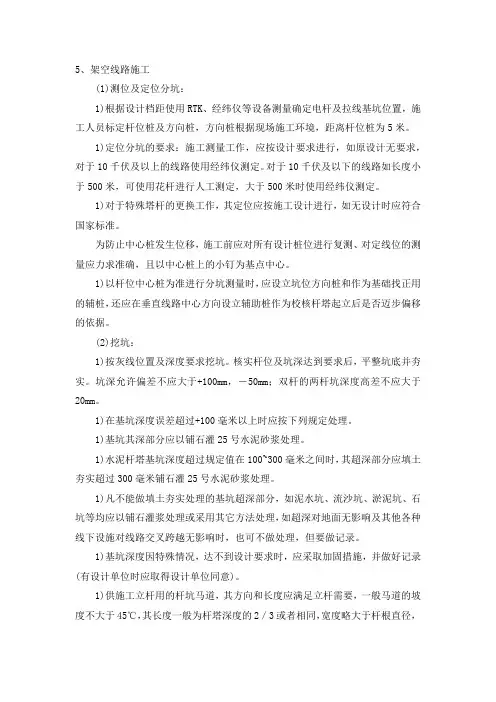

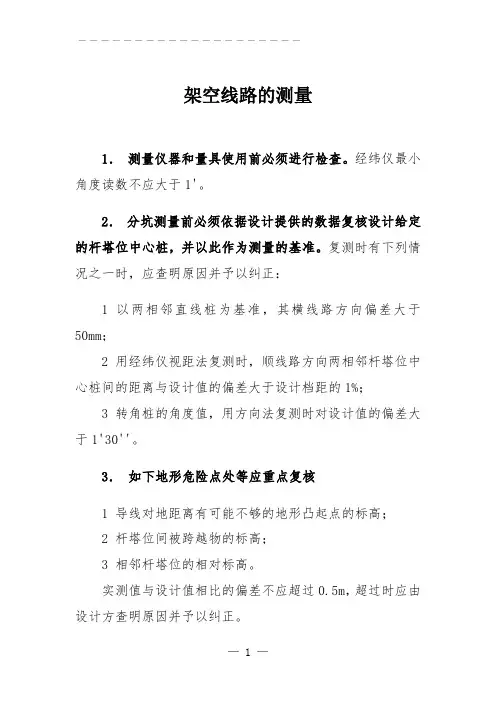

架空线路施工方案

5、架空线路施工(1)测位及定位分坑：1)根据设计档距使用RTK、经纬仪等设备测量确定电杆及拉线基坑位置，施工人员标定杆位桩及方向桩，方向桩根据现场施工环境，距离杆位桩为5米。

1)定位分坑的要求：施工测量工作，应按设计要求进行，如原设计无要求，对于10千伏及以上的线路使用经纬仪测定。

对于10千伏及以下的线路如长度小于500米，可使用花杆进行人工测定，大于500米时使用经纬仪测定。

1)对于特殊塔杆的更换工作，其定位应按施工设计进行，如无设计时应符合国家标准。

为防止中心桩发生位移，施工前应对所有设计桩位进行复测、对定线位的测量应力求准确，且以中心桩上的小钉为基点中心。

1)以杆位中心桩为准进行分坑测量时，应设立坑位方向桩和作为基础找正用的辅桩，还应在垂直线路中心方向设立辅助桩作为校核杆塔起立后是否迈步偏移的依据。

(2)挖坑：1)按灰线位置及深度要求挖坑。

核实杆位及坑深达到要求后，平整坑底并夯实。

坑深允许偏差不应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。

1)在基坑深度误差超过+100毫米以上时应按下列规定处理。

1)基坑其深部分应以铺石灌25号水泥砂浆处理。

1)水泥杆塔基坑深度超过规定值在100~300毫米之间时，其超深部分应填土夯实超过300毫米铺石灌25号水泥砂浆处理。

1)凡不能做填土夯实处理的基坑超深部分，如泥水坑、流沙坑、淤泥坑、石坑等均应以铺石灌浆处理或采用其它方法处理，如超深对地面无影响及其他各种线下设施对线路交叉跨越无影响时，也可不做处理，但要做记录。

1)基坑深度因特殊情况，达不到设计要求时，应采取加固措施，并做好记录(有设计单位时应取得设计单位同意)。

1)供施工立杆用的杆坑马道，其方向和长度应满足立杆需要，一般马道的坡度不大于45℃，其长度一般为杆塔深度的2／3或者相同，宽度略大于杆根直径，其深度一般掌握在离底盘0.5米。

(3)配电线路水泥电杆埋深：水泥电杆的埋设深度无设计要求时，一般应符合规定：特殊地质条件要经过验算方可工作。

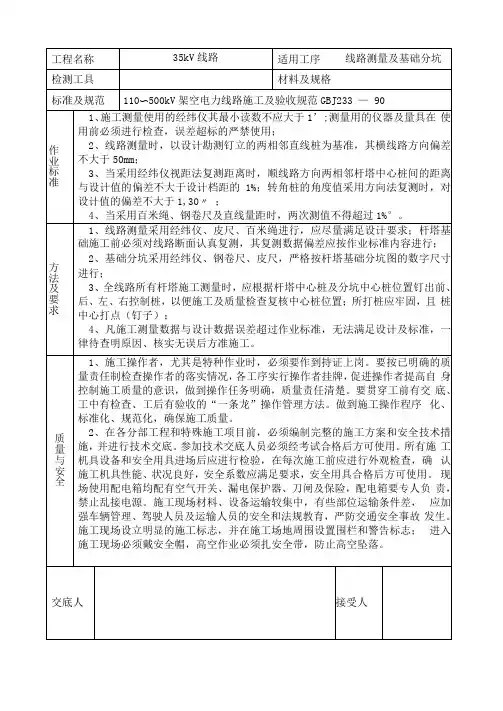

35KV架空线路技术交底

标准及规范110〜500kV 架空电力线路施工及验收规范GBJ233 — 901、放线滑车的轮槽尺寸及所用材料应与导线或避雷线相适应，保证导线或避雷线通过时不受损伤；2、轮槽底部的轮径当展放导线时应符合国家现行标准的规定；当采用镀锌钢绞线作避雷线展放时，其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于1.5； 3、对于垂直档距较大，紧线受力所用的滑车应进行验算。

绝对禁止导、地线及滑车混用。

1、放线滑车的使用，必须使用检验合格的滑车；滑车吊线采用钢丝绳进行，禁止使用铁丝代替滑车吊线；2、放线过程中，对展放的导线及避雷线应认真进行外观检查，对于制造厂在线上设有的损伤或断头标志的地方，应查明情况，妥善处理。

3、全线路采用人力与拖拉机相结合的方式，边放边挂的方法进行放线时，应尽量减少导线与地面的磨损，确保导线光洁度；4、所放导线需经过的跨越架必须经安全、生产、技术部门检查、确认后方可进行。
