输电线路施工测量全解

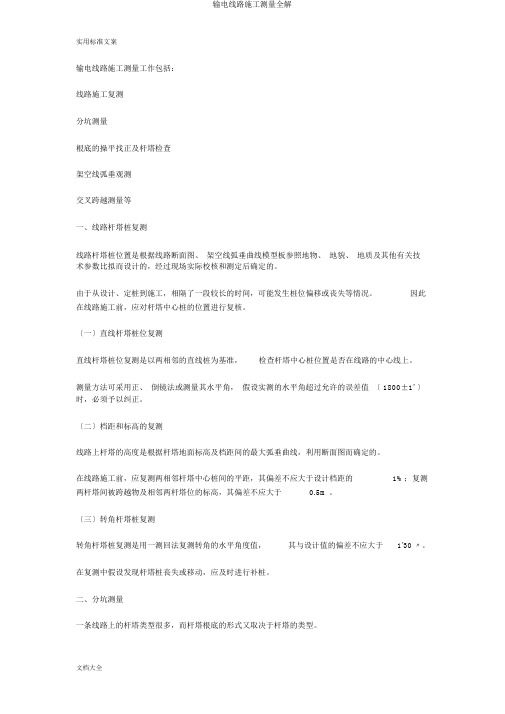

输电线路施工测量工作包括：线路施工复测分坑测量根底的操平找正及杆塔检查架空线弧垂观测交叉跨越测量等一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比拟而设计的，经过现场实际校核和测定后确定的。

由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丧失等情况。

因此在线路施工前，应对杆塔中心桩的位置进行复核。

〔一〕直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。

测量方法可采用正、倒镜法或测量其水平角，假设实测的水平角超过允许的误差值〔 1800±1' 〕时，必须予以纠正。

〔二〕档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。

在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m 。

〔三〕转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30 〃。

在复测中假设发现杆塔桩丧失或移动，应及时进行补桩。

二、分坑测量一条线路上的杆塔类型很多，而杆塔根底的形式又取决于杆塔的类型。

分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔根底的型号和洞深，这些数据是分坑测量的主要依据。

分坑测量包括坑口放样数据计算和坑位测量。

〔一〕坑口放样数据计算二〕坑位测量杆塔有铁塔与拉线杆两大类。

因此，杆塔根底有主杆与拉线根底坑之分。

三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。

在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。

〔一〕弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。

考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。

(一)坑口尺寸数据计算
aD2e2fH
表2—6 一般基坑开挖的安全坡度
土壤分类 安全坡度
宽度 e (m)
沙土、土、淤泥
0．75 0．3
砂质黏土
0．5 0．2
黏土、黄土
0．3 0．1～0．2
坚土
0．15 0．1～0．2
张刘春设计
(二)基础坑位的测量 1．单杆基础坑的测量
张刘春设计
2．直线双杆基础坑的测量
24一物镜
张刘春设计
输配电线路施工
三、红外测距仪 光电测距是最先进的测距方法， 以光波为载波的光电测距仪和用微波 为载波的微波测距仪，统称为电磁波 测距仪。测程为几公里的短程。光电 测距仪一般以红外光作载波，故称为 短程红外光电测距仪。
图2—16 DCH-1型红外测距仪
张刘春设计
输配电线路施工
四、测量工具
的符号主要分为地物符号、地貌符号和注记三种
张刘春设计
输配电线路施工
张刘春设计
输配电线路施工
二、线路杆塔桩复测
线路杆塔桩位置，是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、 地质及其他有关技术参数经比较而设计的，再经过现场实际校核和测定后确定。由 于从设计定桩到施工相隔了一段较长时间，可能发生桩位偏移或杆桩丢失等情况， 也可能在线路路径上又增设了新的地物，因此在线路施工前，必须根据国家颁布的 技术标准，复核设计钉立的杆塔中心桩的位置。
2)A、B、C、D四个辅助桩在两条互相垂直的直线上，显然BD在 的平分线上。
此种转角塔的基础根开和坑口宽度，通常分别相等。因此，其基础的分坑方法 与正方形基础的分坑方法一致。
(2)有位移转角铁塔基础的分坑测量 （略）
张刘春设计
第四节 拉线坑位的测量及拉线长度的计算

测绘技术中的输电线路测量方法近年来，随着电力行业的快速发展，输电线路建设成为了各地电力公司的重要任务。

为了确保输电线路的安全运行和稳定供电，测绘技术在输电线路建设和维护过程中扮演着重要的角色。

本文将介绍一些常用的输电线路测量方法，以及这些方法在保障电力行业发展方面的重要性。

首先，我们来看一种常用的输电线路测量方法——绝对测量法。

绝对测量法通过使用全站仪或者全球定位系统（GPS）等先进设备，测量和记录输电线路的绝对位置和高度。

这种方法可以精确测定导线的走向和高度变化，为输电线路的设计和施工提供依据。

在设计阶段，绝对测量法可以帮助工程师合理规划走线，确保线路的通道畅通无阻。

在施工过程中，绝对测量法可以确保导线的垂直度和水平度，提高线路的稳定性和可靠性。

除了绝对测量法，相对测量法也是一种常用的输电线路测量方法。

相对测量法的核心思想是基于已知控制点附近的导线测量，通过观测和计算来确定输电线路上其他导线的位置。

相对测量法的优势在于快速高效，可以在短时间内测量大量的导线数据。

然而，相对测量法的精确度相对较低，尤其是在较长距离的输电线路上。

因此，在实际应用中，相对测量法通常与绝对测量法结合使用，以提高测量结果的准确性。

此外，近年来，激光测量技术在输电线路测量中得到了广泛应用。

激光测量技术利用激光束的高频振动特性，通过测量反射光束的时间差来计算出测量点与仪器之间的距离。

在输电线路测量中，激光测量技术可以通过测量各个导线之间的距离，来确定导线的张力和垂直度。

激光测量技术不仅测量精度高，而且速度快，对测量人员的要求也不高，因此在实际应用中得到了广泛推广。

除了测量方法的选择，数据处理也是输电线路测量中不可忽视的一环。

测量数据的准确与否将直接影响到线路的设计和施工质量。

因此，在数据处理过程中，传统的测绘技术结合了遥感和地理信息系统（GIS）等先进技术，在提高测量数据精度的同时，实现了数据的可视化呈现和分析。

通过将测量数据与电力系统的地理信息相结合，电力公司可以更好地管理和维护输电线路，提高电网的运行效率和供电可靠性。

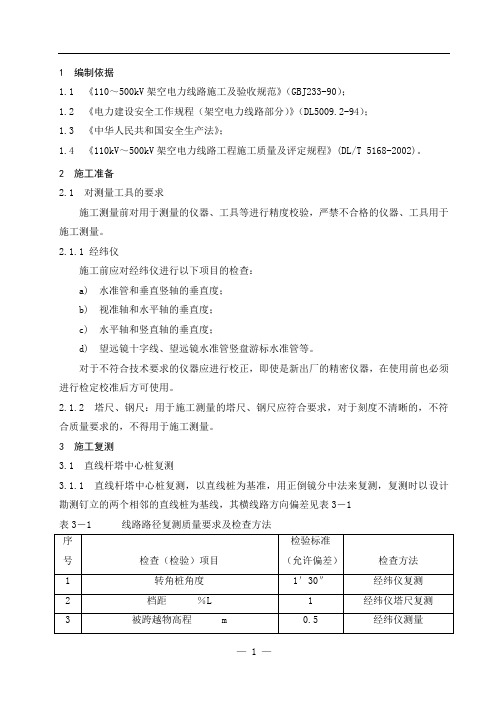

1 编制依据1.1 《110～500kV架空电力线路施工及验收规范》（GBJ233-90）；1.2 《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-94）；1.3 《中华人民共和国安全生产法》；1.4 《110kV～500kV架空电力线路工程施工质量及评定规程》(DL/T 5168-2002)。

2 施工准备2.1 对测量工具的要求施工测量前对用于测量的仪器、工具等进行精度校验，严禁不合格的仪器、工具用于施工测量。

2.1.1 经纬仪施工前应对经纬仪进行以下项目的检查：a) 水准管和垂直竖轴的垂直度；b) 视准轴和水平轴的垂直度；c) 水平轴和竖直轴的垂直度；d) 望远镜十字线、望远镜水准管竖盘游标水准管等。

对于不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也必须进行检定校准后方可使用。

2.1.2 塔尺、钢尺：用于施工测量的塔尺、钢尺应符合要求，对于刻度不清晰的，不符合质量要求的，不得用于施工测量。

3 施工复测3.1 直线杆塔中心桩复测3.1.1 直线杆塔中心桩复测，以直线桩为基准，用正倒镜分中法来复测，复测时以设计勘测钉立的两个相邻的直线桩为基线，其横线路方向偏差见表3－1表3－1 线路路径复测质量要求及检查方法序号检查（检验）项目检验标准（允许偏差）检查方法1 转角桩角度1′30″经纬仪复测2 档距％L 1 经纬仪塔尺复测3 被跨越物高程 m 0.5 经纬仪测量— 1 —序号检查（检验）项目检验标准（允许偏差）检查方法4 杆（塔）位高程 m 0.5 经纬仪测量5 地形凸起点高程 m 0.5 经纬仪测量6 直线桩横线路 mm 50 经纬仪定线、钢尺测量7 被跨越物与邻近杆（塔）位距离％L 1 用经纬仪塔尺复测8 地形凸起点b、风偏危险点与邻近杆（塔）位距离％L′a 1 用经纬仪塔尺复测a. L为档距，L′为被跨越物或地形凸起点、风偏危险点与邻近杆（塔）位的水平距离。

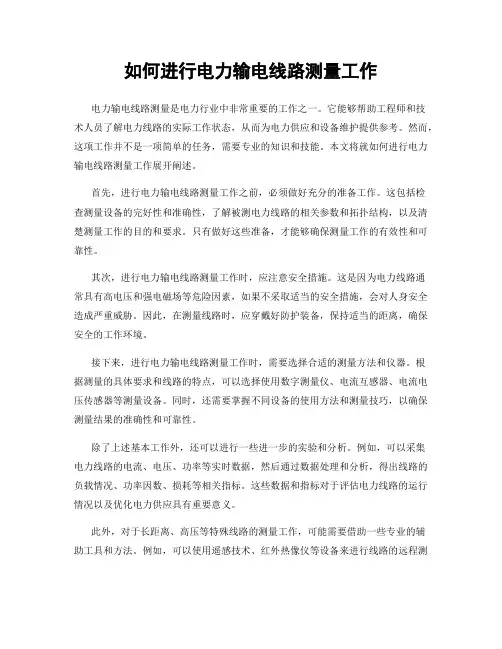

如何进行电力输电线路测量工作电力输电线路测量是电力行业中非常重要的工作之一。

它能够帮助工程师和技术人员了解电力线路的实际工作状态，从而为电力供应和设备维护提供参考。

然而，这项工作并不是一项简单的任务，需要专业的知识和技能。

本文将就如何进行电力输电线路测量工作展开阐述。

首先，进行电力输电线路测量工作之前，必须做好充分的准备工作。

这包括检查测量设备的完好性和准确性，了解被测电力线路的相关参数和拓扑结构，以及清楚测量工作的目的和要求。

只有做好这些准备，才能够确保测量工作的有效性和可靠性。

其次，进行电力输电线路测量工作时，应注意安全措施。

这是因为电力线路通常具有高电压和强电磁场等危险因素，如果不采取适当的安全措施，会对人身安全造成严重威胁。

因此，在测量线路时，应穿戴好防护装备，保持适当的距离，确保安全的工作环境。

接下来，进行电力输电线路测量工作时，需要选择合适的测量方法和仪器。

根据测量的具体要求和线路的特点，可以选择使用数字测量仪、电流互感器、电流电压传感器等测量设备。

同时，还需要掌握不同设备的使用方法和测量技巧，以确保测量结果的准确性和可靠性。

除了上述基本工作外，还可以进行一些进一步的实验和分析。

例如，可以采集电力线路的电流、电压、功率等实时数据，然后通过数据处理和分析，得出线路的负载情况、功率因数、损耗等相关指标。

这些数据和指标对于评估电力线路的运行情况以及优化电力供应具有重要意义。

此外，对于长距离、高压等特殊线路的测量工作，可能需要借助一些专业的辅助工具和方法。

例如，可以使用遥感技术、红外热像仪等设备来进行线路的远程测量和故障检测。

这些技术可以在不接触线路的情况下，实现远程监测和诊断，提高工作效率和安全性。

最后，进行电力输电线路测量工作后，还应该对测量结果进行合理的分析和解读。

这是为了帮助工程师和技术人员了解线路的实际运行情况，从而指导后续的维护和优化工作。

在分析结果时，应特别注意异常数据的处理和故障的定位，以便及时采取措施解决问题。

但不得减少。
任务三 导线弧垂放样
二、弧垂观测
架空弧垂观测的方法有: 异长法、等 长法、角度法和平视法。
1.异长法
任务三 导线弧垂放样
2.角度法
角度法是用仪器（全站仪、经纬仪）测竖直角观测弧垂 的一种方法。
将仪器安置在架空线悬挂点的垂直下方, 用测竖直角测定 架空线的弧垂。紧线时, 调整架空线的张力, 使架空线稳定时 的弧垂与望远镜的横丝相切, 观测档的弧垂即为确定。
任务一 杆塔定位测量
代表档距: 一个耐张段里，除弧立档外，往 往有多个档距。由于导线跨越的地形、 地物不同，各档距的大小不相等，导线 的悬挂点标高也不一样，各档距的导线 受力情况也不同。把大小不等的一个多 档距的耐张段，用一个等效的假想档距 来代替它，这个能够表达整个耐张力学 规律的假想档距，称之为代表档距或称 为规律档距。
在架空线档距内, 当两端悬挂等高时, 其最大弧垂处于档距中点
任务三 导线弧垂放样
当两端悬挂点不等高时, 两悬挂点高差 为h, 其最大弧垂是指平行于两悬挂点连线 的直线 与架空线相切的切点到悬挂点连线 之间的铅垂距离, 即平行四边形切点的弧垂, 如图6-28所示, 这个切点仍位于档距中央。 所以, 架空线最大弧垂也称中点弧垂。
拉线的形式有四方形、V形、X形和八 字形等。
任务二 杆塔基坑放样
h为拉线悬挂点至杆轴与地面交点的垂 直高度, a为拉线悬挂点与杆轴线交点至杆 中心线的水平距离, H为拉线坑深度,D为杆 塔中心至拉线坑中心的水平距离。
任务二 杆塔基坑放样
D值应相等；当杆位中心O点地面与拉
线坑中心地面存在高差时, 两侧D值不相
任务一 杆塔定位测量ቤተ መጻሕፍቲ ባይዱ
二、杆塔定位
当杆塔的实地位置测设后, 需对杆塔 位的地面标高、杆塔位之间的距离（档 距）及杆塔位的施工基面等进行测量。 最后将杆塔位、杆塔高度、杆塔型号、 杆塔位序号档距及弧垂的确定数据标画 于断面图上。

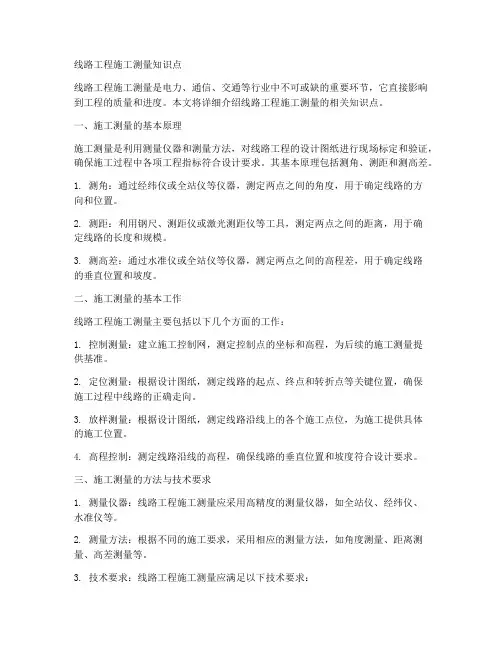

线路工程施工测量知识点线路工程施工测量是电力、通信、交通等行业中不可或缺的重要环节，它直接影响到工程的质量和进度。

本文将详细介绍线路工程施工测量的相关知识点。

一、施工测量的基本原理施工测量是利用测量仪器和测量方法，对线路工程的设计图纸进行现场标定和验证，确保施工过程中各项工程指标符合设计要求。

其基本原理包括测角、测距和测高差。

1. 测角：通过经纬仪或全站仪等仪器，测定两点之间的角度，用于确定线路的方向和位置。

2. 测距：利用钢尺、测距仪或激光测距仪等工具，测定两点之间的距离，用于确定线路的长度和规模。

3. 测高差：通过水准仪或全站仪等仪器，测定两点之间的高程差，用于确定线路的垂直位置和坡度。

二、施工测量的基本工作线路工程施工测量主要包括以下几个方面的工作：1. 控制测量：建立施工控制网，测定控制点的坐标和高程，为后续的施工测量提供基准。

2. 定位测量：根据设计图纸，测定线路的起点、终点和转折点等关键位置，确保施工过程中线路的正确走向。

3. 放样测量：根据设计图纸，测定线路沿线上的各个施工点位，为施工提供具体的施工位置。

4. 高程控制：测定线路沿线的高程，确保线路的垂直位置和坡度符合设计要求。

三、施工测量的方法与技术要求1. 测量仪器：线路工程施工测量应采用高精度的测量仪器，如全站仪、经纬仪、水准仪等。

2. 测量方法：根据不同的施工要求，采用相应的测量方法，如角度测量、距离测量、高差测量等。

3. 技术要求：线路工程施工测量应满足以下技术要求：（1）测量精度应符合设计要求，一般要求±1mm/m。

（2）测量数据应真实、可靠，不得有误。

（3）测量结果应进行复核和验证，确保测量数据的准确性。

四、施工测量在线路工程中的应用1. 电力线路工程：施工测量在电力线路工程中起到重要作用，可以确保线路杆塔的位置和高程符合设计要求，保证电力线路的安全运行。

2. 通信线路工程：施工测量在通信线路工程中用于确定通信杆塔的位置和高度，确保通信线路的顺畅传输。

3、测量学在送电线路中的作用 规划阶段：确定线路路径、长度、曲折系 数等数据提供投资框算，论证项目可行性。 设计阶段：对线路进行实地测量，绘制专 业图纸供设计、施工、运行维护使用。 施工阶段：将设计图纸内容完全反应为实 物，进行施工。 施工完毕：对工程实物（基础、铁塔、架 线弧垂等）进行质量检测，确保按图施工。
4、测量工具的简介 GPS卫星定位仪 全站仪 光学经纬仪 塔尺 花杆 皮尺 钢尺 ……
5、送电线路施工及检查过程主要测量内容 a.复测过程：档距、高差、（包括风偏点、 危险点、跨越物的校核）、塔基断面等。 b.分坑和支模过程：分坑定位，确定杆塔基 础坑位、开挖深度、模板、地脚螺栓、插 入角钢定位等。 c.基础浇制及基础成品检查。 d.铁塔倾斜测量。 e.架线过程：驰度（架空线弧垂）观测及检 查。
以铁塔基础分坑为例：
铁塔基础分坑原理非常 简单，对于普通基础，分 坑尺寸如图示： l0=√2a l1=√2(a－d/2) l2=√2(a+d/2) l0 ： 中 心 桩 至 坑 中 心 的 水平距离 l1 ： 中 心 桩 至 坑 近 点 的 水平距离 l2 ： 中 心 桩 至 坑 远 点 的 水平距离 a：基础半根开 d：基 础坑口宽度（一般即为基 础下底盘宽度）
杆塔检查
杆塔检查一般主要有杆塔横担水平度 检查、水泥杆垂直度检查和铁塔倾斜测量 等内容。主要介绍铁塔倾斜的检查。 铁塔倾斜的测量主要是对已经组立完 成和架线完成后的铁塔进行倾斜度的检查， 规范要求一般直线塔倾斜率0.3％，高塔 0.15％。转角塔、终端塔不应向受力侧倾 斜。
倾斜值：绝对尺寸 √（正面^2＋侧面^2） 倾斜率：相对尺寸 倾斜值/视点高 （注意：倾斜率测量视点高度应该考虑接腿长度的影响。）

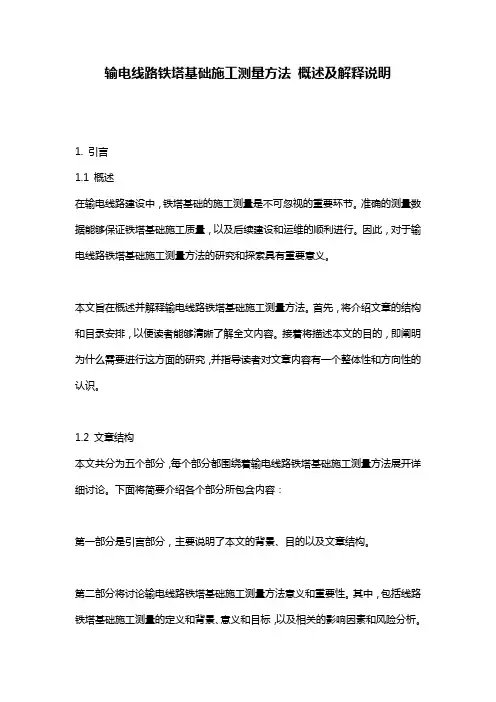

输电线路铁塔基础施工测量方法概述及解释说明1. 引言1.1 概述在输电线路建设中，铁塔基础的施工测量是不可忽视的重要环节。

准确的测量数据能够保证铁塔基础施工质量，以及后续建设和运维的顺利进行。

因此，对于输电线路铁塔基础施工测量方法的研究和探索具有重要意义。

本文旨在概述并解释输电线路铁塔基础施工测量方法。

首先，将介绍文章的结构和目录安排，以便读者能够清晰了解全文内容。

接着将描述本文的目的，即阐明为什么需要进行这方面的研究，并指导读者对文章内容有一个整体性和方向性的认识。

1.2 文章结构本文共分为五个部分，每个部分都围绕着输电线路铁塔基础施工测量方法展开详细讨论。

下面将简要介绍各个部分所包含内容：第一部分是引言部分，主要说明了本文的背景、目的以及文章结构。

第二部分将讨论输电线路铁塔基础施工测量方法意义和重要性。

其中，包括线路铁塔基础施工测量的定义和背景、意义和目标，以及相关的影响因素和风险分析。

这部分旨在为读者提供对该领域的整体认识，并明确其重要性。

第三部分将介绍输电线路铁塔基础施工常用测量方法及其原理解释。

具体包括水平测量方法及原理解释、垂直测量方法及原理解释，以及地质勘探测量方法及原理解释。

通过这一部分，读者将了解到不同类型的测量方法以及其背后的科学原理。

第四部分将分享在实践中进行输电线路铁塔基础施工测量时需要注意的事项和技巧。

其中包括测量仪器使用前的校准与检查要点、施工现场环境对测量精度的影响及应对策略，以及基础施工过程中测量数据处理和分析方法。

这一部分将帮助读者更好地应用和运用所学知识。

最后一部分是结论部分，将对全文进行总结，并突出本文的创新点和亮点。

同时还会展望未来的发展并提出相应的建议，以促进该领域的深入研究和发展。

1.3 目的本文旨在概述输电线路铁塔基础施工测量方法，并解释其意义和重要性。

通过对不同测量方法及其原理解释的介绍，读者将能够全面了解该领域的相关知识。

同时，本文还将分享在实践中需要注意的事项和技巧，供读者参考应用。

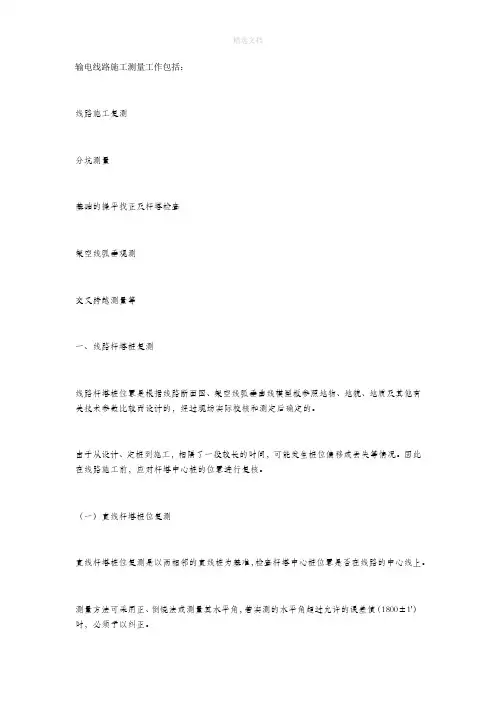

输电线路施工测量工作包括：线路施工复测分坑测量基础的操平找正及杆塔检查架空线弧垂观测交叉跨越测量等一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。

由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。

因此在线路施工前，应对杆塔中心桩的位置进行复核。

（一）直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。

测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。

（二）档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。

在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。

（三）转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。

在复测中若发现杆塔桩丢失或移动，应及时进行补桩。

二、分坑测量一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。

分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。

分坑测量包括坑口放样数据计算和坑位测量。

（一）坑口放样数据计算二）坑位测量杆塔有铁塔与拉线杆两大类。

因此，杆塔基础有主杆与拉线基础坑之分。

三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。

在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。

（一）弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。

考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。

按需组合， 在硬件上实现对信号 的滤波， 再经过 Ａ Ｄ ／
转换 ，把数字 信号传 输至 后 台机 ，利用 Ｘ Ｗ一 １分 ＣＣ １
２ 测 量 方 法概 述
析软件处理数字信号 ， 分析计算得出最终结果。 并

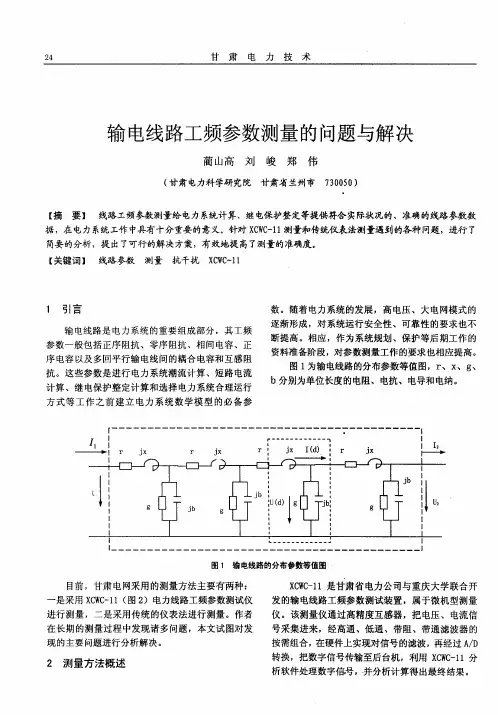

输 电线路 工频参 数 测量 的 问题 与解 决
该装置可实现输 电线路正序阻抗 、正序 导纳、 零序阻抗 、零序导纳和线间零序互感参数的测量， 同时 实现 对 测试 结果 的 入库 保 存 以及 对 历 史测试 记
参 数测 试 装置 的使 用 ，该 方法使 用 较少 ，只在 试验
气压力、温度 、湿度等 。输 电线路工频参数测试应 选择晴朗并且无大风 的天气 ，以消除气候条件对测
试工作 的不利影响。同时配备温度计 ，准确测量并 记录 当天 的温度 。
３ ２ 线路 积 累的静 电荷 ．
条件受限或装置异常情况下采用 。 根据经验 ，测量 的抗干扰性 强、便于分析等多种优点。
二次电流、电压
变送器 Ｃ Ｕ采样板 Ｐ 防雷装置
１２２ （ ３ ￥ 后 台机 运算及显示
图 ２ ￣ ｔ－ １ （／ Ｉ 测试装置结构示意图 ￣Ｃ
仪表法是最早采用的方法 。在被测线路上施加 电源后，使用 电压表、电流表、功率表和频率计等， 通过人工读取各机械表刻度和电子表数值，代入公 式运算求得参数值 。目前 ，由于 ＸＷ － １ ＣＣ １ 线路工频
ｂ分别为单位长度 的电阻、电抗、电导和 电纳。
， ｌ
ｒ ｊ ｘ
一
ｒ ｊ ｘ
一 厂 、
ｒ
—
ｊ （ ｘ ｄ Ｉ）；ｒ ｊ ｘ
厂＿ —— — ！ 、 广１ ＿ ／ ＿、 一 、
Ｉ ２
厂一 、

输电线路工程施工规范要求全解析欢迎阅读本文，本文将全面解析输电线路工程施工规范要求，为您详细介绍相关知识。

1.概述输电线路工程施工规范要求是确保电力输电线路施工质量和安全的重要指南。

它涵盖了施工前、施工中和施工后的各个环节，旨在保障工程的顺利进行和电力系统的可靠运行。

2.施工前的准备工作施工前的准备工作十分重要，包括但不限于以下几个方面：（1）工程测量：对线路进行测量，并制定详细的工程图纸和设计方案。

（2）设备准备：根据设计要求，准备所需的施工设备、材料和工具，并对其进行检查和测试。

（3）施工组织：制定详细的施工计划，并合理安排施工队伍和施工人员的职责。

3.施工中的关键要求在施工过程中，需满足以下关键要求：（1）施工安全：确保施工过程中的安全操作，包括人员的个人防护、施工区域的警示标识等。

（2）工程质量：保证材料的质量符合规范要求，施工过程中的焊接、接头等工艺符合规范标准，并进行必要的质量检验。

（3）施工进度控制：合理控制施工进度，确保按时完成各项任务，并遵守相关规定。

4.施工后的验收工作施工完成后，需要进行详细的验收工作，包括但不限于以下几个方面：（1）工程验收：按照相关标准和规范，对施工质量进行全面检查，确保工程达到设计要求。

（2）设备检测：对安装的设备进行必要的测试和检测，验证其安全性和可靠性。

（3）记录整理：对施工全过程进行记录整理，包括设计文件、施工图纸、工程验收报告等。

5.施工规范要求的更新和学习电力行业的发展迅速，相关的施工规范要求也在不断更新。

施工人员应密切关注新标准和规范的发布，并及时学习和掌握，以提高自身的专业素养和技术水平。

结语：输电线路工程施工规范要求的全面解析，旨在为读者提供关于电力输电线路施工的相关知识和要求。

希望本文可以帮助您进一步了解和学习相关内容，以确保电力输电线路施工的质量和安全。

谢谢阅读！。

电力工程线路工程施工测量一、前言电力线路工程是指为了传输电力而建设的连接各种发电设备和用电设备之间的导线系统。

在电力线路工程的施工过程中，施工测量是非常重要的一个环节，它可以确保工程按照设计要求进行施工，保证工程质量，提高工程施工效率。

本文将对电力工程线路工程施工测量进行详细介绍。

二、电力工程线路工程施工测量的目的1.控制工程质量：通过施工测量可以及时发现工程的不符合设计要求的地方，及时进行调整，确保工程质量；2.保证工程进度：通过施工测量可以及时了解工程进度，确保工程按照计划进行施工；3.保证工程安全：通过施工测量可以及时发现工程存在的安全隐患，及时进行整改，确保施工安全；4. 提高工程效率：通过施工测量可以协助施工人员准确地定位施工位置，提高施工效率。

三、电力工程线路工程施工测量的内容1.前期测绘：（1）确定线路的位置：根据施工图纸确定线路的位置，打桩、拉线，确定线路的位置；（2）确定线路的高程：根据设计要求确定线路的高程，确定导线的高程点位。

2.地形测量：（1）测量地形高程：通过地形测量工具，测量线路经过的地形高程，确定导线的铺设高程。

（2）绘制地形图：记录地形数据，绘制地形图，为后续的施工提供参考。

3.定点测量：（1）根据设计要求，测量导线的定位点位，确定导线的位置；（2）测量导线的铺设高程。

4.导线测量：（1）测量导线水平位置：利用水平仪、测距仪等工具，测量导线的水平位置；（2）测量导线的高程：利用水准仪，测量导线的高程，确定导线的铺设高程。

5.施工图纸调整：根据实际测量结果，对施工图纸进行调整，确保施工符合设计要求。

6.报告编制：根据测量结果，编制施工测量报告，记录测量数据，为后续施工提供参考。

四、电力工程线路工程施工测量的方法1.地形测量方法：主要采用全站仪、GPS等地形测量仪器，对线路经过的地形进行测量，确定导线的铺设高程。

2.定点测量方法：主要采用全站仪、测距仪等测量仪器，对导线的定位点位进行测量，确定导线的位置。

输电线路铁塔基础施工测量方法
1. 地面标志法：在施工现场使用木桩、石柱、油漆或其它合适的材料做好地面标志，标明线路铁塔的位置和各种基础尺寸。

2. 定位测量法：根据线路设计图纸和地理信息，使用全站仪、经纬仪等测量工具确定线路铁塔的坐标位置，并记录下来。

3. 高程测量法：使用水准仪、全站仪等仪器测量线路铁塔的高程，确定基础标高。

4. 跨越测量法：使用测距仪、激光测距仪等测量工具，测量线路铁塔之间的距离，确保铁塔间的距离符合设计要求。

5. 垂直度测量法：使用水平仪等测量工具，测量铁塔基础的垂直度，确保基础竖直且符合设计要求。

6. 水平度测量法：使用水平仪等测量工具，测量铁塔基础的水平度，确保基础平整且符合设计要求。

7. 尺寸测量法：使用卷尺、测量钢尺等测量工具，测量铁塔基础各个部分的尺寸，例如直径、高度、边长等，确保基础尺寸符合设计要求。

8. 理论计算法：根据线路设计图纸和相关的施工规范，使用理论计算方法计算出线路铁塔基础的各个尺寸和位置。

以上是一些常见的输电线路铁塔基础施工测量方法，根据具体
的施工要求和实际情况，还可以选择其他合适的测量方法。

在进行施工测量时，需要严格按照设计要求和相关规范进行操作，并做好测量记录和数据统计。

输电线路测量方法的分析发表时间：2018-06-07T09:58:02.030Z 来源：《防护工程》2018年第3期作者：关迪海[导读] 本文总结并得出了现在在输电线路的参数测量中存在的问题以及相应的解决办法,希望对今后的输电线路参数测量工作能够提供帮助。

广东立胜综合能源服务有限公司摘要:根据输电线路参数测量方法的原理和实践应用，对各种测量方法进行了全面论述和分析。

结合输电线路电磁耦合特性，对输电线路的模型做出合理的分类，按照基本的测量方式，抗干扰方法和测量参数计算方法三个方面对现有测量参数的方法进行了阐述，并对输电线路的特点和适用性进行了分类和分析，针对其中的问题提出了相应的解决方案。

关键词:输电线路测量方法参数测量1 引言输电线路是电力系统的重要组成部分，电力传输线路的等值参数（以下简称输电线路参数）可以通过计算和测量两种方式来获取电力系统的参数，这些参数的精确性直接关系到电力系统计算精度的准确性和系统的稳定运行，因为单纯的计算方法难以充分考虑线路施工的复杂性，因此中华人民共和国电力行业标准中都规定了架空线路参数必须实地测量，如果传输线路完全不能工作，且周围没有强电磁干扰，则较容易测量输电线路参数。

但是，输电线路常常处于复杂的电磁环境中，并且存在很大的感染测量信号因素，这会影响测量的精确度。

在线测量时很难产生零序信号，这使得传输线路的参数测量变得复杂甚至难以实现。

对输电线路参数的测量方法和技术有待进一步的综合分析，找出不足，分析规律，指导和推动输电线路参数测量工作，具有重大的现实意义。

2 输电线路电磁耦合的特点分析与测量方法2.1 根据单回输电线路和多回并行输电线路分类单回输电线路参数的分析和计算一定要考虑电路a，b和c各路的自参数与三相导线之间的耦合参数。

除了分析每个电路的内部机制外，还应分析每条输电线路之间的耦合和互参数。

所以，在测量输电线路参数方面，根据待测物体的特性，能够将传输线分为两种，即单回输电线路和多回并行传输电线路（又称并行传输线和后端耦合传输线，同干架多回传输线等）。

[科普]架空输电线路施工复测详解输电线路施工复测的目的是按照设计图纸对整条线路进行复核测量，目的是核实杆塔位置、角度、档距及高差，核实设计图纸有没有误差，与现场符不符合，同时为施工图会审及施工提供依据。

有句话是这么说的，尽量把存在的所有问题消灭在复测阶段。

所以看出输电线路施工复测对线路施工的重要性。

线路复测的方法与设计测量方法相同，复测主要根据图纸测量桩位、角度、距离及高差。

随着测量技术不断发展，现在测量基本上采用GPS与全站仪等测量仪器，采用GPS进行线路复测时，采用与设计测量时一致的坐标转换参数，直接测定桩坐标，满足偏差要求就可，方法简单，不在阐述，下面复测介绍主要以全站仪为例。

1线路复测相关名词释义直线桩：标志线路直线的桩，均在相邻两转角点的连线上，一般用符号Z表示。

转角桩：标明线路转角点位置的桩，一般用符号J表示。

转角度：表示线路转角点偏转的度数，既线路转角的外角线路的转角度数。

以线路前进方向为准，向左偏转的角度为左转角度值，向右偏转的角度为右转角度值。

方向桩：位于转角桩两侧，指示线路方向的桩，一般用符合C表示。

方向桩（含前后）与杆塔位中心桩的距离不宜小于100m。

杆塔位桩：标明杆塔位置的桩，一般用符合P表示。

档距：相邻杆塔位桩中心之间的水平距离，一般用符合l表示。

标高：以基准高程系或假定的高程系的测量点O对该桩位基面的绝对高，也称高程，均为正数。

高差：相对于某一基准面的标高之差，一般用符合h表示。

施工基面：计算坑深，定位塔高的起始基准面。

施工基面值：杆塔桩位处地面至施工基面的垂直距离，一般用符合K表示。

2线路复测的工作内容(1) 按设计断面图，核对现场桩位是否与设计相符。

(2) 校核直线与转角度数。

(3) 校核杆塔位档距和高差，补钉丢失的杆塔桩位，补充施工用的辅助方向桩，杆塔位中心桩与前后方向桩的距离不宜小于100m。

(4) 校核交叉跨越位置的标高。

(5) 校核风偏影响点。

(6) 对杆塔位进行全面校核，包括基础保护范围，拉线基础基面与杆塔位基础的高差。

输电线路测量工程方案一、前言电力输配电网是国家经济建设和社会发展的重要基础设施之一，对于保障能源的可靠供应和推动经济社会的可持续发展起到至关重要的作用。

而输电线路测量作为电网建设和维护的重要环节之一，对于保障电网运行的安全稳定具有重要意义。

本文将围绕输电线路测量工程方案进行详细的论述，以期为相关工程人员提供参考。

二、测量目的1. 确定输电线路的准确位置及线路走向，保障输电线路的施工和实际运行的安全可靠性。

2. 检测输电线路的接地系统和绝缘子的运行情况，发现问题及时修复，减少故障发生的可能性。

3. 测量输电线路的电压、电流等参数，了解电网运行的实际情况，为后续的电力系统分析和改进提供数据支持。

4. 对输电线路的垂直和水平距离进行精确测量，为输电线路的规划和改造提供准确的数据支持。

三、测量工程内容1. 输电线路走线测量（1）确定测量范围：根据工程实际情况，确定需要进行测量的输电线路范围。

（2）测量方法选择：根据输电线路的特点及测量要求，选择合适的测量方法，包括地面测量、航空摄影测量、激光测距等。

（3）数据处理与分析：将测量获得的数据进行处理和分析，对结果进行验证和校正，确保测量结果的准确性和可靠性。

2. 输电线路设备检测（1）接地系统检测：对输电线路的接地系统进行检测，包括接地电阻、接地极等指标的测试和分析。

（2）绝缘子状态检测：对输电线路上的绝缘子进行检测，包括表面状态、漏电流、绝缘阻抗等指标的测试和分析。

3. 输电线路参数测量（1）电压、电流测量：对输电线路上的电压、电流等参数进行测量，并记录相关数据。

（2）功率因素测量：对输电线路的功率因素进行测量，并分析数据，为输电线路的运行优化提供依据。

4. 输电线路几何参数测量（1）垂直距离测量：对输电线路的垂直距离进行测量，并记录相关数据。

（2）水平距离测量：对输电线路的水平距离进行测量，并记录相关数据。

四、测量工程实施步骤1. 前期准备（1）确定测量范围和方法。
