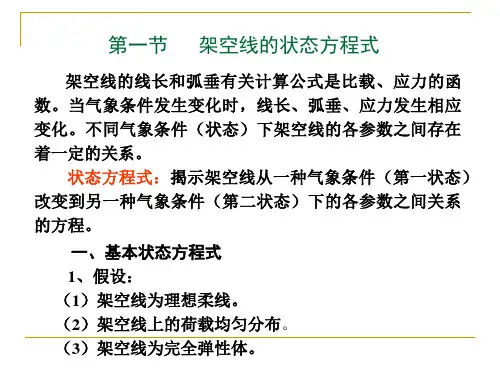

架空输电线路测量讲义

学习《架空输电线路运行规程》的过程也是自查互查的过程，相当于做体检：一是运行单位和员工本着敬畏规则的意识，从“依法生产、从业守法”的角度自查技术规范执行情况。

二是本着实事求是的原则，从行业标准、国网企标、实际生产活动三者横向互查，用输电设备主人的角度提供实践经验和反馈执行意见，担当起国网“人民电业为人民”的使命。

三是贯彻公司“抓安全是最大的讲政治、严管是最大的厚爱、追求零隐患是最高的标准、抓落实是最好的履责”的安全生产理念，全员统一目标，为来年的“世界军人运动会”热身。

《架空输电线路运行规程》辅助学习材料（2018年11月输电运检室）封面读点：1.封面格式布置像“示”字——示，现也；一说；做出榜样，供人学习，起示范作用。

一说两横代表天地，下面三笔表示日月星。

2.读点2.1ICS属国际标准分类号。

特点一是用纯数字分类，便于扩充类别和计算机管理；二是三级层累分类，便于查询检索，级间用点隔开，第一级41个类目（两位数），第二级387个类目，第三级789个类目。

2.2f23和备案号，属中国标准分类号，且已在国家准化管理委员会备案。

该委员会负责ISO国际标准化组织、IEC 国际电工委员会的中国国家委员会工作。

2.3DL表电力行业标准。

其它如：GB国家标准(强制性)、GB/T国家标准/推荐性、GB/Z国家标准/指导性；DL行业标准；DB地方标准；Q/GDW国家电网企业标准。

特点：一是国标是标准的最低要求，由国务院标准化行政主管部门制定；行业标准是充实国标的，由国务院相关行政主管部门制定，是专业性、技术性较强的标准，要求高于国标，且不得与国标相抵触，用于技术壁垒或区域准入；企标一般在没有国标和行业标准情况下制定，作为组织生产的依据，报当地政府标准化行政主管部门备案。

二是GB具有行政强制性，无条件执行；/T没有强制性，是市场指向性，根据自己具体情况选用，但不执行可能会影响到经济效益。

三是国标年限一般5年，到期就修订或重新制定，“国家标准全文公开系统”网站提供最新版本查询服务。

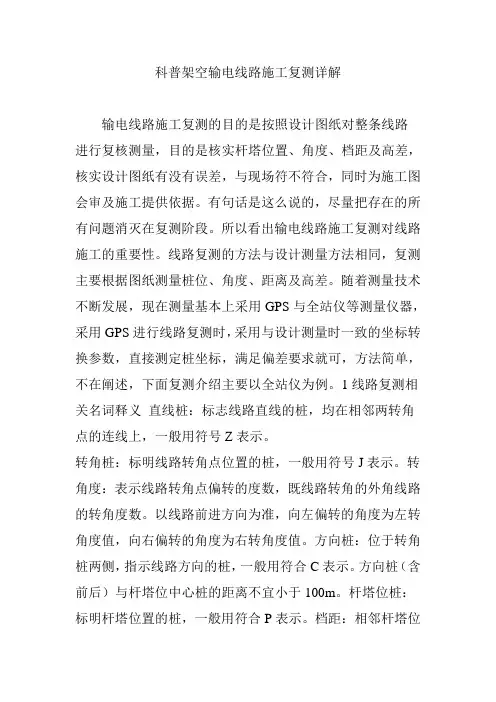

科普架空输电线路施工复测详解输电线路施工复测的目的是按照设计图纸对整条线路进行复核测量，目的是核实杆塔位置、角度、档距及高差，核实设计图纸有没有误差，与现场符不符合，同时为施工图会审及施工提供依据。

有句话是这么说的，尽量把存在的所有问题消灭在复测阶段。

所以看出输电线路施工复测对线路施工的重要性。

线路复测的方法与设计测量方法相同，复测主要根据图纸测量桩位、角度、距离及高差。

随着测量技术不断发展，现在测量基本上采用GPS与全站仪等测量仪器，采用GPS进行线路复测时，采用与设计测量时一致的坐标转换参数，直接测定桩坐标，满足偏差要求就可，方法简单，不在阐述，下面复测介绍主要以全站仪为例。

1线路复测相关名词释义直线桩：标志线路直线的桩，均在相邻两转角点的连线上，一般用符号Z表示。

转角桩：标明线路转角点位置的桩，一般用符号J表示。

转角度：表示线路转角点偏转的度数，既线路转角的外角线路的转角度数。

以线路前进方向为准，向左偏转的角度为左转角度值，向右偏转的角度为右转角度值。

方向桩：位于转角桩两侧，指示线路方向的桩，一般用符合C表示。

方向桩（含前后）与杆塔位中心桩的距离不宜小于100m。

杆塔位桩：标明杆塔位置的桩，一般用符合P表示。

档距：相邻杆塔位桩中心之间的水平距离，一般用符合l表示。

标高：以基准高程系或假定的高程系的测量点O对该桩位基面的绝对高，也称高程，均为正数。

高差：相对于某一基准面的标高之差，一般用符合h表示。

施工基面：计算坑深，定位塔高的起始基准面。

施工基面值：杆塔桩位处地面至施工基面的垂直距离，一般用符合K表示。

2线路复测的工作内容(1) 按设计断面图，核对现场桩位是否与设计相符。

(2) 校核直线与转角度数。

(3) 校核杆塔位档距和高差，补钉丢失的杆塔桩位，补充施工用的辅助方向桩，杆塔位中心桩与前后方向桩的距离不宜小于100m。

(4) 校核交叉跨越位置的标高。

(5) 校核风偏影响点。

(6) 对杆塔位进行全面校核，包括基础保护范围，拉线基础基面与杆塔位基础的高差。

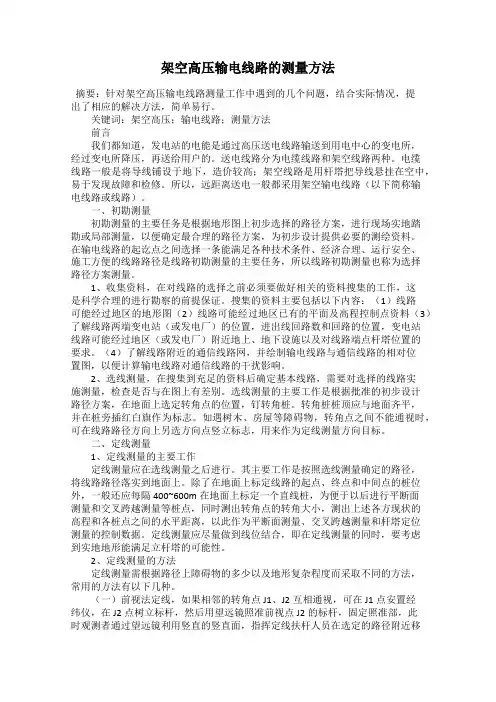

架空高压输电线路的测量方法摘要：针对架空高压输电线路测量工作中遇到的几个问题，结合实际情况，提出了相应的解决方法，简单易行。

关键词：架空高压；输电线路；测量方法前言我们都知道，发电站的电能是通过高压送电线路输送到用电中心的变电所，经过变电所降压，再送给用户的。

送电线路分为电缆线路和架空线路两种。

电缆线路一般是将导线铺设于地下，造价较高；架空线路是用杆塔把导线悬挂在空中，易于发现故障和检修。

所以，远距离送电一般都采用架空输电线路（以下简称输电线路或线路）。

一、初勘测量初勘测量的主要任务是根据地形图上初步选择的路径方案，进行现场实地踏勘或局部测量，以便确定最合理的路径方案，为初步设计提供必要的测绘资料。

在输电线路的起讫点之间选择一条能满足各种技术条件、经济合理、运行安全、施工方便的线路路径是线路初勘测量的主要任务，所以线路初勘测量也称为选择路径方案测量。

1、收集资料，在对线路的选择之前必须要做好相关的资料搜集的工作，这是科学合理的进行勘察的前提保证。

搜集的资料主要包括以下内容：（1）线路可能经过地区的地形图（2）线路可能经过地区已有的平面及高程控制点资料（3）了解线路两端变电站（或发电厂）的位置，进出线回路数和回路的位置，变电站线路可能经过地区（或发电厂）附近地上、地下设施以及对线路端点杆塔位置的要求。

（4）了解线路附近的通信线路网，并绘制输电线路与通信线路的相对位置图，以便计算输电线路对通信线路的干扰影响。

2、选线测量，在搜集到充足的资料后确定基本线路，需要对选择的线路实施测量，检查是否与在图上有差别。

选线测量的主要工作是根据批准的初步设计路径方案，在地面上选定转角点的位置，钉转角桩。

转角桩桩顶应与地面齐平，并在桩旁插红白旗作为标志。

如遇树木、房屋等障碍物，转角点之间不能通视时，可在线路路径方向上另选方向点竖立标志，用来作为定线测量方向目标。

二、定线测量1、定线测量的主要工作定线测量应在选线测量之后进行。

工程技术科技创新导报 Science and Technology Innovation Herald35随着特高压输电技术的不断发展，特高压输电技术将逐渐成为我国电力传输主要方式之一。

发电厂生产的电能，是通过高压送电线路输送到用电中心的变电所，经过变电所降压，再送给用户。

送电线路分为电缆线路和架空线路两种，电缆线路一般是将导线敷设于地下，造价较高；架空线路是用杆塔把导线悬挂在空中，易于发现故障和检修，所以，远距离送电一般都采用架空输电线路。

由于特高压技术具有节约线路走廊、经济性价比较高、损耗小等优势，同塔双回、多回线路等在特高压输电中得到越来越多的应用[1-4]。

但在实际使用过程中往往会遇到感应电压过大严重影响测量绝缘电阻精度的现象[5]，不利于特高压技术的推广和应用，而《1 000 kV交流架空输电线路设计暂行技术规定》中明确规定在采用地线绝缘运行方式时，需要限制地线上的感应电压和电流，同时选用合适放电间隙，以保证地线安全运行。

因此，必须要做好架空输电线路的感应电压分析与测量，并设法采取合理的措施以降低感应电压值[6]。

该文根据《1 000 kV交流架空输电线路设计暂行技术规定》的相关技术规范要求，设计了架空输电线路的感应电压分析与测量的方法，并对其进行准确度评估。

1 架空输电线路绝缘状态模型被测量线路对地的感应电压与它对所相应地容量成反比，与带电线路电容量成正比，可以通过在被测试线路与地之间并接电容将感应电压降低。

如图1所示，被测线路的感应电压是带电线路相电压在停电线路与大地间电容量和停电线路与带电线路间电容量12之间分压得到。

在被测试线路与地之间并接电容时，感应电压为：1212m e mC E E C C C =++式中：E 0为带电线路相电压，根据计算可推导出：1212()m e mE C C C C E =⨯-+①作者简介：何良兴(1977—)，男，广西桂林人，本科，工程师，主要从事输电线路运行管理工作。
