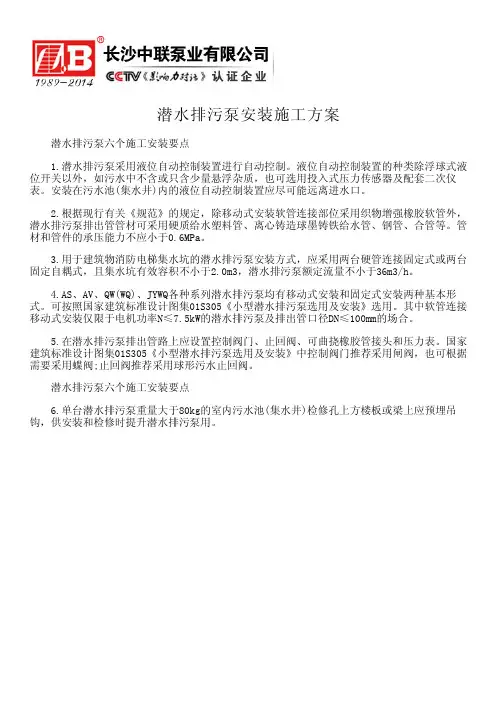

潜水排污泵安装施工方案
潜水排污泵六个施工安装要点
1.潜水排污泵采用液位自动控制装置进行自动控制。
液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。
安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。
2.根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、合管等。
管材和管件的承压能力不应小于0.6MPa。
3.用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。
4.AS、AV、QW(WQ)、JYWQ各种系列潜水排污泵均有移动式安装和固定式安装两种基本形式。
可按照国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。
其中软管连接移动式安装仅限于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。
5.在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。
国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀，也可根据需要采用蝶阀;止回阀推荐采用球形污水止回阀。
潜水排污泵六个施工安装要点
6.单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。
潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。
本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。
2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。
•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。
同时，检查这些设备的完整性和工作状态。
•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。
•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。
3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。
2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。
3.安装泵的上升管道，将其连接到接收管道或生态池等位置。
3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。
2.检查电缆的防水性能，确保电缆无损坏并正确连接。
3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。
3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。
2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。
3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。
4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。
2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。
4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。
2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。
3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。
5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。
潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。
它的安装和施工直接关系到设备的运行效果和使用寿命。
本文档将介绍潜水排污泵的施工方案。
2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。
- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。
- 确定施工所需材料和工具，并进行采购和准备。
3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。
确保泵体稳固并与周围环境没有干扰。
3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。
在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。
- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。
- 检查连接处是否密封，以免发生泄漏。
3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。
3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。
2. 根据设备要求，连接电源线和控制线。
确保接线正确无误。
3. 安装电气控制盘和开关箱，并进行相应的调试和测试。
3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。
- 确保电气系统正常工作，各个开关和控制装置灵活可靠。
- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。
3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。
包括清理施工现场、整理施工资料等。
4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。
- 严格按照安全操作规程进行施工。
- 使用合适的个人防护装备，如护目镜、手套等。
潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。
它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。
为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。
下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。
步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。
一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。
同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。
步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。
通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。
一般来说，控制器应安装在泵井或靠近其它设备的地方。
连接好电源和控制器后，检查一下控制器是否正常运行。
步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。
将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。
接下来，将泵与排水管道连接起来。
连接时要确保连接牢固，防止漏水。
同时，应在连接处使用密封胶圈，以防止污水泄漏。
步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。
确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。
这样可以防止水渗入电缆和控制器，保证安全运行。
步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。
首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。
调整控制器中的参数，以便根据实际需求控制泵的启动和停止。
步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。
检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

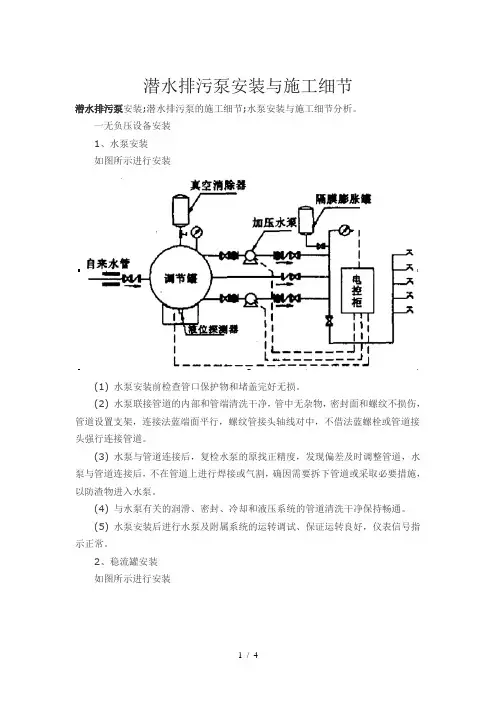

潜水排污泵安装与施工细节潜水排污泵安装;潜水排污泵的施工细节;水泵安装与施工细节分析。
一无负压设备安装1、水泵安装如图所示进行安装(1) 水泵安装前检查管口保护物和堵盖完好无损。
(2) 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤，管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接头强行连接管道。
(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或采取必要措施，以防渣物进入水泵。
(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。
(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正常。
2、稳流罐安装如图所示进行安装(1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有关测量资料进行复核，对其数据进行复查。
(2) 设备基础的偏差应符合规范要求。
(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记和记录。
(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符合要求。
(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。
(6) 调整找正设备使其与基准标记重合，并加以固定。
二全自动潜水排污泵安装如图所示进行安装1安装前检查首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装;其次检查进水胶管有无破损，如有开裂要及时粘补;再者检查各紧固螺栓有无松动，要拧紧松动的螺栓;最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于0。
5兆欧才允许安装使用。
2正确配电电源线应按规定选用，电缆线要架空。
10KW以下的潜水泵可以直接启动，10KW以上的潜水泵应配备降压启动柜;电缆线需放入输水管法兰盘的凹槽内。
3要有两级漏电保护措施为确保安全，可在电源或水泵附近的潮湿地中埋入一根长度1M以上的金属棒作为潜水泵的接地体4入水前检查电机旋转方向潜水电泵入水前，先接电源检查旋转方向是否正确;若三相潜水泵叶轮倒转，应立即停止，挑换电缆中三相芯线中任意两相的接触即可5潜水泵的安装要正确潜水泵潜入深度为1M，潜入水中时，应垂直吊起，尽可能避免杂物入泵内6安装完毕后测试绝缘电阻安装结束后，用500V兆欧表测量绕组之间与地之间的绝缘电阻，不应低于0.5MΩ7潜水泵试运转先无负荷试运转，后有负荷;由部件到组件，最后到主机;先手动，后自动;先点动，后连续。
一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。
为确保潜水排污泵安装质量和运行效果，特制定本施工方案。
二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。
2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。
3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。
三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。
（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。
（3）检查潜水排污泵型号、规格是否符合设计要求。
2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。
（2）确保基础混凝土强度达到设计要求。
（3）在基础混凝土上预埋地脚螺栓。
3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。
（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。
（3）用水平尺找平泵座，拧紧地脚螺栓。
4. 泵体及附件安装（1）将泵体固定在泵座上。
（2）安装出水管及附件，确保连接牢固。
（3）检查泵体、出水管及附件的密封性能。
5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。
（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。
（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。
四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。
2. 施工人员应具备相关技术和安全操作知识，确保施工安全。
3. 严格按照施工步骤进行操作，确保安装质量。
4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。
五、验收1. 施工完成后，由相关单位进行验收。
2. 验收合格后方可交付使用。
本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。
一、潜水泵安装施工方案1. 施工准备（1）熟悉潜水泵的型号、规格、性能参数及安装要求；（2）准备必要的施工工具，如扳手、螺丝刀、测电笔、万用表等；（3）确保施工现场安全，符合相关安全规定。
2. 安装步骤（1）根据现场实际情况，选择合适的安装位置，确保泵体与出水管之间有足够的距离，便于操作和维护；（2）进行水泵基础施工，浇注混凝土基础，保证基础水平，预埋地脚螺栓；（3）安装导杆及泵座，将泵座用水平尺找平，拧紧地脚螺栓；（4）吊起泵体，缓慢下降至机组基础上，确保泵体与基础之间的间隙符合要求；（5）安装出水管及附件，确保连接牢固，无泄漏；（6）检查潜水泵的绝缘电阻和三相导通情况，确认无误后，方可启动试机；（7）试机过程中，观察各仪表指示读数，听水泵有无噪音和振动现象，一切正常即可投入运行。
二、潜水泵维护保养1. 定期检查（1）检查潜水泵的运行状态，如电流、电压、噪音、振动等；（2）检查电机绝缘电阻，确保不低于0.5兆欧；（3）检查水泵的叶轮、轴承、密封等部件，如有磨损或损坏，应及时更换；（4）检查出水管及附件，确保连接牢固，无泄漏。
2. 定期清洗（1）定期清洗水泵的叶轮、轴承等易积垢部位，清除杂质；（2）清洗过程中，注意不要损坏水泵的密封部件。
3. 定期润滑（1）根据水泵的使用情况和说明书要求，定期对轴承、密封等部位进行润滑；（2）使用合适的润滑油脂，确保润滑效果。
4. 定期更换（1）定期更换易损件，如叶轮、轴承、密封等；（2）根据实际使用情况，调整泵的运行参数，确保高效、稳定运行。
总之，潜水泵的安装施工和维护保养是保证其长期稳定运行的关键。
在实际操作中，应严格按照施工方案和说明书要求进行，定期检查和维护，以确保潜水泵的正常运行。
潜水泵安装施工方案一、施工前的准备工作1.确定潜水泵使用的场所和条件，了解现场有无特殊要求或限制。
2.检查潜水泵的规格和技术参数，确保其满足工程需求。
3.编制安全作业计划和施工方案，明确施工过程中的安全措施和注意事项。
4.准备所需的施工设备和工具，包括起重设备、电焊设备、电缆、接头、保护管道等。
5.确保现场人员具备相关的技术和安全操作知识，如有需要，进行培训或指导。
二、施工步骤1.潜水泵基础施工根据潜水泵的要求和设计要求，进行基础施工。
一般情况下，潜水泵需要安装在深度为1.5倍泵井直径的基础上。
2.泵井施工根据设计要求开挖泵井，并进行支护和加固。
确保泵井的稳定性和密封性。
3.泵井安装将泵井内的残留物清理干净，确保泵井内无杂质和污物。
然后将潜水泵通过起重设备或人工的方式安装到泵井内。
4.连接电缆和管道将潜水泵的电缆和管道通过接头和保护管道连接起来。
确保连接牢固和密封。
5.接通电源和调试将潜水泵的电缆与电源线路连接，进行接地并进行绝缘测试。
然后逐步通电并进行试运行，调整泵的运行参数，确保泵的正常运行。
6.系统调试和运行确保泵运行顺畅后，对整个系统进行调试和运行。
检查泵的进出口压力、温度等参数，调整泵的工作状态，确保系统的稳定和可靠运行。
三、施工注意事项1.在施工过程中，要注意安全。
保证现场人员的安全和施工设备的正常运行。
2.施工过程中，要保持现场的清洁和整齐。
保证施工现场的通风良好并且无积水。
3.施工完毕后，要对施工过程进行认真记录和总结，包括施工过程中出现的问题和解决方案。
4.施工结束后，及时清理现场和归还设备，进行施工报验和竣工验收。
以上就是潜水泵安装施工方案的基本内容，具体的施工方案还需根据具体项目的要求和条件进行调整和优化。
在实施施工过程中，还需严格按照相关的安全规范和操作规程进行操作，遵守各项施工要求，确保施工过程的安全和质量。
潜污泵安装施工方案1. 引言本文档旨在提供潜污泵的安装施工方案，以确保潜污泵能够正常运行并满足设计要求。
潜污泵是一种用于输送含有固体颗粒或液体的废水的泵，广泛应用于污水处理、工业用水、农田灌溉等领域。
2. 安装前准备在进行潜污泵的安装施工之前，需进行以下准备工作：2.1 设计方案确认确认潜污泵的设计方案，包括泵的类型、性能参数、安装位置、管道连接方式等。
设计方案确认后，方可进入后续的安装施工步骤。
2.2 工具和材料准备准备安装所需的工具和材料，包括螺丝刀、扳手、螺栓、密封胶、管道连接件等。
确保工具和材料的齐全，并检查其质量和完好程度。
2.3 安全措施在进行安装施工之前，需确保施工现场的安全。
做好施工人员的个人防护措施，如佩戴安全帽、防护眼镜和手套等。
确保施工现场的通风良好，并采取相应的防火、防爆措施。
3. 安装施工步骤3.1 挖掘污水井根据设计方案中给出的井深和井径，在施工现场挖掘污水井。
井深需符合设计要求，井径应能容纳潜污泵和相关管道的安装。
挖掘时需注意井壁的支护，以防止塌方。
3.2 安装潜污泵将潜污泵放置在污水井底部，并确保其安装垂直、稳固。
根据设计方案给出的连接方式，将潜污泵与井内的出口管道连接。
使用螺栓和密封胶进行安装固定，并确保连接处严密无漏。
3.3 连接电源和控制系统根据潜污泵的电气要求，连接电源和控制系统。
确保电压和频率与潜污泵的额定值相匹配，避免因电气问题导致潜污泵无法正常运行。
3.4 调试和测试在安装完成后，进行潜污泵的调试和测试。
启动潜污泵，观察其运行情况，并检查是否存在异常震动、噪音或漏水等问题。
通过对潜污泵的性能测试，确保其能够满足设计要求，并进行必要的调整和修复。
4. 安全注意事项在进行潜污泵安装施工过程中，需注意以下事项：•施工人员需佩戴个人防护装备，确保安全施工。
•在进行井壁挖掘时，采取相应的支护措施，防止土方塌方，造成安全事故。
•在安装潜污泵过程中，确保电源和控制系统的连接正确，并符合潜污泵的电气要求。
潜水泵安装工程施工方案一、施工前准备工作：1.梳理工程图纸和设计规范，确保施工符合设计要求。
2.成立施工管理团队，明确各个责任岗位，做好协调与配合工作。
3.确定施工计划，包括工期、施工顺序和安全措施等。
4.采购与搬运所需工具、设备和材料，并对其进行检验和登记。
5.对潜水泵所在的水池或井口进行清理和消毒处理，确保施工环境符合卫生要求。
6.制定安全技术措施和操作规程，并进行培训与安全教育。
二、施工步骤：1.进行现场测量和布线，确保潜水泵的安装位置和连接管道的位置准确。
2.安装潜水泵支架，确保其稳固可靠，并进行验收。
3.安装潜水泵，根据图纸要求进行连接和固定。
4.安装与潜水泵相连的电气设备，包括电缆、电控箱和开关等。
5.进行水流通道的调整和连接，确保水泵的进出水口与管道连接无误。
6.安装水压表、流量计等附属设备，用以监测潜水泵的运行状态。
7.连接电源，进行电气接线和调试，确保潜水泵的正常运行。
8.进行试运行，验证潜水泵的性能和工作效果，记录并备案。
9.进行设备的保养和维护，定期对潜水泵及其周边设施进行检查和维修。
三、安全措施：1.在施工现场设置安全警示标志，指示安全通道和紧急疏散路线。
2.工作人员必须穿戴符合安全要求的劳保用品，如安全帽、防护手套、防护眼镜等。
3.将施工区域进行隔离，禁止未经许可的人员进入施工现场。
4.进行电气设备的接地保护，防止触电事故的发生。
5.定期检查潜水泵的接地和绝缘，确保安全可靠。
6.严禁在施工现场吸烟或进行其他可能引发火灾的行为。
7.对施工现场进行定期清理，防止杂物堆积导致的安全隐患。
8.配备灭火器材，并进行培训使用方法，确保施工现场的消防安全。
四、质量控制：1.严格按照图纸要求和相关规范进行施工，确保潜水泵的安装位置和固定方式正确。
2.检查潜水泵与管道连接的密封性和牢固性，防止漏水和松动现象发生。
3.对潜水泵的电气设备进行耐压试验和绝缘测试，确保其安全可靠。
4.在试运行阶段，对潜水泵的运行状态进行监测，包括电流、电压和水压等参数。
潜水泵安装施工方案潜水泵安装是一项重要的施工工程，为了确保安装质量和工程的顺利进行，需要制定详细的施工方案。
以下是一个潜水泵安装施工方案，总计约700字。
一、施工前准备1. 确认潜水泵安装位置：根据需求确定潜水泵的安装位置，考虑到泵房的布置、工作环境、管道连接等因素。
2. 准备所需材料和设备：根据设计方案准备好所需的潜水泵、管道、阀门、电缆等材料，同时准备好所需的施工工具和仪器设备。
3. 施工区域准备：清理施工区域，确保施工区域干净整洁，同时进行必要的防护措施，防止灰尘和杂物对设备和施工的影响。
4. 安全措施：制定必要的安全措施，配备必要的安全设备和防护用品，确保施工过程中的安全。
二、施工步骤1. 安装泵体：根据设计方案，将泵体放置在预定位置，确保泵体与地面垂直，并采取加固措施，提高设备的稳定性。
2. 连接管道：根据设计方案和现场情况，进行管道接口的连接。
首先修整管道，确保管道口整齐光滑，然后使用密封胶封闭管道接口，确保连接处的严密性。
3. 安装电缆：根据设计方案和现场情况，将电缆连接泵体和电源。
首先将电缆穿过潜水泵的电缆孔，然后根据设备规格连接电缆，注意切勿扭曲和拉伸电缆。
4. 调试和检验：安装完成后，进行必要的调试和检验。
首先检查电路是否通畅，然后开启电源，观察潜水泵的运行情况，确保设备能正常工作。
同时，还需进行必要的性能检测，确保潜水泵符合设计要求。
5. 文件整理：在施工结束后，整理施工文件，包括施工过程记录、设备使用说明书、安全检测报告等，妥善保存。
三、施工安全措施1. 工作人员必须穿戴好安全防护用品，包括安全帽、防护眼镜、防护手套等。
2. 严禁一人独自作业，必须有两人以上互相配合。
3. 施工现场必须进行标示和设立隔离带，防止无关人员进入施工现场。
4. 操作精神集中，严禁酒后施工。
5. 施工现场必须配备急救箱和灭火器，并定期进行检查和维护。
以上是一个潜水泵安装施工方案的简要内容，通过严格遵循施工方案和安全措施，可保证潜水泵安装工程的质量和安全。
住宅排水系统潜水排污泵安装施工工艺标准
1 工艺流程
安装准备——管道支架安装——管道安装——阀门、附件安装——潜污泵安装——管道与潜污泵出水口连接——单机调试
2工艺做法
2.1 管道安装：安装在污水池（集水坑）内的金属管材及金属构件表面先刷防锈漆两遍、再刷沥青漆两遍；池外金属管材及金属构件先刷防锈漆两遍、再刷面漆两遍。
2.2 潜污泵安装：潜污泵的运行由污水池（集水坑）液位自动控制，安装在污水池、集水坑内的液位自动控制装置应尽可能远离进水口。
2.3 管道与潜污泵出水口连接：潜污泵排出管管材由设计定，管材及管件承压能力不应小于0.6Mpa。
2.4 单机调试：
a）运行前检查：防水到相应潜污泵集水坑内，水位升高至高于停泵限位液面时，手动启动水泵，检查液面是否下降，若不下降，说明水泵接线顺序接反，调换接线后，重新启动水泵。
b）运行检查：再次启动水泵，做短时间试运行，时间不超过1分钟，检查水泵运行有无声响，紧固部分有无松动，并记录水泵的启动电流和工作电流，核查是否符合规范要求。
3 质量标准
3.1 池底应有不小于0.01的坡度坡向潜污泵散水口。
3.2 水泵的管口与管道连接严密，无漏水现象。
3.3 水泵安装完毕后，要把电源线和控制线拿出集水坑，防止电缆受潮。
潜水排污泵安装左视图潜水排污泵安装效果图。
潜污泵安装流程一、安装前的准备。
咱得先把家伙事儿都准备好。
潜污泵这玩意儿，在安装之前，要先检查一下泵体有没有啥损坏的地方。
就像你买了个新手机，得先看看屏幕有没有划痕一样。
看看外壳有没有裂缝呀，各种接口是不是完整的。
还有那些个零部件，像叶轮啥的，也得瞅一瞅，有没有变形或者松动的情况。
还有哦，安装的地方也很重要。
要找个合适的位置，这个位置要方便排水，可不能让污水积在那儿。
要是潜污泵装在一个坑坑洼洼，污水排不出去的地儿，那它可就白干了，就像你想努力干活，结果老板给你安排在一个根本施展不开的小角落一样。
而且这个地方周围得有足够的空间，方便以后检修。
万一潜污泵出了点小毛病，你得能把它拉出来修一修呀，要是周围全是东西堵得死死的，到时候就只能干瞪眼了。
另外呢，咱们还得看看电源。
电源的电压得和潜污泵要求的电压一致，不然就像给一个吃细粮的人喂粗粮，它肯定受不了。
电线也要检查检查，有没有破损的地方，要是漏电了，那可就危险了，就像你走在路上突然踩到个陷阱一样。
二、基础安装。
如果需要做基础的话，这个基础可不能马马虎虎的。
要做得牢固一点，就像盖房子打地基一样。
可以用混凝土啥的来做基础，把潜污泵稳稳地放在上面。
要是基础不牢，潜污泵在工作的时候就会晃来晃去，就像一个喝多了酒的人，站都站不稳，这样不仅会影响它的使用寿命，还可能会把周围的管道啥的都给晃坏了。
在把潜污泵放到基础上的时候，要保证它是水平的。
要是不平的话，里面的叶轮转动起来就会受到影响，就像你骑自行车，如果车轮歪歪扭扭的，骑起来肯定很费劲。
可以用水平仪来测一测，把潜污泵调整到水平的状态。
三、管道连接。
接下来就是管道连接啦。
管道的口径要和潜污泵的进出口口径相匹配，不能大也不能小。
就像你穿鞋子，太大了走路会掉，太小了又挤脚。
在连接管道的时候，要把密封做好，可不能漏水。
可以用一些密封材料，像橡胶密封圈之类的。
要是密封不好，污水就会漏得到处都是，那场面可就“美丽”了，就像你在厨房做饭，结果水龙头没关好，水漫金山了。
潜水排污泵的安装指南1、潜水排污泵由泵头和潜水电机构成。
组装潜水排污泵的较常用的方式是先修建泵根基并在泵组根基验证后泵、出口处管和零配件2、潜水排污泵通常组装在井（井）内，组装方法有加固组装和挪动组装两类。
挪动组装相对来说方便。
二者通常使用于小型泵配置。
以及供水管道通常是柔性管。
加固组装较为复杂。
而这类组装方法通常使用于含有全自动耦合配置的大中型潜污泵。
组装全过程是喷撒水泥混凝土根基组装导杆和泵座。
组装泵并组装排水管道和零配件3.水泥混凝土通常被灌入模块的根基中，构造是一步浇制的。
把货物放到路基上根基通常为顶小底大的方柱，或浇制在排水库（坑）底盘上，顶底相对高度bi须水平，并提前组装螺栓。
4、排污泵导杆和基座的组装：将泵体抬起，缓缓的降低到机器设备底端泵座上的螺栓孔朝向内嵌路基的螺栓。
泵座调平后水平拧紧底盘地脚螺丝导杆下方与泵座采取螺钉、螺栓、插接式衔接。
上方衔接于固定支架。
固定支架和导杆通常为碳钢、不锈钢或镀锌钢管。
5、组装泵体：吊装泵体。
加固衔接机器设备。
（联轴器、潜污泵、电动机通常是整套的）在导杆上逐渐沿导杆挪动泵。
随后降低衔接配置与泵座出口处弯头衔接，泵出口处管与出口处出口处弯头中xin线相交。
6、出水管及零配件的组装：水泵的给水管和出水弯头均装有法兰。
和其他供应管件，如闸阀、膨胀节和法兰止回阀。
7、维修泵时无需进入坑内，钢链可以手动式或机械连接到泵上，将泵从坑中吊起来。
支架可以是yongjiu性的，也可以是临时的。
这关键在于泵的总重和您的具体需要。
液压升降机装有手动式电葫芦或电动卷扬机，使用于衔接起重钢链。
潜水排污泵
4.3.1安装前的准备工作
1）检查潜水排污泵的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和设备试验报告是否齐全。
2）检查设备外表如壳体、电机、导杆、耦合装置等是否变形，零件是否齐全。
3）复测土建工程的标高是否与满足设计图纸要求，以及检查所有的埋件留孔要求是否符合安装条件。
4.3.2设备安装
1）、就位后潜水泵知名度位置偏差控制在±10mm范围内，安装泵的底座，调整其水平度偏差不大于1/1000。
2）、弯座下法兰（进水管法兰）的垂直允许偏差应控制在1/1000；
弯座上法兰（出水管法兰）的横向水平度偏差不大于1/1000。
3）、复测水泵叶片外缘与壳体间的径向间隙均匀，其间隙偏差值不大于产品技术规定40%。
4）、耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准
确地连接。
5）、双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。
6）、双导杆安装后应确保潜水排污泵能顺利地吊上吊下。
7）、检查潜水泵电缆应安装整齐、牢固、长度合适，不得有过量
松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。
8）、所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。
9）、潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ
10）、短时间通电试转，叶轮应与泵的指示旋转方向一至。
潜水泵安装施工方案及工艺方法潜水泵是一种将电机直接装配在泵体内部，通过轴封或者深井密封装置将电机与泵体分隔开来，且同时在水中工作的抽水设备。
下面是一个潜水泵安装施工方案及工艺方法的详细介绍。
1.施工前的准备工作：(1)根据工艺图纸要求，确定潜水泵的安装位置和布置方式；(2)检查潜水泵的型号、规格和数量是否符合要求；(3)准备安装所需的设备、工具和材料；(4)对施工现场进行清理，确保施工现场的安全和整洁。
2.施工步骤：(1)按照设备安装图纸要求，选定潜水泵的安装位置，并进行标记；(2)在安装位置上进行基础开挖，并按照图纸要求浇筑潜水泵基础。
基础的尺寸和深度应符合设计要求，并保证基础的平整和牢固；(3)进行电缆管道的埋设。
根据设计要求，在潜水泵基础旁边进行电缆管道的埋设，保证电缆的安全；(4)进行潜水泵的安装。
将潜水泵的电缆通过电缆管道引入基础内部，并将潜水泵安装在基础上。
安装时要注意潜水泵的连接方式和防水措施；(5)进行电缆连接。
将潜水泵电缆与电源线连接，并进行绝缘处理和固定；(6)将潜水泵的进水管道和出水管道连接到水源和用水设备上，并进行密封和固定；(7)进行系统调试和试运行。
按照操作规程，进行启动和停止潜水泵，并检查其运行状态和性能是否正常；(8)完成施工记录和验收。
3.安全注意事项：(1)进行施工前，要对施工人员进行安全教育和培训，保证施工人员能够正确操作设备和工具；(2)在施工现场，要设置明显的安全警示标志，并保持施工现场的整洁和安全；(3)在进行电缆施工时，要注意电缆的绝缘处理和固定，避免电缆磨损或者短路；(4)在进行水管道连接时，要注意密封措施，确保水源和用水设备之间无漏水现象；(5)在进行试运行时，要进行仔细观察，注意检查潜水泵的运行状态和性能，避免发生设备故障和事故。
通过以上的安装施工方案及工艺方法，可以确保潜水泵在安装过程中能够正确连接，运行稳定，并能够满足实际工作需要。
同时，注意安全施工，保证施工人员和设备的安全。
如图所示进行安装
(2)水泵联接管道的内部和管端清洗干净， 管中无杂物，密封面和螺纹不损伤,
管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接 头强行连接管道。
(3)水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水 泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或采取必要措施, 以防渣物进入水泵。
与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。
水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指 稳流罐安装(5) 示正
立面图
(1)安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有关测量资料进行复核，对其数据进行复查。
设备基础的偏差应符合规范要求。
根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记
和记录。
按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符
合要求。
将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。
调整找正设备使其与基准标记重合，并加以固定。
二全自动潜水排污泵安装
€Din
3 no
亶内地坪
MW
预留扣帕I俯血
i
J
w
~A~
T+HT
(5)
M
6
13
8
12
生画
OiSS CIO
____ J
如图所示进行安装
0 。
1安装前检查
首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装
其次检查进水胶管有无破损，如有开裂要及时粘补 ；再者检查各紧固螺栓有无松动, 要拧紧松动的螺栓；最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于
5兆欧才允许安装使用。
2正确配电
电源线应按规定选用，电缆线要架空。
10KW 以下的潜水泵可以直接启动, 10KW 以上的潜水泵应配备降压启动柜；电缆线需放入输水管法兰盘的凹槽内。
3要有两级漏电保护措施
Lb
I ------
为确保安全，可在电源或水泵附近的潮湿地中埋入一根长度1M以上的金属棒
作为潜水泵的接地体
4入水前检查电机旋转方向
潜水电泵入水前，先接电源检查旋转方向是否正确；若三相潜水泵叶轮倒转，应立即停止，挑换电缆中三相芯线中任意两相的接触即可
5潜水泵的安装要正确
潜水泵潜入深度为1M，潜入水中时，应垂直吊起，尽可能避免杂物入泵内
6安装完毕后测试绝缘电阻
安装结束后，用500V兆欧表测量绕组之间与地之间的绝缘电阻，不应低于Q 7潜水泵试运转
先无负荷试运转，后有负荷；由部件到组件，最后到主机；先手动，后自动；先点动，后连续。
注：具体安装程序以实际情况为准。
湖南多级泵生产厂家长沙宏力泵业专业生产自平衡多级泵，不锈钢多级泵，卧式多级离心泵，D型多级离心泵等。
我公司生产的多级泵，质量有保证，售后服务完善，价格优势明显！。
