OSI七层模型和TCPIP模型及对应协议（详解）1.OSI七层模型OSI（Open Systems Interconnection）七层模型是国际标准化组织（ISO）制定的一种网络体系结构模型，将计算机网络的功能划分为七个层次，每个层次负责不同的任务。

这些层次从底层到顶层分别为：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

-物理层：负责传输比特流，即原始的0和1的比特流。

-数据链路层：将物理层传输的数据流划分为数据帧，并在物理传输媒介上发送和接收数据帧。

-网络层：负责通过不同网络节点进行数据的路由和转发，实现数据包的传输。

-传输层：负责端到端的通信连接，在传输过程中确保数据的可靠传输和错误控制。

-会话层：负责建立、管理和终止应用程序之间的通信会话。

-表示层：负责数据的格式化和解码、加密和解密，确保接收方能够正确理解发送方的数据。

-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信。

2.TCP/IP模型TCP/IP模型是一种通信协议体系结构，目前是互联网的基础协议。

TCP/IP模型由四个层次构成，分别为网络接口层、互联网层、传输层和应用层。

-网络接口层：负责将数据帧从物理层传输到网络层，并对数据进行分割和重组。

-互联网层：负责将数据包从源主机传输到目的主机，包括IP协议、ARP协议和ICMP协议等。

-传输层：负责数据的可靠传输和错误控制，包括TCP（传输控制协议）和UDP（用户数据报协议）等。

-应用层：提供用户与网络的接口，支持各种应用程序的网络访问和通信，包括HTTP、FTP、SMTP等协议。

3.OSI七层模型和TCP/IP模型的对应关系及协议：-OSI的物理层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi 等。

-OSI的数据链路层对应TCP/IP的网络接口层，协议包括以太网、Wi-Fi等。

-OSI的网络层对应TCP/IP的互联网层，协议包括IP、ARP、ICMP等。

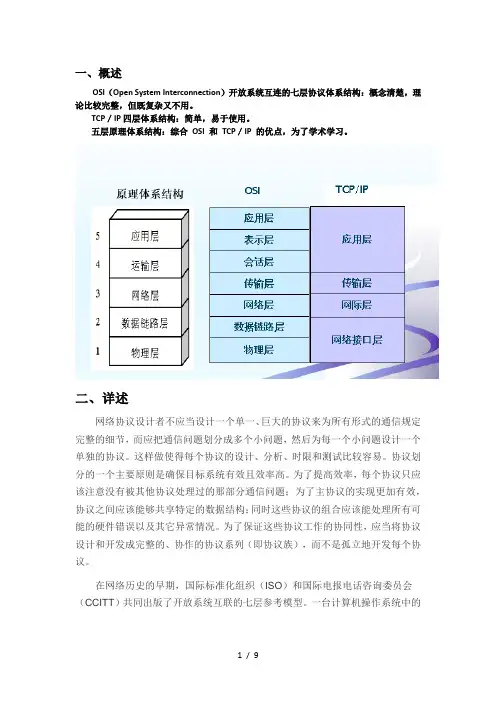

一、概述OSI（Open System Interconnection）开放系统互连的七层协议体系结构：概念清楚，理论比较完整，但既复杂又不用。

TCP／IP四层体系结构：简单，易于使用。

五层原理体系结构：综合OSI 和TCP／IP 的优点，为了学术学习。

二、详述网络协议设计者不应当设计一个单一、巨大的协议来为所有形式的通信规定完整的细节，而应把通信问题划分成多个小问题，然后为每一个小问题设计一个单独的协议。

这样做使得每个协议的设计、分析、时限和测试比较容易。

协议划分的一个主要原则是确保目标系统有效且效率高。

为了提高效率，每个协议只应该注意没有被其他协议处理过的那部分通信问题；为了主协议的实现更加有效，协议之间应该能够共享特定的数据结构；同时这些协议的组合应该能处理所有可能的硬件错误以及其它异常情况。

为了保证这些协议工作的协同性，应当将协议设计和开发成完整的、协作的协议系列（即协议族），而不是孤立地开发每个协议。

在网络历史的早期，国际标准化组织（ISO）和国际电报电话咨询委员会（CCITT）共同出版了开放系统互联的七层参考模型。

一台计算机操作系统中的网络过程包括从应用请求（在协议栈的顶部）到网络介质（底部），OSI参考模型把功能分成七个分立的层次。

图1表示了OSI分层模型。

图1OSI七层参考模型OSI模型的七层分别进行以下的操作：第一层物理层第一层负责最后将信息编码成电流脉冲或其它信号用于网上传输。

它由计算机和网络介质之间的实际界面组成，可定义电气信号、符号、线的状态和时钟要求、数据编码和数据传输用的连接器。

如最常用的RS-232规范、10BASE-T的曼彻斯特编码以及RJ-45就属于第一层。

所有比物理层高的层都通过事先定义好的接口而与它通话。

如以太网的附属单元接口（AUI），一个DB-15连接器可被用来连接层一和层二。

第二层数据链路层数据链路层通过物理网络链路提供可靠的数据传输。

不同的数据链路层定义了不同的网络和协议特征，其中包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

osi各层的安全协议OSI（Open Systems Interconnection）模型是一种将计算机网络体系结构分为七个不同层次的参考模型。

每个层次负责不同的功能，使得网络通信能够高效、可靠地进行。

在网络通信过程中，安全协议起着保护数据和信息安全的重要作用。

下面将分别介绍OSI模型的每一层及其对应的安全协议。

第一层：物理层（Physical Layer）物理层是OSI模型中最底层的层次，它负责在物理媒介上传输比特流。

在物理层中，保护数据安全的主要问题是防止数据泄露和窃听。

为了解决这个问题，可以使用加密技术来对传输的数据进行加密，从而保证数据的机密性。

第二层：数据链路层（Data Link Layer）数据链路层负责将物理层传输的比特流划分为数据帧，并通过数据链路进行传输。

在数据链路层中，主要的安全问题是数据的完整性和可靠性。

为了解决这个问题，可以使用帧校验序列（FCS）来检测数据是否被篡改。

此外，还可以使用MAC地址过滤来限制网络访问，从而提高网络的安全性。

第三层：网络层（Network Layer）网络层负责将数据包从源主机传输到目标主机。

在网络层中，主要的安全问题是数据包的路由和转发安全。

为了解决这个问题，可以使用IPSec（Internet Protocol Security）协议来对传输的数据包进行加密和认证，从而保证数据传输的安全性。

第四层：传输层（Transport Layer）传输层负责提供端到端的可靠数据传输。

在传输层中，主要的安全问题是数据的完整性和可靠性。

为了解决这个问题，可以使用传输层安全协议（TLS/SSL）来对传输的数据进行加密和认证，从而保证数据传输的安全性。

第五层：会话层（Session Layer）会话层负责建立、管理和终止会话。

在会话层中，主要的安全问题是会话的安全性和保密性。

为了解决这个问题，可以使用会话层安全协议（SSH）来对会话进行加密和认证，从而保证会话的安全性。

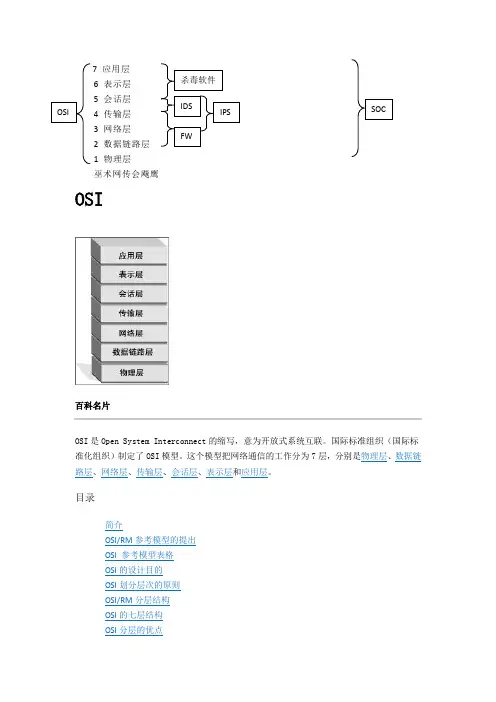

编辑本段编辑本段OSI划分层次的原则网络中各结点都有相同的层次不同结点相同层次具有相同的功能同一结点相邻层间通过接口通信每一层可以使用下层提供的服务，并向上层提供服务不同结点的同等层间通过协议来实现对等层间的通信编辑本段OSI/RM分层结构对等层实体间通信时信息的流动过程对等层通信的实质：对等层实体之间虚拟通信;下层向上层提供服务;实际通信在最底层完成在发送方数据由最高层逐渐向下层传递,到接收方数据由最低层逐渐向高层传递.协议数据单元PDUSI参考模型中，对等层协议之间交换的信息单元统称为协议数据单元(PDU,Protocol Data Unit)。

而传输层及以下各层的PDU另外还有各自特定的名称：传输层——数据段（Segment）网络层——分组（数据包）（Packet）数据链路层——数据帧（Frame）物理层——比特（Bit）编辑本段OSI的七层结构第一层：物理层（PhysicalLayer)规定通信设备的机械的、电气的、功能的和过程的特性，用以建立、维护和拆除物理链路连接。

具体地讲，机械特性规定了网络连接时所需接插件的规格尺寸、引脚数量和排列情况等；电气特性规定了在物理连接上传输bit流时线路上信号电平的大小、阻抗匹配、传输速率距离限制等；功能特性是指对各个信号先分配确切的信号含义，即定义了DTE和DCE之间各个线路的功能；过程特性定义了利用信号线进行bit 流传输的一组操作规程，是指在物理连接的建立、维护、交换信息时，DTE和DCE双方在各电路上的动作系列。

在这一层，数据的单位称为比特（bit）。

属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45等。

物理层的主要功能:为数据端设备提供传送数据的通路,数据通路可以是一个物理媒体,也可以是多个物理媒体连接而成.一次完整的数据传输,包括激活物理连接,传送数据,终止物理连接.所谓激活,就是不管有多少物理媒体参与,都要在通信的两个数据终端设备间连接起来,形成一条通路.传输数据.物理层要形成适合数据传输需要的实体,为数据传送服务.一是要保证数据能在其上正确通过，二是要提供足够的带宽(带宽是指每秒钟内能通过的比特(BIT)数),以减少信道上的拥塞.传输数据的方式能满足点到点,一点到多点,串行或并行,半双工或全双工，同步或异步传输的需要.完成物理层的一些管理工作.物理层的主要设备：中继器、集线器。

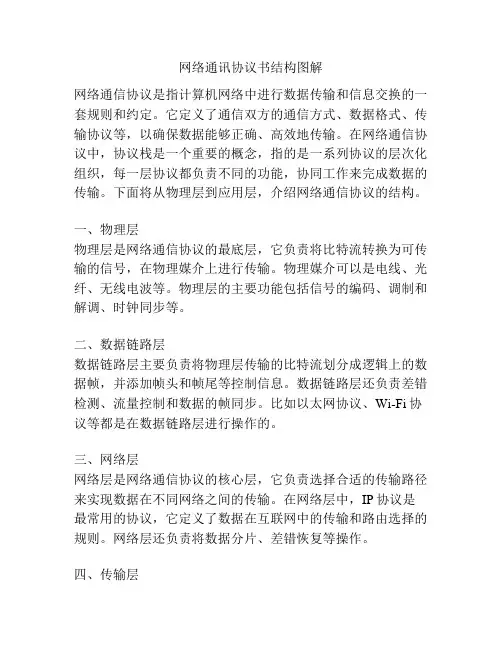

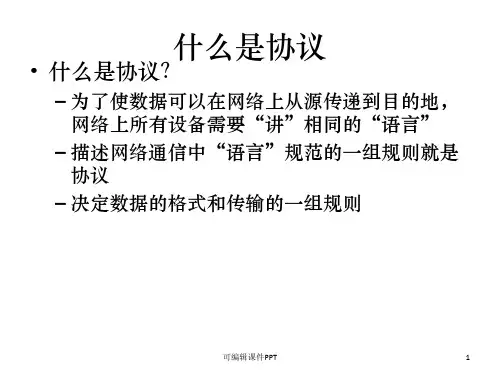

网络通讯协议书结构图解网络通信协议是指计算机网络中进行数据传输和信息交换的一套规则和约定。

它定义了通信双方的通信方式、数据格式、传输协议等，以确保数据能够正确、高效地传输。

在网络通信协议中，协议栈是一个重要的概念，指的是一系列协议的层次化组织，每一层协议都负责不同的功能，协同工作来完成数据的传输。

下面将从物理层到应用层，介绍网络通信协议的结构。

一、物理层物理层是网络通信协议的最底层，它负责将比特流转换为可传输的信号，在物理媒介上进行传输。

物理媒介可以是电线、光纤、无线电波等。

物理层的主要功能包括信号的编码、调制和解调、时钟同步等。

二、数据链路层数据链路层主要负责将物理层传输的比特流划分成逻辑上的数据帧，并添加帧头和帧尾等控制信息。

数据链路层还负责差错检测、流量控制和数据的帧同步。

比如以太网协议、Wi-Fi协议等都是在数据链路层进行操作的。

三、网络层网络层是网络通信协议的核心层，它负责选择合适的传输路径来实现数据在不同网络之间的传输。

在网络层中，IP协议是最常用的协议，它定义了数据在互联网中的传输和路由选择的规则。

网络层还负责将数据分片、差错恢复等操作。

四、传输层传输层主要负责提供可靠的端到端的数据传输，它包括了两种主要的协议：传输控制协议（TCP）和用户数据报协议（UDP）。

TCP协议提供可靠的、面向连接的数据传输，通过序列号和确认机制来保证数据的完整性和有序性。

UDP协议则提供了不可靠的、面向无连接的数据传输，适用于一些对数据传输的实时性要求较高的应用。

五、会话层会话层主要负责建立和管理应用程序之间的通信会话。

它定义了会话的开始、结束和恢复的规则，并提供了会话控制和同步机制。

在会话层中，我们常见的协议有FTP、Telnet等。

六、表示层表示层主要负责数据的格式转换和加密解密。

它将来自会话层的数据进行编码和解码，以确保不同终端设备之间能够正确地解释和处理数据。

常见的表示层协议有JPEG、ASCII等。

OSI七层模型协议谈到网络不能不谈OSI参考模型，OSI参考模型（OSI/RM）的全称是开放系统互连参考模型（Open System Interconnection Reference Model，OSI/RM），它是由国际标准化组织ISO 提出的一个网络系统互连模型。

虽然OSI参考模型的实际应用意义不是很大，但其的确对于理解网络协议内部的运作很有帮助，也为我们学习网络协议提供了一个很好的参考......第一层：物理层:物理层规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。

该层为上层协议提供了一个传输数据的物理媒体。

只是说明标准在这一层，数据的单位称为比特（bit）。

属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45、fddi 令牌环网等。

第二层：数据链路层802.2、802.3ATM、HDLC、FRAME RELAY数据链路层在不可靠的物理介质上提供可靠的传输。

该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。

在这一层，数据的单位称为帧（frame）。

数据链路层协议的代表包括：ARP、RARP、SDLC、HDLC、PPP、STP、帧中继等。

第三层：网络层IP、IPX、APPLET ALK、ICMP网络层负责对子网间的数据包进行路由选择。

网络层还可以实现拥塞控制、网际互连等功能。

在这一层，数据的单位称为数据包（packet）。

加密解密是在网络层完成的.网络层协议的代表包括：IP、IPX、RIP、OSPF等。

第四层：传输层TCP、UDP、SPX传输层是第一个端到端，即主机到主机的层次。

传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。

此外，传输层还要处理端到端的差错控制和流量控制问题。

在这一层，数据的单位称为数据段（segment）。

传输层协议的代表包括：TCP、UDP、SPX等。

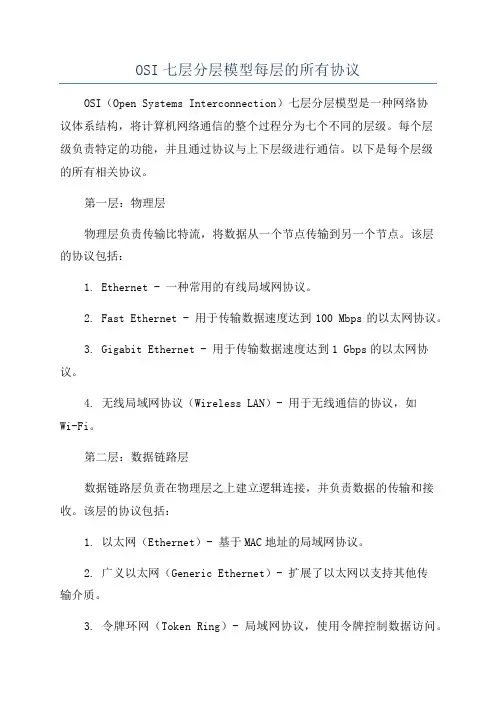

OSI七层分层模型每层的所有协议OSI（Open Systems Interconnection）七层分层模型是一种网络协议体系结构，将计算机网络通信的整个过程分为七个不同的层级。

每个层级负责特定的功能，并且通过协议与上下层级进行通信。

以下是每个层级的所有相关协议。

第一层：物理层物理层负责传输比特流，将数据从一个节点传输到另一个节点。

该层的协议包括：1. Ethernet - 一种常用的有线局域网协议。

2. Fast Ethernet - 用于传输数据速度达到100 Mbps的以太网协议。

3. Gigabit Ethernet - 用于传输数据速度达到1 Gbps的以太网协议。

4. 无线局域网协议（Wireless LAN）- 用于无线通信的协议，如Wi-Fi。

第二层：数据链路层数据链路层负责在物理层之上建立逻辑连接，并负责数据的传输和接收。

该层的协议包括：1. 以太网（Ethernet）- 基于MAC地址的局域网协议。

2. 广义以太网（Generic Ethernet）- 扩展了以太网以支持其他传输介质。

3. 令牌环网（Token Ring）- 局域网协议，使用令牌控制数据访问。

4. 无线局域网协议（Wireless LAN）- 用于无线通信的协议，如Wi-Fi。

5. PPP（Point-to-Point Protocol）- 用于在点对点连接中传输数据的协议。

第三层：网络层网络层负责在源和目标主机之间路由数据包。

该层的协议包括：1. IP（Internet Protocol）- 用于分配和确定网络地址，以及在网络之间路由数据包。

2. ICMP（Internet Control Message Protocol）- 在IP网络上传输控制和错误消息的协议。

3. ARP（Address Resolution Protocol）- 用于将IP地址映射到物理地址的协议。

4. OSPF（Open Shortest Path First）- 一种链路状态路由协议，用于在网络中选择最短路径。

OSI七层模型的每一层都有哪些协议OSI七层模型是一种网络体系结构，用于描述计算机网络中不同层次的通信功能。

它将网络通信过程分成了七个层次，每个层次都有不同的功能和协议。

第一层：物理层物理层是OSI七层模型的最底层，主要负责传输原始比特流。

它定义了电气、机械和功能接口的特性，包括传输介质、电压等。

在这一层，主要的协议有：1. Ethernet：以太网是一种常见的局域网协议，用于在物理介质上传输数据。

2. RS-232：RS-232是一种串行通信协议，常用于计算机和外设之间的通信。

3. USB：USB是一种通用串行总线协议，用于计算机和外部设备之间的连接。

第二层：数据链路层数据链路层主要负责数据的可靠传输和帧同步。

它将原始的比特流组织成以太网帧等格式。

主要的协议包括：1. Ethernet：同样出现在物理层，但也包括数据链路层的功能。

2. PPP：点对点协议用于建立和管理点对点连接，如电话线上的拨号连接。

3. HDLC：高级数据链路控制协议，主要应用于广域网。

第三层：网络层网络层主要负责数据包的路由和转发。

它为数据包添加网络地址，并确定最佳的路径进行传输。

主要的协议包括：1. IP：互联网协议是一种网络层协议，负责在广域网中进行数据包的路由和寻址。

2. ICMP：互联网控制消息协议，用于在网络中进行错误报告和网络状态查询。

3. RIP：路由信息协议是一种用于距离矢量路由选择的协议。

第四层：传输层传输层主要负责数据的可靠传输和端到端的通信。

它提供了进程间的通信和数据分段重组。

常见的协议有：1. TCP：传输控制协议是一种可靠的、面向连接的协议，用于建立可靠的数据传输通道。

2. UDP：用户数据报协议是一种面向无连接的协议，常用于实时传输和广播通信。

第五层：会话层会话层主要负责建立、管理和终止会话。

它提供了通信节点之间进行会话同步和错误恢复的机制。

常见的协议有：1. NFS：网络文件系统是一种基于会话层的分布式文件系统协议，用于在网络上共享文件。

osi各层协议OSI七层模型是计算机网络体系结构的基本框架，它将网络通信划分为七个不同的层次，每个层次都有特定的功能和任务。

本文将从物理层、数据链路层、网络层、传输层、会话层、表示层和应用层这七个层次依次进行介绍。

物理层是OSI模型的最底层，主要负责传输比特流，也就是0和1的数据。

在物理层中，数据通过电缆、光纤或者其他介质传输，它关注的是如何在物理介质上传输比特流，而不考虑数据的含义。

在这一层，主要的协议包括Ethernet、RS-232和V.35等。

数据链路层位于物理层之上，它负责将数据帧从一个节点传输到另一个节点，通过控制数据的传输、错误检测和纠正来保证数据的可靠传输。

数据链路层包括两个子层，即逻辑链路控制子层和介质访问控制子层。

常见的数据链路层协议有以太网协议、PPP协议和HDLC协议等。

网络层是负责网络间通信的层次，它主要解决数据在网络中的传输问题。

网络层使用IP地址来标识不同的主机和路由器，通过路由选择算法来决定数据的传输路径。

常见的网络层协议有IP协议、ICMP协议和ARP协议等。

传输层位于网络层之上，它负责端到端的数据传输，主要提供数据的可靠传输、错误检测和流量控制等功能。

传输层有两种主要协议，即TCP协议和UDP协议。

TCP协议提供可靠的、面向连接的数据传输，而UDP协议提供不可靠的、无连接的数据传输。

会话层是负责建立、管理和终止会话的层次，它主要提供数据交换的机制和同步处理。

会话层的功能包括会话的建立、维护和结束，以及数据的同步和检查点的设置。

常见的会话层协议有NetBIOS协议和RPC协议等。

表示层位于会话层之上，它负责数据的格式转换、数据的加密和解密，以及数据的压缩和解压缩等功能。

表示层的主要任务是确保不同设备之间的数据能够正确解释和处理。

常见的表示层协议有JPEG、MPEG和ASCII等。

应用层是OSI模型的最高层，它为用户提供网络服务和应用程序的接口。

应用层包括各种不同的应用层协议，如HTTP协议、FTP协议和SMTP协议等。

OSI网络结构的七层模型开放式系统互联模型（OSI）是1984年由国际标准化组织（ISO）提出的一个参考模型。

作为一个概念性框架，它是不同制造商的设备和应用软件在网络中进行通信的标准。

现在此模型已成为计算机间和网络间进行通信的主要结构模型。

目前使用的大多数网络通信协议的结构都是基于 OSI 模型的。

OSI 将通信过程定义为七层，即将连网计算机间传输信息的任务划分为七个更小、更易于处理的任务组。

每一个任务或任务组则被分配到各个 OSI 层。

每一层都是独立存在的，因此分配到各层的任务能够独立地执行。

这样使得变更其中某层提供的方案时不影响其他层。

OSI 七层模型的每一层都具有清晰的特征。

基本来说，第七至第四层处理数据源和数据目的地之间的端到端通信，而第三至第一层处理网络设备间的通信。

另外， OSI 模型的七层也可以划分为两组：上层（层 7 、层 6 和层 5 ）和下层（层 4 、层 3 、层 2 和层 1 ）。

OSI 模型的上层处理应用程序问题，并且通常只应用在软件上。

最高层，即应用层是与终端用户最接近的。

OSI 模型的下层是处理数据传输的。

物理层和数据链路层应用在硬件和软件上。

最底层，即物理层是与物理网络媒介（比如说，电线）最接近的，并且负责在媒介上发送数据。

各层的具体描述如下：第七层：应用层定义了用于在网络中进行通信和数据传输的接口 - 用户程式；提供标准服务，比如虚拟终端、文件以及任务的传输和处理；第六层：表示层掩盖不同系统间的数据格式的不同性；指定独立结构的数据传输格式；数据的编码和解码；加密和解密；压缩和解压缩第五层：会话层管理用户会话和对话；控制用户间逻辑连接的建立和挂断；报告上一层发生的错误第四层：传输层管理网络中端到端的信息传送；通过错误纠正和流控制机制提供可靠且有序的数据包传送；提供面向无连接的数据包的传送；第三层：网络层定义网络设备间如何传输数据；根据唯一的网络设备地址路由数据包；提供流和拥塞控制以防止网络资源的损耗第二层：数据链路层定义操作通信连接的程序；封装数据包为数据帧；监测和纠正数据包传输错误第一层：物理层定义通过网络设备发送数据的物理方式；作为网络媒介和设备间的接口；定义光学、电气以及机械特性。

一、网络的OSI七层模型：A.概述为了解决不同系统的互连问题，ISO（International Organization for Standardization，国际标准化组织）于1977年提出了一种不基于特定机型、操作系统或公司的网络体系结构，即“开放系统互连参考模型”OSI（Open System Interconnection）。

OSI定义了异种机连网的标准框架，为连接分散的“开放”系统提供了基础，既任何两个遵守OSI标准的系统可以进行互连。

OSI采用分层结构化技术，将整个网络的通信功能分为7层（Layer），由低层到高分别是：物理层（Physical Layer）、数据链路层（Data Link layer）、网络层（Network Layer）、传输层（Transport Layer）、会话层（Session Layer）、表示层（Presentation Layer）、应用层（Application Layer）。

该模型层次的划分是从逻辑上将功能分组，每一层完成一特定功能，功能类似或相关的归于一层，各层功能明确且易于管理；每一层的真正功能是为其上一层提供服务。

OSI参考模如图所示。

B.OSI各层的基本功能：1、物理层提供为建立、维护和拆除物理链路所需的机械的、电气的、功能和规程的特性；提供有关在传输介质上传输非结构的位流及物理链路故障检测指示。

2、数据链路层为网络层实体提供点到点无差错帧传输功能，并进行流控制。

3、网络层为传输层实体提供端到端的交换网络数据传送功能，使得传输层摆脱路径选择、交换方式、拥挤控制等网络传输细节；可以为传输层实体建立、维持和拆除一条或多条通信路径；对网络传输中发生的不可恢复的差错予以报告。

4、传输层为会话层实体提供透明的、可靠的数据传输服务，保证端到端的数据完整性；选择网络层能提供的最适宜的服务；提供建立、维护和拆除传输连接功能。

5、会话层为彼此合作的表示层实体提供建立、维护和结束会话连接的功能。

osi七层模型的协议OSI七层模型是一种用于计算机网络通信的标准协议体系结构，它将计算机网络通信分为七个不同的层次，每个层次负责不同的功能。

下面将为大家详细介绍每个层次的作用和常见的协议。

第一层是物理层，负责传输比特流，定义了电脑硬件和电缆等物理设备的规范。

常见的物理层协议有Ethernet（以太网）和RS-232（串口通信）。

第二层是数据链路层，负责传输帧，将比特流分割为帧，并通过控制帧的传输来保证传输的可靠性。

常见的数据链路层协议有MAC（介质访问控制）地址、以太网协议和PPP（点对点协议）。

第三层是网络层，负责分组传输，将帧中的数据进行分组，并为每个分组分配地址，实现寻址和路由选择。

常见的网络层协议有IP（互联网协议）和ICMP（Internet控制报文协议）。

第四层是传输层，负责端到端的可靠传输，将网络层分组进行传输控制，确保数据的完整性和可靠性。

常见的传输层协议有TCP（传输控制协议）和UDP（用户数据报协议）。

第五层是会话层，负责建立和管理会话，确保通信的顺序和可靠性。

常见的会话层协议有RPC（远程过程调用协议）和NetBIOS（网络基本输入/输出系统）。

第六层是表示层，负责数据的格式转换和加密解密，确保通信的安全性和可靠性。

常见的表示层协议有SSL（安全套接字层）和ASCII（美国标准信息交换码）。

第七层是应用层，负责为用户提供各种网络应用服务，如电子邮件、文件传输和远程登录等。

常见的应用层协议有HTTP（超文本传输协议）和FTP（文件传输协议）。

总的来说，OSI七层模型通过将计算机网络通信划分为不同的层次，实现了通信协议的标准化和通用性，使得不同的网络设备和应用程序可以互相通信和协作。

对于网络的设计和故障排除也提供了基础框架和方法。
