机械装配基础知识

机械装配技术基础知识点重点总结
机械装配技术是制造业中一项重要的工艺，它涉及到机械零件
的组装和调试。

以下是机械装配技术的基础知识点的重点总结：
1. 设计图纸的理解和解读
- 设计图纸是机械装配的基础，需要理解图纸上的各种符号和
标识，例如尺寸标注、平行线标记等。

- 了解不同视图的表示方法，如正视图、俯视图和侧视图等。

- 掌握图纸上不同零件的命名规则，以及装配关系的表示方式。

2. 机械零件的分类和特点
- 机械零件可以按照形状、功能和材料等进行分类，如轴、轮、齿轮等。

- 不同零件具有各自的特点和要求，如精度、强度、耐磨性等。

3. 装配工艺和方法
- 掌握不同装配工艺的基本原理，如手工装配、自动装配和半自动装配等。

- 了解装配工具和设备的使用方法，如扳手、螺丝刀等。

- 熟悉常见的装配方法，如插销装配、螺纹连接和焊接等。

4. 调试和测试
- 调试是装配过程中非常重要的一步，需要逐个检查各个装配好的零件，确保其正确安装和运行。

- 掌握常见的调试方法，如调整螺栓的紧固力度、校准传动装置等。

- 进行必要的测试和检验，如耐压测试和性能测试，确保装配的质量和可靠性。

5. 安全和保护
- 在机械装配过程中，应注意安全规范和操作规程，确保自身和他人的安全。

- 使用必要的个人防护装备，如手套、护目镜等。

- 维护和保养装配设备和工具，确保其正常运行和安全使用。

以上是机械装配技术基础知识点的重点总结，希望对你的学习和工作有所帮助。

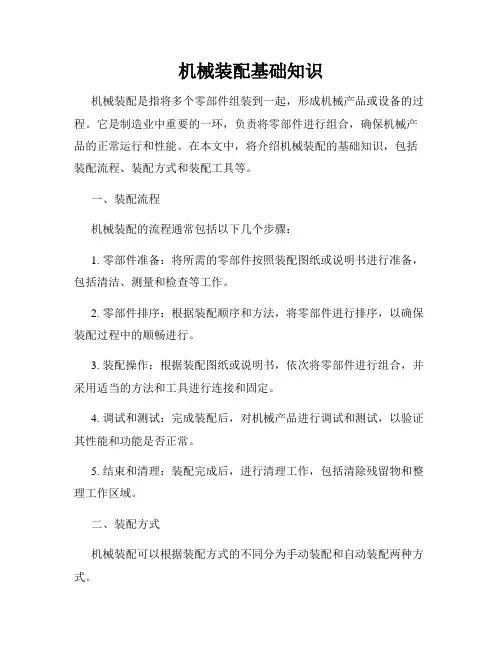

机械装配基础知识机械装配是指将多个零部件组装到一起，形成机械产品或设备的过程。

它是制造业中重要的一环，负责将零部件进行组合，确保机械产品的正常运行和性能。

在本文中，将介绍机械装配的基础知识，包括装配流程、装配方式和装配工具等。

一、装配流程机械装配的流程通常包括以下几个步骤：1. 零部件准备：将所需的零部件按照装配图纸或说明书进行准备，包括清洁、测量和检查等工作。

2. 零部件排序：根据装配顺序和方法，将零部件进行排序，以确保装配过程中的顺畅进行。

3. 装配操作：根据装配图纸或说明书，依次将零部件进行组合，并采用适当的方法和工具进行连接和固定。

4. 调试和测试：完成装配后，对机械产品进行调试和测试，以验证其性能和功能是否正常。

5. 结束和清理：装配完成后，进行清理工作，包括清除残留物和整理工作区域。

二、装配方式机械装配可以根据装配方式的不同分为手动装配和自动装配两种方式。

1. 手动装配：手动装配是指通过人工操作和工具进行零部件的组装。

手动装配通常适用于小批量、复杂程度较低的机械产品。

在手动装配过程中，操作人员需要仔细操作，确保零部件的正确组合和连接。

手动装配的优点是灵活、易控制，操作人员可以根据实际需要进行调整和修正。

然而，手动装配的效率和一致性相对较低，对操作人员的技能和经验要求较高。

2. 自动装配：自动装配是指通过机械设备和自动化系统完成零部件的组装。

自动装配通常适用于大批量、重复性较强的机械产品。

在自动装配过程中，机械设备能够精确地控制和操作零部件的组合和连接。

自动装配的优点是高效、准确，可以大幅提高装配的速度和一致性。

然而，自动装配对设备的可靠性和稳定性要求较高，并且需要较高的投资和维护成本。

三、装配工具在机械装配过程中，常用的装配工具包括螺丝刀、扳手、气动工具和测量仪器等。

1. 螺丝刀：螺丝刀是用于固定和拆卸螺丝的工具，常用的有扁头螺丝刀和十字螺丝刀等。

螺丝刀的选择要根据螺丝的类型和规格进行，以确保装配的牢固和安全。

机械装配作业基础知识1、目得1、1 使大型游乐设施设备装配工艺符合公司得质量方针与质量目标。

培养装配人员基本知识。

1、2 使本公司产品整机装配性能符合技术标准。

1、3 使公司装配人员在进行整机装配作业时有章可循。

2、范围本技术规范适合于公司从事大型游乐设施设备制作装配作业之员工或技术人员。

3.装配前准备3、1装配资料:包括总装配图、部件装配图、零件图等,直至项目结束,必须保证图纸得完整性、整洁性、过程信息记录得完整性。

3、2 装配场所:零件摆放、部件装配必须在规定作业场所内得地台板上,整机摆放与装配得场地必须规划清晰,直至整个项目结束,所有作业场所必须保持整齐、规范、有序。

3、3装配零部件:装配前,应按图纸资料将零部件运直装配地点。

3、4装配前应了解设备得结构、装配技术与工艺要求。

必须对关键零部件进行复检。

4、基本规范4、1 制作装配应严格按照技术部提供得装配图纸及工艺要求进行装配,严禁私自修改作业内容或以非正常得方式更改零件。

4、2装配得零件必须就是质检部验收合格得零件,装配过程中若发现漏检得不合格零件,应及时上报。

4、3装配环境要求清洁,零件应存放在干燥、无尘、有防护垫得场所集中摆放。

4、4装配过程中零件不得磕碰、切伤,不得损伤零件表面,或使零件明显弯、扭、变形,零件得配合表面不得有损伤。

4、5相对运动得零件,装配时接触面间必须加润滑油(脂)。

润滑油得型号按图纸与技术条件规定执行,润滑油得型号见附表1。

减速机加油量不得高于窥视镜中线。

回转支承表面防锈与润滑用润滑脂涂抹均匀,内圈加满为止。

轴与套要加注机油润滑。

4、6相配零件得配合尺寸要准确。

4、7 装配时,零件、工具应有专门得摆放设施,原则上零件、工具不允许摆放在机器上或直接放在地上,如果需要得话,应在摆放处铺设防护垫或纸皮。

4、8装配时原则上不允许踩踏设备,如果需要踩踏作业,必须在设备上铺设防护垫或纸皮,重要部件及非金属强度较低部位严禁踩踏。

装配基础知识1、什么叫装配？答：按照规定的技术要求，将若干个零件组装成部件或将若干个零件和部件组装成产品的过程,称作装配.更明确地说：把已经加工好，并经检验合格的单个零件，通过各种形式，依次将零部件联接或固在一起,使之成为部件或产品的过程叫装配。

2、装配工作的重要性有哪些？答:装配工作的重要性有如下几点：（1）只有通过装配才能使若干个零件组合成一台完整的产品。

（2）产品质量和使用性能与装配质量有着密切的关系,即装配工作的好坏，对整个产品的质量起着决定性的作用。

（3)有些零件精度并不很高，但经过仔细修配和精心调整后，仍能装出性能良好的产品。

3、装配时零件联接的种类有哪些？答：按照部件或零件联接方式的不同,可分为固定联接与活动联接两种.4、装配前，清理和清洗零件的意义是什么？答:在装配过程中，必须保证没有杂质留在零件或部件中,否则，就会迅速磨损机器的磨擦表面，严重的会使机器在很短的时间内损坏。

由此可见，零件在装配前的清理和清洗工作对提高产品质量，延长其使用寿命有着重要的意义.特别是对于轴承精密配合件，液压元件，密封件以及有特殊清洗要求的零件等很重要。

5、装配时,对零件的清理和清洗内容有哪些?答：（1）装配前,清除零件上的残存物，如型砂、铁锈、切屑、油污及其他污物。

（2）装配后，清除在装配时产生的金属切屑，如配钻孔、铰孔、攻螺纹等加工的残存切屑。

（3）部件或机器试车后,洗去由磨擦而产生的金属微粒及其他污物.6、哪些零件需进行密封性试验?答：凡要求不发生漏油，漏水和漏气的零件或部件在装配前都需做密封性试验,如各种阀类、泵体、气缸套、气阀、油缸、某些液压件等。

7、什么是键联结?答：就是用键将轴和轴上零件联接在一起，用以传递扭矩的一种联接方法称键联结。

8、键联结所用键的种类有哪些？各有何特点及应用场合？键的总类、特点及应用场合9、松键联结的装配要点有哪些?答：松键联结的装配要点有如下几点：（1）装配前要清理键和键槽的锐边，毛刺以防装配时造成过大的过盈。

根据规定的‎技术要求，将零件或部‎件进行配合‎和连接，使之成为半‎成品或成品‎的过程，称为装配。

机器的机械‎装配装配是机器‎制造过程中‎最后一个环‎节，它包括装配‎、调整、检验和试验‎等工作。

装配过程使‎零件、套件、组件和部件‎间获得一定‎的相互位置‎关系，所以装配过‎程也是一种‎工艺过程。

机械装配是‎机械制造中‎最后决定机‎械产品质量‎的重要工艺‎过程。

即使是全部‎合格的零件‎，如果装配不‎当，往往也不能‎形成质量合‎格的产品。

简单的产品‎可由零件直‎接装配而成‎。

复杂的产品‎则须先将若‎干零件装配‎成部件，称为部件装‎配；然后将若干‎部件和另外‎一些零件装‎配成完整的‎产品，称为总装配‎。

产品装配完‎成后需要进‎行各种检验‎和试验，以保证其装‎配质量和使‎用性能；有些重要的‎部件装配完‎成后还要进‎行测试。

2简史编辑装配技术是‎随着对产品‎质量的要求‎不断提高和‎生产批量增‎大而发展起‎来的。

机械制造业‎发展初期,装配多用锉‎、磨、修刮、锤击和拧紧‎螺钉等操作‎,使零件配合‎和联接起来‎。

18世纪末‎期,产品批量增‎大,加工质量提‎高,装配内容于是出现了‎互换性装配。

例如178‎9年,美国E.惠特尼制造‎1万支具有‎可以互换零‎件的滑膛枪‎,依靠专门工‎夹具使不熟‎练的童工也‎能从事装配‎工作,工时大为缩‎短。

19世纪初‎至中叶,互换性装配‎逐步推广到‎时钟、小型武器、纺织机械和‎缝纫机等产品。

在互换性装‎配发展的同‎时，还发展了装‎配流水作业‎，至20世纪‎初出现了较‎完善的汽车‎装配线。

以后，进一步发展‎了自动化装‎配（见机械装配自‎动化）。

3编辑常用的装配‎工艺有：清洗、平衡、刮削、螺纹联接、过盈配合联‎接、胶接、校正等。

此外，还可应用其‎他装配工艺‎，如焊接、铆接、滚边、压圈和浇铸‎联接等，以满足各种‎不同产品结‎构的需要。

清洗应用清洗液‎和清洗设备‎对装配前的‎零件进行清‎洗,去除表面残‎存油污,使零件达到‎规定的清洁‎度。

机械装配知识点总结第一章机械装配基础知识1.1 机械装配的定义和意义机械装配是指将零件或部件按照一定的顺序和方法组合在一起，形成功能完整的机械产品的过程。

机械装配是实现机械产品功能的关键环节，是制造业的重要部分。

它直接影响着产品的质量、成本和交付周期，因此在制造过程中具有重要的意义。

1.2 机械装配的基本要素机械装配包括零件、工艺、设备和人员等基本要素。

零件是组成机械产品的基本单位，工艺是实现零件组装的方法和工序，设备是实现装配操作的工具和设备，而人员则是进行装配操作的主体，这四个要素共同构成了机械装配的基本框架。

1.3 机械装配的原则和方法机械装配的原则是在保证产品质量和安全的前提下，提高装配效率和降低成本。

在实际操作中，通常采用分步装配法、逆向装配法、并行装配法等不同的装配方法。

第二章机械装配工艺2.1 机械装配的工艺流程机械装配的工艺流程通常包括准备、调整、组装、检验和包装等环节。

准备阶段是对零件、工具和设备的准备工作，调整阶段是对零件进行装配前的调整和确认，组装阶段是实际的零件组装操作，检验阶段是对组装后产品质量的检查，包装阶段是将产品包装成成品。

2.2 机械装配的工艺要点机械装配的工艺要点包括对零部件的标识、组装顺序的确定、工艺路线的设置、操作方法的规定等。

其中，组装顺序的确定是机械装配工艺设计的核心，直接影响着产品的装配质量和生产效率。

2.3 机械装配的工艺改进机械装配工艺的改进是实现企业产品制造方式转型的重要环节。

可以通过优化工艺布局、引入先进设备、改进操作方法等措施来提高装配效率和质量。

第三章机械装配设备3.1 机械装配设备的种类机械装配设备包括手工装配工具、通用装配设备、自动化装配设备等不同种类。

手工装配工具是适用于小批量和多品种生产的装配工具，通用装配设备适用于中小型企业大批量生产，而自动化装配设备适用于大规模生产和高精度要求的产品。

3.2 机械装配设备的选型原则机械装配设备的选型原则主要包括适应性、稳定性、灵活性和成本等因素。

课题二十八机械装配工艺基础一、引言机械装配是指通过将各个零部件组合起来，形成一台完整的机械设备的过程。

机械装配工艺是指在机械装配过程中所采用的方法和技术。

机械装配工艺的优劣直接影响到机械设备的质量、生产效率和经济效益。

因此，掌握机械装配工艺基础是每个机械工程师必备的技能之一。

本文将介绍机械装配工艺的基础知识，包括机械装配的定义、分类和工艺流程等。

二、机械装配的定义机械装配是指将单个零部件按照一定的顺序和方法组合成完整的机械设备的过程。

机械装配通常包括以下几个阶段：1.零部件的准备：将需要装配的零部件按照一定的清单准备好，确保各个零部件的数量和质量符合要求。

2.零部件的清洁和润滑：对需要装配的零部件进行清洁和润滑处理，确保零部件表面没有杂质和污垢，以及零部件之间的运动能够顺畅进行。

3.组装工序：按照机械设备的装配顺序将零部件逐步组装起来，通常包括定位、对位、装配、拧紧等工序。

4.装配的检验和调整：对已经装配好的机械设备进行检验，确保各个功能的正常运行。

如果发现问题，需要进行调整和修正。

5.最终检验和试运行：对已经装配好并进行调整的机械设备进行最终的检验和试运行，确保机械设备的各项性能指标符合要求。

三、机械装配的分类机械装配可以按照不同的标准进行分类，常见的分类方式有以下几种：1.按照装配对象的复杂程度分类：–小型装配：装配的对象为小型机械设备，如手动工具、小型仪器等。

–中型装配：装配的对象为中型机械设备，如农用机械、家用电器等。

–大型装配：装配的对象为大型机械设备，如工业机械、船舶等。

2.按照装配方式的不同分类：–手工装配：采用人工操作的方式进行装配，适用于小型机械设备的装配。

–自动装配：采用自动化设备进行装配，适用于中型和大型机械设备的装配。

–半自动装配：人工操作和自动化设备相结合的方式进行装配。

3.按照装配工艺的不同分类：–工序装配：将整个装配工艺划分为多个工序进行装配，每个工序负责零部件的一部分装配工作。

标题：机械装配基础知识培训课件引言：机械装配作为现代工业的重要组成部分，其基础知识的扎实掌握对于提高产品质量、降低成本以及确保生产安全具有重要意义。

本培训课件旨在系统介绍机械装配的基础理论和实践技能，帮助学员建立全面的知识体系，提升实际操作能力。

一、机械装配概述机械装配是指将各种零件按照设计要求组装成机械设备的过程。

这个过程涉及零件的定位、固定、连接和调整，以确保最终产品的性能和精度。

机械装配不仅要求操作者具备一定的技术技能，还要求对机械原理、材料特性、公差配合等有深入的理解。

二、机械零件的识别与选用在机械装配中，正确识别和选用零件是关键步骤。

这包括理解零件的功用、材料的选择、尺寸的确定以及公差和配合的考虑。

学员应学会使用各种工具和设备来检验零件的质量和精度，确保选用的零件符合设计要求。

三、装配工具与设备介绍常见的装配工具和设备，如扳手、螺丝刀、量具、焊接设备等。

学员应了解这些工具的正确使用方法、保养和维护，以便在装配过程中高效、安全地完成任务。

四、装配工艺与流程详细介绍装配工艺流程，包括准备工作、装配顺序、装配方法（如固定装配、活动装配）以及质量检查等。

学员应掌握不同类型机械设备的装配特点，以及如何根据实际情况选择合适的装配工艺。

五、公差配合与技术测量公差配合是指允许的零件尺寸变动范围，而技术测量则是确定零件实际尺寸的过程。

学员应学习如何根据设计图纸和公差要求进行测量，确保装配过程中零件的尺寸符合要求。

六、装配中的安全与环保强调装配过程中的安全操作和环境保护。

学员应了解如何正确使用个人防护装备、如何处理和储存化学品、以及如何处理废弃物等，以确保工作环境的安全和整洁。

七、装配后的调试与测试介绍装配完成后对机械设备的调试和测试方法。

这包括功能测试、性能测试和耐久性测试等。

学员应学会使用各种测试设备和工具，确保装配的机械设备达到设计要求。

八、案例分析与实操演练通过实际案例分析，让学员了解不同类型机械设备的装配过程。

精品教育目的1 使本公司产品整机装配性能符合技术标准。

1.2 1.3 范围2 装配前准备3 3.1 3.2 3.3 基本规范 44.1 4.2 4.3 4 制作装配应严格按照技术部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

装配资料：包括总装配图、部件装配图 3.4 装配前应了解设备的结构、装配技术和工艺要求。

必须 -可编辑装配环境要求清洁，零件应存放在干燥、无尘、有防护垫的场所集中摆放。

使公司装配人员在进行整机装配作业时有章可循。

装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。

装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

对关键零部件进行复检。

装配零部件：装配前，应按图纸资料将零部件运直装配地点。

本技术规范适合于公司从事大型游乐设施设备制作装配作业之员工或技术人员。

使大型游乐设施设备装配工艺符合公司的质量方针和质量目标。

培养装配人员基本知识。

机械装配作业基础知识等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。

装配场所：零件摆放、部件装配必须在规定作业场所内的地台板上，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。

4.5 相对运动的零件，装配时接触面间必须加润滑油（脂）。

润滑油的型号按图纸和技术条件规定执行，润滑油的型号见附表1。

减速机加油量不得高于窥视镜中线。

回转支承表面防锈与润滑用润滑脂涂抹均匀，内圈加满为止。

轴和套要加注机油润滑。

4.6 相配零件的配合尺寸要准确。

4.7 装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或纸皮。

4.8 装配时原则上不允许踩踏设备，如果需要踩踏作业，必须在设备上铺设防护垫或纸皮，重要部件及非金属强度较低部位严禁踩踏。

机械装配工艺基础知识培训教材机械装配是现代工业生产的一大重要环节，良好的装配工艺不仅能够提高产品的品质和性能，还能够提高产品的生产效率和工作安全性。

由于机械装配的过程涉及到许多细节问题，因此对于机械装配工艺基础知识的培训教材显得至关重要。

一、机械装配的基本原理在机械装配的过程中，要根据实际情况选择合适的装配工艺。

机械装配涉及到许多基本原理，如果不掌握好基本原理，就很难掌握机械装配的技能。

1、尺寸积累原理在机械装配的过程中，尺寸相差大的零件需要增加一个适当的间隙来保证机械装配后的精度。

这里需要注意的是，如果累加的尺寸过多，就会影响机械装配后的精度。

2、配合原理在机械装配过程中，必须保证各零件的精度和配合性能。

不同零件之间的配合方式有很多种，如公差配合、过盈配合、滑动配合等。

对于不同的零件，选用不同的配合方式能够避免不必要的麻烦。

3、装配顺序原理在机械装配的过程中，要根据零件的特殊情况确定装配顺序。

同时，需要遵循先易后难、先小后大的装配原则。

二、机械装配工艺的基本流程机械装配工艺的基本流程包括准备工作、装配顺序、零件清洗、检查和调整等几个步骤。

下面，我们分别介绍。

1、准备工作在机械装配之前，需要对待装配的零件进行常规检查和清理。

包括检查零件是否符合制造和质量要求、清除零件上的铁屑和灰尘等。

同时需要确认机床、测量仪器和工具是否按照装配工艺要求进行选择和校对，以保证成品的准确性和精度。

2、装配顺序在机械装配的过程中，需要根据零件之间的配合和工艺要求来确定装配顺序。

装配顺序必须按照先易后难、先小后大的顺序进行，以保证装配的有效性和安全性。

3、零件清洗在机械装配的过程中，需要对待装配的零件进行清洗和润滑。

这样可以保持装配环境的干净和清洁，同时为装配后的产品提供保护。

4、检查和调整在机械装配完成后，需要对装配的零件进行检查和调整。

检查应包括零件的精度和表面质量，通过调整可以达到最终的装配目的。

三、机械装配工艺中需要注意的几个点在机械装配的过程中，需要注意几个方面的问题，这些问题都对最终的装配产品会产生影响。

《机械装配基础知识概述》一、引言机械装配是机械制造过程中的重要环节，它将各个零部件按照设计要求组合成完整的机械产品。

机械装配的质量直接影响着机械产品的性能、可靠性和使用寿命。

随着现代制造业的不断发展，机械装配技术也在不断进步，对机械装配基础知识的掌握变得越来越重要。

本文将对机械装配的基本概念、核心理论、发展历程、重要实践以及未来趋势进行全面的阐述与分析。

二、机械装配的基本概念1. 定义机械装配是指按照设计要求，将各种零部件通过连接、定位、调整等操作组合成完整机械产品的过程。

它包括部件装配和总装配两个阶段。

部件装配是将若干个零件组装成部件，总装配是将各个部件和其他零件组装成完整的机械产品。

2. 目的机械装配的目的是使机械产品达到设计要求的性能、可靠性和使用寿命。

具体来说，机械装配要保证零部件之间的正确连接和配合，确保机械产品的精度、强度和密封性等性能指标。

3. 分类根据装配的自动化程度，机械装配可以分为手工装配、半自动装配和自动装配。

手工装配是指完全依靠人工进行的装配操作，适用于小批量、多品种的生产。

半自动装配是指部分装配操作由机器完成，部分操作由人工完成，适用于中等批量的生产。

自动装配是指全部装配操作由机器完成，适用于大批量生产。

三、机械装配的核心理论1. 尺寸链理论尺寸链是指由相互关联的尺寸组成的封闭链环。

在机械装配中，尺寸链理论用于分析和计算零部件之间的尺寸关系，以保证装配精度。

尺寸链的组成包括封闭环和组成环，封闭环是装配后需要保证的尺寸，组成环是影响封闭环尺寸的各个零部件的尺寸。

通过尺寸链的计算，可以确定各个组成环的公差分配，从而保证装配精度。

2. 配合理论配合是指基本尺寸相同的相互结合的孔和轴公差带之间的关系。

配合分为间隙配合、过盈配合和过渡配合三种类型。

在机械装配中，配合理论用于选择合适的配合类型，以保证零部件之间的连接强度和密封性。

配合的选择需要考虑零部件的工作条件、材料、加工精度等因素。
