接线端子材料介绍

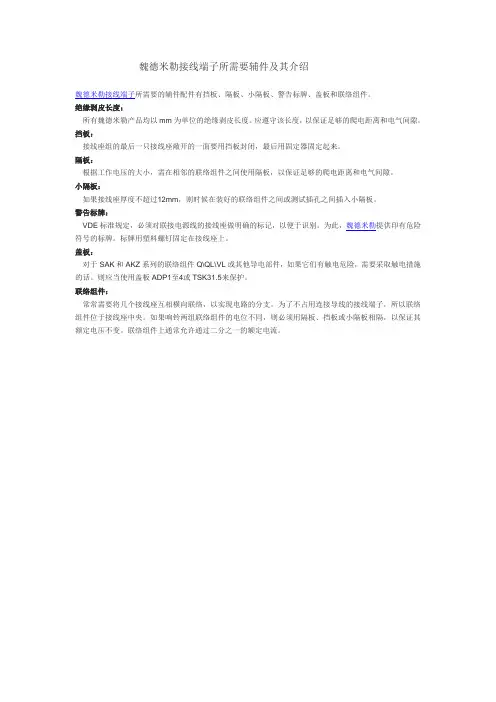

魏德米勒接线端子所需要辅件及其介绍
魏德米勒接线端子所需要的辅件配件有挡板、隔板、小隔板、警告标牌、盖板和联络组件。

绝缘剥皮长度：
所有魏德米勒产品均以mm为单位的绝缘剥皮长度。

应遵守该长度，以保证足够的爬电距离和电气间隙。

挡板：
接线座组的最后一只接线座敞开的一面要用挡板封闭，最后用固定器固定起来。

隔板：
根据工作电压的大小，需在相邻的联络组件之间使用隔板，以保证足够的爬电距离和电气间隙。

小隔板：
如果接线座厚度不超过12mm，则时候在装好的联络组件之间或测试插孔之间插入小隔板。

警告标牌：
VDE标准规定，必须对联接电源线的接线座做明确的标记，以便于识别。

为此，魏德米勒提供印有危险符号的标牌。

标牌用塑料螺钉固定在接线座上。

盖板：
对于SAK和AKZ系列的联络组件Q\QL\VL或其他导电部件，如果它们有触电危险，需要采取触电措施的话。

则应当使用盖板ADP1至4或TSK31.5来保护。

联络组件：
常常需要将几个接线座互相横向联络，以实现电路的分支。

为了不占用连接导线的接线端子，所以联络组件位于接线座中央。

如果响铃两组联络组件的电位不同，则必须用隔板、挡板或小隔板相隔，以保证其额定电压不变。

联络组件上通常允许通过二分之一的额定电流。

接线端子规格书范文接线端子是一种电气连接器，用于将电线或导线安全地连接到电气设备或电路中。

它们在各种行业和应用中被广泛使用，包括电子、通信、汽车、工业自动化等。

接线端子的规格书提供了有关其设计、功能和性能的详细信息，以帮助用户选择和正确使用适合的接线端子。

一、接线端子的设计和构造1.材料：接线端子通常由塑料或金属制成，常用的材料有聚丙烯（PP）、尼龙、铜、铝等。

规格书应包含有关材料的详细描述、特性和适用环境条件。

2.尺寸：接线端子的尺寸和外形应与设备或电路的要求相匹配。

规格书中应提供精确的尺寸测量图，包括长度、宽度、高度等相关参数。

3.电气性能：接线端子的电气性能是关键指标。

规格书应包含有关电压、电流、电阻、绝缘等级等指标的详细描述和测试数据。

4.连接方式：接线端子的连接方式可以是螺纹、插拔、压接等。

规格书中应说明端子的连接方式以及所需的工具或设备。

5.安装方法：规格书应提供详细的安装方法和步骤，包括固定方式、焊接方式等。

此外，还应提供安装所需的附件和配件清单。

二、接线端子的功能和应用1.电气连接：接线端子主要用于电线或导线的连接，它们提供可靠的电气连接，确保良好的信号传输和电流传输。

2.绝缘保护：接线端子通常具有绝缘外壳，能够保护电线或导线免受外界环境的影响，防止电流泄露和触电。

3.标识和标记：规格书应包含有关接线端子的标识和标记方法，帮助用户正确识别和安装。

4.防护等级：接线端子通常具有不同的防护等级，用于适应不同的环境条件。

规格书应指定防护等级，并描述其适用范围和特性。

5.可靠性和耐久性：规格书应提供关于接线端子的可靠性和耐久性测试报告，包括振动、冲击、温度循环等方面的数据。

三、附加要求1.相关标准：规格书应指定接线端子符合的相关标准和规范，例如国际电工委员会（IEC）、美国国家电器制造商协会（NEMA）等。

2.认证和认可：规格书中应说明接线端子所获得的认证或认可，例如CE认证、UL认证等。

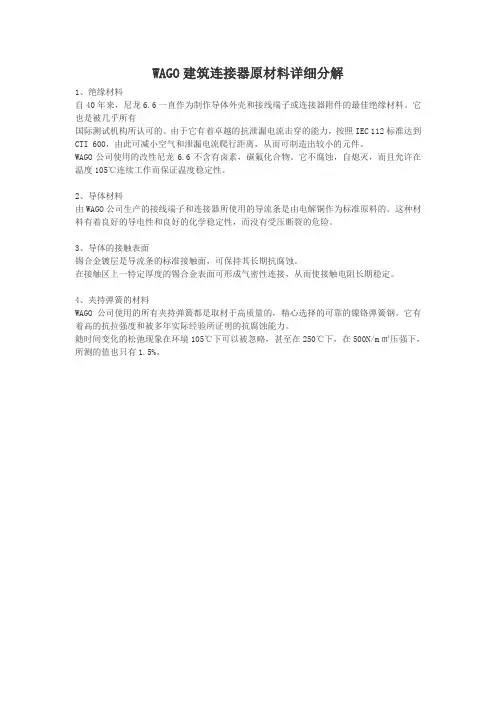

WAGO建筑连接器原材料详细分解
1、绝缘材料
自40年来，尼龙6.6一直作为制作导体外壳和接线端子或连接器附件的最佳绝缘材料。

它也是被几乎所有
国际测试机构所认可的。

由于它有着卓越的抗泄漏电流击穿的能力，按照IEC 112标准达到CTI 600，由此可减小空气和泄漏电流爬行距离，从而可制造出较小的元件。

WAGO公司使用的改性尼龙6.6不含有卤素，碳氟化合物。

它不腐蚀，自熄灭，而且允许在温度105℃连续工作而保证温度稳定性。

2、导体材料
由WAGO公司生产的接线端子和连接器所使用的导流条是由电解铜作为标准原料的。

这种材料有着良好的导电性和良好的化学稳定性，而没有受压断裂的危险。

3、导体的接触表面
锡合金镀层是导流条的标准接触面，可保持其长期抗腐蚀。

在接触区上一特定厚度的锡合金表面可形成气密性连接，从而使接触电阻长期稳定。

4、夹持弹簧的材料
WAGO公司使用的所有夹持弹簧都是取材于高质量的，精心选择的可靠的镍铬弹簧钢。

它有着高的抗拉强度和被多年实际经验所证明的抗腐蚀能力。

随时间变化的松弛现象在环境105℃下可以被忽略，甚至在250℃下，在500N/m㎡压强下，所测的值也只有1.5%。

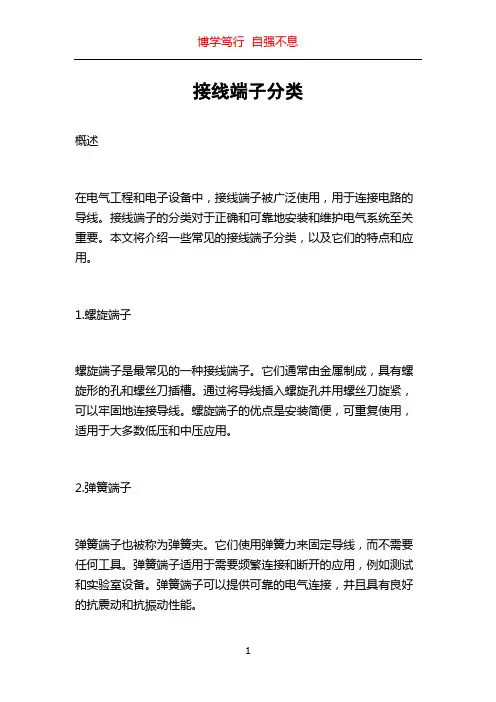

接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。

接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。

本文将介绍一些常见的接线端子分类，以及它们的特点和应用。

1.螺旋端子螺旋端子是最常见的一种接线端子。

它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。

通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。

螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。

2.弹簧端子弹簧端子也被称为弹簧夹。

它们使用弹簧力来固定导线，而不需要任何工具。

弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。

弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。

3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。

它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。

插槽端子常用于板上安装和印刷电路板（PCB）连接。

插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。

4.压接端子压接端子通过应用压力来连接导线。

它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。

压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。

这种端子广泛应用于电力系统和工业设备。

5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。

其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。

绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。

它们适用于需要防止电流泄露或保护人员安全的应用。

6.电脑端子电脑端子通常用于计算机和网络设备的连接。

它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。

常见的电脑端子包括USB端子、HDMI端子、网线端子等。

电脑端子适用于各种数据和信号传输要求。

7.终端端子终端端子用于连接电缆末端和设备的电气接口。

终端端子通常由金属制成，具有螺旋式或压接式连接方式。

它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。

接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。

接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。

本文将对接线端子的基本知识进行介绍。

一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。

根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。

1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。

常用的网线接线端子有RJ11、RJ45等。

2.端子块：一种常用的接线端子，可用于终端板上。

它的设计便于安装和拆卸，可以提高生产效率。

根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。

3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。

二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。

1.接线孔：接线端子上的接线孔用于插入电源线。

根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。

2.插针：插针是接线端子上用于插入接线孔的部分。

插针通常由金属材料制成，具有良好的导电性能和机械强度。

插针的形状和尺寸取决于接线孔的形状和尺寸。

接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。

当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。

三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。

2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。

3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。

接线端子广泛应用于电力、通信、电子、家电等领域。

在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。

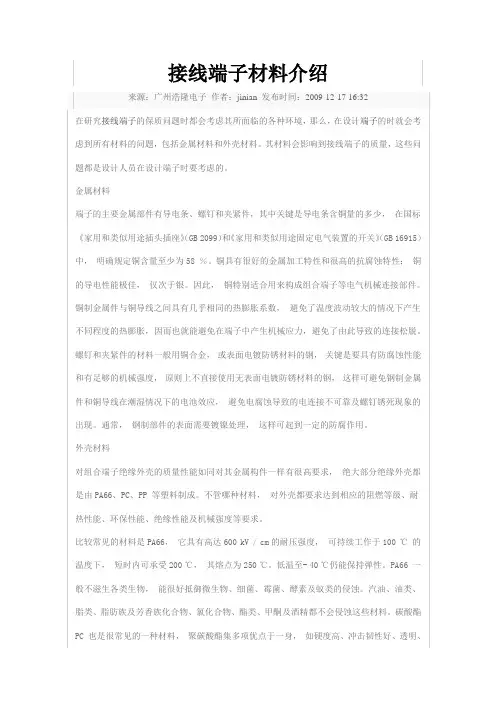

接线端子材料介绍
尺寸稳定、绝缘性能好，以及热稳定性好等。

这种非结晶材料只吸收极其少量的水分，因而被用来制造较大的、形状稳定的电子元器件外壳。

透明的聚碳酸酯特别适合作盖罩或标识材料。

浩隆电子是一家集电子元器件的研发、生产、销售于一体的企业，拥有丰富的市场营销经验和雄厚的专业化生产能力，并代理了多个知名电子品牌，如TYCO、MOLEX、AMPHENOL、杰特等。

如需研发，浩隆电子还可以为您提供解决方案以作参考。

选择好产品选择浩隆，详情请登录浩隆首页。

冷压接线端子介绍冷压接线端子的结构包括端子体、压接翼板、压接导体和螺栓四部分。

其中，端子体是连接导线的主体部分，通常由优质的铜材料制成，具有良好的导电性能和导热性能。

压接翼板位于端子体的两侧，其作用是增强接线端子的刚度和强度，以确保连接的稳定性和可靠性。

压接导体是连接导线的重要组成部分，其结构和材料的选择会直接影响接线的质量和性能。

螺栓则是用于固定端子体和压接翼板的组件，通常采用高强度的材料制成。

1.结构简单：冷压接线端子不需要复杂的接头制作和防护措施，安装过程简单方便，适用于各种规格和类型的导线。

2.工作可靠：冷压接线端子采用金属间的压力来实现导线与端子体的高质量连接，接线稳定可靠，保持长时间的运行性能。

3.安全性高：冷压接线端子采用机械连接方式，不需要焊接，避免了接线时产生的高温和火花，减少了火灾和爆炸的风险。

4.容错性强：冷压接线端子能够适应不同规格和类型的导线，具有较强的容错性，可以减少因为导线尺寸不匹配而导致的连接失败。

5.维护方便：冷压接线端子可以进行反复拆卸和安装，方便维护和更换，减少了因为设备更换而重新焊接接线的麻烦和成本。

在选择冷压接线端子时，需要考虑导线的材质、规格和电流负载等因素，确保选择合适的端子来保证连接的质量和可靠性。

同时，在安装过程中，需要注意正确的压接操作和压接力度，以确保接线的稳定性和安全性。

总之，冷压接线端子作为一种高效、可靠、安全的电气连接装置，被广泛应用于各个领域。

它的结构简单、安装方便、工作可靠，成为现代电气工程中不可或缺的一部分。

随着科技的不断进步和创新，相信冷压接线端子会有更广阔的应用前景。

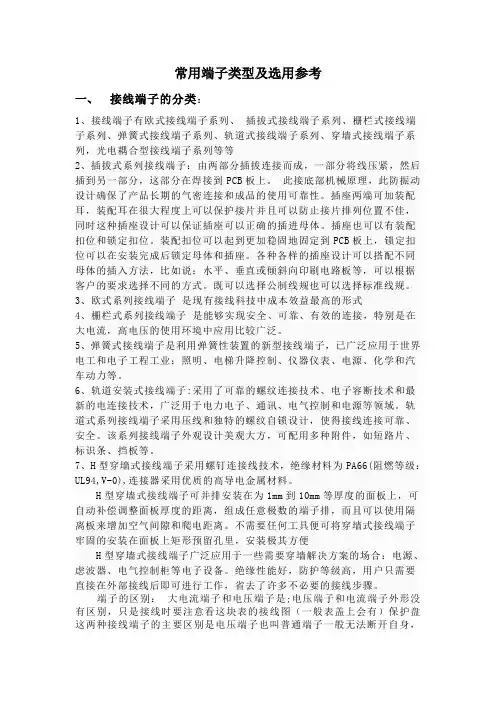

常用端子类型及选用参考一、接线端子的分类：1、接线端子有欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列等等2、插拔式系列接线端子：由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规。

3、欧式系列接线端子是现有接线科技中成本效益最高的形式4、栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

5、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。

6、轨道安装式接线端子:采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。

轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

7、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。

H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。

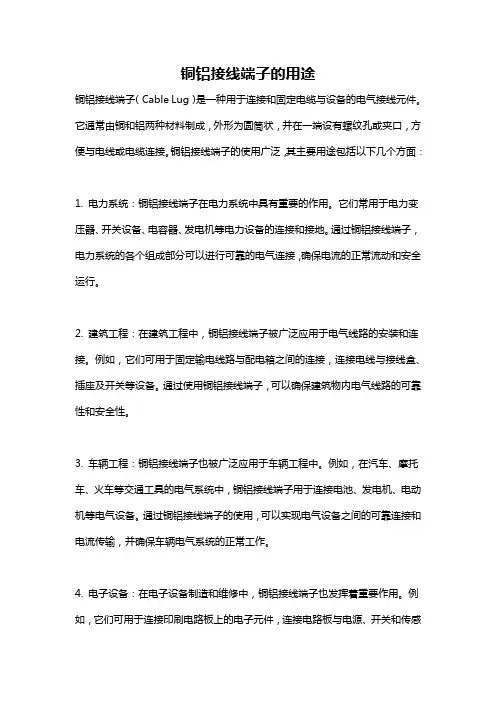

铜铝接线端子的用途铜铝接线端子（Cable Lug）是一种用于连接和固定电缆与设备的电气接线元件。

它通常由铜和铝两种材料制成，外形为圆筒状，并在一端设有螺纹孔或夹口，方便与电线或电缆连接。

铜铝接线端子的使用广泛，其主要用途包括以下几个方面：1. 电力系统：铜铝接线端子在电力系统中具有重要的作用。

它们常用于电力变压器、开关设备、电容器、发电机等电力设备的连接和接地。

通过铜铝接线端子，电力系统的各个组成部分可以进行可靠的电气连接，确保电流的正常流动和安全运行。

2. 建筑工程：在建筑工程中，铜铝接线端子被广泛应用于电气线路的安装和连接。

例如，它们可用于固定输电线路与配电箱之间的连接，连接电线与接线盒、插座及开关等设备。

通过使用铜铝接线端子，可以确保建筑物内电气线路的可靠性和安全性。

3. 车辆工程：铜铝接线端子也被广泛应用于车辆工程中。

例如，在汽车、摩托车、火车等交通工具的电气系统中，铜铝接线端子用于连接电池、发电机、电动机等电气设备。

通过铜铝接线端子的使用，可以实现电气设备之间的可靠连接和电流传输，并确保车辆电气系统的正常工作。

4. 电子设备：在电子设备制造和维修中，铜铝接线端子也发挥着重要作用。

例如，它们可用于连接印刷电路板上的电子元件，连接电路板与电源、开关和传感器等设备。

通过铜铝接线端子，可以实现电子设备之间的电路连接和电流传输，确保设备的正常运行和稳定性。

5. 太阳能光伏系统：在太阳能光伏系统中，铜铝接线端子用于连接太阳能电池板与逆变器之间的直流电路。

它们能够承受高电流和高温环境，并确保光伏系统的高效能输出。

总结起来，铜铝接线端子在各个领域和行业具有广泛的应用。

它们是连接和固定电缆、线路和设备的重要元件，能够确保电力系统、建筑工程、车辆工程、电子设备和太阳能光伏系统的正常运行和安全性。

在实际应用中，根据具体的情况和需求，可以选择不同规格和型号的铜铝接线端子，以适应不同的电路和设备要求。

ot端子接线标准
OT端子接线的标准包括以下几个方面：
1. 端子材质：常用的端子材料有铜、铝、不锈钢等。

其中，铜端子具有较高的导电性和耐腐蚀性，适合用于潮湿、腐蚀等环境。

而铝端子则较轻，适合用于高频电路。

不锈钢端子则具有较高的强度和耐腐蚀性，适合用于长期运行的电路。

2. 端子尺寸：端子的尺寸必须符合设计要求，否则会导致电路连接不良，影响电路的稳定性和可靠性。

3. 端子表面质量：端子表面必须光滑，无划痕、斑迹等缺陷。

否则，会影响端子的导电性和接触力，导致电路连接不良。

在接线时，应按照以下步骤进行：
1. 准备工具和材料：OT端子、导线、绝缘胶带等。

2. 将导线插入OT端子的孔中，确保导线插入到位。

3. 用工具将OT端子固定在导线上，确保连接牢固。

4. 用绝缘胶带将连接部位缠绕，以增加绝缘性能和防止松动。

请注意，在进行OT端子接线时，一定要遵循安全规范，确保电源已断开，并使用合适的工具和材料进行操作。

如果不确定如何进行操作，建议寻求专业人士的帮助。
