GB4026-1992 接线端子

K 30JB/T2436.2－1994导线用铜压接端头第2部分：13～300mm2导线用铜压接端头1994-12-09 发布2000-06-01 实施机械工业部发布1主题内容与适用范围本标准规定了连接导线从10～300 mm 2范围内铜裸压接端头（以下简称端头）技术要求、试验方法、检验规则、包装、标志、运输及贮存。

本标准适用于电控、配电、电力电子等电气成套设备中，作为电连接线端冷压接的端头产品。

2 引用标准GB 998 低压电器基本试验方法 GB 1497 低压电器基本标准 GB 2040 纯铜板GB 2423.17 电工电子产品基本环境试验规程 试验Ka ：盐雾试验方法 GB 2828 逐批检查计数抽样程序及抽样表 GB 2829 周期检查计数抽样程序及抽样表GB 5095.2 电子设备用机电元件 基本试验规程及测量方法 GB 5231 加工铜—化学成份和产品形状ZB K62 002 电气设备通用辅件产品型号编制办法JB 4261 开关设备和控制设备的辅件名词术语3 产品分类3.1 型号编制应符合ZB K62 002，见附录A 。

3.2 规格有：10、16、25、35、50、70、95、120、150、185、240、300 mm 2。

3.3 本标准给出了T01、T03、TL1型端头的结构图和外形尺寸(见附录B ），其它系列产品在考虑中。

4 压接工具和导线4.1 压接工具端头压接所使用的冷挤压接钳须经专业机构认证。

压接时，钳口、导线和端头的规格必须相配。

压接后的端头性能应符合本标准的规定。

4.2 导线导线应为洁净的多股圆铜绝缘导线,其线芯应无污染或腐蚀。

5 技术要求 5.1 材质与加工5.1.1 端头的材质采用GB 5231中的纯铜T2或T3，并应符合GB 2040的规定。

国家机械工业局 1994-12-09 批准中华人民共和国机械行业标准线用铜压接端头 第2部分：13～300mm 2导线用铜压接端头JB/T 2436.2－19942000-06-01 实施端头压接部位的接缝处必须焊接（如银焊）。

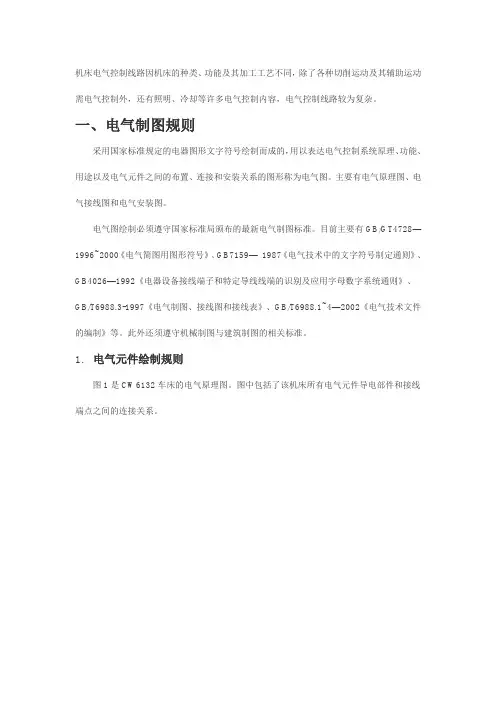

机床电气控制线路因机床的种类、功能及其加工工艺不同，除了各种切削运动及其辅助运动需电气控制外，还有照明、冷却等许多电气控制内容，电气控制线路较为复杂。

一、电气制图规则采用国家标准规定的电器图形文字符号绘制而成的，用以表达电气控制系统原理、功能、用途以及电气元件之间的布置、连接和安装关系的图形称为电气图。

主要有电气原理图、电气接线图和电气安装图。

电气图绘制必须遵守国家标准局颁布的最新电气制图标准。

目前主要有GB/GT4728—1996~2000《电气简图用图形符号》、GB7159—1987《电气技术中的文字符号制定通则》、GB4026—1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统通则》、GB/T6988.3-1997《电气制图、接线图和接线表》、GB/T6988.1~4—2002《电气技术文件的编制》等。

此外还须遵守机械制图与建筑制图的相关标准。

1. 电气元件绘制规则图1是CW6132车床的电气原理图。

图中包括了该机床所有电气元件导电部件和接线端点之间的连接关系。

图1 CW6132车床电气原理图1）触头图示状态电气图中电气元件触头的图示状态应按该电器的不通电状态和不受力状态绘制。

对于接触器、电磁继电器触头按电磁线圈不通电时状态绘制；对于按钮、行程开关按不受外力作用时的状态绘制；对于低压断路器及组合开关按断开状态绘制；热继电器按未脱扣状态绘制；速度继电器按电动机转速为零时的状态绘制；事故、备用与报警开关等按设备处于正常工作时的状态绘制；标有“OFF”等多个稳定操作位置的手动开关则按拨在“OFF”位置时的状态绘制。

2）文字标注规则电气图中文字标注遵循就近标注规则与相同规则。

所谓就近规则是指电气元件各导电部件的文字符号应标注在图形符号的附近位置；相同规则是指同一电气元件的不同导电部件必须采用相同的文字标注符号（如图1中，交流接触器线圈、主触头及其辅助触头均采用同一文字标注符号KM）。

TZHT *******电子有限公司企业标准TZHT-QR-B-15.A0.2012接线端子技术标准2013年月日发布2013年月日实施******电子有限公司**前言接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

在公司中接线端子的使用还是存在一些问题，为降低接线端子使用的报废率，提高产品接线的可靠性，避免一些低级错误的产生，特编写此规范标准。

本标准用于电气研发人员及装配人员在进行接线端子连接时进行参考。

本标准在全公司范围内，作为强制性标准。

本标准由开发部归口。

本标准起草部门：开发部。

本标准主要起草人：***。

参与复审人员：本标准于2013 年月首次发布。

目录：一. 导线处理 (4)1.1 裁线 (4)1.2 穿护套 (4)1.3 剥皮 (4)二. 端子压接 (8)2.1 端子各部分名称 (8)2.2 绝缘铆压区 (8)2.3 绝缘检查窗口 (10)2.4 导体铆压 (10)2.5 喇叭口 (11)2.6 铆压齐平 (11)三. IDC (12)3.1 聚合排线的铆压 (12)3.2 离散线的铆压........................ (13)四. 焊锡 (16)4.1 导线沾锡 (16)4.2 去金 (16)4.3 焊锡通则 (16)4.4 绝缘 (16)4.5 钩柱焊接 (17)4.6 弯钩接线焊接 (18)4.7 杯型端子焊接 (18)4.8 柔性套管绝缘 (19)五. 连接 (20)5.1 焊锡连接 (20)5.2 铆压连接 (20)六. 连接器连接 (22)6.1 螺丝连接安装 (22)6.2 附件套管 (22)6.3 软管和护套 (22)6.2 连接器的损坏 (23)七. 端子的拉力 (24)接线端子检测标准 (25)附录1 (26)一导线处理在进行接线端子连接时，首先要求对所用导线导体进行判断是否为良品，若为良品，如有需要则须对部分导线进行处理。

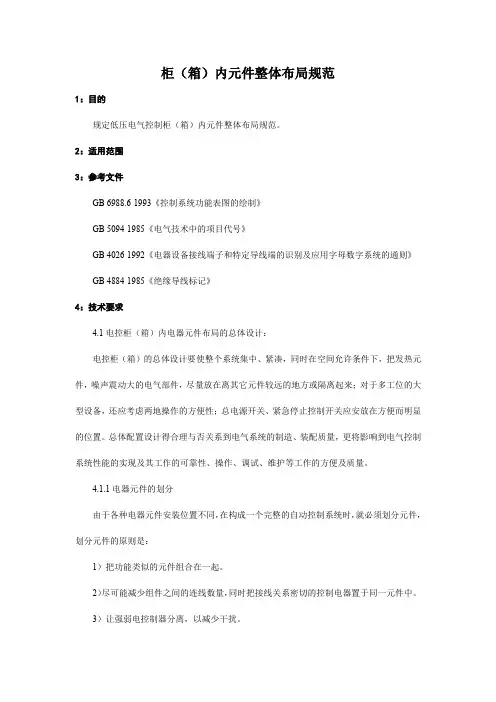

柜（箱）内元件整体布局规范1：目的规定低压电气控制柜（箱）内元件整体布局规范。

2：适用范围3：参考文件GB 6988.6-1993《控制系统功能表图的绘制》GB 5094-1985《电气技术中的项目代号》GB 4026-1992《电器设备接线端子和特定导线端的识别及应用字母数字系统的通则》GB 4884-1985《绝缘导线标记》4：技术要求4.1电控柜（箱）内电器元件布局的总体设计：电控柜（箱）的总体设计要使整个系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声震动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

4.1.1电器元件的划分由于各种电器元件安装位置不同，在构成一个完整的自动控制系统时，就必须划分元件，划分元件的原则是：1）把功能类似的元件组合在一起。

2）尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一元件中。

3）让强弱电控制器分离，以减少干扰。

4）为力求整体美观，可把外形尺寸、重量相近的电器组合在一起。

5）为便于检查与调试，把需经常调节、维护和易损元件组合在一起。

4.1.2在划分元件的同时要解决元件之间、电气箱之间以及电气箱与被控制装置之间的连接方式，电气控制设备各部分及元件之间的接线方式一般应遵循以下原则：1）开关电器、控制板的进出线一般采用接线端子或接线鼻子连接，这可按电流大小及进出线数选用不同规格的接线端子或接线鼻子。

2）电气柜（箱）之间以及它们与被控制设备之间，采用接线端子排或工业连接器连接。

3）弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接。

4）电气柜（箱）内的元件之间的连接，可以借用元件本身的接线端子直接连接，过渡连接线应采用端子排过渡连接，端子应采用相应规格的接线端子处理。

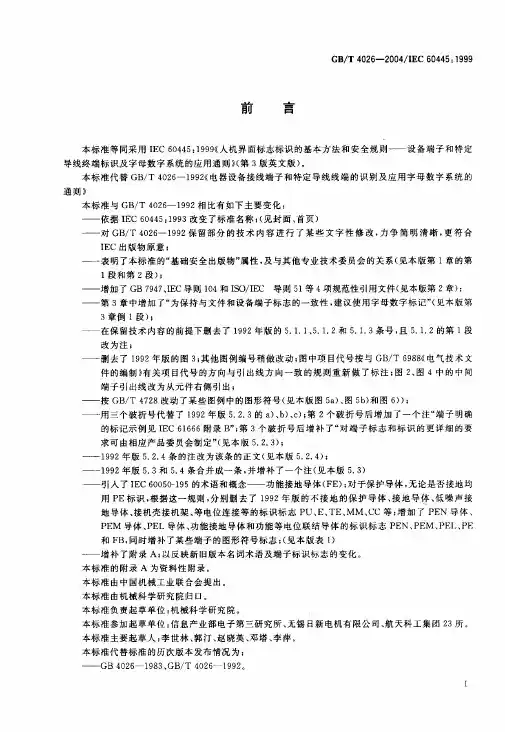

目录前言. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II 1范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2规范性引用文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3术语和定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 标识方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 5标识方法的应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6 颜色标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 6.1 通用要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 6.2 单色的使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66.3 双色组合的使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 字母数字标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.1通用要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.2 标志规则----设备端子标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 7.3 特定导体的标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 附录A（资料性）导体和端子的颜色、字母数字和图形符号标识. . . . . . . . . . . . . . . . . . . . 12 附录B（资料性）关于某些国家特殊情况的说明清单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20I前言本文件按照GB/T1.1-2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。

澳大利亚标准住宅区地下配电系统用电缆以AS4026-1992首次出版本标准由电线电缆EL/3委员会草拟，由澳大利亚标准委员会在1992年3月25日批准，当年5月15日颁布。

参加EL/3委员会的有：澳大利亚电气电子制造商联合会国防部矿产能源部，新南威尔士澳大利亚电气承包商联合会电气管理局澳大利亚电力供应协会澳大利亚铁路联合会检测界本标准由澳大利亚电线电缆联合会发布的，是基于以澳大利亚电力供应联合会和澳大利亚制造商为代表起草的草案。

本标准推荐适用于工作电压为0.6/1kV，6.35/11(12)kV和12.7/22(24)kV住宅区地下配电网电力供应。

鉴于标准化、合理化的要求，本标准提供用于一定范围电缆的结构、尺寸和试验要求。

本标准是AS1429、AS1026和AS3198标准的一部分及补充。

第一节范围及概论1.1 范围---------------------------------------------------------51.2 适用---------------------------------------------------------51.3参考文件---------------------------------------------------51.4 解说---------------------------------------------------------5第二节 6.35/11(12)kV和12.7/22(24)kV交联聚乙烯绝缘配电网电缆2.1 范围---------------------------------------------------------62.2 结构---------------------------------------------------------62.3 中心导体---------------------------------------------------62.4 中心导体屏蔽---------------------------------------------62.5 绝缘---------------------------------------------------------62.6 绝缘屏蔽---------------------------------------------------62.7 金属屏蔽---------------------------------------------------62.8 填充和绑带------------------------------------------------62.9 非金属护套------------------------------------------------62.10 电缆标记--------------------------------------------------72.11 电缆盘标记--------------------------------------------------82.12 运输要求--------------------------------------------------82.13 测试--------------------------------------------------------8第三节 6.35/11(12)kV和12.7/22(24)kV纸绝缘配电网电缆3.1 范围---------------------------------------------------------93.2 结构---------------------------------------------------------93.3 中心导体---------------------------------------------------93.4 浸渍---------------------------------------------------------93.5 金属护套-------------------------------------------------93.6 非金属护套----------------------------------------------93.7 电缆标记--------------------------------------------------93.8 电缆盘标记------------------------------------------------103.9 运输要求--------------------------------------------------103.10 测试-------------------------------------------------------10第四节0.6/1kV交联聚乙烯绝缘配电干线电缆4.1 范围---------------------------------------------------------114.2 结构---------------------------------------------------------114.3 中心导体---------------------------------------------------114.4 绝缘---------------------------------------------------------114.5 绝缘线芯的绞合---------------------------------------------114.6 填充和绑带------------------------------------------------114.7 非金属护套------------------------------------------------114.8 电缆标记---------------------------------------------------114.9 电缆盘标记------------------------------------------------124.10 运输要求--------------------------------------------------124.11 测试--------------------------------------------------------12第五节0.6/1kV交联聚乙烯绝缘连接电缆（用户引入电缆）5.1 范围---------------------------------------------------------135.2 结构---------------------------------------------------------135.3 中心导体---------------------------------------------------135.4 绝缘---------------------------------------------------------135.5 绝缘线芯的绞合---------------------------------------------13 5.6 填充和绑带------------------------------------------------135.7 非金属护套------------------------------------------------145.8 电缆横截面------------------------------------------------145.9 电缆标记---------------------------------------------------145.10 电缆盘标记-----------------------------------------------145.11 运输要求--------------------------------------------------145.12 测试--------------------------------------------------------14附录A 电缆数据-------------------------------------------------------15B 6.35/11(12)kV和12.7/22(24)kV交联聚乙烯绝缘配电网电缆屏蔽详细-------------------------------------19C 购买方针------------------------------------------------------20住宅区地下配电系统用电缆第一节范围及概论1.1 范围本标准明确规定了住宅区地下配电系统电力供应用电缆的结构。

企业标准光伏电站检修规程试行编制：审核：批准：有限公司发布2015-09-发布 2015-10-实施目录前言............................................. 错误!未定义书签。

第一章光伏组件检修规程 .......................... 错误!未定义书签。

第二章直流防雷汇流箱检修规程 .................... 错误!未定义书签。

第三章光伏并网逆变器检修规程 .................... 错误!未定义书签。

第四章变压器检修规程............................. 错误!未定义书签。

第五章 35KV高压开关柜检修规程................... 错误!未定义书签。

第六章二次设备一般性检修规程 .................... 错误!未定义书签。

第七章SVG设备检修规程 .......................... 错误!未定义书签。

第八章直流控制电源检修规程 ...................... 错误!未定义书签。

第九章站用电系统检修规程 ........................ 错误!未定义书签。

前言本规程是为光伏发电站设备检修编制的技术标准文件，是企业标准化管理体系文件的组成部分。

本标准在试行中，发现并提出有待改进的地方恳请指正，以便修正完善。

本标准由有限公司提出。

本标准由工程管理部归口。

本标准起草单位：公司本标准主要起草人:审核：审定：批准：本标准由工程管理部负责解释。

本标准2015年9月30日发布，10月1日实施。

本标准的版本及修改状态：A/1。

第一章光伏组件检修规程1.范围本规程适用于光伏电站太阳能光伏电池组件的检修事宜。

2.规范性引用文件“下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

电气控制柜设计工艺电气控制柜设计工艺及控制柜总装配图和接线图1、基本思路电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。

但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

2.1 电气控制柜组件的划分由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。

划分组件的原则是：(1)把功能类似的元件组合在一起；(2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中；(3)让强弱电控制器分离，以减少干扰；(4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起；(5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。

兖州煤业榆林能化有限公司60万吨／年甲醇项目高低压开关柜技术规格书一、10kV铠装金属封闭式开关柜技术规格书（2面）二、低压GGD开关柜技术规格书（7面）一、10kV铠装金属封闭式开关柜技术规格书1概述1.1目的本规格书用于兖州煤业榆林能化公司年产230万吨甲醇工程，一期60万吨/年甲醇项目中，10kV铠装金属封闭式开关柜的设计、制造及安装和试验等方面的最低要求。

合同商应提供满足本规格书要求和国家及行业标准的优质产品。

本规格书应与随招标文件发放的的10kV系统图纸配合使用。

本规格书中未尽事宜，另行协商解决。

1.2工程概况1.2.1工程名称工程名称: 兖州煤业榆林能化公司年产230万吨甲醇工程一期60万吨/年甲醇项目简称：兖矿榆林60万吨/年甲醇项目1.3标准规范合同商所提供的设备应符合相应的国家和电力行业技术标准以及国际电工委员会(IEC)技术协议最新版本的要求，以及本规格书所列的各有关技术参数要求。

各标准参数中有差异时，执行较高参数。

●GB3906-91 3 ～ 35 kV交流金属封闭开关设备●GB3909-89 高压开关设备常温下的机械试验●GB1984-89 交流高压断路器●GB11022-89 高压开关设备通用技术条件●GB1207-86 电压互感器●GB1208-87 电流互感器●IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备●IEC694 高压开关设备和控制设备标准的通用条款2环境条件2.1环境温度极端最高温度38.6℃极端最低温度-32.7℃最热月平均温度24℃最冷月平均温度： -9.3℃年平均温度8.8℃最大日温差：25℃2.2相对湿度月平均相对湿度55 %2.3海拔高度海拔高度1315m2.4地震耐受能力水平加速度0.4g （指地面）垂直加速度0.2g地震基本裂度 VI 度（按Ⅶ度设防）2.5安装场所户内使用。

3其他条件3.1电源条件1)电源条件，即标称电压、频率和系统中性点接地型式详见3.2节。

更换贯通线（自闭线）接线端子（线夹）的技术工艺要求一、总体说明：在我段贯通线（自闭线）存在电缆头与隔离开关分、合杆安装情况（如图所示），为减少铜铝过渡接线端子带来的危害，根据2007年12月18日下达的临时任务书通知，要求各车间及时完成任务。

铜铝过渡线鼻（线夹）断裂原因一般与线路安装工艺关系不大，主要是使用的线鼻（线夹）制作工艺不符合国家制作工艺标准（国家标准GB2314-1997，GB2317-2000），有些是直接简单铜铝面粘在一起而已，经日晒雨淋后，铜铝接触面氧化后造成断裂。

为能及时完成整治任务，以贯通线(自闭线)干线为优先，分支线及变压器高低压侧连接处部分作延续处理，期限要求结合年度检修工作完成。

二、分杆安装要求（详见附图）：1，电缆头部分：铝电缆：铝芯电缆（YJLV22-10kV3*70或50）与过渡铝芯线（BLV-70或50）之间的连接，两线端均要求采用铝接线端子（DL-70或50）连接，也宜优先采用铜镀锡接线端子（DT-70或50铜镀锡接线端子（适用于铜材或铝格），不准采用过去常用的铜接线端子、铝接线端子）禁止使用铜铝过渡接线端子（DTL-70或50）连接；过渡线采用铝绞线（BLV-70或50、LJ-70或50），最后过渡线与干线（铝芯线）连接采用铝并沟线夹。

铜电缆：铜芯电缆（YJV22-10kV3*70或50）与过渡铝芯线（BLV-70或50）之间的连接，两线端必须采用铜镀锡接线端子（DT-70或50铜镀锡接线端子，铜镀锡接线端子适用于铝芯线）；过渡线采用铝绞线（BLV-70或50、LJ-70或50）。

禁止使用铜铝过渡接线端子（DTL-70或50）连接。

最后过渡线与干线（铝芯线）连接采用铝并沟线夹。

2，避雷器部分：因避雷器接线柱为铜材料制作，需考虑与电源引线配合的问题。

如避雷器电源引线采用铜绞线（TJ-35），要求采用铜镀锡接线端子（DT-70或50铜镀锡接线端子）连接，也宜采用引线本身（TJ-35）制作线环耳通过使用双垫片夹住固定连接，与干线连接线采用铜铝过渡并沟线夹；如避雷器电源引线采用铝绞线（LJ-35），要求采用铜镀锡接线端子（DT-70或50铜镀锡接线端子，禁止使用铜铝过渡接线端子）连接，也宜采用引线本身（LJ-35）制作线环耳通过使用双垫片夹住固定连接，与干线连接线采用铝并沟线夹。

GB5226.1-2002/ IEC 60204-1:2000代替GB/T5226.1-1996机械安全机械电气设备第1部分：通用技术条件Safety of machinery-Electrical equipment of machines-Part 1: General requirements自2003-10-1 起执行目次IEC前言引言1 范围2 规范性引用文件3 定义4 基本要求4．1 一般原则4．2 电气设备的选择完美DOC格式整理4．3 电源4．4 实际环境和运行条件4．5 运输和存放4．6 设备搬运4．7 安装和操作5 引入电源线端接法和切断开关5．1 引入电源线端接法5．2 连接外部保护接地系统的端子5．3 电源切断（隔离）开关5．4 防止意外起动的断开器件5．5 断开电气设备的器件5．6 对未经允许、疏忽和错误连接的防护6 电击的防护完美DOC格式整理6．1 概述6．2 直接接触的防护6．3 间接接触的防护6．4 采用PELV作防护7 电气设备的保护7．1 概述7．2 过电流保护7．3 电动机的过载保护7．4 异常温度的保护7．5 对电源中断或电压降落随后复原的保护7．6 电动机的超速保护7．7 接地故障/残余电流保护7．8 相序保护完美DOC格式整理7．9 闪电和开关浪涌引起过电压的防护8 等电位接地8．1 概述8．2 保护接地电路8．3 工作接地9 控制电路和控制功能9．1 控制电路9．2 控制功能9．3 联锁保护9．4 故障情况的控制功能10 操作板和安装在机械上的控制器件10．1 总则10．2按钮完美DOC格式整理10．3 指示灯和显示器10．4 光标按钮10．5 旋动控制器件10．6 起动器件10．7 急停器件10．8 紧急断开器件10．9 显示器11 电子设备11．1 概述11．2 基本要求11．3 可编程序设备12 控制设备：位置、安装和电柜12．1 一般要求完美DOC格式整理12．2 位置和安装12．3 防护等级12．4 电柜、门和通孔12．5 控制设备通道13 导线和电缆13．1 一般要求13．2 导线13．3 绝缘13．4 正常工作时的载流容量13．5 导线和电缆的电压降13．6 最小截面积13．7 软电缆13．8 汇流线、汇流排和汇流环完美DOC格式整理14 配线技术14．1 连接和布线14．2 导线的标识14．3 电柜内配线14．4 电柜外配线14．5 通道、接线盒与其他线盒15 电动机及有关设备15．1 一般要求15．2 电动机外壳15．3 电动机尺寸15．4 电动机架与隔间15．5 电动机选择的依据15．6 机械制动器用保护器件完美DOC格式整理16 附件和照明16．1 附件16．2 机械和电气设备的局部照明17 标记、警告标志和项目代号17．1 概述17．2 警告标志17．3 功能识别17．4 控制设备的标记17．5 项目代号18 技术文件18．1 概述18．2 提供的资料18．3 适用于所有文件的要求完美DOC格式整理18．4 基本信息18．5 安装图18．6 框图（系统图）和功能图18．7 电路图18．8 操作说明书18．9 维修说明书18．10 元器件清单19 试验和检验19．1 概述19．2 保护接地电路的连续性19．3 绝缘电阻检验19．4 耐压试验19．5 残余电压的防护完美DOC格式整理19．6 功能试验19．7 重复试验附录A（资料性附录）本部分涉及的机械示例附录B（资料性附录）机械电气设备查询表附录C（资料性附录）机械电气设备中导线和电缆的载流容量和过电流保护附录D（资料性附录）紧急操作功能说明附录E（资料性附录）文献目录附录F（资料性附录）本部分使用指南索引图1 典型制造系统的框图图2 典型机械的框图图3 机械电气设备等电位接地示例图C.1 导线和电缆的安装方法完美DOC格式整理表1 外部保护铜导线的最小截面积表2 按钮操动器的颜色代码及其含义表3 指示灯的颜色及其相对于机械状态的含义表4 正常和短路条件下导线允许的最高温度表5 稳态条件下环境温度40℃时，采用不同敷设方法的PVC绝缘铜导线或电缆的载流容量（I z）表6 铜导线的最小截面积表7 绕在电缆盘上的电缆用减额系数表8 强迫导向时软电缆允许的最小弯曲半径表9 保护接地电路连续性的检验表C.1修正系数表C.2集聚安装减额系数表C.3 10mm2以下（含10mm2）多芯电缆减额系数表C.4 导线的分类完美DOC格式整理表F.1 应用选择前言本部分的第1章、第2章、第3章、第4.4.2条、第12.2.1条、第12.5条、第18章（不含18.2）为推荐性的，其余为强制性的。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求图形符号的绘制本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（ mm）的倍数，通常不小于5 mm。

本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

本标准示出的图形符号方位不是强制的。

在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜象放置，但文字和指示方向不得倒置。

接线端子标准Company number：【0089WT-8898YT-W8CCB-BUUT-202108】接线端子工艺标准2012年月日发布 2012年月日实施苏州捷美电子有限公司SuZhou Jiemei Electronic Co., Ltd.版权所有侵权必究All rights reserved修订历史记录表 JMDZ-QR-B-15前言接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

在公司中接线端子的使用还是存在一些问题，为降低接线端子使用的报废率，提高产品接线的可靠性，避免一些低级错误的产生，特编写此规范标准。

本标准用于电气研发人员及装配人员在进行接线端子连接时进行参考。

本标准在全公司范围内，作为强制性标准。

本标准由开发部归口。

本标准起草部门：开发部。

本标准主要起草人：陈健。

参与复审人员：本标准于2012 年月首次发布。

目录：一. 导线处理 (4)裁线 (4)穿护套 (4)剥皮 (4)二. 端子压接 (8)端子各部分名称 (8)绝缘铆压区 (8)绝缘检查窗口 (10)导体铆压 (10)喇叭口 (11)铆压齐平 (11)三. IDC (12)聚合排线的铆压 (12)离散线的铆压 ........................ (13)四. 焊锡 (16)导线沾锡 (16)去金 (16)焊锡通则 (16)绝缘 (16)钩柱焊接 (17)弯钩接线焊接 (18)杯型端子焊接 (18)柔性套管绝缘 (19)五. 连接 (20)焊锡连接 (20)铆压连接 (20)六. 连接器连接 (22)螺丝连接安装 (22)附件套管 (22)软管和护套 (22)连接器的损坏 (23)七. 端子的拉力 (24)接线端子检测标准 (25)附录1 (26)一导线处理在进行接线端子连接时，首先要求对所用导线导体进行判断是否为良品，若为良品，如有需要则须对部分导线进行处理。

电气盘柜及安装接线标准目录1.概要...........................1.12.电气硬件标准-盘柜及接线标准.....2.13.电气硬件标准-现场安装接线标准...3.14.电气硬件标准-设备标识标准.......4.15.电气硬件标准-检验要求...........5.16.电气硬件标准-工序移交单.........6.11.概要1.1 目的1.1.1 本电气硬件盘柜、安装、接线企业标准是对电气项目经验的总结；1.1.2 提供一个规范以辅助电气硬件盘柜、安装、接线工作；1.1.3 对新员工进行培训的一个依据。

1.2 范围1.2.1 本电气硬件盘柜、安装、接线标准适用于大部分现场电气施工的要求；1.2.2 本电气硬件盘柜、安装、接线标准主要适用于电气硬件设计人员、现场调试人员，适用于项目的所有阶段。

1.3 参考文献本电气硬件盘柜、安装、接线标准符合中国国家标准主要参考文献如下：GB/T 2009.18-2008《电工术语.低压电气》GB/T 4026-1992《电气设备接线端子和特定导线端的识别及应用字母数字系统》GB 7251.1-2005《低压成套开关设备和控制设备》ISO 14121《机械安全-风险评估原理》IEC 60204-1《机械安全-机器的电气部分：第一部分：总体要求》GB 50054-1995《低压配电设计规范》GBJ 232-82《电气装置安装工程施工及验收规范》GB 50171-1996《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50258-1996《电气装置安装工程 1KV 及以下配线工程施工及验收规范》GB 50150-91《电气装置安装工程电气设备交接试验标准》GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》2. 盘柜及接线标准2.1 盘柜操作规范2.1.1 柜体开孔需要确保外观的美观及整齐性；2.1.2 元器件分布规划尺寸与安装板实际尺寸要一致；2.1.3 元器件型号选用与图纸设计要一致；2.1.4 严格按照图纸中元器件布局图来施工施工中元器件布局规划应留足够空间接线﹐且安装方向及位置合理，所有元器件底板固定时需要在安装板上攻丝后与安装板固定，大元器件在安装板反侧焊接螺母进行固定；一般要求低压元器件的上下端与线槽的间距40mm 左右，端子元器件上下端与线槽的间距为30mm；2.1.5 盘柜接线时需要严格按照图纸执行，盘柜接线完成后要检查是否有错接线和漏接线﹐确保无误后方可盖线槽盖；2.1.6 柜内动力线与信号线需分开走线，要求动力电缆从左侧线槽进出线，信号电缆、网络电缆从右侧进出线；2.1.7 盘柜接线完成后再次使用气枪对柜体内部做好清洁工作，完成后将线槽统一盖好；2.1.8 需要对柜体外门表面进行保洁，完成后移交相关电气检验人员进行检查；2.1.9 接触器等使用U 型线鼻子，螺钉压接的端子使用U 型或针型线鼻子，ST 16 及以下弹簧回拉式端子直接裸接，ST 16 以上弹簧回拉式端子使用针型线鼻子；连接时线鼻子的型号与导线线径一致，长短与被接物接线端相匹配，同时与号码管的大小匹配，防止号码管脱落；2.1.10 提供一份纸质图纸放置于柜内文件袋内；2.2.2 盘柜接线的颜色标准：2.2.3 电缆使用标准：a. 电线和电缆应符合国标，必须满足设备和电气元件正常稳定运转；b. 动力线路不小于1.5 平方毫米；c. 220V 控制线不小于1.0 平方毫米；d. 24V 控制线不小于1.0 平方毫米；e. 信号线不小于0.75 平方毫米；2.2.4 同一个项目、相同意义的电缆不能有明显色差，RV 电缆为0.75/1/1.5/2.5mm，方软铜丝材质，每根电缆不得少于15/20/21/40 根软铜丝；2.2.5 所有电缆从起点到终点必须无断头；2.2.6 所有电缆离开控制柜必须先连至端子；当采用重载接插件时，可以直接从设备或者IO 点连接至重载接插件，重载接插件要求走线美观，根据需求确认安装与柜内或者柜体侧面；2.2.7 所有备用的IO 点应当连接至设备的端子上，连接线应当标出连线IO 点编号；对于在柜体、盒体内部的信号可以直接连至IO 模块；2.3号码管及线鼻子要求2.3.1 号码管须使用白色PVC 内齿套管，线鼻子须使用带预绝缘的线鼻子；2.3.2 号码管应从“从上向下，从左向右”读，保证统一性；2.3.3 柜内每根导线上必须使用号码管对其进行标识；2.3.4 所有导线号码管应与导线直径相近，以保证号码管位置不能随意滑动；2.3.5 所有导线号码管的字体必须朝向外侧，以方便人查看；2.3.6 单个导线号码管的字体大小及字间距必须一致；2.3.7 所有导线号码管不允许被线槽或其他设备遮盖；2.4 接线端子要求2.4.1 端子须使用回拉式弹簧接线端子，不能使用螺接端子，特殊项目或特定使用场合另行规定；2.4.2 接地端子必须使用标准黄绿色接地端子，不能使用普通端子替代；2.4.3 端子的起始及终端必须使用端板及终端固定件；2.4.4 所有380V、220V 及IO 接线端子必须使用单层端子，双层端子特殊项目或特定使用场合另行规定；控制电源公共端端子可使用三导线回拉端子，或者根据需求使用四导线回拉接线端子；2.4.5 不同用途的端子要分开布局，并使用分组隔板进行分隔；2.4.6 短接部分要用桥接件短接，不能用导线短接；2.4.7 信号端子或24V电源端子每排须预留10%以上的端子以作备用；2.4.8 端子必须具有数字号码标识；2.5 柜内线槽导轨要求2.5.1 控制柜盒体内线槽选型采用细齿型，齿与齿之间间距不得大于6.1mm，粗齿线槽不允许使用；2.5.2 线槽须统一使用灰色、切口有孔优质PVC 材料的线槽，禁止使用回收再加工的PVC 材料线槽颜色要求为灰色；导轨必须使用标准DIN 导轨，特殊使用场合另行规定，承载力能够满足元器件固定牢靠；2.5.3 线槽、导轨等柜内固定元件，需用螺丝拧紧，不能用铆钉固定；2.5.4 线槽内电缆应走线整齐，线槽与元器件上下间距最少保证有30mm；2.5.5 线槽导轨等固定应横平竖直，整个项目的线槽颜色应一致；2.5.6 线槽盖板应完全扣紧线槽，不能有盘柜电缆裸露；2.5.7 每根线槽上应使用黄色标签纸标识线槽，如横向的线槽标识从上到下应依次为X1.X2.X3…,纵向的线槽标识从左到右应依次为Y1.Y2.Y3 等；2.5.8 柜门上有按钮、指示灯或开关等需要接线的，柜门上必须安装线槽走线，从柜门电缆到柜内安装板线槽之间的电缆必须使用黑色纤维编织管包裹；2.6柜内地排、零排要求2.6.1 所有电源分配柜必须放置接地排及接零排，所有主控柜必须放置接地排，根据需求放置零排；2.6.2 铜排应使用镀锌铜材料；2.6.3 铜排应符合国标，载流量必须满足设计要求，尺寸为宽*厚=20*10mm；2.6.4 所有接到铜排的电缆必须使用相应的铜排夹子固定，或使用相应的螺栓固定，电柜引出线通过塑料锁扣锁死，柜内地板完整，空隙处用油泥封堵，如图；2.7 柜体风扇要求2.7.1 柜体安装的排风扇必须配有滤网，并安装过滤器；2.7.2 风扇安装在柜体的侧板上，不能安装在门或后侧，左下安装滤网，右上安装风扇；2.7.3 柜体的风向为上出下进；2.7.4 风扇型号根据客户需求选择风扇品牌，根据设计的柜体选择风扇的排风量；2.7.5 柜内电源经过门控开关后再接入风扇，以使在柜门合上后风扇开始工作2.7.6 柜内风扇上方安装时要靠近柜门，避免与柜内线槽干涉，风扇高度安装距离顶部约200mm，具体开孔尺寸按照图纸设计为准；2.8 柜体空调要求2.8.1 主控柜、驱动控制器必须安装空调，其他柜体按照客户设计要求配置；2.8.2 空调功率必须满足柜内降温需求；2.8.3 空调使用壁挂式，安装在柜体的侧板上，不允许安装在柜门、顶部或后侧特殊情况必须经过客户书面确认；2.8.4 空调必须配有冷却水蒸发器；2.8.5 柜内电源经过门控开关后再接入空调，在柜门合上后空调开始工作，柜门打开时空调停止工作；2.8.6 柜内空调嵌入式安装时要靠近柜门，避免与柜内线槽干涉，空调高度安装距离顶部约200mm，具体开孔尺寸按照图纸设计为准，客户没有特殊要求时，空调必需外挂式安装；2.9柜体照明灯要求2.9.1 所有电源分配柜、PLC 控制柜、驱动控制柜必须配柜内照明装置；2.9.2 照明灯安装在柜内顶部；2.9.3 照明灯应选用14W，50/60HZ 的照明灯；2.9.4 柜内电源经过门控开关后再接入照明灯，以使在柜门合上后照明灯停止工作，柜门打开时照明灯开始工作；2.10 柜体图纸盒、电脑托盘要求2.10.1 所有主控柜、变频器控制柜必须配图纸盒；2.10.2 图纸盒必须固定在柜门的电缆夹钳轨上，不能使用胶贴的图纸盒；2.10.3 图纸盒材质应为钢板；2.10.4 柜门关上后，图纸盒与柜内元器件距离不能小于10mm；2.10.5 电脑托盘高度调整要符合人机力学；2.11 箱柜体开孔要求2.11.1所有箱柜体在图纸设计时应根据需要开孔，对于后期增加的开孔需要接线安装2.11.2电缆进出孔使用相应大小的PG头固定及保护电缆，PG头应当采用金属、橡胶或尼龙材料，未使用的孔必须使用孔盖进行密封处理；2.11.3 在出孔附近设置电缆固定卡或者扎带固定，电缆进出口接入时，必须先用固定卡固定然后再接入柜内端子；2.11.4 喇叭、柱灯、按钮、指示灯、触摸屏、门开关、风扇、空调等设备的安装开孔时，必须先查看图纸设计与实际是否相符，若有不相符，必须与设计2.12 接地要求2.12.1 符合国家和行业相关标准，采用统一标准接地线，线径不低于4mm 平方；2.12.2 电控柜接地应使用地接铜排；2.12.3 所有的接地线都应当连至主电控柜内部的共用的铜母排上；2.12.4 端子接线不允许“一孔多用”；2.12.5 柜内接地端子与其他端子之间必须使用隔板隔开；2.12.7 电缆管道、线槽和桥架不应当作为接地导体；2.12.8 接地的导体规格大小应当足够大，以便最高过电流能够通过装置；2.12.9 柜体、盒体与门应安全接地，地线也须用铜丝编织线或者接地线连接；2.12.10 空调、三孔插座、变频器、安装板、PLC 等都应安全接地。

接线端子接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。

目前用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

接线端子范围标准规定了识型号存在的意义：便于端子客户搜索到自己想要的具体型号、产品；便于生产厂商管理；便于代理商和经销商管理；同时节省了接线端子实物所占据的时间与空间。

识别标准本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。

1 主题内容与适用别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。

本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。

必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。

2 引用标准GB 4728 电气图用图形符号GB5465 电气设备用图形符号3 识别方法可采用下列一种或多种方法识别设备接线端子和特定导线线端。

3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。

3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。

3.3 采用GB5465中规定的图形符号。

若需采用辅助符号，应与GB4728中的图形一致。

3.4采用本标准第5章中规定的字母数字符号。

4 识别方法的应用颜色、图形符号或字母数字符号应标注在相应的线端或邻近处。

当采用两种以上的识别方法，并可以能出现混淆时，这两种识别方法的相互关系必须在有关文件中说明。

参照范例：三门湾WUK接线端子列表三门湾JBK5接线端子系列三门湾弹簧式接线端子WST列表三门湾轨道式接线端子列表三门湾 H型接线端子列表三门湾JHY1系列接线端子列表（三门湾接线端子的具体参照可以在三门湾电器的官网查到）接线端子的国家标准序号标准号标准名称批准或发布日期实施日期新标准老标准新标准老标准1 GB/T14048.1 低压开关设备和控制设备总则2000-10-17 1993-01-04 2001-07-01 1993-07-012 GB14048.2 低压断路器2001-11-21 1994-04-12 2002-11-01 1994-12-013 GB14048.3 开关、隔离器、隔离开关及熔断器组合电器2002-06-13 1993-09-05 2003-01-01 1994-04-014 GB14048.4 机电式接触器和电动机起动器2003-09-10 1993-09-05 2004-05-01 1994-04-015 GB14048.5 控制电路电器和开关元件2001-11-02 1993-09-05 2002-06-011994-04-01上述5份新标准，等效采用IEC60947.1～5的同名标准。

JMDZ 苏州捷美电子有限公司企业标准JMDZ-QR-B-15.A0.2012接线端子工艺标准2012年月日发布2012年月日实施苏州捷美电子有限公司SuZhou Jiemei Electronic Co., Ltd.版权所有侵权必究All rights reserved接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
