接线端子和压接方式专题培训课件

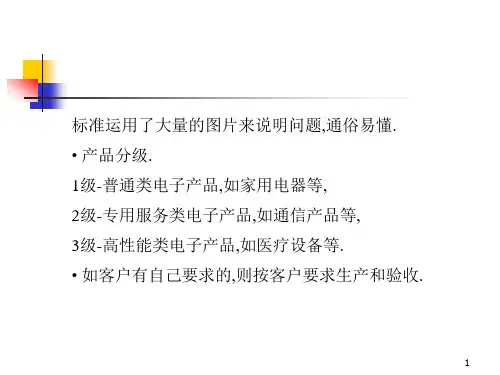

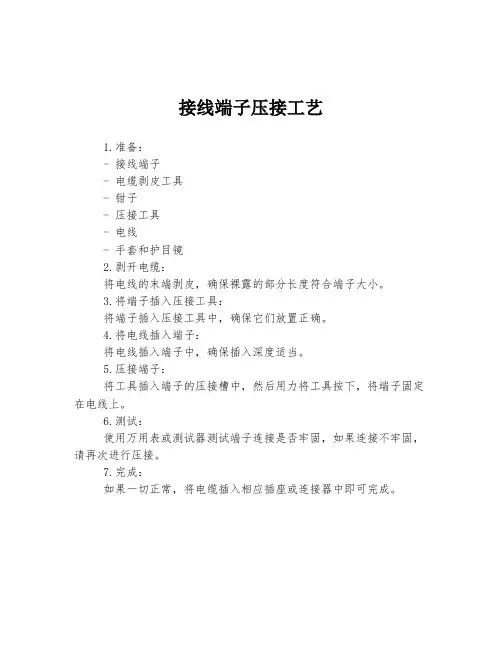

接线端子压接工艺
1.准备：
- 接线端子
- 电缆剥皮工具
- 钳子
- 压接工具
- 电线
- 手套和护目镜
2.剥开电缆：
将电线的末端剥皮，确保裸露的部分长度符合端子大小。

3.将端子插入压接工具：
将端子插入压接工具中，确保它们放置正确。

4.将电线插入端子：
将电线插入端子中，确保插入深度适当。

5.压接端子：
将工具插入端子的压接槽中，然后用力将工具按下，将端子固定在电线上。

6.测试：
使用万用表或测试器测试端子连接是否牢固，如果连接不牢固，请再次进行压接。

7.完成：
如果一切正常，将电缆插入相应插座或连接器中即可完成。

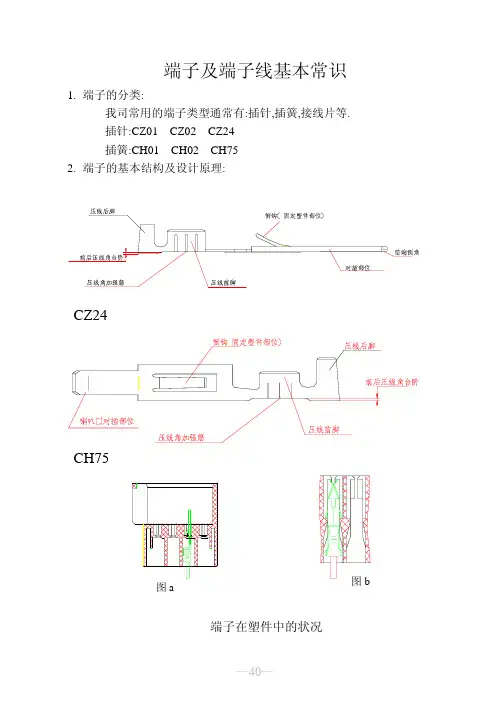

端子及端子线基本常识1.端子的分类:我司常用的端子类型通常有:插针,插簧,接线片等.插针:CZ01 CZ02 CZ24插簧:CH01 CH02 CH752.端子的基本结构及设计原理:端子在塑件中的状况压线后脚：“U”形，通常压接导线线皮部分，并在其两侧有明显倒角，以利于压接成形。

作用：①防止导线摆动时应力集中于线芯部位，引起芯线断裂。

②固定线皮，防止出现缩皮现象。

压线前脚：“U”形，通常压接导线线芯部分，并在其两侧有明显倒象，以利于压接成形，在同一型号端子，一般压线前脚要比后脚略小。

作用：①固定导线线芯，使导线和端子之间形成足够的抗张强度。

②使导线线芯和端子良好接触，形成较小的接触电阻。

倒钩：要求有一定量的弹性变形，并要有足够的强度。

作用：连接塑件和端子，并使两者间形成足够的固定力，塑件和端子之间连间的倒钩通常有两种形式。

①倒钩部位在端子，固定部位在塑件，如图：②倒钩部位在塑件中，固定部位在端子，（如图a）对插部分：插针系列：平整，无毛刺，导入部分光滑，使与插簧有良好接触。

插簧系列：平整，无毛刺，导入部分光滑，并要求有一定量的弹性，变形，保证有一定的插入力和技出力。

前端倒角：使插针与插簧对插时，更顺畅，插入力更小。

压线脚加强筋：保证线芯与端子更牢固压接，有足够的抗张强度。

前后压线脚台阶：减少线芯过多变形，避免线芯断裂。

3．端子的材质：锡磷青铜：（主要用于各类插簧）QSN6.5-0.1-Y(硬)﹙我司最常使用﹚QSN6.5-0.1-Y2(半硬)QSN6.5-0.1-T(持硬)QSN6.5-0.1-M(软)黄铜：（主要用于各类插针）H62- Y2（半硬）（我司最常使用）H62-Y（硬）H62-M（软）黄铜：（主要用于各类插针）H65- Y2（半硬）（我司最常使用）H65- Y（硬）H65--M（软）4．端子线的压接原理：4．1基本原理：通过机械挤压，利用端子金属材质的钢度，将导线线芯，紧密包容。

4．2压接的工艺过程：1）按工艺文件要求将准备好端子和导线2）将线皮拉掉，并将导线整理整齐用橡皮筋扎好3）握好导线，将导线放于压接片左侧4）将导线轻轻抵住压接定位块，并将导线对准压线脚5）轻踩脚踏开关6）将压好导线从压接片右侧滑出7）检验（自检，首检）4．3压接设备常规的端子压接设备有：手工压接钳，半自动端子压接机，半自动压接模具，手动压接模具和全自动压接模具。

接线端子1、接线端子的计算主要是导线进出各种配电箱、配电柜、控制箱柜以及分接线箱时的导线端头的接线端子需要据实计算。

2、具体计算方式方法是分规格截面积计算； a、一根导线的两端都是配电箱时是计算2个头，如果导线的一端是配电箱，而另一端是开关、灯具或者插座的时候则是计算1个。

b、一般6mm2截面积导线规格的按照‘无端子外部接线’或者‘有端子外部接线’计算；而10mm2及以上规格截面积的导线则按照‘焊（压）铜（铝）接线端子’计算套项。

c、注意查看相对应的配电箱柜接线系统图中的各个进出线回路，既可以连接导线的进出始端和终端，亦可以清晰的知道每个回路导线的截面积和导线的根数，这样就可以系统的分规格计算工程量了。

d、、无论是有无端子接线以及焊压接线端子的工程量都是以‘个’为单位计算。

3、导线在照明系统中的灯具、开关、插座的端子接线是不用计算的。

4、端子板外部接端子板外部接线,分不同线径、按每个回路电线的根数汇总计算,每一根一个接线端子。

预算时一般10mm2以上的才计算铜接线端子,10mm2及以下的一般不需要接线端子,套用无端子接线。

结算时按实际情况计算即可。

5、端子板外部接线分2.5mm2内和6mm2内两个规格。

又分为无端子接线和又端子接线两种安装方式。

无端子接线是将导线头剥去线皮5~10mm,线头直接插入端子板或开关的接线孔,由螺丝拧紧压住导线头的接线方式。

有端子接线是将导线头剥去线皮5~10mm,线头锡焊或压接接线端子(线鼻子),在由螺丝拧紧压住接线端子的接线方式。

端子板外部接线子目不仅适用端子板,一般电气开关的有端子,无端子外部接线都可套用6、有端子接线可软线,如RVS RVV 无端子接线套硬线,如BV7、①什么是端子?②什么是无端子接线?③什么是有端子接线?④外部接线是什么意思?——关于①:端子也叫接线鼻,是在要接的线的端头加上一个专门用于接线的接头(有铝的、有铜的),这个接头端是圆管状,将要接的线头插入,然后用专用的工具挤压紧(通电量大的还要灌锡);另一个端头是个扁的,有有孔和无孔两种,有孔的用于通电量较大的,在电气安装时,是用螺栓穿过端子孔安装到电气上的。

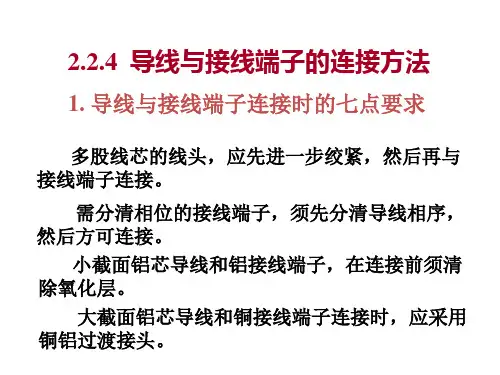

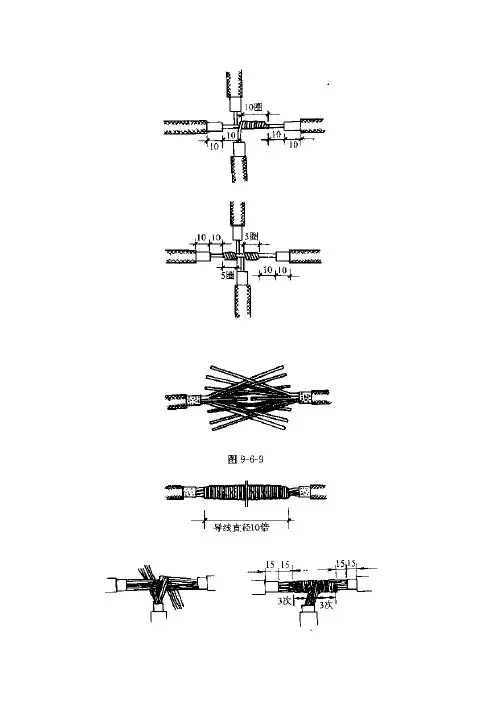

9．6．6．6 多芯铜线分支连接1．缠卷法：将分文线折成90。

紧靠干线。

在绑线端部适当处弯成半圆形，将绑线短端弯成与半圆形成90。

角．并与连接线靠紧，用较长的一端缠绕，其长皮应为导线结合处直径5倍，再将绑线两端捻续2卷，剪掉余线(闻9—5—12)。

2．中卷法：将分支线破升(或劈开两半)，根部折成90。

紧靠干线，用分支线其中的一根在干线上缠圈，缠绕3—5国后剪断，再用另一根线芯继续缠绕3一；国后剪断，按此方法直至连接到双根导线直径的5倍时为止，应保证各剪断处在同一直线上(图9—6—13)。

3．复卷法：将分支线端破八劈成两半后与干线连接处个央相长度为导线直径的10侣(图9—6—14)。

9．6．6．7 饲导线在接线怠内的连接1．中芯线并接头：导线绝缘台并齐合拢。

在距绝缘台约12mm处用其中一根线芯在其连接端缠绕5—7圈后剪断，把余头并齐折回压在缠绕线上。

2．不同直径导线接头：如果是独根(导线截团小于2．5mm”)或多芯软线时，则应先进行测锡处理。

再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线(独)端缠绕5—7国，将粗导线端折回压在细线上(图9—6—15)9．6．6．8 lc安全型压线帽此类型压线帽按导线材质的不同分为铜、铝压线帽。

可在接线盒内使用。

铜导线压线帽分为黄、白、红三种颜色，适用于4mm z的2—4条导线的连接。

使用时根据导线的截面，选用不同型号的压线帽。

将导线绝缘层剥去13或10mm，清除氧化物，将线芯插入压线帽的压接管内，若填不实、可将线芯折回头，剥长线头直到填满为止。

线芯插到底后，导线绝缘应和压接口平齐，并包在帽壳内。

用专用压接钳压实即可。

铝导线压线帽分为绿蓝两种，适用于2．5mm”和4mm‘的2—4条导线的连接。

9．6．6．9 绝缘螺旋接线钮(简称接线钮)连接伞方法适用于6mm”及以下的单芯铝导线，施工时剥去导线的绝缘后，在连接时把外露的线芯对齐，顺时针方向拧花，在线芯的12mm处剪去前端，然后选择相应的接线钮顺时针方向拧紧，把导线的绝缘部分拧人接线钮的上端护套内(图9—6—16)。

接线端子接线方法接线端子是电路连接的重要组成部分，广泛应用于电气设备、通信设备、控制设备等领域。

接线端子的接线方法决定了电路的连接质量和可靠性，下面将从基本的接线原理、接线方式、接线材料等方面详细介绍接线端子的接线方法。

1. 接线原理接线端子的接线原理是基于导电性原理，通过压力或螺旋紧固等方式，将电线插入或夹紧在接线端子上，实现电路的互连。

接线端子的内部结构通常分为导电板、接线孔、线夹等部分，其作用是实现电线与电器设备之间的连接。

在接线过程中，要保证导电板与电线之间的良好接触，确保电流能顺畅地流过。

2. 接线方式接线端子的接线方式多种多样，常见的有螺旋紧固接线、压力接线、焊接接线等。

(1) 螺旋紧固接线螺旋紧固接线是最常见的接线方式。

通常使用螺丝将电线固定在接线端子上。

这种接线方式安全可靠，适用于各种场合。

螺旋紧固接线需要注意的是，在接线时要保证螺丝紧固力度适当，不得过紧或过松。

(2) 压力接线压力接线是通过压力将电线夹紧在接线端子上，实现电路的连接。

这种接线方式安装简便，速度快，适用于大流量的电线。

在接线时要注意，压力必须均匀，不得有死角，以确保电线与接线端子之间的接触良好。

(3) 焊接接线焊接接线是将电线焊接在接线端子上，实现电路的连接。

这种接线方式适用于需要高强度连接的场合，如高温环境、高振动环境等。

在焊接接线时，要注意焊接时间和温度的控制，确保焊接点的质量。

3. 接线材料接线端子的接线材料有很多种类，根据不同的需求选择适合的材料对于保证连接质量至关重要。

(1) 铜接线端子铜接线端子具有良好的导电性和导热性能，广泛应用于各个领域。

铜接线端子的表面通常采用镀锡或镀银处理，以增强其耐腐蚀性能。

(2) 铝接线端子铝接线端子是铜接线端子的替代品，具有较小的密度和较低的成本。

然而，铝接线端子相对于铜接线端子在导电性和导热性方面略有不足，因此在使用时需要注意选择合适的铝接线端子。

(3) 不锈钢接线端子不锈钢接线端子具有优异的耐腐蚀性能和强度，适用于各种恶劣环境下的使用，如高温、高压、高湿等。
