35KV变电站电压互感器

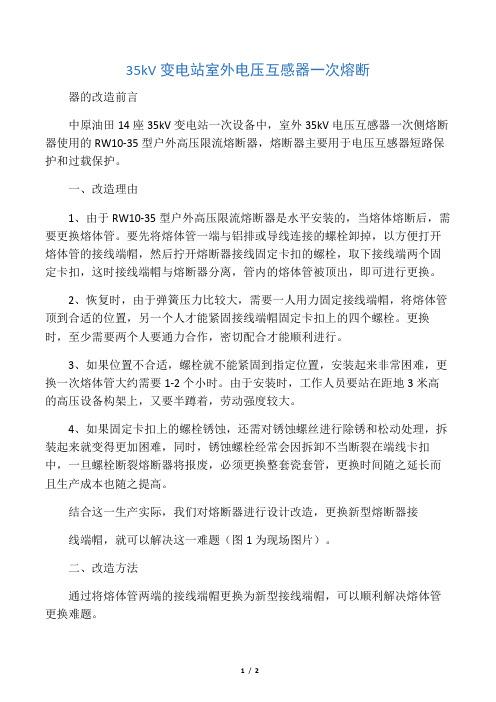

35kV变电站室外电压互感器一次熔断器的改造前言中原油田14座35kV变电站一次设备中，室外35kV电压互感器一次侧熔断器使用的RW10-35型户外高压限流熔断器，熔断器主要用于电压互感器短路保护和过载保护。

一、改造理由1、由于RW10-35型户外高压限流熔断器是水平安装的，当熔体熔断后，需要更换熔体管。

要先将熔体管一端与铝排或导线连接的螺栓卸掉，以方便打开熔体管的接线端帽，然后拧开熔断器接线固定卡扣的螺栓，取下接线端两个固定卡扣，这时接线端帽与熔断器分离，管内的熔体管被顶出，即可进行更换。

2、恢复时，由于弹簧压力比较大，需要一人用力固定接线端帽，将熔体管顶到合适的位置，另一个人才能紧固接线端帽固定卡扣上的四个螺栓。

更换时，至少需要两个人要通力合作，密切配合才能顺利进行。

3、如果位置不合适，螺栓就不能紧固到指定位置，安装起来非常困难，更换一次熔体管大约需要1-2个小时。

由于安装时，工作人员要站在距地3米高的高压设备构架上，又要半蹲着，劳动强度较大。

4、如果固定卡扣上的螺栓锈蚀，还需对锈蚀螺丝进行除锈和松动处理，拆装起来就变得更加困难，同时，锈蚀螺栓经常会因拆卸不当断裂在端线卡扣中，一旦螺栓断裂熔断器将报废，必须更换整套瓷套管，更换时间随之延长而且生产成本也随之提高。

结合这一生产实际，我们对熔断器进行设计改造，更换新型熔断器接线端帽，就可以解决这一难题（图1为现场图片）。

二、改造方法通过将熔体管两端的接线端帽更换为新型接线端帽，可以顺利解决熔体管更换难题。

新型接线端帽分别安装在瓷体两端，每端都带有一体式压铸铝线夹，接线方便，可接导线及铝排，一端带有弹簧（如图2），另一端带有扣件手柄和圆盖（如图3和图4）。

更换熔体管时，只需取下保险销，打开扣件手柄和圆盖，在对端弹簧的弹力作用下，熔体管自动弹出，取出损坏的熔体管，将新熔体管装上，扣好扣件手柄，上好保险销即完成了更换，更换一次熔断器只需要4-5分钟。

新型熔断器接线端帽，与原有RW10-35型熔断器接线端帽安装尺寸一致，便于替换。

35KV电磁式电压互感器损坏原因分析及处理[摘要]本文对我厂35KV电磁式电压互感器损坏进行原因分析，结合实际提出了处理意见，对设备选型、故障处理具有一定的指导意义。

[关键词]谐振过电压铁芯饱和过热烧毁1 引言电压互感器是一种重要的变电站设备，主要用于测量线路电压、功率和电能，保障电网的安全可靠运行。

在中性点不接地系统中，广泛使用电磁式电压互感器，用以计量和保护。

今年6月份，我电厂110KV升压站35KV母线电压互感器发生一起因系统谐振原因导致的一次保险熔断及本体烧毁事件。

为尽快查明故障原因，电厂组织技术人员对该事件进行了全面分析，提出了针对性的防范措施，为避免其他变电站发生类似电压异常提供借鉴。

2 事件概况2022年6月13日12时32分11秒，监控简报有“开关站2号主变保护电气故障动作”，检查保护装置有“母线接地告警”动作，35kV母线三相电压偏低，且有波动，保护信号无法复归。

立即通知运维人员赶赴现场检查。

在检查过程中，13时09分36秒，三级站开关站传来异响（PT击穿声音）。

现场值班人员做好设备停运措施后，检查发现35KV母线电压互感器A、B、C三相一次保险击穿，B相电压互感器本体击穿烧毁，A、C相电压互感器本体外壳有局部放电痕迹。

该电压互感器间隔设备于2012年11月投运，已稳定运行近10年。

2022年8月10日，检修人员对该母线电压互感器进行三相更换，经试验、保护、计量专业检验合格后，于11日顺利投运正常。

2.1故障设备基本情况：35000/3kV100/3100/3（1）35kV母线PT采用大连北方互感器集团有限公司的JDZXW4-35型干式户外电压互感器，共三个，分别与三相连接，星形接法，星尾经消谐器接地。

（2）二次绕组共有三组，分别为：1a1n、2a2n、dadx，其中1a1n准确等级0.2，用在计量回路；2a2n准确等级0.5，用在监控和保护；dadx用于绝缘监视。

（3）PT一次熔断器型号：RN2-35/0.5A。

Word 文档仅限参考变电站 35kV干式电压互感器更换作业指导书编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时五河供电公司1范围本作业指导书适用于五河电力公司35kV 干式电流电压互感器调换工作。

2 引用文件以下标准及技术资料所包含的条文, 通过在本作业指导书中引用, 而构成为本作业指导书的条文。

本作业指导书出版时, 所有版本均为有效。

所有标准及技术资料都会被修订, 使用本作业指导书的各方应探讨使用以下标准及技术资料最新版本的可能性。

GBJ 148 —1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准DL/T 727 — 2000 互感器运行检修导那么电生2005 255号?安徽电网电力设备预防性试验规程〔试行〕?DL/T 596 — 1996 电力设备预防性试验规程DL 5009.3 — 1997 电力建设平安工作规程〔变电所局部〕DL 5027 电力设备典型消防规程国家电网公司电业平安工作规程〔发电厂和变电所电气局部〕电安生 [1994]227号电业平安工作规程〔热力和机械〕电压互感器安装说明书3修前准备3.1 准备工作安排√序号内容标准责任人备注1开工前 15 天 , 向有关部门上报本次工作的材料方案根据摸底时设备状况及需执行的反措方案2在工作前 7 天提交相关停役申请3开工前三天 , 准备好施工所需仪器仪表、工器具、相关仪器仪表、工器具应试验合格, 满足本次施工的要求 ,材料、相关图纸及相关技术资料材料应齐全 , 图纸及资料应附合现场实际情况4开工前确定现场工器具摆放位置现场工器具摆放位置参考定置图, 确保现场施工平安、可靠5根据本次作业内容和性质确定好检修人员, 并组织学要求所有工作人员都明确本次工作的作业内容、进度习本指导书要求、作业标准及平安考前须知6填写第一种工作票 , 在开工前一天交值班员工作票应填写正确 , 并按?电业平安工作规程?执行7开工前一天办理动火工作票动火工作票须经过有关部门批准3.2 人员要求√序号内容责任人备注1现场工作人员的身体状况、精神状态良好2作业辅助人员〔外来〕必须经负责施教的人员, 对其进行平安措施、作业范围、平安考前须知等方面施教前方可参加工作3特殊工种〔吊车司机、起重指挥〕必须持有效证件上岗所有作业人员必须具备必要的电气知识, 根本掌握本专业作业技能及?电业平安工作规程?的相4关知识 , 并经?电业平安工作规程?考试合格5作业负责人必须经供电公司批准备品备件√序号名称规格单位数量备注1电压互感器台32设备线夹块63铝导线米203.4 工器具√序号名称规格单位数量备注1吊车8t辆12高架车17m辆13梅花扳手8-32套14呆扳手8-24套15活动扳手8″ 10″、 12″ 15″把68″ 10″各 1,12 ″ 2 把 ,15 ″各 16套筒扳手7力矩扳手8尖嘴扳手17、 19、24、 30、32把10各二9老虎钳8″把110尖嘴钳6″把111管子钳12手动液压钳/把113锉刀 2 磅、 4 磅把2各 114十字螺丝刀大、中把2各 115仪表螺丝刀28 件套116一字螺丝刀3″、 4″、 6″把6各 217铲刀/把218微型套筒12 件付119木榔头16″把120铁榔头十字、一字把221钢丝刷钢、铜把2各 122保险带/付423直梯15、 17、 19 档把3各一24绝缘梯12m部125检修电源盘220V、 380V只3其中 220V 2 只26专用吊带吊 SF6 电流电压互感器专付2用27专用钢丝绳￠ 11根428卸扣￠ 12、￠ 16只8各二29检修架部130撬杆/支331导向杆16mm支232万用表/只1常规型、合格33兆欧表500V只134夹柄起子大把235圈尺5m、把236直尺60cm、 100cm把237单相电钻13mm把138麻绳￠ 12支假设干39电焊机台140气割设备套1钻头5mm-13mm支假设干材料√序号名称规格单位数量备注1小毛巾/块52白布/m53铁砂纸#1张104绝缘胶带/圈25塑料带/圈36尼龙薄膜/m107棉纱头/kg308自粘胶带KCJ-30圈19电力脂/kg10铁丝#10kg111醇酸漆黄、绿、红、黑漆kg2各12防绣漆/kg113洗手液/瓶114洗涤型汽油#70L315漆刷帚1″、 2″把6各 316不锈钢螺栓M16× 100套3017镀锌螺栓M20× 80套1218镀锌螺栓M8× 45、 M10× 50、 M12×60套假设干19电焊条φ公斤103.635kV 干式电压互感器调换作业定置图及围栏图111098765KC卡车辆14DC吊车辆13LHC C 相互感器台12LHB B 相互感器台11LHA A 相互感器台1序号符号名称单位数量Word 文档仅限参考危险点分析√序号危险点预控措施1吊臂回转时与相邻带电设备距离近, 引起拉弧触电设专人监护 , 严格保持吊臂回转时与带电体距离2起吊时指挥不标准或监护人员不到位, 易引起误操作标准指挥 , 精心操作3起重不标准或使用已损坏起重设备, 引起设备损坏或人员伤亡起吊前认真检查、起吊时按操作程序执行4检修电源设备损坏或接线不标准, 易引起低压触电使用前仔细检查 , 标准接线5感应电 , 引起人身伤害意外事故现场工作时要给设备接地, 工作人员要有防护感应电措施6高空作业 ( 瓷套外观检查及搭头检查) 时 , 易高空坠落高空作业必须系平安带, 要高挂低用7电火焊及在工作现场吸烟 , 易造成火灾电火焊要有动火工作票, 严禁在工作现场吸烟, 备好消防器材平安措施√序号内容1确认压变侧隔离开关处于分闸状态 , 上述隔离开关的操作电源已断开 , 并在操作手柄上挂“禁止合闸 , 有人工作〞标示牌2确认压变两侧已接地3确认电压互感器四周已装设围栏并挂“止步 , 高压危险〞标示牌 , 明确带电区域和施工作业区域范围4相邻间隔在运行 , 注意吊臂与带电设备保持足够的平安距离 (35kV)≥3m5全体工作人员必须正确、合理使用劳保用品6检查确认现场平安措施与工作票所列平安措施一致7任务、分工明确 , 设立起重专人指挥 , 并使用标准信号8吊装过程中严密监视吊臂回转方向9拆、装导线时应使用高架车 , 工作人员间应互相协调 , 并注意平安带只能栓在高架车作业斗上10电压互感器起吊时应绑扎平安保险绳, 防止起吊中侧翻损坏设备11上下压变的绝缘梯必须用绳绑扎牢固, 标准使用平安带12起吊钢丝绳和卸夹载荷重量应大于互感器重量, 当钢丝绳受力时 , 检查钢丝绳受力情况应均匀13在起吊前 , 必须在互感器底部用一根白综绳作定位导向绳, 防止摆动而碰伤瓷套14一般废弃物应放在就近城市环卫系统设定的垃圾箱内, 不得随便乱扔Word 文档仅限参考人员分工√序号作业项目负责人作业人员1电压互感器吊装2平安监护3材料、资料及工器具管理4吊车指挥4 35kV 干式电压互感调换作业流程图日期：撤除电压互感器一 次引线。

对35kV电压互感器异常烧毁事故的分析与防范措施摘要：在不接地系统中，电压互感器在运行中存在问题较多，PT 烧毁、一次保险熔断等现象时有发生，其原因多种多样，如电压互感器质量存在问题、避雷器与电压互感器匹配不当导致雷击或操作过电压损坏设备、谐振等。

文章通过对实例对35kV 电压互感器异常燃烧事故的原因进行分析，并提出了改进建议。

关键词：35KV；电压互感器；异常烧毁；措施1. 35kV半绝缘电压互感器的异常烧毁事故1.1 故障发生现象故障一：110kV某变电站35kVII母电压互感器投运时，连续两次烧毁A相保险管，致使II母电压互感器无法按时投运，后台II母电压无法进行监控；故障二：110kV某变电站监控显示I母电压UB：1.9kV、UA：36.21kV、UC：38.32kV、3U0：105.45V。

15分钟后，后台显示I母UB：0kV、UA：20.38kV、UC：20.53kV、3U0：4V。

后台重合闸动作，初步判断B相有瞬间接地现象。

1.2 现场事故排查分析对于故障一进行现场检查，发现A、B、C三相电压互感器外观均完好，每相的避雷器和放电计数器外观检查也均完好；故障二进行现场检查，发现A、C相电压互感器外观均完好，B相电压互感器外壳有放电烧蚀的痕迹。

故对两个故障均进行了现场试验，数据如表1所示。

1.3 事故发生的原因分析从试验数据得出，故障互感器的一次绕组均已烧断，内部绝缘损毁严重。

发生此类故障的原因主要是由于线路发生了单相接地故障，导致非接地相电压升高，电压互感器的电压也随之升高，电流增大，互感器的铁芯出现饱和现象，一旦满足系统的wL=1/wc谐振条件时，就会产生谐振过电压。

各相感抗发生变化，中性点位漂移，产生零序电压。

半绝缘电压互感器在系统出现不对称时，也很容易出现高幅值的铁磁谐振过电压。

谐振过电压引起电压互感器励磁电流剧增，产生几十倍额定电流的过电流，而铁芯处于过饱和状态下，互感器二次电压变化很小，巨大的一次电流引起保险与互感器一次绕组烧断。

35kv单相电压互感器接线原理35kV单相电压互感器接线原理一、引言35kV单相电压互感器是电力系统中常用的电气设备之一，用于测量和保护电力系统中的电压。

本文将详细介绍35kV单相电压互感器的接线原理。

二、35kV单相电压互感器的结构35kV单相电压互感器主要由铁芯、绕组和绝缘层组成。

铁芯采用硅钢片制成，用于提供磁通路径。

绕组分为一次绕组和二次绕组，一次绕组与被测量的高压电源相连，二次绕组与测量、保护设备相连。

绝缘层用于隔离绕组和铁芯，确保安全可靠的运行。

三、35kV单相电压互感器的接线原理1. 一次绕组接线35kV单相电压互感器的一次绕组与高压电源相连，一般采用串联接线方式。

即将一次绕组的起始端与高压电源的相线相连，将一次绕组的终端端与高压电源的中性线相连。

这样可以确保一次绕组与高压电源的相位一致，实现准确的电压测量。

2. 二次绕组接线35kV单相电压互感器的二次绕组主要用于将高压电源的电压降低到测量、保护设备可以接受的范围。

二次绕组的接线方式可以根据具体的应用需求选择，常见的接线方式有星形接线和三角形接线。

(1) 星形接线星形接线是将二次绕组的三个端点分别与测量、保护设备的A相、B相、C相相连，形成一个星形的接线方式。

这种接线方式适用于对称负载较小的情况，可以减少设备对地的电压。

(2) 三角形接线三角形接线是将二次绕组的三个端点依次相连，形成一个闭合的三角形。

这种接线方式适用于对称负载较大的情况，可以提供较大的测量信号和保护信号。

四、35kV单相电压互感器的应用35kV单相电压互感器广泛应用于电力系统中的测量与保护装置中，主要用于测量电压和保护高压设备。

在测量方面，它可以提供准确的电压信号，帮助电力系统运行人员了解电网的电压状况。

在保护方面，它可以对电力系统中的设备进行过压、欠压等异常情况的监测和保护。

五、35kV单相电压互感器的注意事项在使用35kV单相电压互感器时，需要注意以下事项：1. 接线正确，确保绕组与电源的相位一致；2. 定期检测互感器的绝缘状况，确保其正常运行；3. 避免互感器长时间过载工作，以免影响其测量和保护功能；4. 定期校准互感器的测量精度，确保其准确性；5. 避免互感器受到过大的电磁干扰，以免影响其测量和保护性能。

35KV变电站电压互感器谐振实例分析及处理发表时间：2016-11-08T14:52:08.833Z 来源：《电力设备》2016年第16期作者：张阳[导读] 在出现带断口电容断路器投切空母线电压互感器时，采取首先切除母线电压互感器，或增大母线电容，或采用电容式电压互感器等措施。

（国网河南洛宁县供电公司）摘要：阐述了35 kV变电站电压互感器烧损的原因，剖析了电压互感器发生铁磁谐振的机理，提出预防发生铁磁谐振的技术措施。

关键词：电压互感器；铁磁谐振；消谐器；变电站1 故障现象随着电力工程和科技的迅速发展，变电站的利用变得越来越普遍，使得各个变电站的工作任务也越来越繁重。

电压互感器是变电站中不可缺少的设备，它可以根据不同的比例关系把总电量进行合理地分配到各个线路，然后保证电能保质保量地输送到千家万户以供人们使用。

但因为大量的工作，电压互感器也会时不时地出现小故障，烧毁就是其中出现的最为频繁的事情我公司35 kV变电站于2014年4 月12日投入使用的电压互感器JSZW -10W3，在使用过程中，于5月16日发生故障。

通过观察，JSZW - 10W3电压互感器环氧树脂绝缘材料有裂纹，C相环氧树脂绝缘层裂纹内部有黑色胶体溢出，当时母线发生接地属于金属永久接地，在互感器一次中性点经过消谐器接地，但是发现消谐器外部锈蚀严重，螺丝无法拆卸，电压互感器开口三角引出线接在二次消谐器上，二次消谐器装置经检查并未运行。

2 故障分析谐振过电压是电力系统中电感、电容等储能元件在某种接线方式下与电源频率发生谐振所造成的过电压。

一般按起因分为：线性谐振过电压、铁磁谐振过电压、参量谐振过电压。

1）线性谐振过电压：构成谐振回路的电工设备的电感、电容等参数是常数，不随电压或电流而变化。

例如输电线路的电感和电容，线路串联补偿用电容器，铁心具有线性励磁特性的消弧线圈等。

谐振过电压主要因串联谐振的电路原理而产生。

当系统在某种接线方式下形成了电感、电容串联回路，回路自振频率又恰好与电源频率相等或接近时就会发生串联谐振现象，使电工设备出现过电压。
